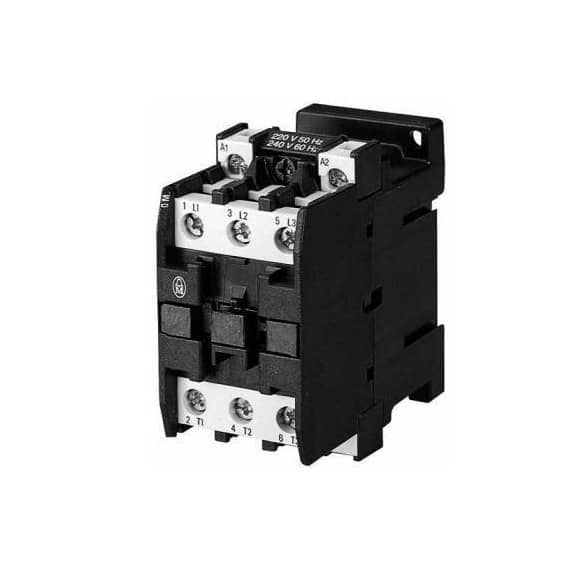

کنتاکتور چیست و چگونه کار می‌کند؟

کنتاکتور یک کلید الکترومغناطیسی است که از طریق تحریک بوبین (coil) مدار قدرت را وصل یا قطع می‌کند. برخلاف کلیدهای معمولی، کنتاکتورها برای قطع‌وصل مدارهایی با جریان بالا، تکرار زیاد و نیاز به کنترل از راه دور طراحی شده‌اند.

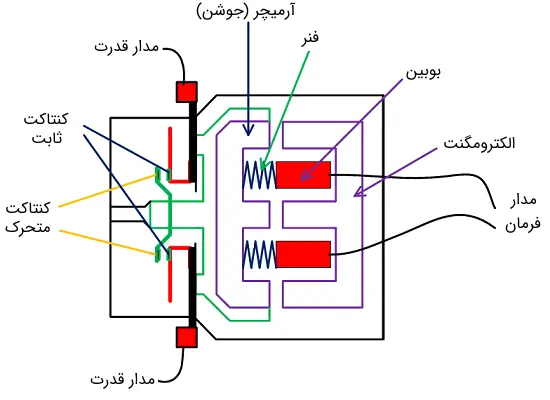

اجزای اصلی کنتاکتور

درک اجزای اصلی باعث می‌شود بهتر بتوانید انتخاب درستی داشته باشید:

• بوبین (Coil): قلب کنتاکتور که با دریافت ولتاژ، میدان مغناطیسی ایجاد کرده و کنتاکت‌ها را جابه‌جا می‌کند.

• کنتاکت‌های قدرت: مسیر اصلی عبور جریان بار مثل موتور یا پمپ.

• کنتاکت‌های کمکی: برای ارسال فرمان به تجهیزات دیگر یا سیستم اتوماسیون.

• هسته ثابت و متحرک: وظیفه ایجاد حرکت مکانیکی و برقرار شدن اتصال را دارد.

• محفظه و عایق‌ها: برای جلوگیری از جرقه و ایمن‌سازی مدار.

کنتاکتور چگونه عمل می‌کند؟

هنگامی که بوبین تحریک می‌شود، نیروی مغناطیسی ایجاد شده سبب بسته شدن کنتاکت‌ها می‌شود و مدار قدرت وصل می‌گردد. با قطع ولتاژ تغذیه بوبین، فنر داخلی، مدار را به حالت باز بازمی‌گرداند.
این عملکرد ساده اما بسیار قابل اعتماد، دلیل اصلی محبوبیت کنتاکتور در صنعت است.

چرا استفاده از کنتاکتور اهمیت دارد؟

کاربرد کنتاکتور فقط وصل‌کردن بار نیست؛ چندین مزیت کلیدی آن را به یک بخش جدایی‌ناپذیر تبدیل کرده است:

مزایای مهم کنتاکتور

• افزایش ایمنی مدار: جلوگیری از انتقال جریان‌های خطرناک به سمت فرمان.

• طول عمر بالا: طراحی شده برای قطع‌وصل‌های مکرر در روز.

• انعطاف‌پذیری بالا: امکان کنترل دستی، اتوماتیک، از راه دور و از طریق PLC.

• محافظت در برابر جرقه و حرارت: برای قطع‌وصل بارهای موتور، پمپ و کمپرسور ضروری است.

• قابلیت اتصال به تجهیزات جانبی: مانند بی‌متال، رله حفاظتی و تایمر.

معایب کنتاکتور

هیچ تجهیزی کامل نیست؛ بنابراین آگاهی از محدودیت‌ها نیز مهم است:

• نیاز به تجهیزات محافظ مانند بی‌متال

• مصرف انرژی بوبین در حالت وصل

• ایجاد صدا هنگام عملکرد

• نیاز به فضای کافی در تابلو برق

انواع کنتاکتور و کاربرد هرکدام

شناخت انواع کنتاکتور کمک می‌کند مدل مناسب برای پروژه خود انتخاب کنید.

1. کنتاکتور AC

پرکاربردترین نوع، مخصوص راه‌اندازی موتورهای سه‌فاز، پمپ‌ها، چیلرها و بارهای سلفی است.

2. کنتاکتور DC

مخصوص سیستم‌های DC مانند باتری‌ها، تجهیزات مخابراتی و ماشین‌آلات خاص.

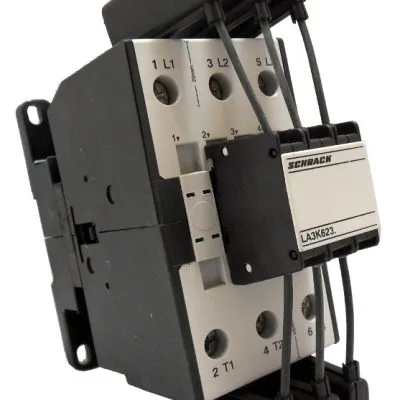

3. کنتاکتور خازنی

برای راه‌اندازی و کنترل بانک‌های خازنی و جبران توان راکتیو استفاده می‌شود.

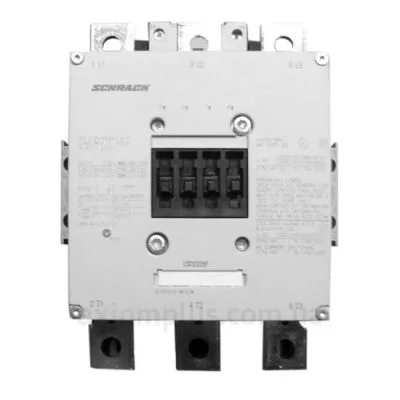

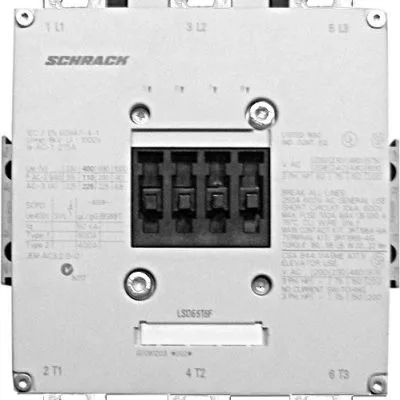

4. کنتاکتور قدرت

برای بارهای بسیار سنگین، جریان‌های بالا و محیط‌های صنعتی بزرگ.

5. کنتاکتور هوشمند

نسل جدید با قابلیت اتصال به اینترنت، سیستم مانیتورینگ و کنترل از راه دور.

6. کنتاکتور مینیاتوری

برای بارهای کوچک و فضاهای محدود مناسب است.

مهم‌ترین معیارهای انتخاب کنتاکتور مناسب - الکتروجین مولر

مهم‌ترین معیارهای انتخاب کنتاکتور مناسب

1. توان و جریان مورد نیاز

باید جریان نامی موتور یا بار را بدانید. معمولاً جدول‌های انتخاب استاندارد، نوع و سایز مناسب را مشخص می‌کنند.

2. ولتاژ بوبین

کنتاکتورها بوبین‌های مختلفی دارند:

• 24V AC

• 220V AC

• 380V AC

• 24V DC

انتخاب اشتباه بوبین، باعث عدم عملکرد صحیح کنتاکتور می‌شود.

3. نوع بار

کنتاکتور مناسب پمپ با موتور جرثقیل متفاوت است. بارهای سلفی معمولاً جریان راه‌اندازی بالا دارند.

4. کلاس کاری (AC1، AC2، AC3 و…)

این کلاس‌ها نشان می‌دهد کنتاکتور برای چه نوع باری مناسب است.
مثلاً AC3 برای موتورهای قفس سنجابی ایده‌آل است.

5. برند و کیفیت ساخت

برندهای معتبر مانند LS، Schneider، Siemens، ABB و هیوندای طول عمر بسیار بالاتری دارند.

6. قابلیت نصب تجهیزات جانبی

سوییچ کمکی، بیمتال، تایمر و رله حفاظتی باید قابلیت نصب روی کنتاکتور را داشته باشند.

تفاوت کنتاکتور با رله چیست؟

این دو قطعه معمولاً با هم اشتباه گرفته می‌شوند اما تفاوت‌های مهمی دارند:

به طور خلاصه:
اگر می‌خواهید بارهای قدرت مثل موتور یا دستگاه صنعتی را کنترل کنید، کنتاکتور بهترین گزینه است.

نصب و سیم‌کشی کنتاکتور؛ نکات کلیدی برای جلوگیری از خطا

نکات مهم هنگام نصب

• ورودی و خروجی فازها باید صحیح وصل شود.

• بوبین باید به ولتاژ مناسب متصل گردد.

• استفاده از سیم مناسب برای تحمل جریان ضروری است.

• بررسی پیچ‌های کنتاکت‌ها جهت سفتی و جلوگیری از داغی.

• نصب بیمتال در مسیر خروجی موتور برای حفاظت.

خطاهای رایج

• انتخاب کنتاکتور کوچک‌تر از جریان بار

• استفاده از بوبین با ولتاژ اشتباه

• عدم نصب رله حفاظتی

• عبور دادن چندین بار از یک کنتاکتور بدون محاسبه جریان

کاربردهای کنتاکتور در صنعت و ساختمان

کنتاکتور یکی از کلیدی‌ترین تجهیزات در موارد زیر است:

کاربردهای صنعتی

• کنترل موتورهای سه‌فاز

• راه‌اندازی پمپ‌ها و کمپرسورها

• کنترل سیستم‌های تهویه مطبوع

• تابلوهای فرمان و اتوماسیون صنعتی

• کنترل نوار نقاله‌ها و جرثقیل‌ها

کاربردهای ساختمانی

• مدیریت روشنایی هوشمند

• کنترل پمپ آب ساختمان

• سیستم برق اضطراری

• کنترل مشعل‌ها و چیلرها

تست سلامت کنتاکتور - الکتروجین مولر

تست سلامت کنتاکتور؛ از کجا بفهمیم خراب شده؟

علائم خرابی کنتاکتور

• صدای زیاد هنگام کار

• چسبیدن کنتاکت‌ها

• داغ شدن بیش از حد

• قطع‌وصل بی‌دلیل

• بوی سوختگی یا تغییر رنگ محفظه

روش‌های تست

• تست اهم‌متر برای بررسی بوبین

• تست ولتاژ بوبین هنگام فرمان

• بررسی مقاومت کنتاکت‌ها

• مشاهده جرقه یا تغییر رنگ

بهترین برندهای کنتاکتور در بازار ایران

شناخته‌شده‌ترین برندها که امتحان پس داده‌اند عبارت‌اند از:

• Schneider Electric

• Siemens

• LS

• هیوندای

• ABB

• Delixi

• CHINT

این برندها از نظر طول عمر، تحمل جریان، کیفیت بوبین و سازگاری با تجهیزات جانبی بهترین عملکرد را دارند.

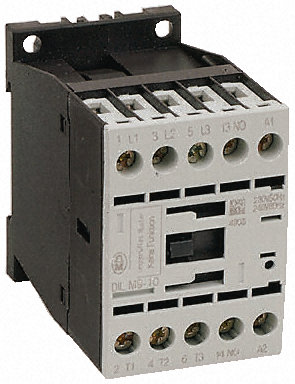

راهنمای خرید کنتاکتور

هنگام خرید حتماً به موارد زیر دقت کنید:

• انتخاب جریان و توان صحیح

• انتخاب بوبین مناسب

• بررسی اصالت کالا (مهم‌ترین بخش)

• توجه به گارانتی و خدمات پس از فروش

• تناسب با نوع بار و کلاس کاری

تشخیص ظرفیت مناسب کنتاکتور برای انواع موتورهای الکتریکی

انتخاب ظرفیت صحیح کنتاکتور برای موتور یکی از مهم‌ترین مراحل طراحی تابلو برق است. اگر جریان نامی موتور با ظرفیت کنتاکتور هماهنگ نباشد، احتمال داغی، لرزش کنتاکت‌ها، اتصالی و حتی سوختن موتور وجود دارد.

معیارهای اصلی انتخاب ظرفیت

برای انتخاب صحیح باید معیارهای زیر را در نظر گرفت:

• جریان نامی موتور (روی پلاک نوشته شده)

• توان موتور برحسب کیلووات یا اسب‌بخار

• نوع بار: سبک، نیمه‌سنگین یا سنگین

• نوع راه‌اندازی موتور (مستقیم، ستاره-مثلث، سافت‌استارتر)

• دمای محیط و شرایط نصب

• کلاس کاری (Duty Class) کنتاکتور

تفاوت بارهای مختلف بر ظرفیت مورد نیاز

نوع بار تأثیر زیادی بر انتخاب کنتاکتور دارد:

بارهای سبک:

• فن‌ها

• برخی پمپ‌ها

• نوار نقاله‌های کوچک

این بارها جریان راه‌اندازی پایینی دارند و معمولاً کنتاکتورهای AC1 یا AC3 با ظرفیت متوسط کافی هستند.

بارهای سنگین:

• جرثقیل و بالابر

• کمپرسورهای سنگین

• سیستم‌های صنعتی با بار ضربه‌ای

این بارها نیاز به کنتاکتورهایی با کلاس کاری بالا و توان بیشتر دارند.

طول عمر کنتاکتور و عوامل موثر بر آن - الکتروجین مولر

طول عمر کنتاکتور و عوامل موثر بر آن

کنتاکتورها با وجود طراحی مقاوم، همچنان تحت فشار شدید الکتریکی و مکانیکی قرار دارند. طول عمر آنها به عوامل مختلفی بستگی دارد که شناخت آنها باعث افزایش بهره‌وری می‌شود.

عوامل موثر بر کاهش یا افزایش طول عمر

• میزان جرقه هنگام قطع‌وصل

• کیفیت برند و جنس کنتاکت‌ها

• شرایط محیطی مانند دما، گردوغبار و رطوبت

• تعداد دفعات قطع‌وصل در روز

• انتخاب صحیح ظرفیت

• استفاده از تجهیزات کمکی مثل کنتاکتور کمکی و اسنابر

روش‌های افزایش طول عمر کنتاکتور

• نصب بی‌متال برای جلوگیری از بار اضافه

• استفاده از فیلترهای RC یا مدار Snubber

• تمیز نگه‌داشتن تابلو برق و خنک‌کردن مناسب

• عدم نصب کنتاکتور در کنار تجهیزات داغ

تفاوت کنتاکتور AC و DC از نظر عملکرد و ساختار

کنتاکتورهای AC و DC در ظاهر مشابه‌اند، اما تفاوت‌های اساسی دارند.

تفاوت در بوبین

بوبین DC معمولاً دارای دیود هرزگرد و تعداد دور بیشتر است تا جریان ثابت‌تری ایجاد کند.
بوبین AC دارای حلقه سایه‌گذار است تا از لرزش جلوگیری کند.

تفاوت در عملکرد

• AC: مناسب بارهای صنعتی و موتورهای سه‌فاز

• DC: مناسب تجهیزات حساس، سیستم‌های انرژی خورشیدی و باتری‌ها

تفاوت در مصرف انرژی

کنتاکتورهای DC معمولاً مصرف انرژی کمتر و صدای کمتر دارند، اما قیمت آنها بیشتر است.

بررسی کنتاکتور هوشمند و نقش آن در اتوماسیون مدرن

کنتاکتورهای هوشمند نسل جدیدی از تجهیزات کنترل قدرت هستند که در سیستم‌های برق پیشرفته استفاده می‌شوند.

قابلیت‌های مهم کنتاکتور هوشمند

• اتصال به شبکه و کنترل از طریق اینترنت

• مانیتورینگ جریان و ولتاژ

• امکان کنترل از طریق اپلیکیشن

• سیستم هشداردهنده در صورت اضافه‌بار

• مدیریت روشنایی و بارهای صنعتی از راه دور

مزیت کنتاکتورهای هوشمند

• کاهش استهلاک

• کاهش مصرف انرژی

• امنیت بیشتر در کنترل از راه دور

• مناسب برای ساختمان‌های هوشمند و کارخانه‌های اتوماسیون شده

کنتاکتور و نقش آن در سیستم‌های حفاظتی

کنتاکتور به‌تنهایی تجهیز حفاظتی نیست، اما بخش مهمی از سیستم حفاظت الکتریکی محسوب می‌شود.

نقش کنتاکتور در حفاظت

• قطع بار هنگام ایجاد خطا توسط بی‌متال

• جلوگیری از انتقال جریان زیاد به بخش فرمان

• کاهش خطر آتش‌سوزی ناشی از اتصال کوتاه

• حفاظت از موتور در برابر بار اضافی

ترکیب رایج حفاظتی

سیستم‌های حفاظتی معمولاً به این شکل طراحی می‌شوند:

ترکیب اول

فیوز → بی‌متال → کنتاکتور → موتور

ترکیب دوم

مینیاتوری → کنتاکتور → رله حفاظتی → موتور

کاربرد کنتاکتور در سیستم‌های روشنایی

کنتاکتورهای روشنایی یکی از کاربردهای مهم این تجهیز در ساختمان‌ها و مجتمع‌های بزرگ است.

چرا برای روشنایی از کنتاکتور استفاده می‌شود؟

• کنترل تعداد زیادی چراغ با یک فرمان

• کاهش جریان عبوری از کلیدهای ساده

• امکان برنامه‌ریزی برای خاموش و روشن شدن

• افزایش ایمنی سیستم روشنایی

موارد استفاده

• پارکینگ‌ها

• برج‌ها و مجتمع‌های مسکونی

• کارخانه‌ها

• سالن‌های بزرگ

• خیابان‌ها و فضاهای شهری

کنتاکتور مناسب برای بانک خازنی؛ چه ویژگی‌هایی باید داشته باشد؟

کنتاکتور مورد استفاده در بانک خازنی با مدل‌های عادی تفاوت دارد.

علت تفاوت

خازن‌ها در لحظه وصل، جریان هجومی بسیار بالایی تولید می‌کنند و کنتاکتور معمولی تحمل این جریان را ندارد.

ویژگی‌های کنتاکتور خازنی

• داشتن مقاومت‌های پیش‌شارژ

• کنتاکت‌های تقویت‌شده

• قابلیت قطع‌وصل سریع

• کاهش جرقه و سایش

دلایل داغ شدن کنتاکتور و راهکارهای رفع آن

مهم‌ترین دلایل داغی

• انتخاب ظرفیت کوچک‌تر از بار

• شل‌بودن پیچ‌های ورودی و خروجی

• نوسان ولتاژ

• خرابی بوبین یا نیم‌سوز شدن آن

• نصب در تابلو بسته و فاقد تهویه

• کیفیت پایین یا تقلبی بودن کنتاکتور

راهکارهای رفع مشکل

• بررسی جریان موتور

• سفت‌کردن اتصالات

• تست بوبین

• خنک‌کردن تابلو برق

• استفاده از برند معتبر

بررسی کامل ساختار داخلی کنتاکتور و عملکرد دقیق اجزای مختلف

در این بخش نگاهی دقیق‌تر به ساختار داخلی کنتاکتور می‌اندازیم.

هسته ثابت و متحرک

این دو هسته وظیفه ایجاد اورجینال حرکت مکانیکی کنتاکت‌ها را دارند.

کنتاکت‌های قدرت

به دلیل عبور جریان بالا معمولاً از آلیاژ نقره ساخته می‌شوند.

کنتاکت‌های کمکی

برای ارسال سیگنال و کنترل مدار فرمان استفاده می‌شوند.

فنر برگشت

در لحظه قطع بوبین، کنتاکتور به حالت باز بازمی‌گردد.

بوبین

با دریافت ولتاژ فرمان، میدان مغناطیسی لازم را تولید می‌کند.

مقایسه کنتاکتورهای برندهای مختلف؛ کدام برند بهتر است؟

مقایسه از نظر کیفیت

• ABB: یکی از باکیفیت‌ترین‌ها با طول عمر بسیار بالا

• Schneider: محبوب‌ترین در ایران با لوازم جانبی کامل

• LS: قیمت مناسب و کیفیت عالی

• زیمنس: عملکرد حرفه‌ای در پروژه‌های صنعتی

• هیوندای: گزینه اقتصادی با استانداردهای خوب

مقایسه از نظر قیمت

• اقتصادی: CHINT، Delixi

• میان‌رده: LS، هیوندای

• حرفه‌ای: ABB، Schneider، Siemens

بهترین راهکار برای تست عملکرد دقیق کنتاکتور قبل از نصب

روش‌های تست رایج

• تست بوبین با اهم‌متر

• تست عملکرد مکانیکی

• تست مقاومت کنتاکت‌ها

• تست عملکرد در حالت بار

• بررسی ولتاژ ورودی بوبین

اگر قصد خرید کنتاکتور دارید، همیشه از فروشگاه‌های معتبر و دارای ضمانت اصالت کالا خرید کنید. انتخاب اشتباه حتی می‌تواند باعث سوختن موتور یا تابلو برق شود.

کنتاکتور یکی از اساسی‌ترین تجهیزات برق صنعتی و ساختمانی است که نقش مهمی در ایمنی و کنترل بارهای الکتریکی دارد. انتخاب درست، نصب صحیح و نگهداری اصولی باعث افزایش ایمنی، کاهش هزینه‌های تعمیر و افزایش طول عمر تجهیزات می‌شود.
در این مقاله تلاش شد مرجعی جامع، کاربردی و سئو شده برای آشنایی کامل با کنتاکتور و نحوه انتخاب آن ارائه شود.

سوالات متداول :

کنتاکتور چیست و چه کاربردی دارد؟

کنتاکتور یک کلید الکترومغناطیسی برای کنترل موتور، پمپ و بارهای قدرت است که امکان فرمان‌پذیری از راه دور را فراهم می‌کند.

تفاوت کنتاکتور با رله چیست؟

کنتاکتور برای بارهای قدرت و جریان بالا است، در حالی که رله برای بارهای کوچک و سیستم فرمان استفاده می‌شود.

کنتاکتور چگونه کار می‌کند؟

با تحریک بوبین، نیروی مغناطیسی ایجاد شده و کنتاکت‌ها را بسته یا باز می‌کند، و مدار قدرت را قطع یا وصل می‌کند.

بهترین برندهای کنتاکتور کدام‌اند؟

شپرد، زیمنس، LS، ‌ABB و هیوندای از بهترین برندهای موجود در بازار هستند.

چگونه سایز مناسب کنتاکتور را انتخاب کنم؟

باید جریان بار، نوع موتور، ولتاژ و کلاس کاری را بررسی کنید. جدول‌های انتخاب می‌تواند کمک کند.
