ماژول ورودی / خروجی

ماژول ورودی خروجی یکی از مهم‌ترین اجزای سیستم‌های اتوماسیون صنعتی است که وظیفه ایجاد ارتباط بین PLC یا کنترلر صنعتی و تجهیزات موجود در میدان را بر عهده دارد. سنسورها، شستی‌ها، لیمیت سوئیچ‌ها، ترانسمیترها و سایر تجهیزات اطلاعات موردنیاز سیستم را از طریق ورودی‌ها به کنترلر منتقل می‌کنند و فرمان‌های کنترلی نیز از طریق خروجی‌ها به تجهیزاتی مانند کنتاکتور، شیر برقی، رله، درایو و سایر عملگرها ارسال می‌شوند.

در بسیاری از پروژه‌ها تعداد ورودی و خروجی موجود روی CPU برای کل تجهیزات کافی نیست. در چنین شرایطی از ماژول I/O برای افزایش ظرفیت سیستم استفاده می‌شود. این ماژول‌ها در انواع دیجیتال، آنالوگ، ترکیبی، دما، High Speed و Remote I/O تولید می‌شوند و هرکدام برای نوع خاصی از سیگنال یا کاربرد صنعتی مناسب هستند.

انتخاب ماژول ورودی خروجی مناسب باید بر اساس مدل PLC، تعداد کانال‌ها، نوع سیگنال، ولتاژ ورودی و خروجی، نوع بار، پروتکل ارتباطی و معماری سیستم انجام شود. انتخاب اشتباه یک کارت I/O ممکن است باعث ناسازگاری با CPU، عدم دریافت صحیح سیگنال یا افزایش هزینه پروژه شود.

در این راهنما انواع ماژول ورودی و خروجی صنعتی، نحوه عملکرد، قیمت، برندهای مطرح، تفاوت مدل‌ها، کاربردها و نکات مهم خرید را بررسی می‌کنیم تا بتوانید متناسب با سیستم اتوماسیون خود انتخاب دقیق‌تری داشته باشید.

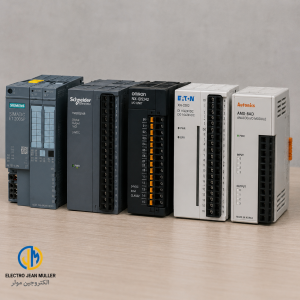

ماژول ورودی خروجی چیست و چگونه کار می‌کند؟

ماژول ورودی خروجی یا I/O Module واسط میان کنترلر و تجهیزات فیلد است. عبارت I/O مخفف Input/Output به معنی ورودی و خروجی است. اطلاعاتی که از محیط صنعتی وارد سیستم کنترل می‌شوند از طریق ورودی دریافت شده و فرمان‌هایی که از کنترلر به تجهیزات ارسال می‌شوند از طریق خروجی منتقل می‌شوند.

در یک سیستم PLC، CPU برنامه را اجرا می‌کند اما برای اطلاع از وضعیت واقعی ماشین به سیگنال‌های ورودی نیاز دارد. ماژول I/O این سیگنال‌ها را دریافت کرده و در اختیار CPU قرار می‌دهد. پس از پردازش نیز فرمان CPU از طریق خروجی مناسب به عملگر ارسال می‌شود.

ماژول I/O چیست؟

ماژول I/O یک کارت یا واحد توسعه است که می‌تواند تعداد یا نوع ورودی و خروجی‌های یک سیستم کنترل را افزایش دهد. بعضی PLCهای کامپکت دارای I/O داخلی هستند اما برای توسعه سیستم می‌توان ماژول‌های اضافی به آن‌ها متصل کرد.

در PLCهای ماژولار نیز بخش زیادی از ورودی و خروجی‌ها به‌صورت کارت‌های مستقل انتخاب می‌شوند و طراح می‌تواند تعداد کانال‌ها را متناسب با پروژه تنظیم کند.

ورودی PLC چیست؟

ورودی PLC سیگنالی است که از تجهیزات فیلد به سیستم کنترل ارسال می‌شود. شستی استارت، لیمیت سوئیچ، سنسور نوری، سنسور مجاورتی، ترانسمیتر فشار و سنسور دما از نمونه تجهیزات ورودی هستند.

نوع این سیگنال می‌تواند دیجیتال، آنالوگ، پالسی یا مربوط به سنسورهای دما باشد.

خروجی PLC چیست؟

خروجی PLC فرمانی است که کنترلر پس از اجرای برنامه به تجهیزات خارجی ارسال می‌کند. این فرمان می‌تواند برای فعال کردن کنتاکتور، شیر برقی، چراغ سیگنال، رله واسط، SSR یا ورودی کنترلی سایر تجهیزات استفاده شود.

نوع خروجی باید با مشخصات بار و طراحی مدار سازگار باشد.

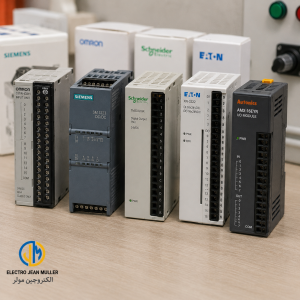

انواع ماژول ورودی خروجی PLC

انواع ماژول ورودی خروجی PLC براساس نوع سیگنال، تعداد کانال و کاربرد به گروه‌های مختلفی تقسیم می‌شوند. چهار گروه اصلی شامل ورودی دیجیتال DI، خروجی دیجیتال DO، ورودی آنالوگ AI و خروجی آنالوگ AO هستند.

علاوه بر این چهار گروه، ماژول‌های ترکیبی، دما، پالس سریع، شمارنده و Remote I/O نیز در بسیاری از سیستم‌های اتوماسیون استفاده می‌شوند.

ماژول ورودی دیجیتال DI

Digital Input یا DI برای دریافت سیگنال‌هایی استفاده می‌شود که فقط دارای دو وضعیت منطقی هستند؛ برای مثال روشن یا خاموش، صفر یا یک و باز یا بسته.

سنسور مجاورتی، شستی، کلید حدی و کنتاکت رله از تجهیزات متداولی هستند که می‌توانند به ورودی دیجیتال متصل شوند.

ماژول DI در PLC چه کاربردی دارد؟

ماژول DI وضعیت تجهیزات را به PLC منتقل می‌کند. برای مثال PLC از طریق یک ورودی دیجیتال متوجه می‌شود که شستی استارت فشرده شده، قطعه مقابل سنسور قرار گرفته یا لیمیت سوئیچ فعال شده است.

ماژول خروجی دیجیتال DO

Digital Output یا DO برای ارسال فرمان دوحالته از PLC به تجهیزات استفاده می‌شود.

خروجی دیجیتال می‌تواند بسته به طراحی ماژول از نوع ترانزیستوری، رله‌ای یا در برخی سیستم‌ها نیمه‌هادی باشد.

خروجی رله‌ای یا ترانزیستوری؟

خروجی رله‌ای انعطاف مناسبی برای قطع و وصل بارهای مختلف دارد اما سرعت و طول عمر مکانیکی آن با خروجی ترانزیستوری متفاوت است.

خروجی ترانزیستوری معمولاً برای کاربردهایی که سرعت سوئیچینگ بالاتر یا تعداد قطع و وصل بیشتری نیاز دارند مناسب‌تر است. انتخاب نهایی باید براساس نوع بار و مشخصات فنی کارت انجام شود.

ماژول ورودی آنالوگ AI

Analog Input یا AI برای دریافت مقادیر پیوسته استفاده می‌شود. برخلاف ورودی دیجیتال که فقط صفر و یک را تشخیص می‌دهد، ورودی آنالوگ می‌تواند مقدار یک کمیت را در یک بازه مشخص دریافت کند.

سیگنال‌های 4-20mA و 0-10V از نمونه‌های متداول سیگنال آنالوگ در صنعت هستند.

کاربرد ورودی آنالوگ

ترانسمیتر فشار، ترانسمیتر سطح، سنسور دما با ترانسمیتر، فلومتر و بسیاری از تجهیزات ابزار دقیق می‌توانند سیگنال آنالوگ به PLC ارسال کنند.

PLC سپس مقدار دریافتی را Scale کرده و برای کنترل یا مانیتورینگ استفاده می‌کند.

ماژول خروجی آنالوگ AO

Analog Output یا AO برای ارسال مقدار متغیر از کنترلر به تجهیزات استفاده می‌شود.

برای مثال PLC می‌تواند از طریق خروجی آنالوگ مقدار سرعت موردنظر را برای یک درایو یا Setpoint را برای یک تجهیز کنترلی ارسال کند.

کاربرد خروجی 0 تا 10 ولت و 4 تا 20 میلی‌آمپر

نوع سیگنال خروجی باید با ورودی تجهیز مقصد هماهنگ باشد. بعضی تجهیزات ورودی 0-10V و برخی 4-20mA را پشتیبانی می‌کنند.

پیش از اتصال باید Range و مشخصات الکتریکی هر دو تجهیز بررسی شود.

جدول انواع ماژول I/O

نوع ماژول	علامت	نوع سیگنال	نمونه تجهیزات
ورودی دیجیتال	DI	صفر و یک	شستی، لیمیت سوئیچ، سنسور
خروجی دیجیتال	DO	صفر و یک	کنتاکتور، رله، شیر برقی
ورودی آنالوگ	AI	مقدار پیوسته	ترانسمیتر فشار، سطح، دما
خروجی آنالوگ	AO	مقدار پیوسته	درایو، کنترلر، Positioner
I/O ترکیبی	DI/DO یا AI/AO	ترکیبی	ماشین‌آلات کوچک
ماژول دما	TC/RTD	سنسور دما	ترموکوپل و PT100
High Speed I/O	HSC/PTO	پالس سریع	انکودر و تجهیزات Motion

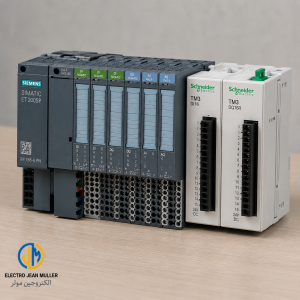

خرید ماژول ورودی خروجی؛ راهنمای انتخاب I/O مناسب

برای خرید ماژول ورودی خروجی، اولین مرحله بررسی مدل PLC و ساختار سیستم کنترل است. هر کارت I/O لزوماً با تمام PLCهای یک برند سازگار نیست و حتی در یک برند نیز سری‌های مختلف از ماژول‌های متفاوتی استفاده می‌کنند.

بنابراین قبل از سفارش باید Part Number CPU، نوع سیگنال، تعداد کانال و مشخصات الکتریکی تجهیزات بررسی شود.

راهنمای خرید ماژول I/O PLC

لیست کامل I/O پروژه را تهیه کنید و مشخص کنید چه تعداد DI، DO، AI و AO نیاز دارید. سپس نوع سیگنال هر کانال را مشخص کنید.

این کار علاوه بر جلوگیری از انتخاب اشتباه، باعث می‌شود تعداد ماژول‌ها و هزینه کل سیستم دقیق‌تر محاسبه شود.

تعداد کانال ماژول

ماژول‌های I/O با تعداد کانال متفاوت تولید می‌شوند. انتخاب تعداد کانال باید براساس نیاز پروژه و ظرفیت توسعه آینده انجام شود.

اگر پروژه احتمال توسعه دارد، رزرو تعداد محدودی کانال آزاد می‌تواند از خرید کارت جدید در آینده جلوگیری کند.

ولتاژ ورودی و خروجی

ولتاژ و نوع سیگنال الکتریکی یکی از مهم‌ترین معیارهاست. برای مثال ورودی دیجیتال 24VDC با ورودی AC یکسان نیست.

قبل از اتصال، ولتاژ نامی، جریان و نوع Sink یا Source باید مطابق مدار بررسی شود.

خرید ماژول ورودی خروجی دیجیتال

اگر تجهیزات پروژه تنها دارای فرمان‌های صفر و یک هستند، ماژول دیجیتال موردنیاز خواهد بود.

در این شرایط تعداد DI و DO، ولتاژ، نوع خروجی و جریان مجاز هر کانال باید بررسی شود.

ماژول ورودی خروجی ترکیبی

برخی کارت‌ها هم‌زمان دارای ورودی و خروجی هستند. این مدل‌ها به‌خصوص در پروژه‌های کوچک می‌توانند تعداد ماژول موردنیاز را کاهش دهند.

خرید ماژول آنالوگ

برای تجهیزاتی که مقدار اندازه‌گیری‌شده را به شکل یک سیگنال پیوسته ارسال می‌کنند، ماژول آنالوگ موردنیاز است.

دقت یا Resolution کارت، Range سیگنال و تعداد کانال در انتخاب این ماژول اهمیت زیادی دارد.

بررسی رزولوشن ماژول آنالوگ

هرچه Resolution بالاتر باشد، امکان تفکیک مقادیر کوچک‌تر سیگنال بیشتر خواهد بود. البته دقت واقعی سیستم تنها به Resolution وابسته نیست و سنسور، کابل‌کشی، نویز و کیفیت تجهیزات نیز مؤثر هستند.

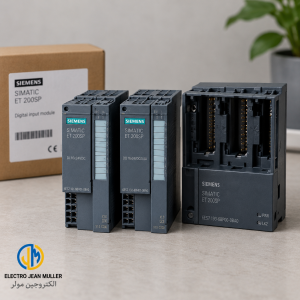

قیمت ماژول ورودی خروجی PLC

قیمت ماژول ورودی خروجی به برند، سری PLC، تعداد کانال، نوع سیگنال، ویژگی‌های ارتباطی و قابلیت‌های ماژول بستگی دارد.

به‌طور معمول کارت‌های ساده دیجیتال از نظر ساختار با کارت‌های آنالوگ، دما، High Speed یا ماژول‌های تخصصی متفاوت هستند و به همین دلیل قیمت آن‌ها نیز در یک سطح قرار نمی‌گیرد.

قیمت ماژول I/O زیمنس

قیمت ماژول I/O زیمنس به سری PLC، مدل Signal Module یا I/O System و مشخصات کارت بستگی دارد.

برای مثال کارت‌های سری S7-1200 با ماژول‌های ET 200SP یا ET 200MP از نظر معماری و کاربرد یکسان نیستند و قیمت باید براساس کد فنی دقیق مقایسه شود.

قیمت SM 1221، SM 1222 و SM 1223

در خانواده S7-1200، کارت‌های توسعه دیجیتال با تعداد کانال‌ها و انواع مختلف عرضه می‌شوند.

به همین دلیل هنگام استعلام قیمت بهتر است به‌جای نام کلی کارت، شماره فنی کامل محصول اعلام شود.

قیمت ماژول ورودی خروجی اشنایدر

Schneider Electric نیز برای خانواده‌های مختلف Modicon ماژول‌های توسعه دیجیتال، آنالوگ و تخصصی ارائه می‌کند.

مدل PLC و خانواده ماژول باید قبل از استعلام مشخص باشد تا کارت سازگار انتخاب شود.

عوامل موثر بر قیمت ماژول I/O

علاوه بر برند، نوع سیگنال و تعداد کانال از عوامل اصلی تعیین‌کننده قیمت هستند.

ماژول‌هایی که قابلیت‌های تشخیصی، ایزولاسیون بیشتر، Safety، High Speed یا ارتباطات خاص دارند معمولاً در کلاس متفاوتی قرار می‌گیرند.

قیمت روز و موجودی بازار

بخش مهمی از تجهیزات اتوماسیون صنعتی وارداتی است. بنابراین نرخ ارز، موجودی و شرایط تأمین می‌تواند قیمت محصول را تغییر دهد.

برای خرید دقیق بهتر است قیمت براساس کد فنی و موجودی روز استعلام شود.

مقایسه ماژول ورودی خروجی دیجیتال و آنالوگ

مقایسه ماژول ورودی خروجی دیجیتال و آنالوگ نشان می‌دهد تفاوت اصلی آن‌ها در نوع اطلاعاتی است که منتقل می‌کنند.

Digital I/O برای وضعیت‌های دوحالته استفاده می‌شود، در حالی که Analog I/O برای انتقال مقادیر پیوسته کاربرد دارد.

تفاوت ورودی دیجیتال و آنالوگ PLC

اگر PLC فقط نیاز دارد بداند یک سنسور فعال یا غیرفعال است، DI مناسب است. اما اگر مقدار دقیق فشار، دما یا سطح موردنیاز باشد، باید از AI استفاده شود.

این تفاوت مستقیماً روی انتخاب سنسور و کارت PLC تأثیر می‌گذارد.

مثال ورودی دیجیتال

یک سنسور تشخیص حضور قطعه فقط وضعیت وجود یا عدم وجود قطعه را اعلام می‌کند و معمولاً به DI متصل می‌شود.

مثال ورودی آنالوگ

ترانسمیتر فشار می‌تواند مقدار فشار را به سیگنال 4-20mA تبدیل کرده و به AI ارسال کند.

تفاوت خروجی دیجیتال و آنالوگ PLC

خروجی دیجیتال تنها فرمان ON/OFF ارسال می‌کند، در حالی که AO می‌تواند یک مقدار متغیر تولید کند.

برای مثال روشن کردن کنتاکتور با DO انجام می‌شود اما ارسال Reference سرعت به یک درایو می‌تواند از طریق AO انجام شود.

جدول مقایسه Digital I/O و Analog I/O

ویژگی	Digital I/O	Analog I/O
نوع داده	صفر و یک	مقدار پیوسته
نمونه ورودی	شستی و سنسور مجاورتی	ترانسمیتر فشار
نمونه خروجی	رله و کنتاکتور	فرمان سرعت درایو
سیگنال رایج	24VDC	0-10V و 4-20mA
حساسیت به نویز	کمتر	بیشتر
نیاز به Scaling	معمولاً خیر	معمولاً بله
هزینه	معمولاً اقتصادی‌تر	معمولاً بیشتر
کاربرد	فرمان و وضعیت	اندازه‌گیری و کنترل دقیق

Remote I/O چیست؟

Remote I/O یا ورودی خروجی توزیع‌شده برای پروژه‌هایی استفاده می‌شود که تجهیزات میدان با کنترلر اصلی فاصله دارند یا تعداد زیادی I/O در نقاط مختلف کارخانه توزیع شده است.

به‌جای کشیدن تعداد زیادی سیم از تمام سنسورها تا تابلو اصلی، می‌توان ماژول‌های I/O را نزدیک تجهیزات نصب کرد و اطلاعات را از طریق شبکه صنعتی به کنترلر منتقل کرد.

تفاوت Local I/O و Remote I/O

Local I/O معمولاً در کنار CPU یا روی همان Rack نصب می‌شود، اما Remote I/O در فاصله‌ای از کنترلر اصلی قرار گرفته و از طریق شبکه ارتباط برقرار می‌کند.

انتخاب بین این دو معماری به فاصله تجهیزات، تعداد سیگنال‌ها، هزینه کابل‌کشی و ساختار شبکه بستگی دارد.

مزیت Remote I/O در کارخانه

در پروژه‌های بزرگ، استفاده از I/O توزیع‌شده می‌تواند حجم کابل‌کشی نقطه‌به‌نقطه تا تابلو اصلی را کاهش دهد.

همچنین توسعه سیستم در نقاط مختلف سایت صنعتی می‌تواند ساده‌تر شود.

پروتکل ارتباطی Remote I/O

Remote I/O بسته به سازنده و مدل می‌تواند از پروتکل‌های صنعتی مختلف استفاده کند.

PROFINET، EtherNet/IP، Modbus TCP، EtherCAT و سایر شبکه‌ها در سیستم‌های مختلف دیده می‌شوند.

انتخاب پروتکل مناسب

پروتکل Remote I/O باید با کنترلر اصلی و معماری شبکه سازگار باشد. تنها Ethernet بودن پورت به معنی سازگاری مستقیم دو تجهیز نیست.

بهترین برند ماژول ورودی خروجی

بهترین برند ماژول ورودی خروجی باید براساس PLC یا کنترلر اصلی پروژه انتخاب شود. در بیشتر سیستم‌ها استفاده از I/O سازگار با همان اکوسیستم کنترلر، پیکربندی و نگهداری سیستم را ساده‌تر می‌کند.

Siemens، Schneider Electric، Omron و سایر سازندگان اتوماسیون صنعتی خانواده‌های متنوعی از ماژول‌های I/O ارائه می‌کنند.

ماژول ورودی خروجی زیمنس

Siemens انواع I/O دیجیتال، آنالوگ، تکنولوژی، ارتباطی و Safety را برای خانواده‌های SIMATIC ارائه می‌کند.

S7-1200 و سیستم‌های SIMATIC ET 200 از خانواده‌های شناخته‌شده‌ای هستند که ماژول‌های I/O متنوعی برای آن‌ها وجود دارد.

ماژول I/O S7-1200 زیمنس

در S7-1200 می‌توان از Signal Module و سایر تجهیزات توسعه برای افزایش تعداد یا نوع I/O استفاده کرد.

مدل کارت باید با CPU و نیاز پروژه هماهنگ باشد.

ماژول ET 200 زیمنس

خانواده ET 200 برای معماری‌های I/O توزیع‌شده و کاربردهای متنوع صنعتی طراحی شده است و بسته به سری، انواع دیجیتال، آنالوگ و ماژول‌های تخصصی را پشتیبانی می‌کند.

ماژول ورودی خروجی اشنایدر

Schneider Electric برای PLCهای Modicon خانواده‌های مختلف I/O ارائه می‌کند.

TM3 و X80 از جمله خانواده‌هایی هستند که برای کاربردهای متفاوت اتوماسیون استفاده می‌شوند.

ماژول TM3 اشنایدر

TM3 برای توسعه I/O در برخی کنترلرهای Modicon استفاده می‌شود و شامل مدل‌های Digital، Analog و Mixed I/O است.

ماژول X80 اشنایدر

X80 در سیستم‌های Modicon پیشرفته‌تر مورد استفاده قرار می‌گیرد و مجموعه متنوعی از ماژول‌های ورودی، خروجی، ارتباطی و تخصصی دارد.

ماژول ورودی خروجی امرن

Omron نیز برای خانواده PLC و Machine Controller خود کارت‌های دیجیتال و آنالوگ متنوعی ارائه می‌کند.

ماژول I/O سری NX

سری NX شامل واحدهای I/O متنوعی است که می‌توانند در معماری‌های اتوماسیون پیشرفته و شبکه‌ای استفاده شوند.

مزایای استفاده از ماژول ورودی خروجی

مزایای ماژول ورودی خروجی زمانی مشخص می‌شود که سیستم اتوماسیون نیاز به توسعه یا مدیریت تعداد زیادی سیگنال داشته باشد.

بدون I/O توسعه‌ای، ظرفیت CPU محدود به ورودی و خروجی‌های داخلی خواهد بود.

افزایش ظرفیت PLC

مهم‌ترین مزیت ماژول I/O افزایش تعداد نقاط قابل کنترل است.

با اضافه کردن کارت مناسب می‌توان بدون تعویض CPU، تعداد سنسورها و عملگرهای سیستم را افزایش داد.

توسعه پروژه در آینده

در پروژه‌ای که از ابتدا احتمال افزایش تجهیزات وجود دارد، انتخاب PLC و سیستم I/O قابل توسعه هزینه تغییرات آینده را کاهش می‌دهد.

انعطاف در طراحی تابلو برق

ماژولار بودن سیستم به طراح اجازه می‌دهد ترکیب DI، DO، AI و AO را متناسب با پروژه انتخاب کند.

در نتیجه نیازی نیست برای چند سیگنال آنالوگ محدود، کنترلری با تعداد زیادی امکانات غیرضروری خریداری شود.

کاهش کابل‌کشی با Remote I/O

در پروژه‌های بزرگ، I/O توزیع‌شده می‌تواند تعداد کابل‌هایی را که باید تا تابلو مرکزی کشیده شوند کاهش دهد.

این مزیت مخصوصاً در خطوط تولید طولانی یا تأسیسات گسترده اهمیت دارد.

عیب‌یابی و نگهداری بهتر

بسیاری از ماژول‌های صنعتی دارای LED وضعیت و قابلیت‌های تشخیصی هستند.

تکنسین می‌تواند وضعیت کانال‌ها را مشاهده کرده و سریع‌تر متوجه عدم دریافت ورودی یا فعال نشدن خروجی شود.

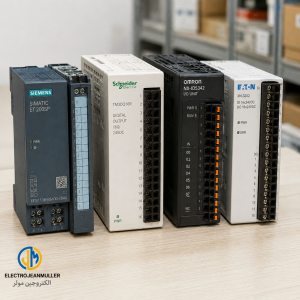

کاربرد ماژول ورودی خروجی در اتوماسیون صنعتی

کاربرد ماژول ورودی خروجی تقریباً در تمام سیستم‌های مبتنی بر PLC دیده می‌شود. هر جایی که کنترلر نیاز داشته باشد اطلاعات محیط را دریافت یا فرمانی به تجهیزات ارسال کند، I/O نقش واسط را دارد.

نوع ماژول بر اساس تجهیزات فیلد و ساختار کنترلی تعیین می‌شود.

کاربرد ماژول I/O در ماشین‌آلات

در ماشین‌آلات صنعتی، سنسورها، شستی‌ها، جک‌های پنوماتیک، شیرهای برقی، موتورها و سایر تجهیزات از طریق I/O با کنترلر ارتباط برقرار می‌کنند.

خطوط بسته‌بندی

سنسور حضور محصول، استارت و استاپ، لیمیت سوئیچ و شیر برقی نمونه‌هایی از سیگنال‌های دیجیتال یک دستگاه بسته‌بندی هستند.

کاربرد ماژول آنالوگ در ابزار دقیق

سیگنال‌های ابزار دقیق یکی از مهم‌ترین کاربردهای Analog I/O هستند.

کنترل فشار و سطح

ترانسمیتر فشار یا سطح می‌تواند سیگنال اندازه‌گیری را به PLC ارسال کند و PLC براساس مقدار دریافتی فرآیند را کنترل کند.

کنترل دما

برای دریافت مستقیم سیگنال برخی سنسورهای دما می‌توان از ماژول‌های مخصوص RTD یا Thermocouple استفاده کرد.

کاربرد Remote I/O در خطوط تولید

در یک خط طولانی، نصب ایستگاه I/O نزدیک هر بخش می‌تواند ساختار کابل‌کشی را بهینه کند.

اطلاعات ایستگاه‌ها از طریق شبکه به PLC اصلی منتقل می‌شود.

نکات مهم قبل از خرید ماژول ورودی خروجی

قبل از خرید ماژول ورودی خروجی بهتر است کد فنی CPU، لیست I/O و نقشه برق پروژه در اختیار باشد.

صرفاً مشابه بودن ظاهر دو کارت به معنی سازگاری آن‌ها نیست.

سازگاری ماژول با PLC

اولین موضوع، بررسی سازگاری سخت‌افزاری و نرم‌افزاری است.

کارت باید توسط خانواده PLC و نسخه سخت‌افزاری یا Firmware مربوطه پشتیبانی شود.

بررسی Part Number

شماره فنی دقیق کارت بهترین مرجع برای سفارش است. تغییر یک بخش کوچک از کد محصول می‌تواند نشان‌دهنده تفاوت تعداد کانال، نوع خروجی یا سایر مشخصات باشد.

نوع سیگنال را دقیق مشخص کنید

قبل از خرید مشخص شود تجهیزات 24VDC، AC، 0-10V، 4-20mA، RTD یا Thermocouple هستند.

این اطلاعات مستقیماً نوع کارت موردنیاز را تعیین می‌کند.

جریان خروجی را بررسی کنید

خروجی PLC دارای محدودیت جریان است و نباید هر بار صنعتی مستقیماً به آن متصل شود.

در بسیاری از پروژه‌ها خروجی PLC به رله واسط یا کنتاکتور فرمان می‌دهد.

حفاظت از خروجی PLC

انتخاب تجهیزات واسط مناسب و رعایت الزامات حفاظتی می‌تواند از آسیب دیدن خروجی در برابر بارهای نامناسب جلوگیری کند.

تعداد I/O رزرو در نظر بگیرید

بهتر است طراحی فقط براساس نیاز فعلی انجام نشود.

در پروژه‌هایی که توسعه محتمل است، مقداری ظرفیت آزاد در I/O و Rack می‌تواند هزینه تغییرات آینده را کاهش دهد.

خرید ماژول ورودی خروجی از الکتروجین مولر

برای خرید ماژول ورودی خروجی، بهتر است ابتدا برند و سری PLC، تعداد کانال‌ها، نوع سیگنال و کد فنی موردنیاز مشخص شود. این اطلاعات امکان مقایسه دقیق‌تر محصولات و جلوگیری از انتخاب کارت ناسازگار را فراهم می‌کند.

در الکتروجین مولر می‌توانید انواع تجهیزات برق صنعتی و اتوماسیون را بررسی کرده و متناسب با سیستم کنترلی خود، ماژول I/O مناسب را انتخاب کنید. هنگام انتخاب محصول، علاوه بر قیمت، سازگاری با CPU، تعداد ورودی و خروجی، نوع سیگنال و قابلیت توسعه را نیز در نظر بگیرید.

برای تکمیل سیستم اتوماسیون می‌توانید در کنار ماژول ورودی خروجی، دسته‌های مرتبط مانند کنترلرهای صنعتی، رله هوشمند و سایر تجهیزات اتوماسیون صنعتی را نیز بررسی کنید.

در صورت وجود چند مدل مشابه، سفارش براساس Part Number دقیق بهترین روش برای جلوگیری از اشتباه در انتخاب محصول است.

راهنمای نهایی انتخاب ماژول I/O

برای انتخاب صحیح ماژول I/O ابتدا مشخص کنید سیستم به ورودی دیجیتال، خروجی دیجیتال، ورودی آنالوگ، خروجی آنالوگ یا ترکیبی از آن‌ها نیاز دارد. سپس تعداد کانال، ولتاژ، نوع سیگنال، سازگاری با PLC و ظرفیت توسعه سیستم را بررسی کنید.

در پروژه‌های گسترده‌تر، استفاده از Remote I/O نیز می‌تواند گزینه مناسبی باشد؛ مخصوصاً زمانی که تجهیزات در نقاط مختلف کارخانه پراکنده هستند.

قیمت پایین‌تر نباید تنها معیار انتخاب باشد. خرید یک ماژول ناسازگار یا دارای تعداد کانال ناکافی می‌تواند در ادامه هزینه بسیار بیشتری ایجاد کند. انتخاب براساس دیتاشیت و کد فنی دقیق، مطمئن‌ترین روش برای تهیه تجهیزات I/O صنعتی است.

سوالات متداول ماژول ورودی خروجی

ماژول ورودی خروجی چیست؟

ماژول ورودی خروجی یا I/O Module تجهیزی است که ارتباط بین PLC یا کنترلر و تجهیزات میدان را برقرار می‌کند. ورودی‌ها اطلاعات را از سنسورها دریافت می‌کنند و خروجی‌ها فرمان کنترلر را به عملگرها می‌رسانند.

I/O مخفف چیست؟

I/O مخفف Input/Output به معنی ورودی و خروجی است.

انواع ماژول I/O کدامند؟

DI، DO، AI، AO، ماژول ترکیبی، ماژول دما، High Speed I/O و Remote I/O از انواع مهم ماژول‌های ورودی و خروجی هستند.

تفاوت DI و DO چیست؟

DI یا Digital Input سیگنال دیجیتال را از تجهیزات دریافت می‌کند، در حالی که DO یا Digital Output فرمان دیجیتال را از PLC به تجهیزات ارسال می‌کند.

تفاوت AI و AO چیست؟

AI مقدار آنالوگ را از سنسور یا ترانسمیتر دریافت می‌کند و AO مقدار آنالوگ موردنظر PLC را برای تجهیزات دیگر ارسال می‌کند.

ماژول ورودی خروجی دیجیتال چیست؟

این ماژول برای سیگنال‌های صفر و یک استفاده می‌شود. شستی، لیمیت سوئیچ و سنسور از نمونه‌های ورودی و کنتاکتور و شیر برقی از نمونه تجهیزات قابل کنترل توسط خروجی دیجیتال هستند.

ماژول آنالوگ PLC چیست؟

ماژول آنالوگ برای دریافت یا ارسال مقادیر پیوسته مانند 0-10V و 4-20mA استفاده می‌شود و در سیستم‌های ابزار دقیق کاربرد زیادی دارد.

Remote I/O چیست؟

Remote I/O سیستم ورودی و خروجی توزیع‌شده‌ای است که در فاصله از PLC اصلی نصب می‌شود و از طریق شبکه صنعتی با کنترلر ارتباط برقرار می‌کند.

قیمت ماژول ورودی خروجی چقدر است؟

قیمت به برند، سری PLC، نوع کارت، تعداد کانال، نوع سیگنال و امکانات تخصصی بستگی دارد. برای استعلام دقیق باید کد فنی محصول مشخص باشد.

بهترین برند ماژول ورودی خروجی چیست؟

برندهایی مانند Siemens، Schneider Electric و Omron محصولات متنوعی در این حوزه دارند. بهترین گزینه معمولاً برندی است که با PLC و معماری اصلی پروژه سازگار باشد.

هنگام خرید ماژول I/O چه نکاتی مهم است؟

مدل PLC، تعداد کانال، نوع ورودی و خروجی، ولتاژ، نوع سیگنال، جریان خروجی، شبکه و Part Number مهم‌ترین موارد هستند.

آیا هر ماژول I/O به هر PLC متصل می‌شود؟

خیر. ماژول باید با سری و معماری کنترلر سازگار باشد. حتی محصولات یک برند نیز لزوماً با تمام CPUهای همان برند قابل استفاده نیستند.

ماژول ورودی خروجی زیمنس چه انواعی دارد؟

زیمنس برای خانواده‌های SIMATIC انواع Digital I/O، Analog I/O، Remote I/O، Technology و Safety I/O ارائه می‌کند. مدل دقیق باید متناسب با سری PLC انتخاب شود.

تفاوت Local I/O و Remote I/O چیست؟

Local I/O معمولاً نزدیک CPU نصب می‌شود اما Remote I/O در نقطه دیگری از سیستم قرار دارد و از طریق شبکه صنعتی با کنترلر اصلی ارتباط برقرار می‌کند.

چگونه تعداد ماژول I/O موردنیاز را مشخص کنیم؟

ابتدا لیست کامل ورودی و خروجی پروژه را تهیه کنید، تعداد DI، DO، AI و AO را جداگانه محاسبه کنید و سپس با درنظر گرفتن ظرفیت رزرو و تعداد کانال هر کارت، تعداد ماژول‌ها را تعیین کنید.
