شاسی مدار فرمان جوی استیک

خرید شاسی مدار فرمان جوی استیک برای تابلو برق، ماشین‌آلات صنعتی، جرثقیل، بالابر، نوار نقاله، تجهیزات جابه‌جایی و سیستم‌هایی که به کنترل جهت نیاز دارند، اهمیت زیادی دارد. شاسی جوی استیک که با نام‌هایی مثل جوی استیک صنعتی، کلید جوی استیک، شستی جوی استیک، شاسی اهرمی، کلید فرمان جوی استیک و joystick switch هم شناخته می‌شود، یکی از تجهیزات کاربردی در مدار فرمان است.

برخلاف شاسی‌های ساده استارت و استپ که معمولاً فقط یک فرمان قطع یا وصل صادر می‌کنند، شاسی مدار فرمان جوی استیک برای کنترل جهت یا ارسال چند فرمان از یک نقطه استفاده می‌شود. برای مثال، در یک جرثقیل یا بالابر ممکن است اپراتور بخواهد حرکت بالا، پایین، چپ یا راست را از طریق یک اهرم کنترل کند. در چنین شرایطی، استفاده از جوی استیک صنعتی باعث ساده‌تر شدن کنترل، کاهش تعداد شستی‌ها و افزایش سرعت عملکرد اپراتور می‌شود.

اگر قصد خرید شاسی مدار فرمان جوی استیک دارید، باید به تعداد جهت، نوع برگشت، تعداد کنتاکت، قطر نصب، جنس بدنه، برند، درجه حفاظت، نوع عملکرد ثابت یا فنری و شرایط کاری دستگاه توجه کنید. انتخاب اشتباه این قطعه می‌تواند باعث فرمان‌دهی نادرست، اختلال در حرکت دستگاه یا کاهش ایمنی سیستم شود.

الکتروجین مولر با تمرکز بر تامین تجهیزات برق صنعتی، امکان بررسی و تامین انواع شاسی مدار فرمان جوی

استیک برای تابلو برق، دستگاه‌های صنعتی و پروژه‌های کنترلی را فراهم می‌کند.

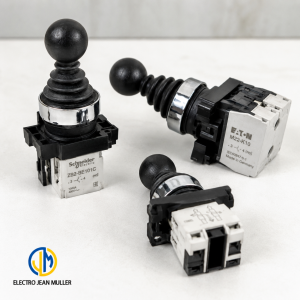

شاسی مدار فرمان جوی استیک چیست؟

شاسی مدار فرمان جوی استیک یک تجهیز فرمان‌دهنده اهرمی است که با حرکت دادن دسته یا اهرم آن، یک یا چند کنتاکت داخلی تغییر وضعیت می‌دهند. این تغییر وضعیت می‌تواند برای ارسال فرمان به کنتاکتور، رله، PLC، درایو، مدار کنترل یا تجهیزات فرمان استفاده شود.

جوی استیک صنعتی معمولاً به‌جای چند شستی جداگانه استفاده می‌شود. به‌عنوان مثال، به‌جای نصب چهار شاسی مجزا برای فرمان بالا، پایین، چپ و راست، می‌توان از یک جوی استیک چهارجهته استفاده کرد. این کار هم فضای پنل را کمتر اشغال می‌کند، هم کنترل دستگاه برای اپراتور ساده‌تر می‌شود.

تفاوت شاسی جوی استیک با شاسی معمولی

شاسی معمولی معمولاً یک فرمان ساده صادر می‌کند؛ مثل استارت، استپ یا ریست. اما شاسی جوی استیک می‌تواند چند فرمان جهت‌دار را از طریق یک اهرم صادر کند. به همین دلیل، این محصول برای کنترل حرکت، تغییر جهت و فرمان‌های چندحالته مناسب‌تر است.

برای مثال، شاسی استارت فقط فرمان راه‌اندازی می‌دهد، اما شاسی جوی استیک می‌تواند فرمان حرکت به چپ و راست، بالا و پایین یا چند وضعیت مختلف را کنترل کند. به همین دلیل، در ماشین‌آلاتی که حرکت مکانیکی دارند، جوی استیک انتخاب کاربردی‌تری است.

جوی استیک ثابت و جوی استیک فنری چه تفاوتی دارند؟

در مدل‌های فنری، اهرم پس از رها شدن به حالت وسط یا صفر برمی‌گردد. این مدل برای کاربردهایی مناسب است که فرمان فقط تا زمان نگه داشتن اهرم فعال باشد؛ مثل حرکت جرثقیل، بالابر یا نوار نقاله در یک جهت مشخص.

در مدل‌های ثابت یا ماندگار، اهرم پس از تغییر وضعیت در همان موقعیت باقی می‌ماند. این مدل زمانی کاربرد دارد که بخواهید فرمان در یک وضعیت مشخص باقی بماند تا اپراتور دوباره آن را تغییر دهد. انتخاب بین مدل فنری و ثابت باید بر اساس نوع مدار و نیاز کنترلی انجام شود.

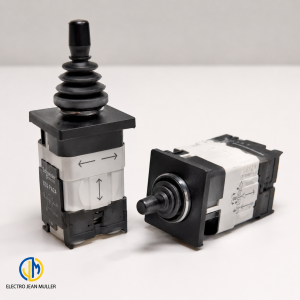

کاربرد شاسی مدار فرمان جوی استیک

شاسی مدار فرمان جوی استیک در سیستم‌هایی استفاده می‌شود که کنترل جهت، حرکت یا چند فرمان از یک نقطه اهمیت دارد. این تجهیز بیشتر در مدار فرمان و سیستم‌های کنترلی کاربرد دارد و معمولاً برای قطع و وصل مستقیم بار قدرت استفاده نمی‌شود.

کاربرد در جرثقیل و بالابر

یکی از رایج‌ترین کاربردهای شاسی جوی استیک، کنترل حرکت جرثقیل و بالابر است. اپراتور می‌تواند با حرکت دادن اهرم، فرمان بالا، پایین، چپ، راست یا حرکت عرضی و طولی را صادر کند. در این کاربرد، برگشت فنری، کیفیت مکانیزم و دقت عملکرد اهمیت زیادی دارد.

کاربرد در نوار نقاله و خطوط تولید

در بعضی خطوط تولید، اپراتور باید مسیر حرکت یا جهت عملکرد تجهیزات را کنترل کند. جوی استیک صنعتی می‌تواند برای کنترل حرکت نوار نقاله، تغییر جهت، توقف موقت یا فرمان به بخش‌های مختلف دستگاه استفاده شود. این موضوع مخصوصاً در دستگاه‌هایی که فضای پنل محدود است، کاربردی است.

کاربرد در ماشین‌آلات صنعتی

در ماشین‌آلات صنعتی، شاسی جوی استیک برای کنترل حرکت محور، تنظیم موقعیت، فرمان دستی، حرکت رفت و برگشت یا کنترل چندعملکردی استفاده می‌شود. در چنین کاربردهایی، انتخاب تعداد جهت و نوع کنتاکت بسیار مهم است.

کاربرد در تابلو برق و پنل فرمان

شاسی جوی استیک معمولاً روی درب تابلو، پنل فرمان یا جعبه کنترل نصب می‌شود. با استفاده از این تجهیز، اپراتور می‌تواند بدون نیاز به چند شستی جداگانه، فرمان‌های مختلف را از یک نقطه کنترل کند. این کار باعث نظم بیشتر پنل و کاهش پیچیدگی سیم‌کشی می‌شود.

انواع شاسی مدار فرمان جوی استیک

شاسی‌های جوی استیک بر اساس تعداد جهت، نوع برگشت، جنس بدنه، تعداد کنتاکت و نوع نصب دسته‌بندی می‌شوند. شناخت این مدل‌ها باعث می‌شود هنگام خرید، گزینه مناسب‌تری انتخاب کنید.

شاسی جوی استیک دوحالته

شاسی جوی استیک دوحالته برای کنترل دو جهت یا دو وضعیت استفاده می‌شود. برای مثال، حرکت چپ و راست، بالا و پایین یا جلو و عقب می‌تواند با این مدل کنترل شود. این نوع برای دستگاه‌هایی مناسب است که فقط به دو فرمان جهت‌دار نیاز دارند.

شاسی جوی استیک چهارحالته

شاسی جوی استیک چهارحالته برای سیستم‌هایی استفاده می‌شود که نیاز به کنترل چندجهته دارند. این مدل در جرثقیل‌ها، بالابرها، دستگاه‌های جابه‌جایی، نوار نقاله‌ها و برخی ماشین‌آلات صنعتی کاربرد زیادی دارد. در این مدل باید بررسی شود هر جهت چند کنتاکت در اختیار مدار قرار می‌دهد.

شاسی جوی استیک فنری

در مدل فنری، اهرم بعد از رها شدن به حالت مرکزی برمی‌گردد. این ویژگی برای سیستم‌هایی مناسب است که فرمان فقط در زمان نگه داشتن اهرم باید فعال باشد. در بسیاری از کاربردهای حرکتی، مدل فنری ایمنی و کنترل بهتری ایجاد می‌کند، چون پس از رها شدن اهرم، فرمان قطع می‌شود.

شاسی جوی استیک ثابت

در مدل ثابت، اهرم در وضعیت انتخاب‌شده باقی می‌ماند. این مدل برای انتخاب حالت کاری یا فرمان‌هایی مناسب است که باید تا زمان تغییر توسط اپراتور فعال بمانند. هنگام خرید این مدل باید مطمئن شوید که مدار شما به فرمان ماندگار نیاز دارد، نه فرمان لحظه‌ای.

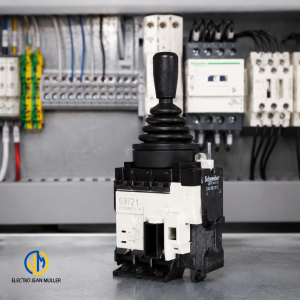

قیمت شاسی مدار فرمان جوی استیک

قیمت شاسی مدار فرمان جوی استیک به عوامل مختلفی بستگی دارد. در نتایج صفحه اول گوگل هم دیده می‌شود که رقبا بیشتر روی قیمت جوی استیک صنعتی، دوحالته ثابت، مدل CNTD و مدل‌های اشنایدر کار کرده‌اند. این یعنی کاربران هنگام خرید فقط دنبال یک شاسی ساده نیستند؛ معمولاً می‌خواهند بدانند چه نوع جوی استیکی برای دستگاه یا تابلو آن‌ها مناسب‌تر است.

ممکن است دو جوی استیک از نظر ظاهر شبیه باشند، اما از نظر تعداد جهت، نوع برگشت، کیفیت کنتاکت، جنس بدنه، درجه حفاظت، برند و طول عمر مکانیکی تفاوت زیادی داشته باشند. به همین دلیل، در خرید شاسی جوی استیک نباید فقط قیمت پایین را ملاک قرار داد.

عوامل موثر بر قیمت شاسی جوی استیک

قیمت روز جوی استیک صنعتی را چطور استعلام بگیریم؟

برای استعلام دقیق قیمت، بهتر است تعداد جهت، نوع برگشت، برند، جنس بدنه، قطر نصب، تعداد کنتاکت، درجه حفاظت و تعداد موردنیاز مشخص شود. اگر برای تعویض قطعه قبلی اقدام می‌کنید، عکس محصول، کد فنی و نقشه کنتاکت‌ها می‌تواند انتخاب جایگزین را دقیق‌تر کند.

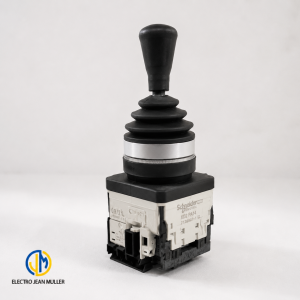

راهنمای خرید شاسی مدار فرمان جوی استیک

برای خرید شاسی مدار فرمان جوی استیک، ابتدا باید مشخص کنید این قطعه قرار است چه فرمان‌هایی را کنترل کند. آیا فقط دو جهت دارید یا چهار جهت؟ آیا فرمان باید لحظه‌ای باشد یا ماندگار؟ آیا جوی استیک روی تابلو نصب می‌شود یا روی جعبه کنترل دستگاه؟ آیا محیط نصب دارای گردوغبار، رطوبت یا ضربه است؟

انتخاب بر اساس تعداد جهت

اگر فقط به دو فرمان نیاز دارید، مدل دوحالته انتخاب مناسبی است. اما اگر باید چهار جهت کنترل شود، مثل بالا، پایین، چپ و راست، مدل چهارحالته گزینه بهتری است. انتخاب تعداد جهت باید دقیقاً با نیاز مدار و نقشه فرمان هماهنگ باشد.

انتخاب بر اساس فنری یا ثابت بودن

در ماشین‌آلات حرکتی، مدل فنری معمولاً انتخاب ایمن‌تری است، چون با رها شدن اهرم، فرمان قطع می‌شود. اما برای انتخاب حالت کاری یا وضعیت ماندگار، مدل ثابت مناسب‌تر است. قبل از خرید باید مشخص شود دستگاه شما به کدام نوع عملکرد نیاز دارد.

انتخاب بر اساس نوع کنتاکت

در شاسی‌های جوی استیک، هر جهت می‌تواند یک یا چند کنتاکت را فعال کند. بعضی مدل‌ها کنتاکت NO دارند، بعضی مدل‌ها ترکیب NO و NC ارائه می‌کنند. اگر قرار است فرمان به PLC، رله یا کنتاکتور ارسال شود، باید نوع کنتاکت با نقشه مدار سازگار باشد.

انتخاب بر اساس جنس بدنه

اگر جوی استیک در محیط صنعتی سنگین، محل دارای ضربه یا دستگاهی با استفاده مداوم نصب می‌شود، مدل فلزی انتخاب مطمئن‌تری است. برای تابلوهای عمومی یا پروژه‌های سبک‌تر، مدل پلاستیکی می‌تواند از نظر اقتصادی مناسب‌تر باشد.

انتخاب بر اساس قطر نصب

بسیاری از تجهیزات فرمان با قطر نصب 22 میلی‌متر تولید می‌شوند، اما قبل از خرید باید قطر سوراخ تابلو، عمق پشت پنل و فضای لازم برای کنتاکت‌ها بررسی شود. انتخاب اشتباه قطر نصب می‌تواند باعث مشکل در مونتاژ یا نیاز به تغییر مکانیکی در تابلو شود.

مزایا و محدودیت‌های شاسی مدار فرمان جوی استیک

جوی استیک صنعتی برای کنترل جهت و چند فرمان از یک نقطه بسیار کاربردی است، اما باید درست انتخاب و نصب شود.

چه زمانی شاسی جوی استیک انتخاب خوبی است؟

وقتی دستگاه شما به کنترل جهت، حرکت دستی، فرمان رفت و برگشت، کنترل چندحالته یا فرمان‌های حرکتی نیاز دارد، شاسی جوی استیک انتخاب مناسبی است. این قطعه برای جرثقیل، بالابر، نوار نقاله، ماشین‌آلات صنعتی و پنل‌های فرمان کاربرد زیادی دارد.

چه زمانی جوی استیک به‌تنهایی کافی نیست؟

اگر هدف کنترل بار قدرت، موتورهای سنگین یا مدارهای حساس ایمنی باشد، جوی استیک به‌تنهایی کافی نیست. این قطعه باید در مدار فرمان استفاده شود و کنترل اصلی توسط کنتاکتور، درایو، رله، PLC یا تجهیزات حفاظتی مناسب انجام شود.

برندهای شاسی مدار فرمان جوی استیک قابل تامین

در این دسته، فقط برندهایی باید معرفی شوند که برای جوی استیک صنعتی، شاسی اهرمی یا تجهیزات فرمان نزدیک به این کاربرد محصول قابل بررسی دارند.

اشنایدر

اشنایدر در خانواده Harmony مدل‌های جوی استیک صنعتی دارد. این برند برای تابلوهای حرفه‌ای، ماشین‌آلات و پروژه‌هایی که کیفیت ساخت و دوام اهمیت دارد، گزینه قابل بررسی است.

زیمنس

زیمنس در سری SIRIUS ACT تجهیزات فرمان و مدل‌های جوی استیک 2 و 4 وضعیته ارائه می‌کند. این برند برای پروژه‌های صنعتی، ماشین‌سازی و تابلوهای حرفه‌ای قابل بررسی است.

ایتون

ایتون در سری M22 محصولات Joystick دارد. این برند برای تابلوهای فرمان، ماشین‌آلات و سیستم‌هایی که تجهیزات فرمان صنعتی با دوام نیاز دارند، گزینه مناسبی است.

شراک

شراک در Series MM دسته جوی استیک و تجهیزات فرمان مرتبط ارائه می‌کند. این برند برای پروژه‌های صنعتی و تابلوهایی که از تجهیزات اروپایی استفاده می‌کنند، قابل بررسی است.

آتونیکس

آتونیکس در دسته کنترل‌سوئیچ‌ها و Selector Switchهای اهرمی مدل‌هایی دارد که برای بعضی کاربردهای نزدیک به جوی استیک و فرمان چندحالته قابل بررسی هستند. هنگام انتخاب این برند باید مدل دقیق و نوع عملکرد با نیاز مدار تطبیق داده شود.

خرید شاسی مدار فرمان جوی استیک از الکتروجین مولر

برای خرید شاسی مدار فرمان جوی استیک، بهتر است قبل از ثبت سفارش مشخص کنید این قطعه قرار است چه فرمان‌هایی را کنترل کند. تعداد جهت، نوع برگشت، نوع کنتاکت، جنس بدنه، برند، قطر نصب و شرایط محیطی باید از ابتدا بررسی شود.

الکتروجین مولر می‌تواند بر اساس نیاز پروژه، مدل مناسب شاسی جوی استیک را از نظر فنی و اقتصادی بررسی کند. هدف این است که محصول انتخاب‌شده فقط از نظر قیمت مناسب نباشد، بلکه در مدار فرمان عملکرد دقیق، پایدار و قابل اعتماد داشته باشد.

قبل از ثبت سفارش چه اطلاعاتی آماده کنیم؟

برای انتخاب دقیق‌تر، بهتر است این اطلاعات را آماده داشته باشید: تعداد جهت، مدل ثابت یا فنری، برند موردنظر، جنس بدنه، قطر نصب، تعداد کنتاکت NO و NC، محل نصب، نوع دستگاه، شرایط محیطی، تعداد موردنیاز و در صورت تعویض، عکس یا کد فنی جوی استیک قبلی.

جمع‌بندی

شاسی مدار فرمان جوی استیک یکی از تجهیزات کاربردی در تابلو برق، ماشین‌آلات صنعتی و سیستم‌های کنترل جهت است. این قطعه برای فرمان‌دهی چندحالته، کنترل حرکت، کاهش تعداد شستی‌ها و ساده‌تر شدن کار اپراتور استفاده می‌شود. هنگام خرید شاسی جوی استیک باید به تعداد جهت، ثابت یا فنری بودن، نوع کنتاکت، جنس بدنه، قطر نصب، برند و شرایط محیطی توجه کنید.

اگر قصد خرید شاسی مدار فرمان جوی استیک با قیمت روز و انتخاب دقیق دارید، الکتروجین مولر می‌تواند بر اساس مشخصات پروژه، مدل مناسب را از میان گزینه‌های قابل تامین بررسی و پیشنهاد کند.

سوالات متداول :

شاسی مدار فرمان جوی استیک چیست؟

شاسی مدار فرمان جوی استیک یک تجهیز فرمان‌دهنده اهرمی است که برای کنترل جهت، حرکت یا چند فرمان از یک نقطه در مدار فرمان استفاده می‌شود.

قیمت شاسی مدار فرمان جوی استیک چقدر است؟

قیمت شاسی جوی استیک به برند، تعداد جهت، نوع برگشت، جنس بدنه، تعداد کنتاکت، درجه حفاظت و کیفیت مکانیزم بستگی دارد.

جوی استیک دوحالته چه کاربردی دارد؟

جوی استیک دوحالته برای کنترل دو جهت یا دو وضعیت استفاده می‌شود؛ مثل چپ و راست، بالا و پایین یا جلو و عقب.

جوی استیک چهارحالته برای چه کاری مناسب است؟

جوی استیک چهارحالته برای کنترل چهار جهت کاربرد دارد و معمولاً در جرثقیل، بالابر، ماشین‌آلات و تجهیزات جابه‌جایی استفاده می‌شود.

جوی استیک فنری بهتر است یا ثابت؟

اگر فرمان باید فقط هنگام نگه داشتن اهرم فعال باشد، مدل فنری بهتر است. اگر فرمان باید در یک وضعیت باقی بماند، مدل ثابت مناسب‌تر است.

آیا شاسی جوی استیک برای قطع مستقیم موتور مناسب است؟

خیر. شاسی جوی استیک معمولاً در مدار فرمان استفاده می‌شود و برای قطع و وصل مستقیم بار قدرت یا موتور صنعتی به‌تنهایی مناسب نیست.

بهترین برند شاسی جوی استیک کدام است؟

بهترین برند به نوع پروژه، بودجه، موجودی بازار و مشخصات فنی موردنیاز بستگی دارد. اشنایدر، زیمنس، ایتون، شراک و آتونیکس از برندهای قابل بررسی در این دسته هستند.

هنگام تعویض شاسی جوی استیک به چه نکته‌ای توجه کنیم؟

هنگام تعویض باید تعداد جهت، نوع برگشت، تعداد کنتاکت، قطر نصب، نقشه کنتاکت‌ها، جنس بدنه و فضای نصب بررسی شود. ظاهر مشابه همیشه به معنی جایگزینی درست نیست.
