خرید شاسی مدار فرمان استارت برای راهاندازی ایمن و اصولی تجهیزات در تابلو برق، مدار فرمان، ماشینآلات صنعتی و سیستمهای کنترلی اهمیت زیادی دارد. شاسی استارت که با نامهایی مثل شستی استارت، پوش باتن استارت، شاسی سبز مدار فرمان و کلید استارت لحظهای هم شناخته میشود، یکی از اصلیترین اجزای مدار فرمان است و برای ارسال فرمان شروع به کار یا راهاندازی تجهیزات استفاده میشود.
در بسیاری از تابلوهای برق، اپراتور با فشار دادن شاسی استارت، فرمان وصل به مدار کنترل ارسال میکند. این فرمان میتواند باعث تحریک بوبین کنتاکتور، فعال شدن رله، شروع کار موتور، راهاندازی پمپ، فن، کمپرسور، نوار نقاله یا بخشی از ماشینآلات صنعتی شود. به همین دلیل، انتخاب درست شاسی استارت فقط یک خرید ساده نیست؛ بلکه روی ایمنی، دوام مدار، سرعت عملکرد و کیفیت کنترل تجهیزات تاثیر مستقیم دارد.
اگر قصد خرید شاسی مدار فرمان استارت دارید، باید به نوع کنتاکت، رنگ، قطر نصب، جنس بدنه، برند، چراغدار بودن یا نبودن، درجه حفاظت، کیفیت مکانیزم برگشت و شرایط محیطی توجه کنید. در این صفحه، راهنمای کامل انتخاب و خرید شاسی استارت را بررسی میکنیم تا بتوانید مدل مناسب را بر اساس نیاز تابلو یا پروژه انتخاب کنید.
الکتروجین مولر با تمرکز بر تامین تجهیزات برق صنعتی، امکان بررسی و تامین انواع شاسی مدار فرمان استارت برای تابلو برق، مدار فرمان، ماشینآلات صنعتی و پروژههای کنترلی را فراهم میکند.

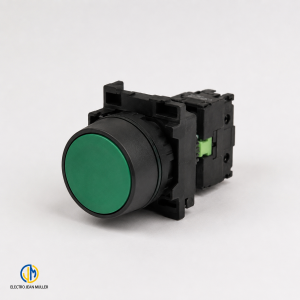

شاسی مدار فرمان استارت چیست - الکتروجین مولر
شاسی مدار فرمان استارت چیست؟
شاسی مدار فرمان استارت یک تجهیز کنترلی فشاری است که برای صدور فرمان راهاندازی استفاده میشود. این شاسی معمولاً بهصورت لحظهای عمل میکند؛ یعنی زمانی که اپراتور دکمه را فشار میدهد، کنتاکت داخلی تغییر وضعیت میدهد و بعد از رها کردن دکمه، شاسی به حالت اولیه برمیگردد.
در بیشتر مدارهای فرمان، شاسی استارت از نوع نرمال باز یا NO استفاده میشود. کنتاکت NO در حالت عادی باز است و با فشار دادن شاسی بسته میشود. همین بسته شدن لحظهای مسیر فرمان، باعث ارسال سیگنال به بوبین کنتاکتور یا ورودی مدار کنترل میشود.
چرا شاسی استارت معمولاً سبز است؟
در طراحی تابلو برق، رنگها برای تشخیص سریع عملکرد تجهیزات استفاده میشوند. شاسی استارت معمولاً سبز رنگ است، چون رنگ سبز در بسیاری از مدارهای فرمان به معنی شروع، وصل یا راهاندازی است. این موضوع باعث میشود اپراتور در زمان کار با تابلو، فرمان راهاندازی را سریعتر و با خطای کمتر تشخیص دهد.
البته رنگ شاسی باید با استاندارد طراحی تابلو، نوع کاربرد و سلیقه مهندسی پروژه هماهنگ باشد. در بعضی پروژهها ممکن است از رنگهای دیگر هم برای فرمانهای خاص استفاده شود، اما رایجترین انتخاب برای شاسی استارت، رنگ سبز است.
تفاوت شاسی استارت با شاسی استپ
شاسی استارت معمولاً برای راهاندازی استفاده میشود و اغلب دارای کنتاکت NO است. اما شاسی استپ برای توقف یا قطع فرمان استفاده میشود و معمولاً با کنتاکت NC در مدار قرار میگیرد. در یک مدار فرمان استاندارد، شاسی استارت و شاسی استپ معمولاً کنار هم استفاده میشوند؛ یکی برای شروع و دیگری برای توقف.
کاربرد شاسی مدار فرمان استارت
شاسی مدار فرمان استارت در هر سیستمی استفاده میشود که نیاز به فرمان دستی برای شروع عملکرد داشته باشد. این قطعه در تابلوهای برق صنعتی، تابلوهای کنترل موتور، ماشینآلات، خطوط تولید، پمپها، فنها، کمپرسورها، نوار نقالهها، دستگاههای بستهبندی و سیستمهای اتوماسیون کاربرد دارد.
در مدارهای صنعتی، شاسی استارت معمولاً مستقیماً بار قدرت را قطع و وصل نمیکند. وظیفه اصلی آن ارسال فرمان به مدار کنترل است. برای مثال، شاسی استارت میتواند بوبین کنتاکتور را تحریک کند و کنتاکتور وظیفه وصل مدار قدرت را بر عهده بگیرد. این ساختار باعث افزایش ایمنی و کنترل بهتر تجهیزات میشود.
کاربرد در تابلو برق
در تابلو برق، شاسی استارت معمولاً روی درب تابلو یا پنل فرمان نصب میشود. اپراتور بدون باز کردن درب تابلو میتواند فرمان راهاندازی را صادر کند. این موضوع هم ایمنی کار را افزایش میدهد و هم دسترسی به فرمانهای اصلی را سادهتر میکند.
کاربرد در مدار فرمان موتور
یکی از رایجترین کاربردهای شاسی استارت، استفاده در مدار فرمان موتور است. در این مدار، با فشردن شاسی استارت، بوبین کنتاکتور فعال میشود و موتور شروع به کار میکند. سپس مدار خودنگهدار باعث میشود پس از رها کردن شاسی، کنتاکتور همچنان در وضعیت وصل باقی بماند؛ تا زمانی که شاسی استپ یا تجهیز حفاظتی مدار را قطع کند.
کاربرد در ماشینآلات صنعتی
در ماشینآلات صنعتی، شاسی استارت نقش فرمان شروع کار دستگاه را دارد. اپراتور با فشار دادن این شاسی، چرخه کاری دستگاه را آغاز میکند. به همین دلیل، کیفیت مکانیکی، عمر کاری، برگشتپذیری دقیق و عملکرد مطمئن شاسی استارت در ماشینآلات اهمیت زیادی دارد.

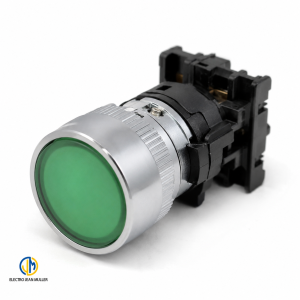

انواع شاسی مدار فرمان استارت - الکتروجین مولر
انواع شاسی مدار فرمان استارت
شاسی استارت بر اساس نوع عملکرد، شکل ظاهری، جنس بدنه، چراغدار بودن، نوع کنتاکت و برند دستهبندی میشود. انتخاب درست نوع شاسی به شرایط تابلو، نوع مدار و محیط نصب بستگی دارد.
| نوع شاسی استارت | ویژگی | کاربرد پیشنهادی |
|---|---|---|
| شاسی استارت ساده | بدون چراغ و معمولاً لحظهای | تابلو برق عمومی و مدارهای فرمان ساده |
| شاسی استارت چراغدار | دارای نمایشگر نوری وضعیت | تابلوهایی که نیاز به نمایش وضعیت فرمان دارند |
| شاسی استارت فلزی | بدنه مقاومتر و صنعتیتر | محیطهای صنعتی و تابلوهای حرفهای |
| شاسی استارت پلاستیکی | اقتصادی و پرکاربرد | تابلوهای عمومی و پروژههای سبکتر |
| شاسی استارت با کنتاکت NO | رایجترین مدل برای فرمان راهاندازی | مدار فرمان موتور، پمپ، فن و کنتاکتور |
| شاسی استارت 22 میلیمتری | قطر نصب رایج در تابلو برق | بیشتر پنلهای صنعتی و تابلوهای استاندارد |
شاسی استارت ساده
شاسی استارت ساده برای مدارهایی استفاده میشود که فقط به فرمان راهاندازی نیاز دارند و نمایش وضعیت لازم نیست. این مدل به دلیل قیمت مناسب، نصب آسان و کاربرد گسترده، یکی از پرفروشترین گزینهها در تابلوهای برق و مدارهای فرمان است.
شاسی استارت چراغدار
شاسی استارت چراغدار علاوه بر ارسال فرمان، امکان نمایش وضعیت را هم فراهم میکند. این مدل برای تابلوهایی مناسب است که اپراتور باید بهصورت دیداری متوجه وضعیت عملکرد یا آمادهبهکار بودن مدار شود. هنگام خرید این مدل باید به ولتاژ چراغ، رنگ، نوع کنتاکت و سازگاری با مدار توجه شود.
شاسی استارت فلزی
شاسی استارت فلزی معمولاً برای محیطهای صنعتی و تابلوهایی انتخاب میشود که دوام، ظاهر حرفهای و مقاومت بیشتر اهمیت دارد. این مدلها نسبت به نمونههای پلاستیکی قیمت بالاتری دارند، اما برای پروژههای سنگینتر انتخاب مطمئنتری هستند.
شاسی استارت پلاستیکی
شاسی استارت پلاستیکی گزینهای اقتصادی و کاربردی برای بسیاری از تابلوهای عمومی و صنعتی سبک است. اگر محیط نصب شرایط سختی ندارد و هدف، اجرای یک مدار فرمان استاندارد با هزینه مناسب است، مدل پلاستیکی میتواند انتخاب خوبی باشد.

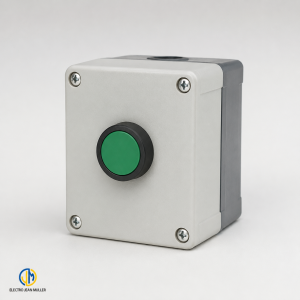

قیمت شاسی مدار فرمان استارت - الکتروجین مولر
قیمت شاسی مدار فرمان استارت
قیمت شاسی مدار فرمان استارت به چند عامل بستگی دارد و نمیتوان فقط با دیدن ظاهر محصول درباره قیمت آن تصمیم گرفت. ممکن است دو شاسی سبز از نظر ظاهری شبیه باشند، اما از نظر برند، کیفیت کنتاکت، جنس بدنه، نوع مکانیزم، چراغدار بودن و درجه حفاظت تفاوت زیادی داشته باشند.
در خرید شاسی استارت، قیمت پایین همیشه معیار درستی نیست. اگر شاسی کیفیت مناسبی نداشته باشد، ممکن است بعد از مدتی گیر کند، کنتاکت آن ضعیف شود، فرمان بهدرستی ارسال نشود یا باعث قطع و وصل نامطمئن مدار شود. در مدار فرمان، همین خطاهای کوچک میتواند باعث توقف دستگاه یا اختلال در عملکرد تابلو شود.
عوامل موثر بر قیمت شاسی استارت
| عامل موثر | توضیح |
|---|---|
| برند | برندهای معتبر معمولاً قیمت بالاتر و دوام بیشتری دارند. |
| جنس بدنه | مدلهای فلزی معمولاً گرانتر از مدلهای پلاستیکی هستند. |
| چراغدار بودن | شاسی استارت چراغدار معمولاً قیمت بیشتری دارد. |
| تعداد کنتاکت | تعداد و نوع کنتاکت NO/NC روی قیمت اثر دارد. |
| درجه حفاظت | مدلهای مقاومتر در برابر گردوغبار و رطوبت قیمت بالاتری دارند. |
| قطر نصب | مدلهای استاندارد 22 میلیمتری رایجتر و در دسترستر هستند. |
| کیفیت مکانیزم | عمر مکانیکی و کیفیت برگشت دکمه روی ارزش خرید اثر دارد. |
قیمت روز شاسی استارت را چطور استعلام بگیریم؟
برای استعلام دقیق قیمت، بهتر است نوع شاسی، برند، جنس بدنه، چراغدار یا ساده بودن، تعداد کنتاکت، رنگ، قطر نصب و تعداد موردنیاز را مشخص کنید. اگر برای تعویض قطعه قدیمی اقدام میکنید، عکس محصول قبلی یا کد فنی آن میتواند انتخاب مدل جایگزین را دقیقتر کند.
راهنمای خرید شاسی مدار فرمان استارت
برای خرید شاسی مدار فرمان استارت، اول باید مشخص شود شاسی قرار است در چه مداری استفاده شود. آیا برای راهاندازی کنتاکتور است؟ آیا روی تابلو برق نصب میشود؟ آیا چراغدار بودن لازم است؟ آیا محیط نصب رطوبت یا گردوغبار دارد؟ آیا به مدل فلزی نیاز دارید یا پلاستیکی کافی است؟
انتخاب بر اساس نوع کنتاکت
در بیشتر مدارهای فرمان، شاسی استارت با کنتاکت NO استفاده میشود. با فشار دادن شاسی، کنتاکت بسته میشود و فرمان راهاندازی ارسال میگردد. اگر مدار شما به بیش از یک فرمان همزمان نیاز داشته باشد، ممکن است به تعداد کنتاکت بیشتر یا ماژول کنتاکت اضافه نیاز داشته باشید.
انتخاب بر اساس جنس بدنه
اگر تابلو در محیط صنعتی سنگین، کارگاه، کارخانه یا محل دارای ضربه و آلودگی نصب میشود، شاسی فلزی انتخاب مناسبتری است. اگر پروژه عمومیتر است و شرایط محیطی سختی وجود ندارد، مدل پلاستیکی هم میتواند پاسخگو باشد.
انتخاب بر اساس چراغدار بودن
اگر میخواهید وضعیت آمادهبهکار، فرمان فعال یا وضعیت روشن بودن مدار از روی شاسی مشخص باشد، مدل چراغدار انتخاب بهتری است. اما اگر فقط فرمان لحظهای نیاز دارید و نمایش وضعیت اهمیت ندارد، شاسی استارت ساده اقتصادیتر است.
انتخاب بر اساس قطر نصب
در بسیاری از تابلوهای برق، قطر نصب رایج برای شاسیها 22 میلیمتر است. قبل از خرید باید بررسی کنید سوراخ پنل، قاب نصب و ابعاد شاسی با تابلو هماهنگ باشد. انتخاب اشتباه قطر نصب میتواند باعث نیاز به تغییر مکانیکی روی درب تابلو شود.
انتخاب بر اساس برند
برند معتبر در شاسی استارت اهمیت دارد، چون این قطعه ممکن است بارها در طول روز فشرده شود. کیفیت کنتاکت، دوام فنر، برگشت دکمه، کیفیت بدنه و امکان تامین لوازم جانبی از مواردی هستند که در برندهای بهتر، قابل اعتمادتر هستند.

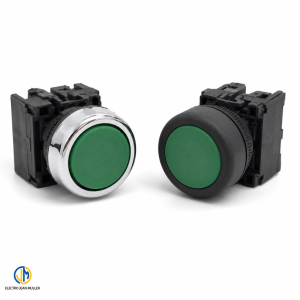

خرید شاسی مدار فرمان استارت - الکتروجین مولر
مزایا و معایب شاسی مدار فرمان استارت
شاسی استارت قطعهای ساده اما کاربردی است. مزیت اصلی آن، ایجاد فرمان دستی مطمئن برای شروع عملکرد مدار است. با این حال، انتخاب اشتباه یا نصب نادرست میتواند باعث خطای فرمان شود.
| مزایا | محدودیتها |
|---|---|
| نصب ساده روی درب تابلو یا پنل | نیاز به انتخاب درست کنتاکت NO دارد |
| قیمت مناسب نسبت به نقش کنترلی | برای قطع و وصل مستقیم بار قدرت مناسب نیست |
| مناسب برای راهاندازی کنتاکتور و مدار فرمان | مدل بیکیفیت ممکن است دچار گیر مکانیکی شود |
| تنوع در مدل ساده، چراغدار، فلزی و پلاستیکی | در محیطهای سخت باید درجه حفاظت بررسی شود |
| دسترسی سریع اپراتور به فرمان راهاندازی | نصب اشتباه میتواند عملکرد مدار را مختل کند |
چه زمانی شاسی استارت انتخاب درستی است؟
وقتی هدف شما ارسال فرمان لحظهای برای راهاندازی مدار، فعال کردن کنتاکتور، شروع کار موتور، روشن کردن پمپ یا آغاز چرخه کاری یک دستگاه است، شاسی استارت انتخاب استاندارد و کاربردی است.
چه زمانی شاسی استارت بهتنهایی کافی نیست؟
اگر قصد دارید بار قدرت، موتور یا مصرفکننده سنگین را مستقیماً قطع و وصل کنید، شاسی استارت بهتنهایی کافی نیست. در این شرایط باید شاسی در مدار فرمان قرار گیرد و تجهیزاتی مانند کنتاکتور، کلید حرارتی، بیمتال، رله یا PLC وظیفه کنترل اصلی را بر عهده بگیرند.
برندهای شاسی مدار فرمان استارت قابل تامین
در انتخاب برند شاسی استارت، باید به نوع پروژه، بودجه، موجودی، کیفیت ساخت و هماهنگی با سایر تجهیزات تابلو توجه شود. برای پروژههای صنعتی، بهتر است از برندهایی استفاده شود که در حوزه پوش باتن، چراغ سیگنال و تجهیزات فرمان سابقه و محصول مستقیم دارند.
اشنایدر
اشنایدر در سری Harmony، شاسیها و پوش باتنهای صنعتی متنوعی برای تابلو برق و ماشینآلات ارائه میکند. این برند برای پروژههایی که کیفیت ساخت، ظاهر حرفهای و هماهنگی با تجهیزات فرمان اهمیت دارد، گزینه قابل بررسی است.
زیمنس
زیمنس با سری SIRIUS ACT در حوزه شاسی، چراغ سیگنال و تجهیزات فرمان شناخته میشود. این محصولات بیشتر برای تابلوهای صنعتی، ماشینسازها و پروژههای حرفهای مورد استفاده قرار میگیرند.
ایتون
ایتون در سری M22 و RMQ تجهیزات فرمان، شستی و پوش باتنهای صنعتی ارائه میکند. این برند برای تابلوهای برق، مدار فرمان، ماشینآلات و پروژههایی که دوام و کیفیت مکانیکی اهمیت دارد، قابل بررسی است.
امرون
امرون در دسته شستیهای 22 میلیمتری و تجهیزات کنترلی، مدلهای مرتبط با شاسی و پوش باتن دارد. این برند برای سیستمهای اتوماسیون، تابلوهای کنترل و ماشینآلات صنعتی گزینه مناسبی محسوب میشود.
آتونیکس
آتونیکس سری S2PR را بهعنوان شاسی 22 و 25 میلیمتری عرضه میکند. این برند برای پروژههایی که به گزینه اقتصادی، کاربردی و مناسب اتوماسیون نیاز دارند، قابل بررسی است.
شراک
شراک در دسته تجهیزات فرمان و سیگنالینگ، شاسیها و پوش باتنهای صنعتی دارد. این برند برای پروژههایی که از تجهیزات اروپایی و تابلوهای صنعتی استفاده میکنند، گزینه قابل بررسی است.

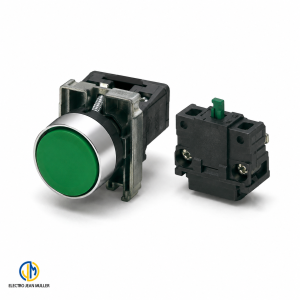

برندهای شاسی مدار فرمان استارت - الکتروجین مولر
خرید شاسی مدار فرمان استارت از الکتروجین مولر
برای خرید شاسی مدار فرمان استارت، بهتر است قبل از ثبت سفارش مشخص کنید که شاسی برای چه نوع مدار یا تابلویی استفاده میشود. مواردی مثل رنگ، برند، نوع کنتاکت، جنس بدنه، چراغدار بودن، قطر نصب و تعداد موردنیاز باید از ابتدا مشخص باشند.
الکتروجین مولر میتواند بر اساس نیاز پروژه، مدل مناسب شاسی استارت را از نظر فنی و اقتصادی بررسی کند. هدف این است که محصول انتخابشده فقط از نظر قیمت مناسب نباشد، بلکه در مدار فرمان عملکرد پایدار، ایمن و قابل اعتماد داشته باشد.
قبل از ثبت سفارش چه اطلاعاتی آماده کنیم؟
برای انتخاب دقیقتر، بهتر است این اطلاعات را آماده داشته باشید: برند موردنظر، رنگ شاسی، جنس بدنه، قطر نصب، تعداد کنتاکت NO و NC، ساده یا چراغدار بودن، محل نصب، نوع کاربرد، تعداد موردنیاز و در صورت تعویض، عکس یا کد فنی شاسی قبلی.
جمعبندی
شاسی مدار فرمان استارت یکی از مهمترین تجهیزات کنترلی در تابلو برق و مدار فرمان است. این قطعه برای صدور فرمان راهاندازی، فعال کردن کنتاکتور، شروع کار موتور، پمپ، فن، ماشینآلات و سیستمهای صنعتی استفاده میشود. هنگام خرید شاسی استارت باید به نوع کنتاکت، رنگ، جنس بدنه، چراغدار بودن، قطر نصب، برند و شرایط محیطی توجه کنید.
اگر قصد خرید شاسی مدار فرمان استارت با قیمت روز و انتخاب دقیق دارید، الکتروجین مولر میتواند بر اساس مشخصات پروژه، مدل مناسب را از میان برندهای معتبر و گزینههای قابل تامین بررسی و پیشنهاد کند.
سوالات متداول :
شاسی مدار فرمان استارت چیست؟
شاسی مدار فرمان استارت یک دکمه کنترلی است که برای ارسال فرمان راهاندازی به مدار فرمان استفاده میشود. این شاسی معمولاً لحظهای و دارای کنتاکت NO است.
قیمت شاسی مدار فرمان استارت چقدر است؟
قیمت شاسی استارت به برند، جنس بدنه، چراغدار بودن، تعداد کنتاکت، درجه حفاظت، کیفیت مکانیزم و موجودی بازار بستگی دارد.
شاسی استارت چه رنگی است؟
شاسی استارت معمولاً سبز رنگ است. رنگ سبز در بسیاری از تابلوهای برق به معنی شروع، راهاندازی یا وصل فرمان استفاده میشود.
شاسی استارت NO است یا NC؟
در بیشتر مدارهای فرمان، شاسی استارت از نوع NO یا نرمال باز است. با فشار دادن شاسی، کنتاکت بسته میشود و فرمان راهاندازی ارسال میگردد.
آیا شاسی استارت برای روشن کردن مستقیم موتور مناسب است؟
خیر. شاسی استارت برای مدار فرمان استفاده میشود و نباید بهتنهایی برای قطع و وصل مستقیم بار قدرت یا موتور صنعتی استفاده شود. برای موتور معمولاً از کنتاکتور و تجهیزات حفاظتی استفاده میشود.
شاسی استارت چراغدار بهتر است یا ساده؟
اگر نمایش وضعیت مدار یا فرمان برای اپراتور مهم است، شاسی چراغدار انتخاب بهتری است. اگر فقط فرمان لحظهای نیاز دارید، مدل ساده اقتصادیتر و کافی است.
بهترین برند شاسی استارت کدام است؟
بهترین برند به نوع پروژه، بودجه و موجودی بازار بستگی دارد. برندهایی مانند اشنایدر، زیمنس، ایتون، امرون، آتونیکس و شراک از گزینههای قابل بررسی در دسته شاسی مدار فرمان استارت هستند.
هنگام تعویض شاسی استارت به چه نکتهای توجه کنیم؟
هنگام تعویض، فقط رنگ و ظاهر شاسی را ملاک قرار ندهید. باید قطر نصب، نوع کنتاکت، تعداد کنتاکت، چراغدار بودن، ولتاژ چراغ در صورت وجود و ابعاد نصب بررسی شود.
