رله نشت جریان

خرید رله نشت جریان برای بسیاری از تابلو‌سازها، تکنسین‌های برق صنعتی، کارخانه‌ها، پیمانکاران برق، واحدهای نگهداری و تعمیرات و مجریان پروژه‌های صنعتی اهمیت زیادی دارد. رله نشت جریان که با نام‌هایی مثل رله نشتی جریان، رله ارت فالت، رله حفاظت جریان نشتی و Earth Leakage Relay هم شناخته می‌شود، یکی از تجهیزات حفاظتی مهم در تابلو برق و سیستم‌های فشار ضعیف است.

وظیفه اصلی این رله، تشخیص جریان نشتی به زمین و ارسال فرمان قطع یا هشدار است. زمانی که در مدار، نشتی جریان ایجاد شود، رله نشت جریان اختلاف جریان رفت و برگشت را تشخیص می‌دهد و در صورت عبور مقدار نشتی از حد تنظیم‌شده، فرمان لازم را به کلید، کنتاکتور، شنت تریپ یا آلارم ارسال می‌کند. این عملکرد می‌تواند از برق‌گرفتگی، آتش‌سوزی، آسیب به تجهیزات، خرابی عایق و توقف ناگهانی سیستم جلوگیری کند.

اگر قصد خرید رله نشت جریان دارید، فقط توجه به قیمت کافی نیست. باید بدانید رله برای چه نوع شبکه‌ای استفاده می‌شود، مقدار حساسیت آن چقدر است، زمان قطع چگونه تنظیم می‌شود، به چه نوع ترانس کوربالانس نیاز دارد، خروجی آن چه مدلی است و با چه کلید یا تجهیزی قرار است هماهنگ شود. در این صفحه، راهنمای کامل انتخاب و خرید رله نشت جریان را بررسی می‌کنیم تا بتوانید بر اساس نیاز واقعی پروژه، انتخاب دقیق‌تری داشته باشید.

الکتروجین مولر با تمرکز بر تامین تجهیزات برق صنعتی، امکان بررسی و تامین رله نشت جریان مناسب برای تابلوهای صنعتی، پروژه‌های ساختمانی، کارگاه‌ها، کارخانه‌ها و سیستم‌های حفاظتی را فراهم می‌کند.

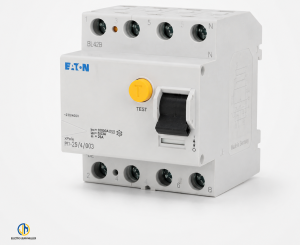

رله نشت جریان چیست - الکتروجین مولر

رله نشت جریان چیست؟

رله نشت جریان یک تجهیز حفاظتی است که برای تشخیص جریان نشتی در مدار استفاده می‌شود. در حالت عادی، جریان ورودی و خروجی مدار باید با هم برابر باشند. اگر بخشی از جریان به دلیل خرابی عایق، اتصال ناخواسته به بدنه، رطوبت، آسیب کابل یا خطای زمین از مسیر اصلی خارج شود، اختلافی بین جریان رفت و برگشت ایجاد می‌شود. این اختلاف همان جریان نشتی است.

رله نشت جریان معمولاً به همراه ترانس کوربالانس نصب می‌شود. تمام هادی‌های فعال مدار از داخل ترانس عبور داده می‌شوند، اما سیم ارت نباید از داخل کوربالانس عبور کند. ترانس کوربالانس مقدار عدم تعادل جریان را تشخیص می‌دهد و سیگنال آن را به رله ارسال می‌کند. اگر مقدار نشتی از حد تنظیم‌شده بیشتر شود، رله خروجی خود را فعال می‌کند.

تفاوت رله نشت جریان با کلید محافظ جان

رله نشت جریان و کلید محافظ جان هر دو برای تشخیص نشتی جریان استفاده می‌شوند، اما کاربرد و ساختار آن‌ها یکسان نیست. کلید محافظ جان معمولاً به‌صورت یک تجهیز مستقل عمل می‌کند و در کاربردهای ساختمانی و عمومی بسیار رایج است. اما رله نشت جریان معمولاً در پروژه‌های صنعتی، تابلوهای برق، شبکه‌های سه فاز و مدارهایی استفاده می‌شود که نیاز به تنظیم دقیق‌تر جریان نشتی، تاخیر زمانی و هماهنگی با تجهیزات دیگر دارند.

در بسیاری از پروژه‌های صنعتی، رله نشت جریان به همراه ترانس کوربالانس، کلید اتوماتیک، کنتاکتور یا شنت تریپ استفاده می‌شود. همین موضوع باعث می‌شود انتخاب آن تخصصی‌تر از یک کلید محافظ جان ساده باشد.

نام‌های رایج رله نشت جریان در بازار

این محصول در بازار با چند نام شناخته می‌شود. هنگام جستجو یا خرید، ممکن است با عبارت‌های زیر روبه‌رو شوید:

رله نشت جریان، رله نشتی جریان، رله ارت فالت، رله Earth Leakage، رله Residual Current، رله حفاظت جریان نشتی، رله حفاظت خطای زمین و رله جریان باقی‌مانده.

استفاده از این نام‌ها ممکن است بسته به برند، فروشنده یا نوع پروژه متفاوت باشد، اما در بسیاری از موارد منظور همان تجهیزی است که نشتی جریان را تشخیص داده و فرمان قطع یا هشدار صادر می‌کند.

کاربرد رله نشت جریان

رله نشت جریان در مدارهایی استفاده می‌شود که تشخیص سریع و دقیق نشتی جریان اهمیت دارد. این تجهیز هم برای حفاظت افراد و هم برای حفاظت تجهیزات کاربرد دارد. در محیط‌های صنعتی، خرابی عایق، رطوبت، آلودگی، فرسودگی کابل‌ها، خطای نصب و کارکرد مداوم تجهیزات می‌تواند باعث ایجاد نشتی جریان شود. اگر این نشتی به‌موقع تشخیص داده نشود، احتمال برق‌گرفتگی، آتش‌سوزی یا آسیب به تجهیزات افزایش پیدا می‌کند.

کاربرد رله نشت جریان در تابلو برق

در تابلو برق صنعتی، رله نشت جریان معمولاً برای حفاظت فیدرها، مدارهای خروجی، تجهیزات موتوری، تابلوهای توزیع، سیستم‌های روشنایی صنعتی و بخش‌های حساس استفاده می‌شود. این رله می‌تواند قبل از تبدیل شدن نشتی کوچک به خطای جدی، وضعیت مدار را تشخیص دهد و خروجی هشدار یا قطع صادر کند.

کاربرد در کارخانه‌ها و خطوط تولید

در کارخانه‌ها و خطوط تولید، توقف ناگهانی تجهیزات می‌تواند هزینه‌بر باشد. استفاده از رله نشت جریان کمک می‌کند خطاهای عایقی و نشتی‌های غیرعادی زودتر شناسایی شوند. در بعضی پروژه‌ها، تنظیم تاخیر زمانی و سطح حساسیت باعث می‌شود سیستم فقط در شرایط واقعی خطر قطع شود و از قطع‌های بی‌مورد جلوگیری شود.

کاربرد در مدارهای سه فاز

در سیستم‌های سه فاز، به‌خصوص مدارهای صنعتی، استفاده از رله نشت جریان به همراه ترانس کوربالانس بسیار رایج است. در این حالت، سه فاز و نول، در صورت وجود، از داخل ترانس عبور داده می‌شوند و رله بر اساس عدم تعادل جریان، نشتی را تشخیص می‌دهد. انتخاب قطر ترانس، جریان نامی مدار و حساسیت رله در این کاربرد اهمیت زیادی دارد.

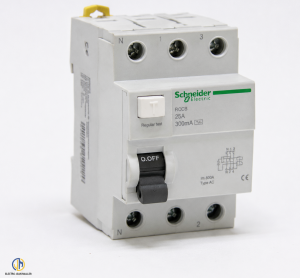

انواع رله نشت جریان - الکتروجین مولر

انواع رله نشت جریان

رله‌های نشت جریان بر اساس نوع عملکرد، محدوده تنظیم، نوع نصب، خروجی، نوع ترانس و کاربرد دسته‌بندی می‌شوند. شناخت این دسته‌بندی‌ها باعث می‌شود هنگام خرید، مدل مناسب‌تری انتخاب کنید.

جدول انواع رله نشت جریان

رله نشت جریان قابل تنظیم

در بسیاری از پروژه‌های صنعتی، استفاده از رله نشت جریان قابل تنظیم بهتر از مدل‌های ثابت است. چون می‌توان مقدار حساسیت و تاخیر زمانی را بر اساس شرایط مدار تنظیم کرد. برای مثال، در یک مدار ممکن است نشتی بسیار کم هم خطرناک باشد، اما در مدار دیگر وجود نشتی‌های کوچک و لحظه‌ای طبیعی باشد و نباید باعث قطع ناخواسته شود.

رله نشت جریان دیجیتال

رله نشت جریان دیجیتال معمولاً نمایشگر دارد و مقدار نشتی جریان را دقیق‌تر نشان می‌دهد. این مدل‌ها برای تابلوهای مهم، سیستم‌های صنعتی، پروژه‌های مانیتورینگ و مدارهایی که بررسی وضعیت نشتی اهمیت دارد، انتخاب مناسبی هستند.

رله نشت جریان با ترانس کوربالانس

بسیاری از رله‌های نشت جریان برای عملکرد صحیح به ترانس کوربالانس نیاز دارند. انتخاب ترانس باید بر اساس قطر کابل‌ها، جریان مدار، نوع نصب و مدل رله انجام شود. اگر ترانس با رله سازگار نباشد یا سیم‌کشی آن اشتباه انجام شود، رله ممکن است خطای اشتباه تشخیص دهد یا در زمان لازم عمل نکند.

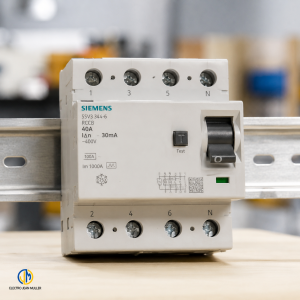

قیمت رله نشت جریان - الکتروجین مولر

قیمت رله نشت جریان

قیمت رله نشت جریان به عوامل مختلفی بستگی دارد. برخلاف برخی تجهیزات ساده، این محصول فقط با یک مشخصه قیمت‌گذاری نمی‌شود. برند، نوع رله، دیجیتال یا آنالوگ بودن، محدوده تنظیم جریان نشتی، محدوده تنظیم زمان، نوع خروجی، نیاز به ترانس کوربالانس، کیفیت ساخت و موجودی بازار روی قیمت نهایی اثر می‌گذارند.

در خرید رله نشت جریان، قیمت پایین همیشه به معنی انتخاب اقتصادی نیست. اگر رله دقت کافی نداشته باشد، با ترانس مناسب نصب نشود یا برای مدار شما انتخاب درستی نباشد، ممکن است باعث قطع‌های بی‌مورد یا عمل نکردن در شرایط خطا شود. هر دو حالت می‌توانند برای پروژه مشکل‌ساز باشند.

جدول عوامل موثر بر قیمت رله نشت جریان

قیمت روز رله نشت جریان را چطور استعلام بگیریم؟

برای استعلام دقیق قیمت، بهتر است مشخصات پروژه را آماده داشته باشید. مواردی مثل تک فاز یا سه فاز بودن مدار، جریان نامی، قطر کابل، حساسیت موردنیاز، زمان قطع، نوع خروجی، برند مدنظر و نیاز به ترانس کوربالانس روی قیمت اثر دارند.

اگر مدل قبلی برای تعویض دارید، عکس پلاک، کد فنی، نقشه سیم‌کشی و مشخصات ترانس کوربالانس می‌تواند به انتخاب جایگزین دقیق‌تر کمک کند.

مزایا و معایب رله نشت جریان

رله نشت جریان یکی از تجهیزات مهم حفاظتی است، اما مانند هر تجهیز صنعتی، باید در جای درست و با تنظیم درست استفاده شود. شناخت مزایا و محدودیت‌ها به خرید بهتر کمک می‌کند.

جدول مزایا و معایب رله نشت جریان

چه زمانی رله نشت جریان انتخاب خوبی است؟

وقتی مدار شما صنعتی است، نیاز به تنظیم دقیق حساسیت دارید، می‌خواهید نشتی جریان را در فیدرهای اصلی کنترل کنید، مدار سه فاز دارید یا می‌خواهید رله با شنت تریپ، کنتاکتور یا سیستم هشدار هماهنگ شود، رله نشت جریان انتخاب مناسبی است.

چه زمانی کلید محافظ جان کافی است؟

در برخی کاربردهای ساده ساختمانی یا مدارهای کم‌پیچیدگی، کلید محافظ جان می‌تواند گزینه مناسب‌تری باشد. اما در تابلوهای صنعتی، شبکه‌های سه فاز، پروژه‌های حساس و مدارهایی که نیاز به تنظیم دقیق دارند، رله نشت جریان انعطاف بیشتری ارائه می‌دهد.

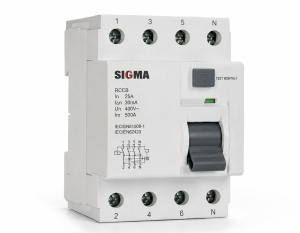

خرید رله نشت جریان - الکتروجین مولر

راهنمای خرید رله نشت جریان

برای خرید رله نشت جریان، باید ابتدا نوع مدار و سطح حفاظت موردنیاز مشخص شود. انتخاب رله بدون توجه به مشخصات فنی می‌تواند باعث عملکرد نادرست، خطای حفاظتی یا هزینه اضافی شود.

انتخاب بر اساس نوع شبکه

اولین قدم، مشخص کردن نوع شبکه است. باید بدانید مدار تک فاز است یا سه فاز، نول دارد یا ندارد، سیستم ارتینگ پروژه چیست و رله قرار است روی فیدر اصلی نصب شود یا خروجی یک تجهیز خاص. این اطلاعات روی انتخاب رله و ترانس کوربالانس اثر مستقیم دارد.

انتخاب بر اساس حساسیت جریان نشتی

حساسیت رله باید متناسب با کاربرد انتخاب شود. در مدارهایی که حفاظت جان اهمیت بیشتری دارد، حساسیت پایین‌تر مطرح می‌شود. در مدارهای صنعتی و فیدرهای اصلی، ممکن است حساسیت بالاتر یا تنظیم تاخیر برای جلوگیری از قطع ناخواسته نیاز باشد. انتخاب دقیق این مقدار باید بر اساس شرایط پروژه و طراحی حفاظتی انجام شود.

انتخاب بر اساس زمان قطع

در بسیاری از رله‌های نشت جریان، زمان قطع قابل تنظیم است. این قابلیت برای هماهنگی حفاظتی اهمیت دارد. اگر چند رله در سطوح مختلف شبکه نصب شده باشند، تنظیم زمان مناسب کمک می‌کند فقط بخش دارای خطا از مدار خارج شود و کل سیستم بی‌دلیل قطع نشود.

انتخاب ترانس کوربالانس مناسب

ترانس کوربالانس باید با مدل رله سازگار باشد. قطر داخلی ترانس باید متناسب با کابل‌ها انتخاب شود و تمام هادی‌های فعال مدار باید به شکل صحیح از داخل آن عبور کنند. عبور دادن سیم ارت از داخل ترانس یا نصب اشتباه کابل‌ها می‌تواند باعث خطای عملکرد شود.

انتخاب بر اساس خروجی رله

بعضی رله‌ها خروجی تریپ دارند، بعضی خروجی آلارم و بعضی هر دو را ارائه می‌کنند. اگر هدف قطع مدار است، باید خروجی رله با شنت تریپ، کنتاکتور یا کلید مناسب هماهنگ شود. اگر هدف فقط مانیتورینگ و هشدار است، خروجی آلارم اهمیت بیشتری دارد.

انتخاب بر اساس برند

برند معتبر در تجهیزات حفاظتی اهمیت زیادی دارد، اما تنها معیار خرید نیست. باید مدل دقیق، دیتاشیت، محدوده تنظیم، نوع خروجی، سازگاری با ترانس و موجودی بازار هم بررسی شود. در پروژه‌های حساس، بهتر است از برندهایی استفاده شود که مشخصات فنی شفاف و کیفیت قابل اعتماد دارند.

برندهای رله نشت جریان قابل بررسی

در بین برندهایی که برای تامین تجهیزات برق صنعتی مطرح هستند، همه آن‌ها الزاماً رله نشت جریان تولید نمی‌کنند. برای این دسته، بهتر است فقط برندهایی در صفحه آورده شوند که محصول مرتبط با رله نشت جریان، رله ارت فالت، Residual Current Relay یا Ground Fault Relay دارند.

برندهای قابل ذکر در این دسته

نکته مهم درباره انتخاب برند

در زمان خرید، فقط نام برند کافی نیست. ممکن است یک برند در تجهیزات کنترلی بسیار شناخته‌شده باشد، اما برای رله نشت جریان، مدل مناسب پروژه شما را نداشته باشد. بنابراین باید مدل دقیق، ولتاژ تغذیه، رنج تنظیم نشتی، زمان قطع، نوع خروجی و ترانس سازگار بررسی شود.

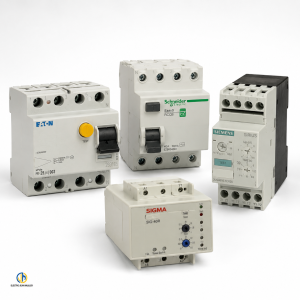

برندهای رله نشت جریان - الکتروجین مولر

تفاوت رله نشت جریان با رله ارت فالت

در بازار ایران، اصطلاح رله نشت جریان و رله ارت فالت گاهی به جای هم استفاده می‌شوند. هر دو به موضوع نشتی جریان و خطای زمین مربوط هستند، اما بسته به نوع تجهیز، کاربرد و روش اندازه‌گیری، ممکن است تفاوت‌هایی داشته باشند.

رله نشت جریان معمولاً برای تشخیص جریان باقی‌مانده و نشتی به زمین استفاده می‌شود. رله ارت فالت هم برای تشخیص خطای زمین کاربرد دارد و در بسیاری از تابلوهای صنعتی به همراه ترانس کوربالانس استفاده می‌شود. در زمان خرید، بهتر است به جای تکیه بر نام محصول، دیتاشیت و مشخصات فنی بررسی شود.

چرا این تفاوت مهم است؟

چون در بعضی پروژه‌ها حفاظت جان، در بعضی حفاظت تجهیزات و در بعضی دیگر جلوگیری از آتش‌سوزی یا مانیتورینگ عایق اهمیت دارد. هر کدام از این اهداف ممکن است نیاز به نوع تنظیم، حساسیت و ساختار متفاوتی داشته باشند.

نصب رله نشت جریان به چه تجهیزاتی نیاز دارد؟

در بیشتر پروژه‌ها، رله نشت جریان به‌تنهایی کافی نیست و باید با تجهیزات دیگر هماهنگ شود. معمولاً ترانس کوربالانس برای اندازه‌گیری جریان نشتی نیاز است. همچنین برای قطع مدار، خروجی رله باید به شنت تریپ، کنتاکتور یا مکانیزم قطع کلید متصل شود.

تجهیزات رایج همراه رله نشت جریان

ترانس کوربالانس، کلید اتوماتیک، شنت تریپ، کنتاکتور، فیوز حفاظتی، ترمینال، تجهیزات هشدار، چراغ سیگنال و مدار فرمان از جمله تجهیزاتی هستند که ممکن است در کنار رله نشت جریان استفاده شوند.

اشتباهات رایج در نصب

یکی از اشتباهات رایج، عبور دادن سیم ارت از داخل ترانس کوربالانس است. اشتباه دیگر، عبور ندادن همه هادی‌های فعال مدار از داخل ترانس است. انتخاب قطر نامناسب ترانس، سیم‌کشی اشتباه خروجی، تنظیم حساسیت بسیار پایین یا بسیار بالا و هماهنگ نکردن رله با تجهیز قطع‌کننده هم می‌تواند باعث خطای عملکرد شود.

خرید رله نشت جریان از الکتروجین مولر

برای خرید رله نشت جریان، بهتر است قبل از انتخاب مدل، شرایط مدار بررسی شود. اگر فقط بر اساس قیمت یا ظاهر محصول تصمیم بگیرید، احتمال انتخاب اشتباه بالا می‌رود. این تجهیز نقش حفاظتی دارد و باید با دقت انتخاب شود.

الکتروجین مولر می‌تواند بر اساس نوع پروژه، مشخصات تابلو، جریان مدار، نوع شبکه، حساسیت موردنیاز، برند مدنظر و نیاز به ترانس کوربالانس، گزینه مناسب را بررسی کند. هدف از انتخاب درست این است که سیستم در زمان خطا به‌موقع واکنش نشان دهد و در شرایط عادی دچار قطع بی‌مورد نشود.

قبل از ثبت سفارش چه اطلاعاتی آماده کنیم؟

برای خرید سریع‌تر و دقیق‌تر، بهتر است اطلاعات زیر را آماده داشته باشید:

نوع شبکه، تک فاز یا سه فاز بودن مدار، جریان نامی، قطر کابل، ولتاژ تغذیه رله، محدوده حساسیت موردنیاز، زمان قطع، نوع خروجی، نیاز به آلارم یا تریپ، برند موردنظر و تعداد موردنیاز.

اگر رله قبلی خراب شده و قصد تعویض دارید، عکس واضح از پلاک رله، مدل، نقشه سیم‌بندی و مشخصات ترانس کوربالانس را ارسال کنید تا جایگزین مناسب‌تری پیشنهاد شود.

جمع‌بندی

رله نشت جریان یکی از تجهیزات حفاظتی مهم در تابلو برق و سیستم‌های صنعتی است که برای تشخیص نشتی جریان، خطای زمین و حفاظت از افراد و تجهیزات استفاده می‌شود. این رله معمولاً به همراه ترانس کوربالانس نصب می‌شود و در صورت تشخیص نشتی بیش از حد مجاز، فرمان هشدار یا قطع صادر می‌کند.

برای خرید رله نشت جریان باید به نوع شبکه، حساسیت، زمان قطع، نوع خروجی، ترانس کوربالانس، برند و شرایط کاری مدار توجه کنید. انتخاب درست این محصول می‌تواند از قطع‌های ناخواسته، آسیب به تجهیزات، خطای حفاظتی و خطرات ناشی از نشتی جریان جلوگیری کند.

اگر قصد خرید رله نشت جریان با قیمت روز و انتخاب دقیق دارید، الکتروجین مولر می‌تواند بر اساس مشخصات پروژه، گزینه مناسب را از نظر فنی و اقتصادی بررسی و پیشنهاد کند.
