کلید گردان

خرید کلید گردان برای تابلوهای برق، مدارهای فرمان، کنترل دستی موتور و انتخاب وضعیت‌های مختلف مدار زمانی انتخاب مناسبی است که نوع عملکرد، تعداد پل، تعداد حالت، جریان نامی و کاربرد دقیق کلید از قبل مشخص شده باشد. کلید گردان یا Cam Switch یکی از تجهیزات پرکاربرد برق صنعتی است که با چرخاندن دسته آن می‌توان کنتاکت‌های داخلی را طبق یک الگوی از پیش تعریف‌شده باز یا بسته کرد و به این ترتیب عملیات مختلفی مانند قطع و وصل، انتخاب مسیر، چپ‌گرد و راست‌گرد موتور، ستاره مثلث یا انتخاب فاز برای آمپرمتر و ولتمتر را انجام داد.

با وجود ظاهر نسبتاً ساده، همه کلیدهای گردان عملکرد یکسانی ندارند. یک کلید 0-1 برای قطع و وصل مدار با یک کلید 1-0-2، کلید چپ‌گرد راست‌گرد یا کلید ستاره مثلث از نظر آرایش کنتاکت‌های داخلی متفاوت است. به همین دلیل هنگام سفارش نمی‌توان تنها براساس شکل دسته یا تعداد وضعیت‌های روی صفحه تصمیم گرفت.

جریان نامی، ولتاژ کاری، تعداد پل، تعداد طبقات، زاویه گردش، نوع عملکرد، نحوه نصب و شرایط کاری از مهم‌ترین پارامترهایی هستند که باید پیش از خرید بررسی شوند. همچنین اگر قرار است کلید مستقیماً بار یا موتور را قطع و وصل کند، رده کاری و مشخصات الکتریکی آن باید با نوع بار مطابقت داشته باشد.

در این راهنمای جامع، انواع کلید گردان صنعتی، قیمت، برندها، کاربردها، تفاوت مدل‌ها و مهم‌ترین نکات خرید را بررسی می‌کنیم تا بتوانید برای تابلو برق یا ماشین‌آلات صنعتی مدل مناسب‌تری انتخاب کنید.

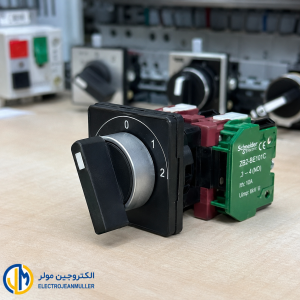

کلید گردان چیست و انواع آن کدام است؟

کلید گردان یک تجهیز سوئیچینگ دستی است که با چرخاندن محور یا دسته، مجموعه‌ای از کنتاکت‌های داخلی را طبق ترتیب مشخص تغییر وضعیت می‌دهد. به این تجهیزات در منابع فنی Cam Switch یا Rotary Cam Switch نیز گفته می‌شود.

ساختار Cam داخلی باعث می‌شود بتوان برای هر موقعیت دسته، ترکیب مشخصی از کنتاکت‌های باز و بسته ایجاد کرد. به همین دلیل کلیدهای گردان فقط برای روشن و خاموش کردن مدار نیستند و می‌توانند عملکردهای متنوعی داشته باشند.

کلید گردان صنعتی چیست؟

کلید گردان صنعتی برای استفاده در تابلو برق، ماشین‌آلات و سیستم‌های فرمان طراحی شده و بسته به مدل می‌تواند مدار قدرت یا فرمان را کنترل کند.

مدل‌های مختلف از نظر جریان، تعداد پل، وضعیت‌های کاری و آرایش کنتاکت داخلی با یکدیگر تفاوت دارند.

کلید گردان یا Cam Switch

نام Cam Switch از مکانیزم داخلی کلید گرفته شده است. با چرخش محور، Camها وضعیت کنتاکت‌ها را تغییر می‌دهند و هر موقعیت دسته می‌تواند اتصال مشخصی را در مدار ایجاد کند.

به همین دلیل هنگام جایگزینی یک کلید معیوب، تنها یکسان بودن ظاهر یا آمپراژ کافی نیست و دیاگرام کنتاکت‌ها نیز اهمیت دارد.

کلید گردان یک طرفه

کلید گردان یک طرفه معمولاً برای قطع و وصل یک مدار در دو وضعیت اصلی مانند 0 و 1 استفاده می‌شود.

این نوع در تابلوها، ماشین‌آلات و مدارهایی که تنها به فرمان OFF/ON نیاز دارند کاربرد دارد.

کلید گردان سه فاز یک طرفه

در مدار سه فاز، کلید باید تعداد پل مناسب برای قطع و وصل فازهای موردنظر را داشته باشد.

جریان کلید نیز باید براساس بار واقعی انتخاب شود.

کلید گردان دو طرفه

کلید دو طرفه یا Changeover Switch برای انتخاب میان دو مسیر یا دو وضعیت متفاوت مدار مورد استفاده قرار می‌گیرد.

ساختار دقیق آن باید از دیاگرام داخلی بررسی شود؛ زیرا وجود وضعیت‌های 1-0-2 به‌تنهایی مشخص نمی‌کند کلید دقیقاً چه اتصالاتی ایجاد می‌کند.

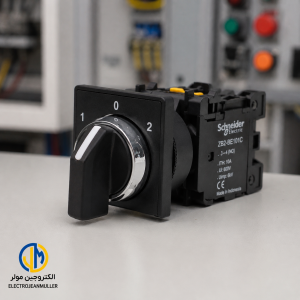

کلید گردان 1-0-2

در این مدل دسته می‌تواند میان سه موقعیت 1، صفر و 2 حرکت کند. عملکرد موقعیت‌های 1 و 2 براساس نقشه کنتاکت کلید تعیین می‌شود.

این ساختار می‌تواند برای انتخاب دو حالت یا دو مسیر مختلف استفاده شود.

کلید گردان چپ گرد راست گرد

کلید چپ‌گرد راست‌گرد برای تغییر جهت دوران موتورهای مناسب استفاده می‌شود.

برای تغییر جهت یک موتور سه فاز، ترتیب فازها باید به شکل صحیح تغییر کند و Cam Switch مخصوص Reversing این تغییر را براساس طراحی داخلی خود ایجاد می‌کند.

کلید چپ گرد راست گرد سه فاز

این مدل معمولاً دارای موقعیت‌هایی مانند Forward، 0 و Reverse است.

استفاده از کلید باید مطابق توان و جریان موتور و مشخصات اعلام‌شده توسط سازنده انجام شود.

کلید گردان ستاره مثلث

کلید ستاره مثلث برای اجرای دستی تغییر آرایش اتصال موتور از Star به Delta در موتور و شرایط مناسب استفاده می‌شود.

این کلید دارای آرایش کنتاکت مخصوص است و نباید با کلید گردان معمولی جایگزین شود.

کلید ستاره مثلث برای موتور

پیش از استفاده باید مشخص شود موتور امکان راه‌اندازی ستاره مثلث دارد و ولتاژ نامی سیم‌پیچ‌های آن با شبکه سازگار است.

انتخاب کلید نیز باید براساس جریان و مشخصات موتور انجام شود.

کلید گردان آمپرمتر

کلید آمپرمتر سلکتوری برای انتخاب مسیر اندازه‌گیری جریان فازهای مختلف به تجهیزات اندازه‌گیری مناسب استفاده می‌شود.

این کلید به اپراتور اجازه می‌دهد با یک ابزار اندازه‌گیری و تغییر وضعیت سلکتور، فازهای مختلف را بررسی کند.

کلید گردان ولتمتر

کلید ولتمتر یا Voltmeter Selector Switch برای انتخاب ترکیب‌های مختلف ولتاژ در تابلو استفاده می‌شود.

بسته به نوع کلید، وضعیت‌هایی برای اندازه‌گیری ولتاژ فاز به فاز یا فاز به نول در نظر گرفته می‌شوند.

جدول انواع کلید گردان صنعتی

نوع کلید گردان	عملکرد اصلی	کاربرد متداول
یک طرفه	قطع و وصل	تابلو برق و ماشین
دو طرفه	انتخاب دو مسیر	Changeover
1-0-2	انتخاب دو حالت با صفر میانی	مدار فرمان
چپ گرد راست گرد	تغییر جهت موتور	موتور سه فاز
ستاره مثلث	تغییر اتصال موتور	راه‌اندازی موتور
دو دور	انتخاب دور موتور مناسب	موتور دو سرعته
آمپرمتر	انتخاب مسیر اندازه‌گیری جریان	تابلو اندازه‌گیری
ولتمتر	انتخاب مسیر اندازه‌گیری ولتاژ	تابلو برق

خرید کلید گردان صنعتی؛ راهنمای انتخاب مدل مناسب

برای خرید کلید گردان باید ابتدا دقیقاً مشخص شود کلید چه وظیفه‌ای در مدار دارد. خرید براساس آمپراژ و ظاهر به‌تنهایی می‌تواند باعث شود مدل انتخاب‌شده از نظر آرایش کنتاکت با مدار سازگار نباشد.

اولین اطلاعات موردنیاز شامل نوع عملکرد، تعداد وضعیت، جریان، ولتاژ، تعداد پل و نحوه نصب است.

راهنمای خرید کلید گردان

اگر کلید قبلی دستگاه قرار است تعویض شود، بهترین روش ثبت کد فنی و دیاگرام اتصالات همان کلید است.

در پروژه جدید نیز باید نقشه مدار مبنای انتخاب باشد.

جریان نامی کلید گردان

Current Rating یکی از مهم‌ترین مشخصات است، اما مقدار جریان روی محصول به‌تنهایی برای همه کاربردها کافی نیست.

ظرفیت سوئیچینگ کلید می‌تواند با نوع بار و رده کاری تغییر کند.

تعداد پل کلید

تعداد Poleها مشخص می‌کند چه تعداد مسیر مستقل می‌توانند توسط کلید قطع یا تغییر وضعیت داده شوند.

کلید تک‌پل، دوپل، سه‌پل یا چهارپل براساس نوع مدار انتخاب می‌شود.

تعداد حالت کلید

کلیدهای گردان می‌توانند دو، سه یا تعداد بیشتری Position داشته باشند.

هر وضعیت باید دقیقاً با عملکرد موردنیاز مدار مطابقت داشته باشد.

خرید کلید گردان سه فاز

کلید گردان سه فاز در مدارهای موتوری و تابلوهای سه فاز کاربرد گسترده‌ای دارد.

انتخاب آمپراژ کلید سه فاز

برای بار موتوری صرفاً مقایسه جریان کلید با جریان نامی موتور کافی نیست و رده استفاده یا مشخصات سوئیچینگ سازنده نیز باید بررسی شود.

به‌خصوص جریان راه‌اندازی موتور با شرایط کارکرد عادی متفاوت است.

خرید کلید گردان چپ گرد راست گرد

اگر هدف تغییر جهت چرخش موتور است، باید مدلی انتخاب شود که به‌طور مشخص برای Reversing طراحی شده باشد.

تفاوت با کلید دو طرفه معمولی

هر کلید دوطرفه الزاماً آرایش لازم برای جابه‌جایی فازهای موتور را ایجاد نمی‌کند.

دیاگرام Cam و Terminalها باید بررسی شود.

خرید کلید گردان ستاره مثلث

در این کاربرد، کلید باید به‌طور مشخص دارای Function ستاره مثلث باشد.

تطبیق با توان موتور

جریان و توان قابل پشتیبانی کلید باید در ولتاژ موردنظر با مشخصات موتور تطبیق داده شود.

جدول راهنمای خرید کلید گردان

مشخصه	چه چیزی بررسی شود؟	اهمیت
نوع عملکرد	ON/OFF، Changeover، Reversing و...	بسیار زیاد
جریان نامی	آمپراژ کلید	بسیار زیاد
ولتاژ	ولتاژ مدار	بسیار زیاد
تعداد پل	1P، 2P، 3P، 4P و...	بسیار زیاد
تعداد وضعیت	2، 3 یا بیشتر	زیاد
وضعیت صفر	وجود یا عدم وجود OFF	زیاد
رده کاری	متناسب با نوع بار	بسیار زیاد
نحوه نصب	روی پنل یا داخل تابلو	متوسط
درجه حفاظت	متناسب با محیط	زیاد
کد عملکرد	دیاگرام Cam	بسیار زیاد

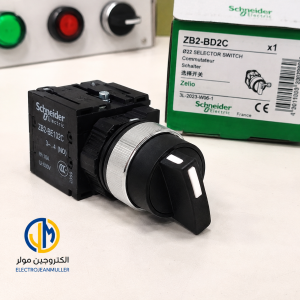

قیمت کلید گردان صنعتی

قیمت کلید گردان به جریان نامی، نوع عملکرد، تعداد پل و طبقات، برند، ابعاد، نحوه نصب و کیفیت مکانیزم داخلی بستگی دارد.

به همین دلیل قیمت یک کلید ساده ON/OFF با کلید ستاره مثلث یا چپ‌گرد راست‌گرد یکسان نیست.

عوامل موثر بر قیمت کلید گردان

هرچه آرایش داخلی و تعداد کنتاکت‌های موردنیاز بیشتر شود، ساختار کلید نیز می‌تواند پیچیده‌تر شود.

آمپراژ کلید

کلیدهای 16، 25، 32، 40، 63 آمپر و رنج‌های بالاتر از نظر ابعاد و ساختار می‌توانند متفاوت باشند.

معمولاً افزایش ظرفیت جریان روی قیمت اثرگذار است.

تعداد طبقات

برای ایجاد توالی‌های پیچیده‌تر، تعداد بیشتری Cam و Contact Layer ممکن است موردنیاز باشد.

این موضوع روی ابعاد و قیمت کلید تأثیر می‌گذارد.

نوع عملکرد

یک ON/OFF ساده، Voltmeter Selector و Star-Delta Switch ساختارهای داخلی متفاوتی دارند.

قیمت کلید گردان سه فاز

قیمت این مدل به آمپراژ، تعداد پل، Function و برند وابسته است.

برای دریافت قیمت دقیق بهتر است کد فنی یا حداقل عملکرد کامل کلید مشخص شود.

قیمت کلید گردان چپ گرد راست گرد

مدل‌های Reversing به دلیل آرایش ویژه کنتاکت‌ها باید با کد عملکرد صحیح استعلام شوند.

قیمت روز کلید گردان

موجودی بازار، برند و شرایط تأمین می‌توانند قیمت روز تجهیزات برق صنعتی را تغییر دهند.

در محصولات وارداتی، نرخ ارز نیز می‌تواند اثر مستقیم داشته باشد.

مقایسه انواع کلید گردان

مقایسه کلید گردان زمانی مفید است که عملکرد موردنیاز مدار از قبل مشخص شده باشد.

کلید چپ‌گرد راست‌گرد و ستاره مثلث هر دو ممکن است چند وضعیت داشته باشند، اما مدار داخلی و هدف آن‌ها کاملاً متفاوت است.

مقایسه کلید گردان یک طرفه و دو طرفه

مدل یک‌طرفه عمدتاً برای قطع و وصل استفاده می‌شود، در حالی که مدل Changeover امکان انتخاب میان دو حالت یا مدار را فراهم می‌کند.

کدام مدل مناسب است؟

اگر تنها OFF/ON لازم است مدل یک‌طرفه کافی است. اگر مدار باید میان دو مسیر تغییر کند، Changeover بررسی می‌شود.

مقایسه کلید گردان و سلکتور سوئیچ

Selector Switch معمولی بیشتر در مدار فرمان و برای ارسال سیگنال کنترلی استفاده می‌شود.

Cam Switch می‌تواند دارای تعداد بیشتری کنتاکت و توالی پیچیده‌تر باشد و برخی مدل‌های آن امکان سوئیچ مدارهای با جریان بیشتر را دارند.

مقایسه کلید گردان و کنتاکتور

کنتاکتور وسیله‌ای برای قطع و وصل الکتریکی از راه دور است، اما کلید گردان عمدتاً به‌صورت دستی عمل می‌کند.

برای موتور کدام بهتر است؟

در سیستم‌هایی که کنترل خودکار، فرمان از راه دور، PLC یا تعداد دفعات قطع و وصل بالا لازم است، معمولاً معماری مبتنی بر کنتاکتور یا تجهیزات کنترلی مناسب‌تر بررسی می‌شود.

کلید گردان بیشتر برای کنترل دستی و کاربردهایی که مشخصات آن اجازه می‌دهد مناسب است.

مقایسه کلید چپ گرد راست گرد و ستاره مثلث

کلید Reversing جهت چرخش موتور را تغییر می‌دهد، در حالی که Star-Delta برای تغییر آرایش اتصال سیم‌پیچ‌ها در راه‌اندازی مناسب استفاده می‌شود.

این دو عملکرد جایگزین یکدیگر نیستند.

جدول مقایسه انواع کلید گردان

مدل	تعداد حالت معمول	وظیفه	کاربرد
ON/OFF	2	قطع و وصل	عمومی
1-0-2	3	انتخاب دو حالت	مدارهای مختلف
Reversing	3	چپ/توقف/راست	موتور
Star-Delta	چند حالت مشخص	راه‌اندازی ستاره مثلث	موتور
Ammeter	چند وضعیت	انتخاب جریان	اندازه‌گیری
Voltmeter	چند وضعیت	انتخاب ولتاژ	اندازه‌گیری

بهترین برند کلید گردان صنعتی

انتخاب برند کلید گردان باید براساس کیفیت ساخت، تنوع Function، رنج جریان، دسترسی به قطعات و شرایط پروژه انجام شود.

بهتر است ابتدا عملکرد و مشخصات فنی موردنیاز تعیین شود و سپس برندهای دارای مدل سازگار مقایسه شوند.

کلید گردان اشنایدر

Schneider Electric در خانواده Harmony K انواع Cam Switch صنعتی برای عملکردهای مختلف ارائه می‌کند.

این گروه برای کاربردهایی مانند ON/OFF، Changeover، Reversing و انتخاب تجهیزات اندازه‌گیری دارای مدل‌های متنوع است.

انتخاب Harmony K

هنگام انتخاب باید کد فنی، جریان، تعداد وضعیت و Function دقیق کلید بررسی شود.

کلید گردان ایتون

Eaton نیز در حوزه Cam Switch و تجهیزات فرمان صنعتی محصولات مختلفی دارد.

انتخاب کلید Eaton

نوع Function، جریان و نحوه نصب باید متناسب با نیاز تابلو انتخاب شود و سفارش براساس Reference دقیق انجام شود.

کلید گردان Telergon

Telergon یکی دیگر از تولیدکنندگان تجهیزات Switching و Cam Switch است و خانواده‌های مختلفی برای کاربردهای صنعتی دارد.

کلید گردان ایرانی

برندهای داخلی نیز کلیدهای گردان با Functionهای متنوع مانند یک‌طرفه، دوطرفه، چپ‌گرد راست‌گرد و ستاره مثلث تولید می‌کنند.

برند یا مشخصات فنی؟

نام برند به‌تنهایی معیار کافی نیست. عملکرد کنتاکت، جریان، دوام مکانیکی و تطابق با پروژه باید در اولویت باشد.

مزایای کلید گردان در تابلو برق

کلیدهای گردان به دلیل ساختار ساده و امکان ایجاد چند حالت مشخص، در بسیاری از تابلوها استفاده می‌شوند.

کنترل دستی ساده

اپراتور می‌تواند وضعیت سیستم را مستقیماً از روی دسته انتخاب کند.

نمایش واضح وضعیت

استفاده از پلاک‌هایی مانند 0-1، 1-0-2 یا Forward-Reverse وضعیت انتخاب‌شده را برای کاربر مشخص می‌کند.

امکان ایجاد چند عملکرد

Cam Mechanism اجازه می‌دهد چند کنتاکت در یک حرکت تغییر وضعیت دهند.

به همین دلیل یک کلید می‌تواند عملکردی پیچیده‌تر از یک سوئیچ ساده داشته باشد.

کاهش تعداد کلیدهای جداگانه

در برخی مدارها می‌توان چند وضعیت موردنیاز را در یک کلید گردان تجمیع کرد.

دوام مکانیکی مناسب

کلیدهای صنعتی مناسب برای تعداد مشخصی سیکل مکانیکی و الکتریکی طراحی می‌شوند.

مقدار واقعی دوام باید از دیتاشیت همان محصول بررسی شود.

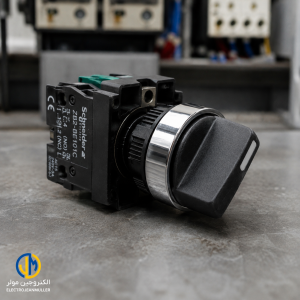

کاربرد کلید گردان در صنعت

کاربرد کلید گردان از تابلوهای ساده تا کنترل موتور و تجهیزات اندازه‌گیری گسترده است.

کاربرد کلید گردان در تابلو برق

یکی از رایج‌ترین محل‌های نصب Cam Switch صفحه تابلو است.

قطع و وصل مدار

مدل ON/OFF می‌تواند برای کنترل دستی مدار مناسب استفاده شود.

انتخاب حالت عملکرد

حالت‌هایی مانند Manual/Off/Auto یا انتخاب میان دو منبع فرمان می‌توانند بسته به دیاگرام کلید توسط Cam Switch پیاده‌سازی شوند.

کاربرد کلید گردان برای موتور

مدل‌های خاص برای کنترل عملکرد موتور طراحی شده‌اند.

چپ گرد و راست گرد موتور

Reversing Cam Switch می‌تواند در سیستم مناسب ترتیب فازها را برای تغییر جهت موتور تغییر دهد.

ستاره مثلث

مدل Star-Delta برای راه‌اندازی دستی موتورهای سازگار استفاده می‌شود.

موتور دو دور

در موتورهایی که برای دو سرعت سیم‌پیچی شده‌اند، باید از کلید مخصوص همان روش اتصال استفاده شود.

کاربرد کلید گردان در اندازه‌گیری

Ammeter و Voltmeter Selector Switch در تابلوهای اندازه‌گیری کاربرد دارند.

انتخاب فاز آمپرمتر

کاربر می‌تواند با تغییر وضعیت کلید، مسیر اندازه‌گیری موردنظر را انتخاب کند.

انتخاب ولتاژ

در Voltmeter Switch نیز ترکیب اندازه‌گیری براساس Cam Diagram کلید تغییر می‌کند.

مشخصات فنی مهم کلید گردان

برای انتخاب حرفه‌ای Cam Switch باید دیتاشیت محصول بررسی شود.

جریان نامی

جریان درج‌شده روی محصول یکی از مشخصات اصلی است، اما باید در کنار Utilization Category و نوع بار بررسی شود.

جریان موتور

به دلیل ماهیت القایی موتور، شرایط سوئیچینگ آن با بار مقاومتی یکسان نیست.

ولتاژ کاری

کلید باید برای ولتاژ سیستم و شرایط سوئیچینگ موردنظر مناسب باشد.

تعداد Pole و Contact

آرایش Contact مشخص می‌کند در هر Position کدام ترمینال‌ها به هم متصل می‌شوند.

دیاگرام کنتاکت

برای جایگزینی Cam Switch قدیمی، دیاگرام داخلی از مهم‌ترین اطلاعات موردنیاز است.

زاویه گردش

بعضی کلیدها با زاویه‌هایی مانند 30، 45، 60 یا 90 درجه میان Positionها طراحی می‌شوند.

زاویه واقعی به مدل بستگی دارد.

وضعیت صفر

برخی کلیدها دارای حالت OFF یا صفر و برخی Functionها بدون وضعیت صفر طراحی می‌شوند.

این موضوع باید با نیاز مدار مطابقت داشته باشد.

درجه حفاظت

درجه IP بخش نصب‌شده روی پنل باید برای شرایط محیطی تابلو مناسب باشد.

نکات مهم و اشتباهات رایج هنگام خرید کلید گردان

بسیاری از اشتباهات خرید زمانی رخ می‌دهند که تنها آمپراژ و تعداد وضعیت بررسی شود.

اشتباه گرفتن دو طرفه با چپ گرد راست گرد

وجود سه حالت 1-0-2 به معنی Reversing بودن کلید نیست.

دیاگرام را بررسی کنید

اتصال ترمینال‌ها در هر Position تعیین می‌کند کلید چه Function واقعی دارد.

انتخاب آمپراژ فقط براساس جریان موتور

برای بار موتور باید Category و ظرفیت سوئیچینگ موتور نیز بررسی شود.

استفاده از کلید گردان به جای وسیله حفاظتی

کلید گردان معمولاً وسیله سوئیچینگ است و به‌تنهایی جایگزین حفاظت اضافه‌بار یا اتصال کوتاه نیست.

تجهیزات حفاظتی را جداگانه انتخاب کنید

فیوز، کلید حفاظتی و سایر تجهیزات باید براساس طراحی مدار استفاده شوند.

خرید کلید مشابه از روی ظاهر

ممکن است دو کلید از بیرون یکسان باشند اما Cam Diagram متفاوتی داشته باشند.

عدم ثبت شماره ترمینال‌ها

پیش از باز کردن کلید قدیمی بهتر است سیم‌بندی و شماره ترمینال‌ها ثبت شوند تا نصب محصول جدید با خطای کمتری انجام شود.

خرید کلید گردان از الکتروجین مولر

برای خرید کلید گردان بهتر است ابتدا نوع Function موردنیاز را مشخص کنید و سپس مدل‌های موجود را براساس جریان، تعداد پل، تعداد وضعیت، برند و کد فنی مقایسه کنید.

در الکتروجین مولر می‌توانید تجهیزات برق صنعتی و مدار فرمان را متناسب با نیاز پروژه بررسی کنید. هنگام انتخاب کلید گردان، اگر کد محصول قبلی یا نقشه مدار را در اختیار دارید، استفاده از این اطلاعات احتمال انتخاب مدل اشتباه را کاهش می‌دهد.

برای استعلام مدل مناسب بهتر است مشخص کنید کلید برای قطع و وصل، Changeover، چپ‌گرد راست‌گرد، ستاره مثلث، موتور دو دور، آمپرمتر یا ولتمتر موردنیاز است. همچنین جریان، ولتاژ و تعداد Positionها را اعلام کنید.

در کنار قیمت، کیفیت ساخت، سازگاری الکتریکی، دیاگرام داخلی و رده کاری محصول را نیز بررسی کنید. خرید یک کلید ارزان اما دارای Function نامناسب می‌تواند باعث دوباره‌کاری تابلو و هزینه اضافی شود.

راهنمای نهایی انتخاب کلید گردان

اگر به یک ON/OFF ساده نیاز دارید، مدل یک‌طرفه را بررسی کنید. برای انتخاب بین دو مسیر به Changeover و برای تغییر جهت موتور به Reversing Switch نیاز خواهید داشت. راه‌اندازی ستاره مثلث نیز کلید مخصوص خود را می‌طلبد.

بعد از تعیین Function، جریان، تعداد پل، تعداد Position، وضعیت صفر، ولتاژ، رده کاری و نوع نصب را مشخص کنید.

در نهایت مدل‌هایی که تمام شرایط فنی پروژه را پوشش می‌دهند از نظر برند و قیمت مقایسه شوند. این روش شانس انتخاب صحیح را بسیار بیشتر از خرید صرفاً براساس نام «کلید گردان 25 آمپر» یا «کلید سه فاز» می‌کند.

سوالات متداول :

کلید گردان چیست؟

کلید گردان یا Cam Switch یک کلید دستی است که با چرخاندن دسته، کنتاکت‌های داخلی آن براساس یک توالی مشخص باز و بسته می‌شوند و می‌توان از آن برای قطع و وصل یا انتخاب حالت‌های مختلف مدار استفاده کرد.

قیمت کلید گردان چقدر است؟

قیمت به آمپراژ، تعداد پل، تعداد طبقات، Function، برند و نحوه نصب بستگی دارد. برای قیمت دقیق بهتر است مدل یا کد عملکرد مشخص باشد.

انواع کلید گردان کدامند؟

یک‌طرفه، دوطرفه، Changeover، چپ‌گرد راست‌گرد، ستاره مثلث، دو دور، آمپرمتر و ولتمتر از مدل‌های رایج هستند.

کلید گردان سه فاز چیست؟

کلیدی است که برای سوئیچینگ مدار سه فاز متناسب با Function طراحی‌شده آن استفاده می‌شود. تعداد پل و نحوه اتصال باید با مدار تطبیق داده شود.

کلید گردان چپ گرد راست گرد چگونه کار می‌کند؟

این کلید با تغییر آرایش اتصال فازها در Positionهای تعریف‌شده امکان تغییر جهت دوران موتور سه فاز مناسب را فراهم می‌کند.

تفاوت کلید دو طرفه و چپ گرد راست گرد چیست؟

کلید دوطرفه برای Changeover میان دو مسیر طراحی می‌شود، اما Reversing Switch دارای Cam Diagram مخصوص تغییر جهت موتور است. این دو الزاماً جایگزین یکدیگر نیستند.

کلید ستاره مثلث چیست؟

کلید مخصوصی است که آرایش اتصالات موتور مناسب را به‌صورت دستی از Star به Delta تغییر می‌دهد.

کلید گردان آمپرمتر چیست؟

یک Selector Switch است که برای انتخاب مسیر اندازه‌گیری جریان فازهای مختلف در تابلو استفاده می‌شود.

کلید گردان ولتمتر چیست؟

کلیدی چندحالته برای انتخاب مسیر اندازه‌گیری ولتاژهای مختلف شبکه توسط ولتمتر است.

کلید گردان چند آمپر بخریم؟

آمپراژ باید با جریان مدار، نوع بار و Category کاری کلید هماهنگ باشد. برای موتور تنها مقایسه جریان نامی کافی نیست.

آیا کلید گردان از موتور محافظت می‌کند؟

به‌طور معمول وظیفه اصلی Cam Switch سوئیچینگ و انتخاب حالت است، نه حفاظت کامل موتور. تجهیزات حفاظتی مناسب باید جداگانه در طراحی مدار در نظر گرفته شوند.

کلید گردان بهتر است یا کنتاکتور؟

برای کنترل دستی ساده، Cam Switch می‌تواند مناسب باشد. در سیستم‌های اتوماتیک، فرمان از راه دور یا کاربردهای دارای سیکل زیاد، کنتاکتور و سیستم فرمان مناسب معمولاً انعطاف بیشتری ایجاد می‌کند.

بهترین برند کلید گردان چیست؟

Schneider Electric، Eaton، Telergon و تولیدکنندگان معتبر دیگر Cam Switchهای صنعتی عرضه می‌کنند. بهترین مدل باید براساس Function و مشخصات پروژه انتخاب شود.

هنگام خرید کلید گردان چه مشخصاتی لازم است؟

نوع عملکرد، جریان، ولتاژ، تعداد پل، تعداد وضعیت، وجود یا عدم وجود صفر، Category کاری، نحوه نصب و کد عملکرد مهم‌ترین مشخصات هستند.

آیا هر کلید 1-0-2 برای چپ گرد راست گرد مناسب است؟

خیر. Positionهای روی دسته فقط وضعیت کلید را نشان می‌دهند. آرایش کنتاکت داخلی باید مخصوص Reversing باشد.

چگونه کلید گردان قدیمی را تعویض کنیم؟

بهترین روش ثبت Part Number، دیاگرام کنتاکت‌ها، شماره ترمینال‌ها و سیم‌بندی محصول قبلی و انتخاب مدل دارای Function و مشخصات الکتریکی سازگار است. نصب باید توسط فرد دارای صلاحیت انجام شود.

کلید گردان برای تابلو برق چه کاربردی دارد؟

قطع و وصل دستی، انتخاب حالت، Changeover، کنترل جهت موتور و انتخاب مدارهای اندازه‌گیری از کاربردهای رایج آن در تابلوهای برق هستند.
