شاسی مدار فرمان استپ

خرید شاسی مدار فرمان استپ برای طراحی تابلو برق، مدار فرمان، کنترل ماشین‌آلات صنعتی و توقف ایمن تجهیزات اهمیت زیادی دارد. شاسی استپ که با نام‌هایی مثل شستی استپ، پوش باتن استپ، شاسی توقف، شاسی استپ قرمز و دکمه قطع مدار فرمان هم شناخته می‌شود، یکی از اصلی‌ترین قطعات کنترلی در مدارهای فرمان است.

در بیشتر مدارهای صنعتی، شاسی استپ برای قطع فرمان، توقف عملکرد دستگاه، غیرفعال کردن کنتاکتور یا متوقف کردن یک فرآیند کنترلی استفاده می‌شود. این قطعه معمولاً کنار شاسی استارت نصب می‌شود تا اپراتور بتواند به‌سادگی فرمان راه‌اندازی و توقف را از روی پنل یا درب تابلو صادر کند.

اگر قصد خرید شاسی مدار فرمان استپ دارید، باید به نوع کنتاکت، رنگ، جنس بدنه، قطر نصب، چراغ‌دار بودن، برند، درجه حفاظت و کیفیت مکانیزم برگشت توجه کنید. شاسی استپ قطعه‌ای ساده به نظر می‌رسد، اما انتخاب اشتباه آن می‌تواند باعث عملکرد نامطمئن مدار فرمان، توقف ناقص دستگاه یا خطای اپراتوری شود.

الکتروجین مولر با تمرکز بر تامین تجهیزات برق صنعتی، امکان بررسی و تامین انواع شاسی مدار فرمان استپ برای تابلو برق، ماشین‌آلات، سیستم‌های کنترلی، خطوط تولید و پروژه‌های صنعتی را فراهم می‌کند.

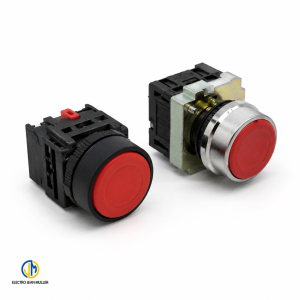

شاسی مدار فرمان استپ چیست - الکتروجین مولر

شاسی مدار فرمان استپ چیست؟

شاسی مدار فرمان استپ یک دکمه کنترلی فشاری است که برای توقف یا قطع فرمان در مدار استفاده می‌شود. این شاسی معمولاً به‌صورت لحظه‌ای عمل می‌کند؛ یعنی با فشار دادن دکمه، وضعیت کنتاکت تغییر می‌کند و پس از رها کردن، دکمه به حالت اولیه بازمی‌گردد.

در بیشتر مدارهای فرمان، شاسی استپ از نوع نرمال بسته یا NC استفاده می‌شود. کنتاکت NC در حالت عادی بسته است و مسیر فرمان را برقرار نگه می‌دارد. وقتی اپراتور شاسی استپ را فشار می‌دهد، این کنتاکت باز می‌شود و مسیر فرمان قطع می‌گردد. همین عملکرد باعث توقف کنتاکتور، قطع مدار خودنگهدار یا غیرفعال شدن بخش کنترلی مدار می‌شود.

چرا شاسی استپ معمولاً قرمز است؟

در طراحی تابلو برق، رنگ‌ها برای تشخیص سریع عملکرد تجهیزات استفاده می‌شوند. شاسی استپ معمولاً قرمز رنگ است، چون رنگ قرمز در بسیاری از مدارهای فرمان به معنی توقف، قطع یا هشدار است. این موضوع کمک می‌کند اپراتور در زمان کار با تابلو، دکمه توقف را سریع‌تر تشخیص دهد و احتمال خطای انسانی کمتر شود.

البته در بعضی پروژه‌ها ممکن است بسته به استاندارد طراحی تابلو یا نوع کاربرد، از رنگ‌های دیگر هم استفاده شود. با این حال، رایج‌ترین انتخاب برای شاسی استپ، رنگ قرمز است.

تفاوت شاسی استپ با شاسی امرجنسی

شاسی استپ و شاسی امرجنسی هر دو برای توقف استفاده می‌شوند، اما کاربرد آن‌ها یکی نیست. شاسی استپ برای توقف عادی مدار یا دستگاه استفاده می‌شود، در حالی که شاسی امرجنسی برای شرایط اضطراری، خطر یا توقف فوری طراحی شده است.

شاسی استپ معمولاً دکمه‌ای ساده و لحظه‌ای است. اما شاسی امرجنسی اغلب قارچی، قفل‌شونده و بزرگ‌تر است تا در شرایط خطر سریع‌تر دیده و فشرده شود. بنابراین در طراحی تابلو، شاسی استپ جایگزین شاسی امرجنسی نیست و هرکدام کاربرد جداگانه‌ای دارند.

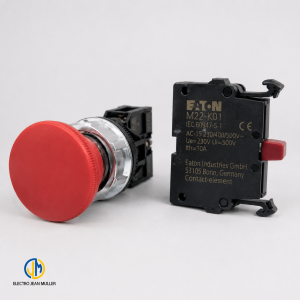

کاربرد شاسی مدار فرمان استپ - الکتروجین مولر

کاربرد شاسی مدار فرمان استپ

شاسی مدار فرمان استپ در هر سیستمی استفاده می‌شود که نیاز به توقف دستی، قطع فرمان یا خارج کردن مدار از حالت کار داشته باشد. این قطعه در تابلو برق صنعتی، تابلو کنترل موتور، خطوط تولید، ماشین‌آلات صنعتی، پمپ‌ها، فن‌ها، کمپرسورها، نوار نقاله‌ها، تجهیزات بسته‌بندی، دستگاه‌های CNC و سیستم‌های اتوماسیون کاربرد دارد.

در مدارهای فرمان، شاسی استپ معمولاً مستقیماً بار قدرت را قطع نمی‌کند. وظیفه اصلی آن قطع مسیر فرمان است. برای مثال، در مدار کنترل موتور، شاسی استپ مسیر تغذیه بوبین کنتاکتور را قطع می‌کند و با قطع شدن کنتاکتور، مدار قدرت موتور نیز از مدار خارج می‌شود.

کاربرد در تابلو برق

در تابلو برق، شاسی استپ معمولاً روی درب تابلو یا پنل فرمان نصب می‌شود تا اپراتور بتواند بدون باز کردن درب تابلو، فرمان توقف را صادر کند. این موضوع باعث افزایش ایمنی، دسترسی سریع‌تر و کنترل بهتر تجهیزات می‌شود.

کاربرد در مدار فرمان موتور

یکی از مهم‌ترین کاربردهای شاسی استپ، استفاده در مدار فرمان موتور است. در مدارهای استارت و استپ، شاسی استارت فرمان راه‌اندازی را صادر می‌کند و شاسی استپ مسیر مدار فرمان را قطع می‌کند. در بسیاری از نقشه‌ها، شاسی استپ به‌صورت سری در مسیر فرمان قرار می‌گیرد تا با فشردن آن، مدار خودنگهدار قطع شود.

کاربرد در ماشین‌آلات صنعتی

در ماشین‌آلات صنعتی، شاسی استپ برای توقف عادی عملکرد دستگاه استفاده می‌شود. اپراتور با فشار دادن این شاسی می‌تواند چرخه کاری دستگاه، حرکت نوار نقاله، عملکرد پمپ، فن یا بخشی از فرآیند را متوقف کند. در این کاربردها، کیفیت مکانیزم، دوام کنتاکت و نصب صحیح اهمیت زیادی دارد.

انواع شاسی مدار فرمان استپ

شاسی استپ بر اساس جنس بدنه، نوع عملکرد، چراغ‌دار بودن، نوع کنتاکت، قطر نصب و برند دسته‌بندی می‌شود. انتخاب درست نوع شاسی به شرایط تابلو، نوع مدار و محیط نصب بستگی دارد.

شاسی استپ ساده

شاسی استپ ساده برای مدارهایی استفاده می‌شود که فقط به فرمان توقف نیاز دارند و نمایش وضعیت لازم نیست. این مدل به دلیل قیمت مناسب، نصب آسان و کاربرد گسترده، یکی از رایج‌ترین گزینه‌ها در تابلو برق و مدار فرمان است.

شاسی استپ چراغ‌دار

شاسی استپ چراغ‌دار علاوه بر صدور فرمان توقف، می‌تواند وضعیت مشخصی را به اپراتور نشان دهد. در بعضی تابلوها از شاسی یا پوش باتن چراغ‌دار برای نمایش وضعیت آماده‌به‌کار، توقف، خطا یا قطع مدار استفاده می‌شود. هنگام خرید این مدل باید به ولتاژ چراغ، رنگ، نوع کنتاکت و هماهنگی با مدار توجه شود.

شاسی استپ فلزی

شاسی استپ فلزی برای محیط‌های صنعتی، کارگاه‌ها و تابلوهایی مناسب است که مقاومت مکانیکی، ظاهر حرفه‌ای و دوام بیشتر اهمیت دارد. این مدل‌ها معمولاً نسبت به مدل‌های پلاستیکی قیمت بالاتری دارند، اما در پروژه‌های سنگین‌تر انتخاب مطمئن‌تری هستند.

شاسی استپ پلاستیکی

شاسی استپ پلاستیکی گزینه‌ای اقتصادی و پرمصرف برای تابلوهای عمومی و پروژه‌های سبک‌تر است. اگر محیط نصب شرایط سختی ندارد و هدف اجرای یک مدار فرمان استاندارد با هزینه مناسب است، مدل پلاستیکی می‌تواند انتخاب مناسبی باشد.

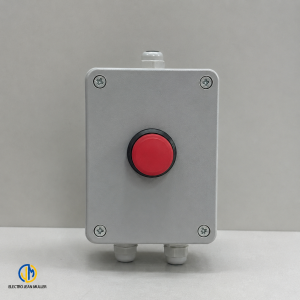

قیمت شاسی مدار فرمان استپ - الکتروجین مولر

قیمت شاسی مدار فرمان استپ

قیمت شاسی مدار فرمان استپ به چند عامل بستگی دارد. ممکن است دو شاسی قرمز از نظر ظاهر شبیه باشند، اما از نظر برند، جنس بدنه، کیفیت کنتاکت، درجه حفاظت، چراغ‌دار بودن و دوام مکانیکی تفاوت زیادی داشته باشند.

در خرید شاسی استپ، فقط قیمت پایین ملاک خوبی نیست. اگر کیفیت کنتاکت ضعیف باشد یا دکمه بعد از مدتی گیر کند، مدار فرمان ممکن است به‌درستی قطع نشود یا عملکرد آن ناپایدار شود. در تابلوهای صنعتی، همین خطا می‌تواند باعث توقف نامطمئن دستگاه یا افزایش هزینه تعمیرات شود.

عوامل موثر بر قیمت شاسی استپ

قیمت روز شاسی استپ را چطور استعلام بگیریم؟

برای استعلام دقیق قیمت، بهتر است نوع شاسی، برند، جنس بدنه، چراغ‌دار یا ساده بودن، تعداد کنتاکت، رنگ، قطر نصب و تعداد موردنیاز مشخص شود. اگر هدف تعویض قطعه قبلی است، عکس شاسی، کد فنی، نوع کنتاکت و ابعاد نصب می‌تواند انتخاب مدل جایگزین را دقیق‌تر کند.

راهنمای خرید شاسی مدار فرمان استپ

برای خرید شاسی مدار فرمان استپ باید ابتدا مشخص شود شاسی قرار است در چه مداری نصب شود. آیا برای توقف کنتاکتور است؟ آیا روی درب تابلو نصب می‌شود؟ آیا محیط نصب مرطوب یا پرگردوغبار است؟ آیا مدل چراغ‌دار لازم است؟ آیا شاسی باید فلزی باشد یا پلاستیکی؟

انتخاب بر اساس نوع کنتاکت

در بیشتر مدارهای فرمان، شاسی استپ با کنتاکت NC استفاده می‌شود. این کنتاکت در حالت عادی بسته است و با فشار دادن شاسی باز می‌شود. اگر مدار شما به ساختار خاصی نیاز دارد، باید قبل از خرید نقشه فرمان و تعداد کنتاکت‌ها بررسی شود.

انتخاب بر اساس جنس بدنه

اگر تابلو در محیط صنعتی سخت، کارخانه، کارگاه یا محل دارای ضربه و آلودگی نصب می‌شود، شاسی استپ فلزی انتخاب مناسب‌تری است. اگر پروژه عمومی‌تر است و شرایط محیطی سنگین وجود ندارد، مدل پلاستیکی هم می‌تواند پاسخ‌گو باشد.

انتخاب بر اساس چراغ‌دار بودن

اگر می‌خواهید وضعیت توقف، آماده‌به‌کار یا خطا روی پنل مشخص باشد، مدل چراغ‌دار می‌تواند انتخاب بهتری باشد. اما اگر فقط فرمان قطع لازم دارید و نمایش وضعیت اهمیت ندارد، شاسی استپ ساده اقتصادی‌تر است.

انتخاب بر اساس قطر نصب

در بسیاری از تابلوهای برق، شاسی‌ها با قطر نصب 22 میلی‌متر استفاده می‌شوند. قبل از خرید باید بررسی شود سوراخ پنل، قاب نصب و تجهیزات جانبی با شاسی انتخابی هماهنگ باشند. انتخاب قطر اشتباه باعث مشکل در نصب یا نیاز به تغییر مکانیکی روی درب تابلو می‌شود.

انتخاب بر اساس کیفیت مکانیزم

شاسی استپ ممکن است در طول روز بارها استفاده شود. بنابراین کیفیت فنر، حرکت روان دکمه، برگشت‌پذیری، دوام کنتاکت و استحکام بدنه اهمیت دارد. در پروژه‌های صنعتی بهتر است سراغ مدل‌هایی بروید که برای استفاده مداوم طراحی شده‌اند.

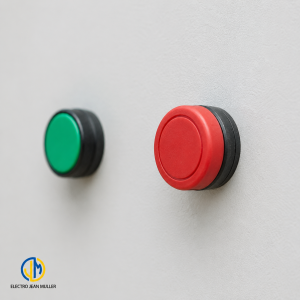

خرید شاسی مدار فرمان استپ - الکتروجین مولر

مزایا و محدودیت‌های شاسی مدار فرمان استپ

شاسی استپ قطعه‌ای ساده اما ضروری است. استفاده درست از آن باعث کنترل بهتر مدار و توقف مطمئن‌تر تجهیزات می‌شود.

چه زمانی شاسی استپ انتخاب درستی است؟

وقتی هدف شما توقف عادی مدار، قطع مسیر فرمان، غیرفعال کردن کنتاکتور، توقف پمپ، فن، موتور یا بخشی از فرآیند صنعتی است، شاسی استپ انتخاب استاندارد و کاربردی است.

چه زمانی شاسی استپ کافی نیست؟

اگر توقف اضطراری و ایمنی دستگاه مطرح است، شاسی استپ معمولی کافی نیست و باید از شاسی امرجنسی یا تجهیزات ایمنی مناسب استفاده شود. همچنین اگر هدف قطع مستقیم مدار قدرت باشد، شاسی استپ به‌تنهایی مناسب نیست و باید در کنار کنتاکتور، کلید حفاظتی یا تجهیزات قدرت استفاده شود.

برندهای شاسی مدار فرمان استپ قابل تامین

در انتخاب برند شاسی استپ، باید به نوع پروژه، بودجه، موجودی، کیفیت ساخت، استاندارد نصب و هماهنگی با سایر تجهیزات تابلو توجه شود. برای پروژه‌های صنعتی، بهتر است از برندهایی استفاده شود که در زمینه پوش باتن، شستی و تجهیزات فرمان محصول مستقیم دارند.

اشنایدر

اشنایدر در سری Harmony، شاسی‌ها و پوش باتن‌های صنعتی متنوعی برای تابلو برق، ماشین‌آلات و سیستم‌های کنترلی ارائه می‌کند. این برند برای پروژه‌هایی که کیفیت ساخت، ظاهر حرفه‌ای و هماهنگی قطعات اهمیت دارد، گزینه قابل بررسی است.

زیمنس

زیمنس با سری SIRIUS ACT در حوزه شاسی، سوئیچ و چراغ سیگنال شناخته می‌شود. این سری برای تابلوهای صنعتی، ماشین‌سازها و پروژه‌هایی که دوام و طراحی صنعتی اهمیت دارد، قابل بررسی است.

ایتون

ایتون در سری RMQ/M22 تجهیزات فرمان، شستی و پوش باتن صنعتی ارائه می‌کند. این برند برای تابلوهای برق، مدار فرمان و ماشین‌آلاتی که دوام مکانیکی و کیفیت نصب مهم است، گزینه مناسبی محسوب می‌شود.

امرون

امرون در دسته پوش باتن‌های 22 میلی‌متری مانند A22N محصول دارد. این برند برای سیستم‌های اتوماسیون، تابلوهای کنترل و تجهیزات صنعتی قابل بررسی است.

آتونیکس

آتونیکس سری S2PR را به‌عنوان پوش باتن‌های 22/25 میلی‌متری عرضه می‌کند. این برند برای پروژه‌هایی که به گزینه‌ای اقتصادی، صنعتی و مناسب تابلوهای کنترل نیاز دارند، قابل بررسی است.

شراک

شراک در دسته تجهیزات فرمان و سیگنالینگ، پوش باتن و تجهیزات مرتبط ارائه می‌کند. این برند برای پروژه‌های صنعتی و تابلوهایی که از تجهیزات اروپایی استفاده می‌کنند، گزینه قابل بررسی است.

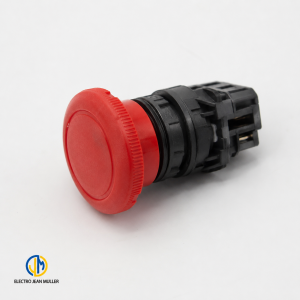

برندهای شاسی مدار فرمان استپ - الکتروجین مولر

خرید شاسی مدار فرمان استپ از الکتروجین مولر

برای خرید شاسی مدار فرمان استپ، بهتر است قبل از ثبت سفارش مشخص کنید شاسی قرار است در چه مدار و چه شرایطی نصب شود. نوع کنتاکت، جنس بدنه، قطر نصب، چراغ‌دار بودن، برند، رنگ و تعداد موردنیاز باید از ابتدا مشخص باشند.

الکتروجین مولر می‌تواند بر اساس نیاز پروژه، مدل مناسب شاسی استپ را از نظر فنی و اقتصادی بررسی کند. هدف این است که محصول انتخاب‌شده فقط از نظر قیمت مناسب نباشد، بلکه در مدار فرمان عملکرد پایدار، دقیق و قابل اعتماد داشته باشد.

قبل از ثبت سفارش چه اطلاعاتی آماده کنیم؟

برای انتخاب دقیق‌تر، بهتر است این اطلاعات را آماده داشته باشید: برند موردنظر، رنگ شاسی، جنس بدنه، قطر نصب، تعداد کنتاکت NC و NO، ساده یا چراغ‌دار بودن، محل نصب، نوع کاربرد، تعداد موردنیاز و در صورت تعویض، عکس یا کد فنی شاسی قبلی.

جمع‌بندی

شاسی مدار فرمان استپ یکی از قطعات ضروری در تابلو برق و مدار فرمان است. این قطعه برای توقف عادی مدار، قطع مسیر فرمان، غیرفعال کردن کنتاکتور، توقف موتور، پمپ، فن، ماشین‌آلات و تجهیزات صنعتی استفاده می‌شود. هنگام خرید شاسی استپ باید به نوع کنتاکت، رنگ، جنس بدنه، چراغ‌دار بودن، قطر نصب، برند و شرایط محیطی توجه کنید.

اگر قصد خرید شاسی مدار فرمان استپ با قیمت روز و انتخاب دقیق دارید، الکتروجین مولر می‌تواند بر اساس مشخصات پروژه، مدل مناسب را از میان برندهای معتبر و گزینه‌های قابل تامین بررسی و پیشنهاد کند.

سوالات متداول :

شاسی مدار فرمان استپ چیست؟

شاسی مدار فرمان استپ یک دکمه کنترلی است که برای توقف عادی مدار یا قطع فرمان استفاده می‌شود. این شاسی معمولاً در مدار فرمان و کنار شاسی استارت نصب می‌شود.

قیمت شاسی مدار فرمان استپ چقدر است؟

قیمت شاسی استپ به برند، جنس بدنه، چراغ‌دار بودن، تعداد کنتاکت، درجه حفاظت، کیفیت مکانیزم و موجودی بازار بستگی دارد.

شاسی استپ چه رنگی است؟

شاسی استپ معمولاً قرمز رنگ است. رنگ قرمز در تابلو برق معمولاً برای توقف، قطع یا هشدار استفاده می‌شود.

شاسی استپ NO است یا NC؟

در بیشتر مدارهای فرمان، شاسی استپ از نوع NC یا نرمال بسته است. با فشار دادن شاسی، کنتاکت باز می‌شود و مسیر فرمان قطع می‌گردد.

آیا شاسی استپ همان شاسی امرجنسی است؟

خیر. شاسی استپ برای توقف عادی استفاده می‌شود، اما شاسی امرجنسی برای توقف فوری در شرایط خطر طراحی شده است. شاسی امرجنسی معمولاً قارچی و قفل‌شونده است.

آیا شاسی استپ برای قطع مستقیم موتور مناسب است؟

خیر. شاسی استپ برای مدار فرمان استفاده می‌شود و نباید به‌تنهایی برای قطع مستقیم بار قدرت یا موتور صنعتی استفاده شود. برای مدار قدرت باید از کنتاکتور، کلید حفاظتی یا تجهیزات مناسب استفاده کرد.

شاسی استپ چراغ‌دار بهتر است یا ساده؟

اگر نمایش وضعیت توقف، خطا یا آماده‌به‌کار بودن مدار مهم است، مدل چراغ‌دار انتخاب بهتری است. اگر فقط فرمان قطع لازم دارید، مدل ساده معمولاً کافی و اقتصادی‌تر است.

بهترین برند شاسی استپ کدام است؟

بهترین برند به نوع پروژه، بودجه و موجودی بازار بستگی دارد. اشنایدر، زیمنس، ایتون، امرون، آتونیکس و شراک از برندهای قابل بررسی در دسته شاسی مدار فرمان استپ هستند.

هنگام تعویض شاسی استپ به چه نکته‌ای توجه کنیم؟

هنگام تعویض، فقط رنگ و ظاهر شاسی را ملاک قرار ندهید. باید قطر نصب، نوع کنتاکت، تعداد کنتاکت، چراغ‌دار بودن، ابعاد نصب و سازگاری با نقشه مدار بررسی شود.
