هد شاسی ساده قرمز M22-D-R

هد شاسی ساده قرمز M22-D-R یکی از تجهیزات فرمان پرکاربرد سری M22 برند ایتون مولر است که برای استفاده در تابلوهای برق، پنل‌های کنترل و سیستم‌های فرمان صنعتی طراحی شده است. این محصول با رنگ قرمز، طراحی تخت و عملکرد لحظه‌ای، امکان ایجاد یک فرمان مکانیکی ساده و مشخص را برای اپراتور فراهم می‌کند. کد فنی M22-D-R باعث می‌شود این مدل به‌راحتی از سایر هد شاسی‌های سری M22 با رنگ، عملکرد یا طراحی متفاوت تشخیص داده شود.

هد شاسی M22-D-R از خانواده تجهیزات Eaton Moeller RMQ-Titan بوده و برای نصب در سیستم‌های فرمان استاندارد سری M22 مورد استفاده قرار می‌گیرد. در منابع رسمی ایتون، این مدل با کد محصول 216594، رنگ قرمز، عملکرد Momentary یا برگشت فنری و طراحی Flat معرفی شده است.

هد شاسی ساده قرمز M22-D-R چیست؟

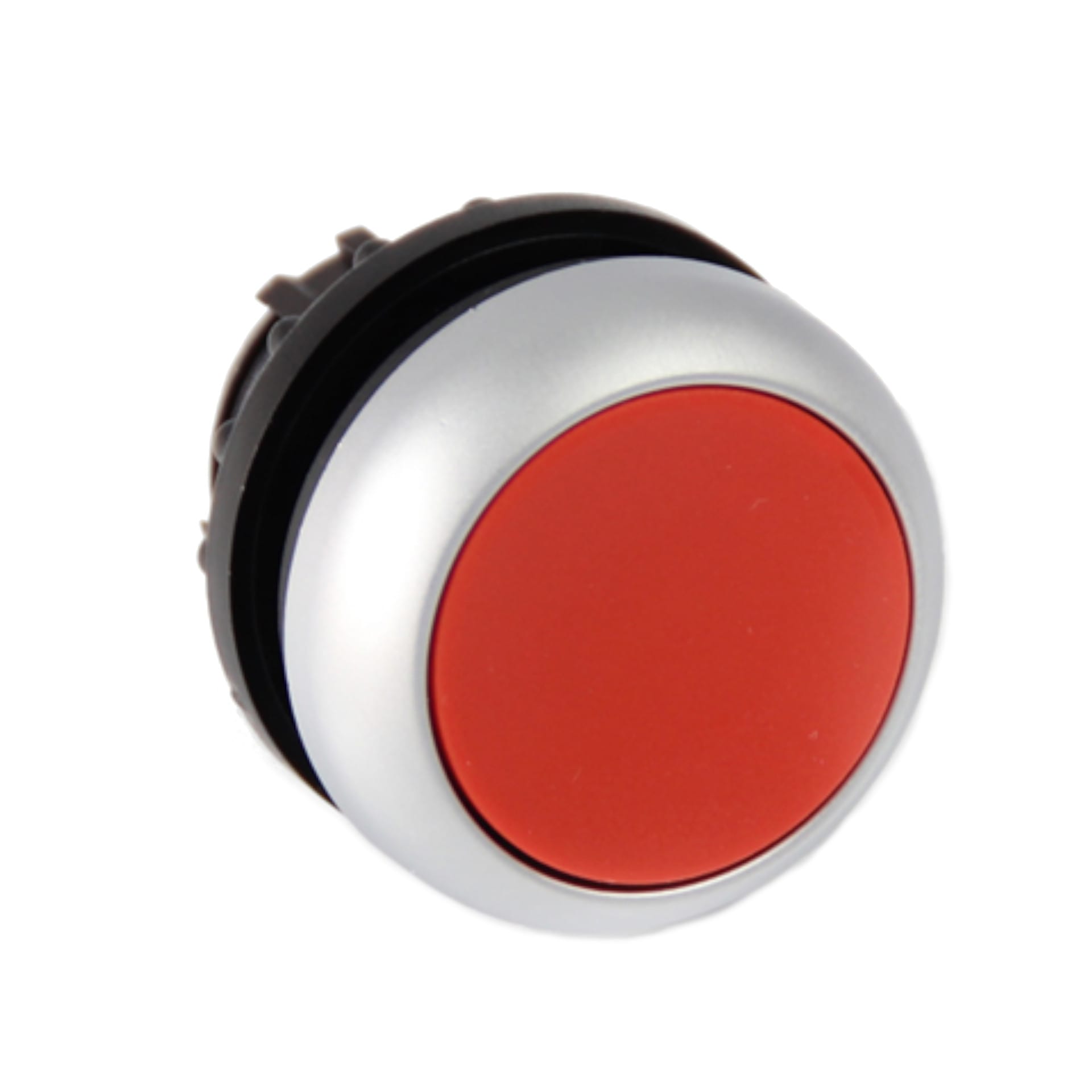

هد شاسی ساده قرمز M22-D-R بخش قابل مشاهده و قابل فشردن یک شاسی فرمان صنعتی است. این قطعه روی سطح تابلو یا پنل نصب می‌شود و پس از فشردن توسط اپراتور، فرمان مکانیکی را به بلوک کنتاکت متصل در پشت شاسی منتقل می‌کند.

استفاده از ساختار ماژولار در سری M22 باعث می‌شود طراح تابلو بتواند هد شاسی و کنتاکت مورد نیاز را متناسب با مدار فرمان انتخاب کند. بنابراین انتخاب M22-D-R زمانی مناسب است که به یک هد شاسی قرمز ساده و لحظه‌ای از خانواده ایتون مولر نیاز داشته باشید.

شاسی قرمز ایتون مولر M22-D-R

یکی از عبارت‌های مرتبط با این محصول، شاسی قرمز ایتون مولر M22-D-R است. رنگ قرمز باعث تشخیص سریع این شاسی در میان سایر اجزای فرمان روی تابلو می‌شود و می‌تواند مطابق طراحی مدار برای فرمان مورد نظر استفاده شود.

برخلاف مدل‌هایی که دارای نوشته یا علامت اختصاصی هستند، M22-D-R در نسخه استاندارد به‌صورت ساده یا Blank معرفی شده است. به همین دلیل طراح تابلو آزادی بیشتری برای تعیین کاربرد آن در مدار دارد.

تفاوت رنگ قرمز با کاربرد امرجنسی

قرمز بودن هد شاسی به‌تنهایی به معنی «Emergency Stop» بودن آن نیست. M22-D-R یک شاسی تخت و لحظه‌ای است و با شاسی‌های قارچی یا قفل‌شونده مخصوص توقف اضطراری تفاوت دارد.

بنابراین اگر در مدار به کلید توقف اضطراری نیاز دارید، باید مدل اختصاصی Emergency Stop متناسب با الزامات ایمنی انتخاب شود و صرفاً رنگ قرمز را ملاک قرار ندهید.

مشخصات هد شاسی M22-D-R ایتون مولر

مشخصات فنی یکی از مهم‌ترین بخش‌های انتخاب تجهیزات فرمان صنعتی است. مدل M22-D-R با نام تجاری Eaton Moeller، کد 216594 و در خانواده RMQ-Titan عرضه شده و دارای هد قرمز تخت با عملکرد لحظه‌ای است.

شناخت این مشخصات به خریدار کمک می‌کند تا محصول را با سایر مدل‌های سری M22 اشتباه نگیرد و هنگام استعلام قیمت یا سفارش، کد فنی صحیح را اعلام کند.

شاسی لحظه‌ای یا Momentary M22-D-R

M22-D-R دارای عملکرد Momentary یا لحظه‌ای است. در این نوع عملکرد، هد پس از فشردن و رها شدن به وضعیت اولیه خود بازمی‌گردد. Eaton این عملکرد را با عبارات Spring-return و Momentary برای مدل 216594 ذکر کرده است.

این ساختار در بسیاری از مدارهای فرمان که تنها به یک پالس یا فرمان موقت نیاز دارند کاربرد دارد.

عملکرد برگشت فنری هد شاسی

مکانیزم برگشت فنری موجب می‌شود اپراتور برای فعال نگه داشتن هد، آن را فشرده نگه دارد و پس از برداشتن فشار، شاسی به وضعیت اولیه برگردد.

البته عملکرد الکتریکی نهایی مدار به نوع کنتاکت متصل به پشت هد نیز بستگی دارد؛ بنابراین NO یا NC بودن مدار را نباید از روی خود هد شاسی تعیین کرد.

قطر نصب هد شاسی M22-D-R

مدل M22-D-R برای خانواده استاندارد M22 طراحی شده و قطر سوراخ نصب آن حدود 22.5 میلی‌متر اعلام شده است. این ابعاد از استانداردهای رایج تجهیزات فرمان نصب‌شونده روی درب تابلو برق محسوب می‌شود.

پیش از خرید باید قطر سوراخ موجود روی پنل و سازگاری سایر اجزای سری M22 بررسی شود.

طراحی تخت یا Flush

یکی از ویژگی‌های ظاهری مهم M22-D-R طراحی تخت یا Flat/Flush آن است. این طراحی باعث می‌شود سطح شاسی نسبت به مدل‌های برجسته یا قارچی، فرم جمع‌وجورتری روی پنل داشته باشد.

این ویژگی برای تابلوهایی که به چیدمان منظم و استاندارد تجهیزات فرمان نیاز دارند اهمیت دارد.

کاربرد هد شاسی ساده قرمز ایتون

هد شاسی ساده قرمز ایتون می‌تواند در انواع تابلوهای کنترل ماشین‌آلات، خطوط تولید، پنل‌های اپراتوری و سیستم‌های اتوماسیون صنعتی مورد استفاده قرار گیرد؛ مشروط بر اینکه طراحی مدار فرمان با عملکرد این مدل سازگار باشد.

ماهیت ماژولار سری M22 این امکان را ایجاد می‌کند که هد شاسی با تجهیزات جانبی مناسب ترکیب شود و متناسب با مدار، عملکرد مورد نیاز ایجاد شود.

استفاده در تابلو برق صنعتی

در تابلو برق صنعتی، شاسی‌ها رابط اصلی میان اپراتور و مدار فرمان هستند. استفاده از رنگ‌های مختلف نیز می‌تواند به تفکیک بصری فرمان‌ها کمک کند.

M22-D-R به دلیل رنگ قرمز و عملکرد لحظه‌ای می‌تواند در نقاطی استفاده شود که طراح مدار برای یک فرمان مشخص، هد قرمز را در نظر گرفته است.

انتخاب کنتاکت مناسب برای M22-D-R

هد شاسی به‌تنهایی تعیین‌کننده NO یا NC بودن مدار نیست. برای کامل کردن مجموعه باید بلوک کنتاکت مناسب از تجهیزات سازگار سری M22 انتخاب شود. فروشندگان صنعتی M22-D-R نیز تصریح می‌کنند که مجموعه کنتاکت باید جداگانه سفارش داده شود.

بنابراین هنگام خرید باید مشخص کنید مدار شما به کنتاکت باز، بسته یا ترکیبی از آن‌ها نیاز دارد.

تفاوت M22-D-R با شاسی کامل

یکی از خطاهای رایج هنگام خرید تجهیزات فرمان، یکسان دانستن «هد شاسی» با «شاسی کامل» است. مدل M22-D-R اساساً به بخش جلویی یا Push Button Actuator مربوط می‌شود و برای ایجاد عملکرد الکتریکی به تجهیزات پشت پنل نیاز دارد.

شناخت این تفاوت از خرید اشتباه جلوگیری می‌کند و باعث می‌شود کاربر اجزای لازم برای تکمیل مدار فرمان را از ابتدا در نظر بگیرد.

هد شاسی M22-D-R و بلوک کنتاکت

هد M22-D-R وظیفه دریافت فرمان مکانیکی اپراتور را بر عهده دارد و بلوک کنتاکت، این حرکت را به تغییر وضعیت الکتریکی تبدیل می‌کند.

در نتیجه، هنگام سفارش پروژه‌ای بهتر است هد، پایه یا آداپتور مورد نیاز و بلوک کنتاکت متناسب با نقشه مدار هم‌زمان بررسی شوند.

تفاوت مدل M22-D-R با M22-D-R-K01 و K10

در خانواده M22 مدل‌هایی با پسوندهای مختلف وجود دارند که ممکن است همراه با ترکیب‌های مشخصی از کنتاکت عرضه شوند. برای مثال، Eaton مدل M22-D-R-K01 را با یک کنتاکت NC و مدل M22-D-R-K10 را با یک کنتاکت NO معرفی کرده است.

به همین دلیل هنگام خرید، کد کامل محصول اهمیت زیادی دارد و نباید M22-D-R را صرفاً بر اساس ظاهر با مدل‌های دارای پسوند یکسان فرض کرد.

مزایای هد شاسی Eaton Moeller M22-D-R

استفاده از تجهیزات سری M22 برای تابلوهایی که بر مبنای سیستم ماژولار ایتون طراحی شده‌اند، امکان انتخاب اجزای مختلف فرمان را با ساختاری هماهنگ فراهم می‌کند.

کد مشخص محصول، طراحی استاندارد و تنوع لوازم جانبی سری M22 نیز فرآیند نگهداری، جایگزینی و توسعه تابلو را ساده‌تر می‌کند.

طراحی ماژولار سری M22

ساختار ماژولار این خانواده به طراح اجازه می‌دهد هد شاسی را بر اساس رنگ و نوع عملکرد انتخاب کرده و سپس کنتاکت مورد نیاز مدار را به مجموعه اضافه کند.

این ویژگی مخصوصاً در پروژه‌هایی که تعداد زیادی تجهیزات فرمان روی پنل دارند، امکان استانداردسازی بهتر قطعات را فراهم می‌کند.

شناسایی سریع با کد M22-D-R

وجود کد فنی مشخص M22-D-R یکی از مزیت‌های مهم هنگام سفارش تجهیزات صنعتی است. به‌جای سفارش عمومی «شاسی قرمز»، استفاده از کد کامل محصول احتمال اشتباه میان مدل‌های مشابه را کاهش می‌دهد.

کد بین‌المللی محصول 216594 نیز در منابع رسمی Eaton برای M22-D-R ثبت شده است.

خرید هد شاسی ساده قرمز M22-D-R

برای خرید هد شاسی ساده قرمز M22-D-R ابتدا باید اطمینان حاصل کنید که سری تجهیزات موجود در تابلو با M22 ایتون مولر سازگار است. سپس نوع عملکرد، رنگ، قطر نصب و کنتاکت‌های مورد نیاز مدار را بررسی کنید.

اگر محصول برای جایگزینی یک قطعه قبلی خریداری می‌شود، بهترین روش تطبیق کد M22-D-R یا شماره 216594 با مشخصات قطعه قبلی است.

قیمت هد شاسی M22-D-R

قیمت هد شاسی M22-D-R ممکن است بر اساس موجودی، نرخ ارز، شرایط واردات و تعداد سفارش تغییر کند. به همین دلیل برای دریافت قیمت دقیق بهتر است استعلام بر اساس کد کامل M22-D-R و برند Eaton/Moeller انجام شود.

در مقایسه قیمت نیز باید مشخص شود محصول ارائه‌شده خود هد شاسی است یا به همراه بلوک کنتاکت و سایر متعلقات فروخته می‌شود.

نکات مهم قبل از سفارش

پیش از ثبت سفارش، کد فنی، رنگ قرمز، عملکرد لحظه‌ای و سازگاری با تجهیزات سری M22 را کنترل کنید. همچنین در صورت نیاز به کنتاکت NO یا NC، آن را جداگانه در سفارش مشخص کنید.

این بررسی ساده احتمال خرید قطعه نامتناسب با مدار و هزینه تعویض یا اصلاح تابلو را کاهش می‌دهد.

جمع‌بندی هد شاسی ساده قرمز M22-D-R ایتون مولر

هد شاسی ساده قرمز M22-D-R یک Push Button Actuator از سری Eaton Moeller M22 / RMQ-Titan است که با رنگ قرمز، طراحی تخت و عملکرد لحظه‌ای شناخته می‌شود. مدل رسمی آن 216594 است و برای نصب در مجموعه تجهیزات فرمان سری M22 مورد استفاده قرار می‌گیرد.

اگر به دنبال شاسی قرمز ایتون، شستی قرمز مولر، هد شاسی M22، پوش باتن قرمز Eaton یا M22-D-R هستید، استفاده از کد دقیق محصول هنگام استعلام و خرید بهترین روش برای جلوگیری از اشتباه میان مدل‌های مشابه است.

چرا کد M22-D-R را هنگام خرید اعلام کنیم؟

سری M22 شامل مدل‌های متعدد با رنگ‌ها، علائم، عملکردها و ترکیب‌های متفاوت است. اعلام کد دقیق کمک می‌کند فروشنده همان هد قرمز ساده و لحظه‌ای موردنظر را شناسایی کند.

انتخاب صحیح برای تابلو برق

قبل از نصب نهایی، نقشه مدار، نوع کنتاکت، ابعاد سوراخ پنل و اجزای موجود سری M22 را بررسی کنید. انتخاب صحیح اجزای مکمل، شرط اصلی عملکرد مناسب شاسی در مدار فرمان است.
