ترانسمیتر دما - فشار

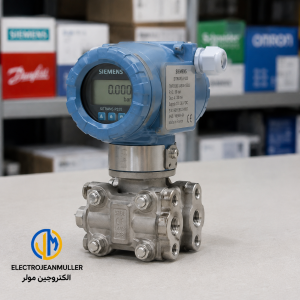

خرید ترانسمیتر فشار زمانی به یک انتخاب مطمئن و اقتصادی تبدیل می‌شود که تجهیز براساس رنج اندازه‌گیری، نوع فشار، دقت، سیگنال خروجی، اتصال فرآیندی، جنس قطعات در تماس با سیال و شرایط محیطی پروژه انتخاب شود. ترانسمیتر فشار یکی از مهم‌ترین تجهیزات ابزار دقیق و اتوماسیون صنعتی است که مقدار فشار سیال یا گاز را اندازه‌گیری کرده و آن را به سیگنالی قابل استفاده برای PLC، DCS، کنترلر یا سیستم مانیتورینگ تبدیل می‌کند.

در صنایع مختلف از سیستم‌های آب و پمپ گرفته تا کمپرسور، تجهیزات هیدرولیک، خطوط تولید، صنایع غذایی، ماشین‌آلات و فرآیندهای پتروشیمی، اندازه‌گیری دقیق فشار نقش مهمی در کنترل فرآیند و حفاظت از تجهیزات دارد. به همین دلیل انتخاب پرشر ترانسمیتر صرفاً براساس برند یا پایین‌ترین قیمت می‌تواند باعث ایجاد خطای اندازه‌گیری، ناسازگاری با سیستم کنترل یا کاهش عمر تجهیز شود.

برای مثال، یک ترانسمیتر فشار 0 تا 10 بار با خروجی 4 تا 20 میلی‌آمپر الزاماً جایگزین مناسبی برای مدل 0 تا 16 بار نیست و حتی دو محصول با Range مشابه ممکن است از نظر Accuracy، نوع اتصال، درجه حفاظت و جنس دیافراگم تفاوت داشته باشند.

در این راهنما انواع ترانسمیتر فشار، کاربردها، قیمت، برندهای مطرح، مشخصات فنی و نکات مهم خرید را بررسی می‌کنیم تا بتوانید متناسب با سیستم اتوماسیون و شرایط فرآیند، مدل مناسب را دقیق‌تر انتخاب کنید.

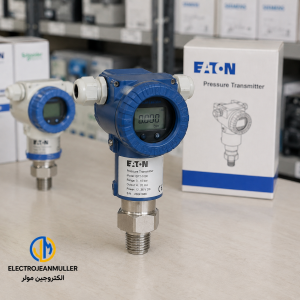

ترانسمیتر فشار چیست و چگونه کار می‌کند؟

ترانسمیتر فشار یا Pressure Transmitter تجهیزی است که فشار یک مایع یا گاز را اندازه‌گیری کرده و مقدار اندازه‌گیری‌شده را به یک سیگنال استاندارد تبدیل می‌کند. این سیگنال سپس به PLC، کنترلر فرآیند، DCS یا سیستم مانیتورینگ ارسال می‌شود.

در بسیاری از سیستم‌های صنعتی، اندازه‌گیری فشار به‌صورت مداوم موردنیاز است. برای مثال کنترلر باید بداند فشار خروجی پمپ در هر لحظه چقدر است تا بتواند عملکرد سیستم را مدیریت کند.

پرشر ترانسمیتر چیست؟

پرشر ترانسمیتر همان Pressure Transmitter است که در بازار تجهیزات ابزار دقیق با نام‌های مختلفی مانند ترانسمیتر فشار، فشار ترانسمیتر یا سنسور فشار صنعتی نیز شناخته می‌شود.

با این حال از نظر فنی، بهتر است مشخصات دقیق محصول بررسی شود؛ زیرا اصطلاح Sensor و Transmitter همیشه به یک ساختار یکسان اشاره نمی‌کنند.

تفاوت سنسور فشار و ترانسمیتر فشار

سنسور فشار وظیفه اصلی حس کردن تغییرات فشار را بر عهده دارد. ترانسمیتر معمولاً علاوه بر بخش حسگر، مدار پردازش و تبدیل سیگنال را نیز در خود جای می‌دهد.

به همین دلیل ترانسمیتر می‌تواند سیگنال استانداردی مانند 4-20mA را در اختیار سیستم کنترل قرار دهد.

ترانسمیتر فشار چگونه به PLC متصل می‌شود؟

در سیستم‌هایی که ترانسمیتر دارای خروجی آنالوگ است، خروجی آن معمولاً به Analog Input مناسب PLC یا ماژول ورودی آنالوگ متصل می‌شود.

نوع سیگنال، تغذیه و نحوه سیم‌بندی باید با مشخصات هر دو تجهیز مطابقت داشته باشد.

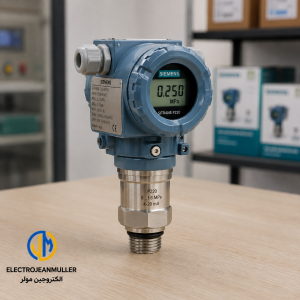

انواع ترانسمیتر فشار صنعتی

انواع ترانسمیتر فشار را می‌توان براساس نوع فشار مورد اندازه‌گیری، ساختار دستگاه، سیگنال خروجی و کاربرد به چند گروه تقسیم کرد.

تشخیص نوع فشار یکی از مهم‌ترین مراحل انتخاب است؛ زیرا Gauge Pressure، Absolute Pressure و Differential Pressure سه مفهوم متفاوت هستند.

ترانسمیتر فشار گیج Gauge

ترانسمیتر Gauge Pressure فشار فرآیند را نسبت به فشار اتمسفر اندازه‌گیری می‌کند.

این نوع یکی از پرکاربردترین مدل‌ها در صنایع است و در سیستم‌های آب، پمپ، کمپرسور، هیدرولیک و بسیاری از ماشین‌آلات استفاده می‌شود.

کاربرد ترانسمیتر فشار گیج

اگر هدف اندازه‌گیری فشار داخل یک لوله نسبت به فشار محیط باشد، Gauge Pressure معمولاً یکی از گزینه‌های اصلی است.

انتخاب نهایی باید براساس شرایط فرآیند انجام شود.

ترانسمیتر فشار مطلق Absolute

ترانسمیتر Absolute Pressure فشار را نسبت به خلأ کامل اندازه‌گیری می‌کند.

این مدل زمانی اهمیت بیشتری پیدا می‌کند که فشار اتمسفر نباید مرجع اندازه‌گیری باشد.

کاربرد ترانسمیتر فشار مطلق

سیستم‌های خلأ، برخی فرآیندهای آزمایشگاهی و صنعتی و کاربردهایی که مقدار مطلق فشار اهمیت دارد می‌توانند به Absolute Pressure Transmitter نیاز داشته باشند.

ترانسمیتر اختلاف فشار Differential

Differential Pressure Transmitter اختلاف فشار میان دو نقطه را اندازه‌گیری می‌کند.

این ساختار علاوه بر اندازه‌گیری اختلاف فشار می‌تواند در برخی سیستم‌ها برای کاربردهای دیگری مانند اندازه‌گیری سطح یا جریان مورد استفاده قرار گیرد.

کاربرد ترانسمیتر اختلاف فشار

بررسی افت فشار فیلتر، اندازه‌گیری Differential Pressure در خطوط فرآیندی و برخی کاربردهای اندازه‌گیری سطح از موارد استفاده این تجهیزات هستند.

ترانسمیتر فشار دیجیتال

ترانسمیترهای جدیدتر ممکن است علاوه بر خروجی استاندارد آنالوگ، امکانات دیجیتال یا پروتکل ارتباطی نیز ارائه کنند.

وجود قابلیت دیجیتال می‌تواند امکان پیکربندی، عیب‌یابی و دسترسی به اطلاعات بیشتری را فراهم کند.

ترانسمیتر فشار HART

HART یکی از پروتکل‌های شناخته‌شده در ابزار دقیق است که امکان تبادل اطلاعات دیجیتال روی حلقه جریان را در تجهیزات سازگار فراهم می‌کند.

اگر پروژه به HART نیاز دارد، تنها وجود خروجی 4-20mA کافی نیست و پشتیبانی دقیق مدل از HART باید بررسی شود.

جدول انواع ترانسمیتر فشار

نوع ترانسمیتر	مرجع اندازه‌گیری	کاربرد متداول
Gauge Pressure	فشار اتمسفر	پمپ، کمپرسور و هیدرولیک
Absolute Pressure	خلأ کامل	خلأ و فرآیندهای تخصصی
Differential Pressure	اختلاف دو نقطه	فیلتر، جریان و سطح
Smart Pressure Transmitter	وابسته به مدل	فرآیند و مانیتورینگ پیشرفته
Pressure Transmitter 4-20mA	وابسته به نوع فشار	PLC و سیستم کنترل

خرید ترانسمیتر فشار؛ راهنمای انتخاب مدل مناسب

برای خرید ترانسمیتر فشار ابتدا باید شرایط واقعی فرآیند مشخص شود. فشار کاری، بیشترین فشار احتمالی، نوع سیال، دمای محیط، اتصال مکانیکی و سیستم کنترلی روی انتخاب مدل اثر دارند.

انتخاب یک محصول با Range نامناسب می‌تواند دقت قابل استفاده سیستم را کاهش دهد یا در شرایط Overpressure به تجهیز آسیب وارد کند.

راهنمای خرید پرشر ترانسمیتر

بهتر است قبل از سفارش، یک دیتاشیت یا مشخصات فنی موردنیاز پروژه تهیه شود.

این اطلاعات شامل نوع فشار، Range، خروجی، Accuracy، Process Connection، Electrical Connection، جنس Wetted Parts و شرایط محیطی است.

انتخاب رنج فشار مناسب

Range باید متناسب با فشار واقعی سیستم انتخاب شود.

برای مثال اگر فشار فرآیند معمولاً در محدوده 0 تا 6 بار قرار دارد، انتخاب یک ترانسمیتر با رنج بسیار بزرگ‌تر بدون دلیل فنی ممکن است انتخاب مطلوبی نباشد.

فشار کاری و Overpressure

فشار کاری عادی با حداکثر فشاری که دستگاه می‌تواند بدون آسیب تحمل کند یکسان نیست.

هنگام انتخاب باید علاوه بر Measuring Range، مشخصات Overpressure و Burst Pressure نیز در صورت اهمیت پروژه بررسی شوند.

خرید ترانسمیتر فشار 4 تا 20 میلی‌آمپر

خروجی 4-20mA یکی از پرکاربردترین سیگنال‌های آنالوگ در ابزار دقیق صنعتی است.

این نوع خروجی برای انتقال مقدار فرآیند به ورودی آنالوگ PLC و سیستم‌های کنترل کاربرد زیادی دارد.

مزیت Live Zero در 4-20mA

در یک حلقه استاندارد 4-20mA، حد پایین اندازه‌گیری معمولاً با 4mA نمایش داده می‌شود نه صفر میلی‌آمپر.

این ویژگی می‌تواند در طراحی مناسب به تشخیص برخی خطاهای حلقه کمک کند.

خرید ترانسمیتر فشار 0 تا 10 ولت

برخی تجهیزات با خروجی ولتاژی مانند 0-10V عرضه می‌شوند.

این خروجی زمانی مناسب است که ورودی کنترلر برای همین نوع سیگنال طراحی شده باشد.

4-20mA بهتر است یا 0-10V؟

هیچ‌کدام به‌صورت مطلق برای همه کاربردها بهتر نیستند. فاصله انتقال، ساختار ورودی PLC، نویز محیط و معماری سیستم باید در تصمیم‌گیری در نظر گرفته شوند.

در بسیاری از پروژه‌های صنعتی 4-20mA به دلیل ساختار حلقه جریان انتخاب رایجی است.

جدول راهنمای خرید ترانسمیتر فشار

مشخصه	چه چیزی بررسی شود؟	اهمیت
نوع فشار	Gauge، Absolute یا Differential	بسیار زیاد
Range	حداقل و حداکثر فشار	بسیار زیاد
Accuracy	دقت موردنیاز فرآیند	بسیار زیاد
خروجی	4-20mA، ولتاژی یا دیجیتال	بسیار زیاد
پروتکل	HART یا سایر ارتباطات	متناسب با پروژه
اتصال فرآیندی	NPT، G و...	بسیار زیاد
جنس Wetted Parts	سازگاری با سیال	بسیار زیاد
دمای فرآیند	محدوده مجاز تجهیز	زیاد
درجه حفاظت	IP مناسب محل نصب	زیاد
Electrical Connection	کابل، M12، DIN و...	زیاد

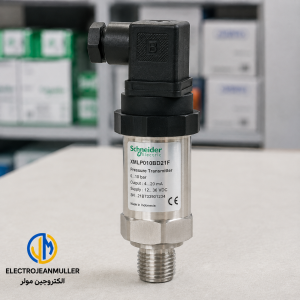

قیمت ترانسمیتر فشار

قیمت ترانسمیتر فشار براساس برند، Range، دقت، نوع فشار، خروجی، پروتکل ارتباطی، جنس دیافراگم و بدنه، نوع اتصال و تأییدیه‌های محصول تعیین می‌شود.

به همین دلیل مقایسه قیمت دو مدل تنها براساس عبارت «پرشر ترانسمیتر» روش دقیقی نیست.

عوامل موثر بر قیمت ترانسمیتر فشار

هرچه دستگاه برای شرایط تخصصی‌تر طراحی شده باشد، ساختار و امکانات آن نیز می‌تواند متفاوت باشد.

دقت ترانسمیتر

Accuracy یکی از عوامل مهم قیمت و انتخاب است.

در یک پروژه عمومی ممکن است دقت بسیار بالا ضرورتی نداشته باشد، اما در فرآیند حساس، خطای کوچک‌تر اهمیت زیادی پیدا می‌کند.

رنج فشار

مدل‌های Low Pressure، فشارهای متوسط و High Pressure ممکن است ساختار متفاوتی داشته باشند.

Range باید براساس پروژه انتخاب شود، نه صرفاً براساس موجودی بازار.

پروتکل HART

ترانسمیترهای Smart با قابلیت HART می‌توانند امکانات بیشتری برای پیکربندی و Diagnostics در اختیار سیستم قرار دهند و ممکن است در کلاس قیمتی متفاوتی قرار گیرند.

تأییدیه ضد انفجار

در محیط‌های Hazardous Area ممکن است تجهیز دارای تأییدیه‌های مخصوص موردنیاز باشد.

وجود چنین تأییدیه‌هایی نیز می‌تواند بر قیمت محصول تأثیر بگذارد.

قیمت ترانسمیتر فشار دانفوس

قیمت ترانسمیتر فشار Danfoss به سری، Pressure Range، نوع خروجی، اتصال مکانیکی و کانکتور بستگی دارد.

برای نمونه خانواده‌های مختلف این برند برای کاربردهای عمومی صنعتی، هیدرولیک، پمپ، کمپرسور و شرایط سخت طراحی شده‌اند.

قیمت ترانسمیتر فشار زیمنس

ترانسمیترهای فشار Siemens در خانواده‌های مختلف ابزار دقیق عرضه می‌شوند و قیمت آن‌ها بر اساس مدل، Range، نوع فشار، دقت، پروتکل و ساختار اتصال متفاوت است.

در مدل‌های پیشرفته، امکانات تشخیصی و ارتباطی نیز در انتخاب اهمیت دارند.

قیمت روز پرشر ترانسمیتر

با توجه به وارداتی بودن بسیاری از تجهیزات ابزار دقیق، نرخ ارز، موجودی و شرایط تأمین روی قیمت روز تأثیر دارد.

برای استعلام دقیق بهتر است Part Number کامل یا تمام مشخصات فنی محصول اعلام شود.

مقایسه انواع ترانسمیتر فشار

مقایسه ترانسمیتر فشار باید میان محصولاتی انجام شود که برای یک کاربرد مشابه طراحی شده‌اند.

برای مثال مقایسه یک Gauge Transmitter کامپکت با یک Differential Pressure Transmitter پیشرفته صرفاً براساس قیمت نتیجه مفیدی ایجاد نمی‌کند.

مقایسه ترانسمیتر فشار گیج و مطلق

تفاوت اصلی در Reference Pressure است.

Gauge Pressure نسبت به فشار اتمسفر و Absolute Pressure نسبت به خلأ کامل اندازه‌گیری می‌شود.

کدام نوع را انتخاب کنیم؟

اگر در دیتاشیت پروژه Pressure Type مشخص شده است، باید همان نوع انتخاب شود.

در صورت نامشخص بودن این پارامتر بهتر است کاربرد فرآیند قبل از سفارش بررسی شود.

مقایسه ترانسمیتر فشار و پرشر سوئیچ

Pressure Transmitter و Pressure Switch وظیفه یکسانی ندارند.

ترانسمیتر مقدار پیوسته فشار را برای سیستم کنترل ارسال می‌کند، در حالی که پرشر سوئیچ معمولاً در نقطه یا نقاط مشخص تغییر وضعیت می‌دهد.

ترانسمیتر یا سوئیچ فشار؟

اگر PLC باید مقدار واقعی فشار را مشاهده و پردازش کند، ترانسمیتر گزینه مناسب‌تری است. اگر صرفاً یک فرمان در فشار مشخص موردنیاز باشد، Pressure Switch می‌تواند قابل بررسی باشد.

مقایسه ترانسمیتر فشار و گیج فشار

Pressure Gauge برای نمایش محلی فشار استفاده می‌شود، اما ترانسمیتر سیگنال فشار را برای استفاده در سیستم کنترل ارسال می‌کند.

در بسیاری از پروژه‌ها هر دو تجهیز می‌توانند هم‌زمان در سیستم وجود داشته باشند.

مقایسه 4-20mA و HART

4-20mA روش انتقال مقدار اندازه‌گیری آنالوگ است، در حالی که HART امکان ارتباط دیجیتال سازگار را در کنار آن فراهم می‌کند.

بنابراین HART لزوماً جایگزین حلقه 4-20mA نیست.

جدول مقایسه تجهیزات اندازه‌گیری فشار

تجهیز	خروجی اصلی	کاربرد
Pressure Transmitter	سیگنال پیوسته	PLC و DCS
Pressure Switch	فرمان سوئیچینگ	حفاظت و فرمان
Pressure Gauge	نمایش محلی	مشاهده فشار
Differential Transmitter	اختلاف فشار	فیلتر، سطح و فرآیند
Smart Transmitter	آنالوگ + ارتباط دیجیتال	سیستم‌های پیشرفته

بهترین برند ترانسمیتر فشار

انتخاب برند ترانسمیتر فشار باید براساس نوع پروژه، Range، دقت، شرایط محیطی، نوع اتصال، امکانات ارتباطی و تجهیزات موجود در کارخانه انجام شود.

برندی که برای یک سیستم هیدرولیک مناسب است الزاماً بهترین انتخاب برای یک فرآیند شیمیایی پیچیده نیست.

ترانسمیتر فشار دانفوس

Danfoss یکی از برندهای شناخته‌شده در تجهیزات اندازه‌گیری فشار صنعتی است و خانواده‌های مختلفی برای کاربردهای عمومی، پمپ، کمپرسور، هیدرولیک و محیط‌های سخت دارد.

ترانسمیتر فشار Danfoss MBS

خانواده MBS از سری‌های شناخته‌شده ترانسمیتر فشار دانفوس است.

پیش از انتخاب باید Range، خروجی، اتصال فشار و کانکتور الکتریکی مدل دقیق بررسی شود.

ترانسمیتر فشار زیمنس

Siemens در خانواده SITRANS P انواع ترانسمیتر فشار برای کاربردهای فرآیندی ارائه می‌کند.

این تجهیزات می‌توانند بسته به مدل برای Gauge، Absolute یا Differential Pressure استفاده شوند.

SITRANS P زیمنس

مدل‌های مختلف SITRANS P از نظر Accuracy، Range، نوع ارتباط و کاربرد متفاوت هستند.

به همین دلیل انتخاب باید با شماره فنی و مشخصات پروژه انجام شود.

ترانسمیتر فشار اشنایدر

Schneider Electric در خانواده Foxboro تجهیزات اندازه‌گیری فشار برای کاربردهای صنعتی و فرآیندی ارائه می‌کند.

Foxboro Pressure Transmitter

در این خانواده مدل‌هایی برای Gauge، Absolute و Differential Pressure وجود دارد و سطح دقت و امکانات نیز به مدل وابسته است.

ترانسمیتر فشار آتونیکس

Autonics نیز انواع Pressure Transmitter را برای کاربردهای ماشین‌آلات و صنعت ارائه می‌کند.

سری TPS آتونیکس

در سری‌های TPS مدل‌هایی با ساختار کامپکت، اتصالات مختلف و خروجی‌های صنعتی وجود دارند.

این محصولات می‌توانند برای اندازه‌گیری فشار مایع، گاز یا روغن در کاربردهای سازگار بررسی شوند.

جدول مقایسه برندهای ترانسمیتر فشار

برند	خانواده شناخته‌شده	مناسب برای
Danfoss	MBS / DST	صنعت، پمپ، کمپرسور و هیدرولیک
Siemens	SITRANS P	ابزار دقیق و فرآیند
Schneider Electric	Foxboro	فرآیندهای صنعتی
Autonics	TPS / PTF / KT	ماشین‌آلات و کنترل صنعتی

مزایای استفاده از ترانسمیتر فشار

مزایای ترانسمیتر فشار زمانی مشخص می‌شود که سیستم به اندازه‌گیری پیوسته و قابل انتقال نیاز داشته باشد.

این تجهیزات امکان می‌دهند مقدار فشار به‌صورت خودکار وارد سیستم کنترل شود و دیگر تنها به نمایش محلی فشار وابسته نباشیم.

اندازه‌گیری پیوسته فشار

PLC می‌تواند مقدار لحظه‌ای فشار را دریافت کند و براساس آن تصمیم‌گیری کند.

ثبت و مانیتورینگ

مقدار فشار می‌تواند در HMI، SCADA یا سایر سیستم‌های مانیتورینگ نمایش داده و در صورت نیاز ذخیره شود.

کنترل بهتر فرآیند

استفاده از مقدار واقعی فشار امکان اجرای کنترل دقیق‌تر پمپ، کمپرسور یا سایر تجهیزات فرآیندی را فراهم می‌کند.

کنترل حلقه بسته

در یک سیستم مناسب، فشار اندازه‌گیری‌شده می‌تواند به‌عنوان Feedback در الگوریتم کنترل مورد استفاده قرار گیرد.

ارسال سیگنال به فاصله دور

استفاده از سیگنال استاندارد صنعتی می‌تواند انتقال داده فشار را در سیستم اتوماسیون ساده‌تر کند.

کاهش وابستگی به قرائت دستی

اپراتور مجبور نیست برای مشاهده فشار همیشه در محل تجهیز حضور داشته باشد و می‌تواند مقدار را از سیستم کنترل مشاهده کند.

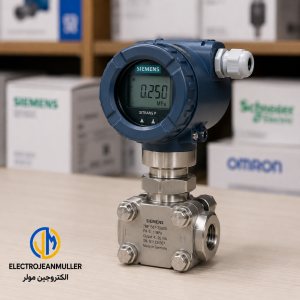

کاربرد ترانسمیتر فشار در صنعت

کاربرد ترانسمیتر فشار بسیار گسترده است و از ماشین‌آلات کوچک تا صنایع فرآیندی پیچیده دیده می‌شود.

انتخاب مدل مناسب در هر کاربرد باید بر اساس سیال، Range، دما و شرایط نصب انجام شود.

ترانسمیتر فشار برای پمپ

در سیستم‌های پمپاژ، ترانسمیتر می‌تواند فشار خط را اندازه‌گیری کرده و مقدار را به کنترلر ارسال کند.

بوستر پمپ

در بوستر پمپ، Pressure Transmitter می‌تواند Feedback موردنیاز سیستم کنترل را برای مدیریت فشار شبکه فراهم کند.

ترانسمیتر فشار کمپرسور

در سیستم‌های هوای فشرده، اندازه‌گیری فشار برای کنترل عملکرد و مانیتورینگ سیستم اهمیت زیادی دارد.

ترانسمیتر فشار در هیدرولیک

سیستم‌های هیدرولیکی می‌توانند دارای فشارهای بالا و پالس‌های شدید باشند.

در چنین کاربردهایی باید Pressure Range، Overpressure، مقاومت در برابر لرزش و شرایط مکانیکی مدل بررسی شوند.

ترانسمیتر فشار آب

برای سیستم‌های آب، انتخاب جنس مناسب قسمت‌های در تماس با سیال، Range و اتصال فرآیندی اهمیت دارد.

شبکه آب و تأسیسات

Pressure Transmitter می‌تواند برای مانیتورینگ فشار خطوط، پمپ‌ها و تجهیزات تأسیساتی استفاده شود.

ترانسمیتر فشار در صنایع غذایی

در صنایع غذایی و دارویی ممکن است علاوه بر دقت، نوع اتصال بهداشتی، جنس بدنه و قابلیت تمیزکاری اهمیت ویژه‌ای داشته باشد.

ترانسمیتر فشار در نفت، گاز و پتروشیمی

در صنایع فرآیندی، نوع سیال، Hazardous Area، دما، Corrosion و الزامات ایمنی باید به‌صورت دقیق بررسی شوند.

در چنین پروژه‌هایی سفارش محصول صرفاً براساس Range فشار کافی نیست.

مشخصات فنی مهم ترانسمیتر فشار

برای انتخاب یک پرشر ترانسمیتر مناسب، مطالعه دیتاشیت ضروری است.

چند مشخصه فنی بیشترین تأثیر را در انتخاب دارند.

Accuracy یا دقت ترانسمیتر فشار

Accuracy نشان می‌دهد مقدار اندازه‌گیری‌شده تا چه حد می‌تواند به مقدار واقعی نزدیک باشد.

روش بیان Accuracy بین سازندگان ممکن است متفاوت باشد و باید دقیقاً تعریفی که در دیتاشیت ارائه شده بررسی شود.

Total Error Band

در کاربردهای دقیق بهتر است فقط Accuracy در دمای مرجع بررسی نشود و اثر تغییرات دما و سایر خطاها نیز در نظر گرفته شود.

Range و Span

Range محدوده اندازه‌گیری دستگاه را مشخص می‌کند.

Span اختلاف میان Upper Range Value و Lower Range Value است.

Turndown Ratio

در بعضی Smart Transmitterها امکان تنظیم محدوده کاری در بازه مشخص وجود دارد.

میزان Turndown واقعی و اثر آن بر Accuracy باید از دیتاشیت مدل بررسی شود.

نوع اتصال فرآیندی

اتصال فشار باید با خط یا تجهیز مکانیکی پروژه سازگار باشد.

NPT، G و انواع اتصالات دیگر در صنعت استفاده می‌شوند.

سایز اتصال

حتی اگر نوع رزوه یکسان باشد، سایز اتصال نیز باید تطبیق داده شود.

جنس دیافراگم و Wetted Parts

قسمت‌هایی که با سیال تماس دارند باید از نظر شیمیایی با ماده فرآیندی سازگار باشند.

استنلس استیل

Stainless Steel در بسیاری از ترانسمیترهای صنعتی مورد استفاده قرار می‌گیرد، اما همیشه برای همه سیالات مناسب نیست.

برای سیالات خورنده باید جدول سازگاری مواد بررسی شود.

درجه حفاظت IP

IP Rating یکی از مشخصات مهم برای محیط‌های مرطوب، دارای گردوغبار یا شست‌وشو است.

IP65، IP67 و IP68

این درجه‌ها سطح یکسانی از حفاظت ندارند و باید براساس شرایط واقعی نصب انتخاب شوند.

اشتباهات رایج هنگام خرید ترانسمیتر فشار

خرید اشتباه Pressure Transmitter معمولاً زمانی اتفاق می‌افتد که تنها Range و برند محصول بررسی شود.

انتخاب Range بسیار بزرگ

اگر Range بسیار بیشتر از نیاز فرآیند انتخاب شود، ممکن است نتوان از ظرفیت اندازه‌گیری تجهیز به بهترین شکل استفاده کرد.

رنج را براساس فشار واقعی انتخاب کنید

فشار کاری معمول، Peak Pressure و الزامات ایمنی باید هم‌زمان بررسی شوند.

اشتباه گرفتن Gauge و Absolute

دو ترانسمیتر با Range عددی مشابه می‌توانند مرجع فشار متفاوتی داشته باشند.

همیشه Pressure Reference را از دیتاشیت کنترل کنید.

توجه نکردن به اتصال

رزوه NPT و G یکسان نیستند و نباید صرفاً براساس شباهت ظاهری نصب شوند.

عدم بررسی سیال

جنس دیافراگم، Seal و Process Connection باید با سیال سازگار باشند.

عدم بررسی خروجی PLC

اگر ورودی کنترلر فقط برای یک نوع خاص سیگنال طراحی شده باشد، ترانسمیتر نیز باید با آن سازگار باشد.

خرید ترانسمیتر فشار از الکتروجین مولر

برای خرید ترانسمیتر فشار بهتر است ابتدا شرایط فنی پروژه مشخص شده و سپس مدل‌های موجود از نظر Range، دقت، خروجی، اتصال و برند مقایسه شوند.

در الکتروجین مولر می‌توانید تجهیزات مرتبط با سنسورها و ابزار دقیق صنعتی را بررسی کرده و متناسب با نیاز سیستم خود، پرشر ترانسمیتر مناسب را انتخاب کنید.

هنگام استعلام بهتر است حداقل اطلاعاتی مانند نوع فشار، Range، سیگنال خروجی، نوع اتصال، سیال، دمای کاری و برند موردنظر را مشخص کنید. اگر کد فنی محصول را در اختیار دارید، سفارش براساس Part Number دقیق احتمال انتخاب اشتباه را به حداقل می‌رساند.

در کنار ترانسمیتر فشار می‌توانید دسته‌های مرتبط مانند سنسور فشار، سنسور دما و سایر سنسورهای صنعتی را نیز متناسب با ساختار سیستم کنترل بررسی کنید.

راهنمای نهایی انتخاب و سفارش پرشر ترانسمیتر

برای انتخاب نهایی ابتدا مشخص کنید فشار موردنظر Gauge، Absolute یا Differential است. سپس حداقل و حداکثر فشار فرآیند، Accuracy، خروجی موردنیاز، اتصال مکانیکی، نوع سیال، دمای کاری و شرایط محیط را تعیین کنید.

پس از مشخص شدن این اطلاعات، مدل‌های سازگار را از نظر برند، قابلیت‌ها و قیمت مقایسه کنید. این روش بسیار مطمئن‌تر از انتخاب براساس قیمت یا نام برند به‌تنهایی است.

در پروژه‌های حساس نیز بهتر است مواردی مانند Overpressure، Total Error Band، پروتکل HART، تأییدیه‌های محیط خطرناک، جنس Wetted Parts و استانداردهای موردنیاز پروژه قبل از سفارش بررسی شوند.

سوالات متداول :

ترانسمیتر فشار چیست؟

ترانسمیتر فشار تجهیزی است که مقدار فشار یک مایع یا گاز را اندازه‌گیری کرده و آن را به یک سیگنال استاندارد قابل استفاده برای PLC، DCS یا سیستم کنترل تبدیل می‌کند.

قیمت ترانسمیتر فشار چقدر است؟

قیمت به برند، Range، نوع فشار، Accuracy، نوع خروجی، HART، جنس بدنه، اتصال و تأییدیه‌های محصول بستگی دارد. برای قیمت دقیق بهتر است کد فنی یا مشخصات کامل اعلام شود.

بهترین برند ترانسمیتر فشار کدام است؟

Danfoss، Siemens، Schneider Electric و Autonics از برندهایی هستند که در حوزه Pressure Transmitter محصولات صنعتی دارند. بهترین انتخاب به مشخصات پروژه بستگی دارد.

ترانسمیتر فشار 4-20mA چیست؟

این نوع ترانسمیتر مقدار فشار اندازه‌گیری‌شده را به سیگنال جریان 4 تا 20 میلی‌آمپر تبدیل می‌کند تا کنترلر یا ورودی آنالوگ آن را دریافت کند.

تفاوت سنسور فشار و ترانسمیتر فشار چیست؟

سنسور عنصر اندازه‌گیری فشار را فراهم می‌کند، در حالی که ترانسمیتر معمولاً دارای مدار پردازش و تبدیل سیگنال به خروجی استاندارد نیز هست.

تفاوت ترانسمیتر فشار و پرشر سوئیچ چیست؟

ترانسمیتر مقدار پیوسته فشار را ارسال می‌کند، اما Pressure Switch معمولاً در یک Setpoint مشخص خروجی خود را تغییر می‌دهد.

تفاوت ترانسمیتر فشار و گیج فشار چیست؟

گیج بیشتر برای نمایش محلی فشار استفاده می‌شود، در حالی که ترانسمیتر سیگنال اندازه‌گیری را برای سیستم کنترل ارسال می‌کند.

Gauge Pressure چیست؟

Gauge Pressure فشاری است که نسبت به فشار اتمسفر اندازه‌گیری می‌شود.

Absolute Pressure چیست؟

Absolute Pressure فشار را نسبت به خلأ کامل اندازه‌گیری می‌کند.

Differential Pressure چیست؟

Differential Pressure اختلاف فشار میان دو نقطه از فرآیند را نشان می‌دهد.

HART در ترانسمیتر فشار چیست؟

HART یک پروتکل ارتباطی صنعتی است که در تجهیزات سازگار امکان تبادل اطلاعات دیجیتال را در کنار سیگنال آنالوگ فراهم می‌کند.

برای خرید ترانسمیتر فشار چه اطلاعاتی لازم است؟

نوع فشار، Range، Accuracy، خروجی، نوع اتصال، سیال، دمای کاری، جنس Wetted Parts، IP و در صورت نیاز پروتکل ارتباطی از مهم‌ترین اطلاعات هستند.

رنج ترانسمیتر فشار را چگونه انتخاب کنیم؟

Range باید متناسب با فشار کاری عادی، بیشترین فشار احتمالی و الزامات فرآیند انتخاب شود. انتخاب Range بسیار بزرگ‌تر از نیاز همیشه گزینه مناسبی نیست.

آیا ترانسمیتر فشار مستقیم به PLC متصل می‌شود؟

در بسیاری از سیستم‌ها بله. برای مثال خروجی 4-20mA می‌تواند به ورودی آنالوگ سازگار متصل شود، اما نوع سیم‌بندی و مشخصات الکتریکی باید بررسی شوند.

برای پمپ چه ترانسمیتر فشاری مناسب است؟

مدل مناسب به فشار کاری پمپ، نوع سیال، خروجی موردنیاز، اتصال مکانیکی و شرایط محیطی بستگی دارد. تنها مشخص کردن توان پمپ برای انتخاب کافی نیست.

هنگام خرید ترانسمیتر فشار دانفوس چه مشخصاتی مهم است؟

سری محصول، Range، Pressure Reference، نوع خروجی، Pressure Connection و Electrical Connection باید با نیاز پروژه تطبیق داده شوند.

چگونه ترانسمیتر فشار اصل و مناسب تهیه کنیم؟

به Part Number، دیتاشیت، مشخصات روی محصول، سازگاری فنی و اعتبار تأمین‌کننده توجه کنید و سفارش را تا حد امکان براساس کد فنی دقیق انجام دهید.
