رله شیشه ای

خرید رله شیشه ای برای بسیاری از تابلو‌سازها، تکنسین‌های برق صنعتی، واحدهای نگهداری و تعمیرات، شرکت‌های اتوماسیون و پیمانکاران برق یکی از نیازهای همیشگی است. رله شیشه ای قطعه‌ای کوچک اما بسیار مهم در مدار فرمان است که وظیفه قطع و وصل، ایزوله‌سازی، تقویت فرمان و کنترل مسیرهای مختلف الکتریکی را بر عهده دارد. این قطعه در ظاهر ساده به نظر می‌رسد، اما انتخاب اشتباه آن می‌تواند باعث اختلال در عملکرد تابلو برق، خرابی مدار فرمان یا توقف بخشی از سیستم شود.

اگر قصد خرید رله شیشه ای دارید، فقط توجه به قیمت کافی نیست. باید بدانید رله موردنظر برای چه ولتاژی استفاده می‌شود، چند پایه دارد، چه تعداد کنتاکت در اختیار شما قرار می‌دهد، تحمل جریان آن چقدر است، با چه سوکتی نصب می‌شود و برای چه نوع مدار یا تجهیزی مناسب است. در این صفحه تلاش کرده‌ایم یک راهنمای کامل و کاربردی برای انتخاب و خرید رله شیشه ای ارائه کنیم تا بتوانید با اطمینان بیشتری مدل مناسب پروژه خود را انتخاب کنید.

الکتروجین مولر با تمرکز بر تامین تجهیزات برق صنعتی، امکان بررسی و تامین انواع رله شیشه ای و رله‌های صنعتی مشابه را بر اساس نیاز پروژه فراهم می‌کند. در ادامه با کاربردها، انواع، عوامل موثر بر قیمت، مزایا، معایب و برندهای قابل بررسی در این دسته آشنا می‌شوید.

رله شیشه ای چیست؟

رله شیشه ای نوعی رله الکترومکانیکی است که با تحریک بوبین، وضعیت کنتاکت‌های داخلی آن تغییر می‌کند. زمانی که ولتاژ مناسب به بوبین رله اعمال می‌شود، میدان مغناطیسی ایجاد شده و کنتاکت‌ها از حالت باز به بسته یا از حالت بسته به باز تغییر وضعیت می‌دهند. به همین دلیل، رله شیشه ای می‌تواند با یک فرمان الکتریکی، مسیر دیگری از مدار را کنترل کند.

دلیل استفاده از واژه «شیشه ای» برای این نوع رله، بدنه شفاف یا نیمه‌شفاف آن است. این بدنه به کاربر اجازه می‌دهد وضعیت عملکرد داخلی رله، حرکت کنتاکت‌ها و در بعضی مدل‌ها وضعیت نشانگر LED را مشاهده کند. همین ویژگی باعث می‌شود عیب‌یابی مدار فرمان سریع‌تر و ساده‌تر انجام شود.

رله شیشه ای در بازار با نام‌هایی مانند رله کمکی، رله فرمان، رله مینیاتوری، رله سوکتی و رله صنعتی نیز شناخته می‌شود. البته این نام‌ها همیشه کاملاً یکسان نیستند و ممکن است بسته به برند، مدل و کاربرد، تفاوت‌هایی در مشخصات فنی وجود داشته باشد.

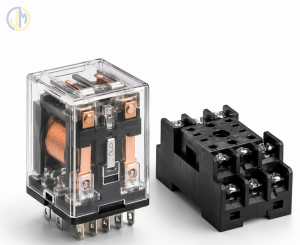

رله شیشه ای چیست - الکتروجین مولر

ساختار کلی رله شیشه ای

رله شیشه ای معمولاً از بوبین، کنتاکت‌ها، پایه‌ها، بدنه شفاف، فنر برگشت، هسته مغناطیسی و در برخی مدل‌ها LED یا کلید تست تشکیل می‌شود. بوبین وظیفه تحریک رله را دارد، کنتاکت‌ها مسیر قطع و وصل را ایجاد می‌کنند و پایه‌ها برای اتصال رله به سوکت یا مدار استفاده می‌شوند.

در مدل‌های صنعتی، وجود LED، نشانگر مکانیکی یا دکمه تست می‌تواند کار با رله را ساده‌تر کند. برای مثال، تکنسین تابلو برق می‌تواند بدون باز کردن سیم‌کشی، وضعیت عملکرد رله را بررسی کند یا در بعضی مدل‌ها عملکرد آن را به‌صورت دستی تست کند.

کاربرد رله شیشه ای در تابلو برق و مدار فرمان

رله شیشه ای بیشتر در مدار فرمان استفاده می‌شود، نه مدار قدرت. یعنی معمولاً برای کنترل مستقیم بارهای سنگین مانند موتورهای صنعتی بزرگ، هیترهای پرمصرف یا تجهیزات قدرت انتخاب نمی‌شود. در این موارد باید از کنتاکتور، کلیدهای قدرت یا تجهیزات مناسب مدار قدرت استفاده کرد. اما رله شیشه ای برای فرمان‌دهی، واسطه‌سازی و کنترل سیگنال‌های الکتریکی کاربرد بسیار زیادی دارد.

یکی از رایج‌ترین کاربردهای رله شیشه ای، استفاده در تابلو برق صنعتی است. در بسیاری از تابلوها لازم است یک فرمان ساده به چند مسیر مختلف ارسال شود، خروجی PLC از مصرف‌کننده جدا شود یا یک مدار با ولتاژ پایین، مدار دیگری را کنترل کند. رله شیشه ای در این شرایط نقش واسط قابل اعتماد را ایفا می‌کند.

مهم‌ترین کاربردهای رله شیشه ای

رله شیشه ای در تابلوهای فرمان، سیستم‌های اتوماسیون صنعتی، تابلو آسانسور، ماشین‌آلات صنعتی، سیستم‌های روشنایی، مدارهای هشدار، خطوط تولید، تجهیزات بسته‌بندی و مدارهای کنترلی استفاده می‌شود. در بسیاری از پروژه‌ها، این قطعه کمک می‌کند سیم‌کشی تابلو منظم‌تر، عیب‌یابی ساده‌تر و کنترل چند مسیر فرمان با هزینه کمتر انجام شود.

در سیستم‌های PLC نیز استفاده از رله شیشه ای رایج است. خروجی PLC ممکن است برای تحریک مستقیم برخی تجهیزات مناسب نباشد یا لازم باشد بین PLC و تجهیز میدانی ایزولاسیون ایجاد شود. در چنین شرایطی رله شیشه ای می‌تواند به‌عنوان واسط بین کنترلر و مدار اجرایی استفاده شود.

کاربرد رله شیشه ای در آسانسور

در تابلوهای آسانسور، رله شیشه ای می‌تواند برای مدارهای فرمان، سیگنال‌های کنترلی، وضعیت‌های حفاظتی و مسیرهای کمکی استفاده شود. البته انتخاب رله در سیستم آسانسور باید با دقت انجام شود، چون خطا در مدار فرمان می‌تواند باعث اختلال جدی در عملکرد سیستم شود. بنابراین برای چنین کاربردهایی باید ولتاژ بوبین، تعداد کنتاکت، کیفیت برند و نقشه سیم‌کشی دقیق بررسی شود.

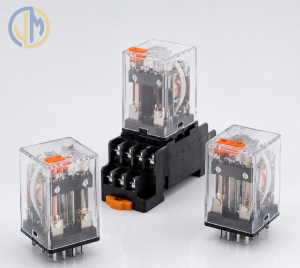

انواع رله شیشه ای - الکتروجین مولر

انواع رله شیشه ای

رله شیشه ای را می‌توان بر اساس تعداد پایه، ولتاژ بوبین، تعداد کنتاکت، جریان قابل تحمل و نوع نصب دسته‌بندی کرد. شناخت این دسته‌بندی‌ها به شما کمک می‌کند هنگام خرید، مدل مناسب مدار خود را انتخاب کنید و فقط بر اساس ظاهر یا قیمت تصمیم نگیرید.

جدول انتخاب انواع رله شیشه ای

رله شیشه ای 8 پایه

رله شیشه ای 8 پایه یکی از مدل‌های پرمصرف در مدار فرمان است. این مدل معمولاً برای کاربردهایی استفاده می‌شود که به تعداد کنتاکت محدود اما قابل اطمینان نیاز دارند. در بسیاری از تابلوهای برق، مدل 8 پایه برای قطع و وصل فرمان، ارسال سیگنال کمکی یا کنترل مسیرهای ساده استفاده می‌شود.

رله شیشه ای 11 پایه

رله شیشه ای 11 پایه زمانی کاربرد دارد که مدار به تعداد کنتاکت بیشتری نیاز داشته باشد. این مدل در تابلوهای صنعتی، مدارهای فرمان چندمرحله‌ای و سیستم‌هایی که باید چند مسیر هم‌زمان کنترل شوند، گزینه مناسبی است. هنگام خرید این مدل، تطابق سوکت با تعداد پایه اهمیت زیادی دارد.

رله شیشه ای 14 پایه

رله شیشه ای 14 پایه معمولاً برای مدارهایی استفاده می‌شود که به چند کنتاکت تبدیل نیاز دارند. این مدل برای تابلوهای پیچیده‌تر، سیستم‌های کنترلی صنعتی و پروژه‌هایی که انعطاف بیشتری در طراحی مدار فرمان نیاز دارند، انتخاب کاربردی‌تری است.

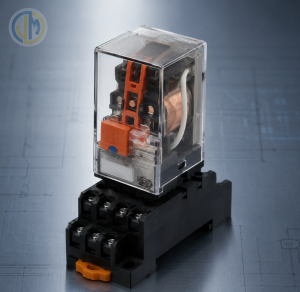

قیمت رله شیشه ای - الکتروجین مولر

قیمت رله شیشه ای به چه عواملی بستگی دارد؟

قیمت رله شیشه ای به یک عامل مشخص محدود نمی‌شود. ممکن است دو رله از نظر ظاهر بسیار شبیه باشند، اما از نظر برند، کیفیت کنتاکت، جریان قابل تحمل، ولتاژ بوبین، طول عمر مکانیکی، کیفیت سوکت و امکانات جانبی تفاوت زیادی داشته باشند. به همین دلیل، هنگام استعلام قیمت رله شیشه ای باید مشخصات فنی را هم بررسی کنید.

در خرید تجهیزات برق صنعتی، ارزان‌ترین گزینه همیشه بهترین انتخاب نیست. اگر رله در یک مدار حساس نصب شود، خرابی آن می‌تواند باعث توقف خط تولید، اختلال در تابلو برق یا هزینه تعمیرات بیشتر شود. بنابراین بهتر است قیمت را در کنار کیفیت، برند، اصالت کالا و شرایط کاری مدار بررسی کنید.

جدول عوامل موثر بر قیمت رله شیشه ای

چرا قیمت رله شیشه ای در برندهای مختلف فرق دارد؟

تفاوت قیمت بین برندها فقط به نام برند مربوط نیست. کیفیت متریال، دقت ساخت، جنس کنتاکت، طول عمر مکانیکی، کیفیت بوبین، پایداری عملکرد در شرایط صنعتی و استانداردهای تولید روی قیمت تاثیر می‌گذارند. برای پروژه‌های سبک ممکن است یک مدل اقتصادی پاسخ‌گو باشد، اما در پروژه‌های حساس بهتر است از برندهای معتبرتر استفاده شود.

قیمت روز رله شیشه ای را چطور استعلام بگیریم؟

برای دریافت قیمت دقیق، بهتر است مشخصات رله موردنیاز را اعلام کنید. مواردی مثل ولتاژ بوبین، تعداد پایه، تعداد کنتاکت، آمپر، برند موردنظر، LED دار بودن یا نبودن و تعداد موردنیاز، روی قیمت نهایی تاثیر دارند. کارشناسان الکتروجین مولر می‌توانند بر اساس همین اطلاعات، گزینه مناسب را از نظر فنی و اقتصادی بررسی کنند.

مزایا و معایب رله شیشه ای

رله شیشه ای به دلیل قیمت مناسب، نصب ساده و کاربرد گسترده، یکی از قطعات محبوب در مدار فرمان است. با این حال، محدودیت‌هایی هم دارد و نباید برای هر کاربردی بدون بررسی فنی انتخاب شود.

جدول مزایا و معایب رله شیشه ای

چه زمانی رله شیشه ای انتخاب خوبی است؟

زمانی که به یک قطعه کمکی برای فرمان‌دهی، ایزوله کردن مدار، افزایش تعداد کنتاکت‌ها، واسط بین PLC و تجهیزات میدانی یا کنترل چند مسیر کم‌جریان نیاز دارید، رله شیشه ای انتخاب مناسبی است. این قطعه به‌ویژه در تابلوهای صنعتی و مدارهای فرمان کاربرد فراوانی دارد.

چه زمانی نباید از رله شیشه ای استفاده کرد؟

اگر هدف شما قطع و وصل مستقیم جریان‌های بالا، راه‌اندازی مستقیم موتور، کنترل بارهای سنگین یا استفاده در شرایط بسیار پرسرعت است، رله شیشه ای انتخاب اصلی نیست. در چنین مواردی باید از کنتاکتور، SSR، رله قدرت یا تجهیزات حفاظتی و کنترلی مناسب استفاده شود.

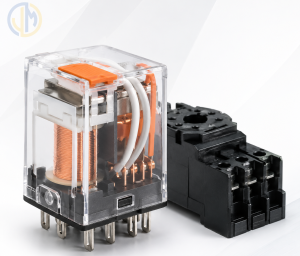

خرید رله شیشه ای - الکتروجین مولر

راهنمای خرید رله شیشه ای

برای خرید رله شیشه ای باید ابتدا نیاز واقعی مدار مشخص شود. انتخاب بر اساس ظاهر، قیمت پایین یا مدل مشابه بدون بررسی نقشه مدار می‌تواند باعث خطا شود. در ادامه مهم‌ترین نکات خرید را بررسی می‌کنیم.

انتخاب بر اساس ولتاژ بوبین

اولین نکته، ولتاژ بوبین است. اگر مدار فرمان شما 24VDC باشد، باید رله شیشه ای 24 ولت DC انتخاب کنید. اگر مدار فرمان 220VAC باشد، مدل 220 ولت AC مناسب‌تر است. انتخاب اشتباه ولتاژ بوبین ممکن است باعث عمل نکردن رله یا آسیب دیدن آن شود.

انتخاب بر اساس تعداد پایه

تعداد پایه باید با سوکت، نقشه مدار و نیاز کنتاکت‌ها هماهنگ باشد. برای مدارهای ساده، مدل 8 پایه معمولاً کافی است. اگر به مسیرهای بیشتر نیاز دارید، مدل‌های 11 یا 14 پایه انتخاب بهتری هستند. هنگام تعویض رله، بهتر است شماره پایه‌ها و نقشه روی بدنه رله قبلی بررسی شود.

انتخاب بر اساس جریان کنتاکت

جریان نامی کنتاکت باید با نوع باری که رله کنترل می‌کند هماهنگ باشد. اگر رله فقط سیگنال فرمان را منتقل می‌کند، جریان پایین‌تر هم پاسخ‌گو است. اما اگر قرار است ورودی یک تجهیز یا یک مصرف‌کننده کوچک را کنترل کند، باید آمپر رله با شرایط مدار سازگار باشد.

انتخاب بر اساس نوع کنتاکت

کنتاکت‌های NO و NC در طراحی مدار فرمان اهمیت زیادی دارند. قبل از خرید باید مشخص شود مدار شما به کنتاکت باز، بسته یا تبدیل نیاز دارد. در بعضی پروژه‌ها تعداد کنتاکت‌های تبدیل اهمیت بیشتری از جریان نامی دارد.

انتخاب بر اساس برند

برند در خرید رله شیشه ای اهمیت دارد، اما تنها معیار نیست. باید ببینید برند موردنظر برای کاربرد شما مدل مناسب دارد یا خیر. همچنین موجودی بازار، اصالت کالا، قیمت و خدمات تامین نیز باید بررسی شود. برای پروژه‌های صنعتی بهتر است از برندهایی استفاده شود که مشخصات فنی شفاف، کیفیت ساخت قابل قبول و پایداری عملکرد داشته باشند.

برندهای رله شیشه ای و رله صنعتی قابل بررسی

در بازار برق صنعتی، برندهای مختلفی در زمینه رله شیشه ای، رله کمکی، رله سوکتی، رله مینیاتوری و رله‌های صنعتی مشابه فعالیت دارند. بعضی برندها مدل‌هایی دارند که دقیقاً با عنوان رله شیشه ای شناخته می‌شوند و بعضی دیگر محصولات مشابهی در دسته plug-in relay، interface relay یا general purpose relay ارائه می‌کنند.

جدول برندها و وضعیت کاربرد در دسته رله شیشه ای

نکته مهم درباره برندها

در زمان خرید، بهتر است صرفاً بر اساس نام برند تصمیم نگیرید. ممکن است یک برند در تجهیزات خاصی بسیار قوی باشد، اما در دسته رله شیشه ای گزینه اصلی بازار نباشد. بنابراین باید مدل دقیق، دیتاشیت، ولتاژ، پایه، جریان، موجودی و قیمت بررسی شود. الکتروجین مولر می‌تواند در انتخاب بین برندهای مختلف، گزینه مناسب‌تر را بر اساس نیاز مدار پیشنهاد دهد.

تفاوت رله شیشه ای با کنتاکتور

رله شیشه ای و کنتاکتور هر دو برای قطع و وصل مدار استفاده می‌شوند، اما کاربرد آن‌ها متفاوت است. رله شیشه ای بیشتر برای مدار فرمان و سیگنال استفاده می‌شود، در حالی که کنتاکتور برای قطع و وصل مدار قدرت و بارهای سنگین مانند موتور و هیتر کاربرد دارد.

اگر بخواهید یک موتور صنعتی را مستقیم کنترل کنید، معمولاً باید از کنتاکتور استفاده کنید. اما اگر بخواهید فرمان کنتاکتور را از طریق یک مدار کنترلی، PLC یا شستی مدیریت کنید، رله شیشه ای می‌تواند به‌عنوان واسط فرمان استفاده شود.

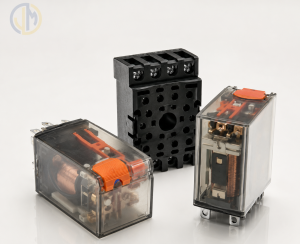

برندهای معتبر رله شیشه ای - الکتروجین مولر

رله شیشه ای برای مدار فرمان، کنتاکتور برای مدار قدرت

به‌طور خلاصه، رله شیشه ای برای کنترل، فرمان، ایزولاسیون و ارسال سیگنال مناسب است. کنتاکتور برای جریان‌های بالاتر و بارهای قدرت طراحی شده است. استفاده اشتباه از رله شیشه ای به جای کنتاکتور می‌تواند باعث آسیب به کنتاکت‌ها یا عملکرد ناپایدار مدار شود.

خرید رله شیشه ای از الکتروجین مولر

برای خرید رله شیشه ای، بهتر است ابتدا مشخصات مدار خود را آماده کنید. مواردی مانند ولتاژ بوبین، تعداد پایه، تعداد کنتاکت، آمپر، نوع بار، برند مدنظر و تعداد موردنیاز، به انتخاب دقیق‌تر کمک می‌کنند. اگر رله قبلی را برای تعویض دارید، عکس واضح از بدنه، شماره فنی و نقشه پایه‌ها نیز می‌تواند بسیار کمک‌کننده باشد.

الکتروجین مولر با شناخت نیازهای برق صنعتی، تابلو برق و اتوماسیون، امکان تامین و مشاوره برای انتخاب رله شیشه ای مناسب را فراهم می‌کند. هدف این است که محصول انتخاب‌شده فقط از نظر قیمت مناسب نباشد، بلکه از نظر فنی نیز با مدار شما هماهنگ باشد.

چرا انتخاب درست رله شیشه ای مهم است؟

انتخاب درست رله باعث افزایش پایداری مدار، کاهش خطای فرمان، ساده‌تر شدن عیب‌یابی و کاهش هزینه‌های تعمیرات می‌شود. در مقابل، انتخاب اشتباه می‌تواند باعث سوختن بوبین، چسبیدن کنتاکت، قطع و وصل نامطمئن یا توقف عملکرد سیستم شود.

قبل از ثبت سفارش چه اطلاعاتی آماده کنیم؟

برای خرید سریع‌تر و دقیق‌تر، بهتر است اطلاعات زیر را آماده داشته باشید: ولتاژ بوبین، تعداد پایه، تعداد کنتاکت، آمپر، نوع جریان AC یا DC، برند موردنظر، مدل قبلی در صورت تعویض، نوع کاربرد و تعداد موردنیاز. با داشتن این اطلاعات، انتخاب مدل مناسب بسیار ساده‌تر می‌شود.

جمع‌بندی

رله شیشه ای یکی از قطعات مهم و پرکاربرد در مدار فرمان، تابلو برق و سیستم‌های اتوماسیون صنعتی است. این قطعه برای قطع و وصل فرمان، ایزولاسیون مدار، افزایش تعداد کنتاکت‌ها، کنترل سیگنال و ارتباط بین تجهیزات کنترلی و اجرایی استفاده می‌شود. هنگام خرید رله شیشه ای باید به ولتاژ بوبین، تعداد پایه، تعداد کنتاکت، آمپر، برند، سوکت و شرایط کاری مدار توجه کنید.

اگر به دنبال خرید رله شیشه ای با قیمت روز، انتخاب دقیق و مشاوره تخصصی هستید، الکتروجین مولر می‌تواند بر اساس نیاز پروژه، گزینه مناسب را از میان برندها و مدل‌های قابل تامین بررسی و پیشنهاد کند. انتخاب درست در این قطعه کوچک، می‌تواند از خطاهای بزرگ در مدار فرمان جلوگیری کند.

سوالات متداول :

قیمت رله شیشه ای چقدر است؟

قیمت رله شیشه ای به برند، ولتاژ بوبین، تعداد پایه، تعداد کنتاکت، آمپر، LED دار بودن، کلید تست، سوکت و موجودی بازار بستگی دارد. برای دریافت قیمت دقیق، باید مشخصات مدل موردنظر بررسی شود.

رله شیشه ای 24 ولت بهتر است یا 220 ولت؟

هیچ‌کدام به‌صورت مطلق بهتر نیستند. انتخاب بین رله شیشه ای 24 ولت و 220 ولت به ولتاژ مدار فرمان بستگی دارد. در سیستم‌های PLC و اتوماسیون معمولاً 24VDC رایج است، اما در تابلوهای فرمان عمومی، مدل‌های 220VAC نیز زیاد استفاده می‌شوند.

رله شیشه ای 8 پایه چه کاربردی دارد؟

رله شیشه ای 8 پایه برای مدارهای فرمان ساده، کنترل سیگنال، فرمان‌دهی به تجهیزات کمکی و استفاده در تابلو برق عمومی کاربرد دارد. این مدل به دلیل نصب آسان و کاربرد گسترده، یکی از گزینه‌های پرمصرف بازار است.

آیا رله شیشه ای برای کنترل موتور مناسب است؟

برای کنترل مستقیم موتورهای صنعتی معمولاً رله شیشه ای مناسب نیست و باید از کنتاکتور استفاده شود. رله شیشه ای می‌تواند در مدار فرمان موتور و برای تحریک کنتاکتور استفاده شود، اما نباید جایگزین مستقیم تجهیزات قدرت شود.

آیا برای نصب رله شیشه ای به سوکت نیاز داریم؟

در بیشتر کاربردهای تابلویی، رله شیشه ای روی سوکت نصب می‌شود. سوکت باید با تعداد پایه و مدل رله هماهنگ باشد. استفاده از سوکت نامناسب می‌تواند باعث اتصال ضعیف، گرم شدن یا عملکرد ناپایدار شود.

بهترین برند رله شیشه ای کدام است؟

بهترین برند به نوع پروژه، بودجه، موجودی بازار و مشخصات فنی موردنیاز بستگی دارد. برندهایی مانند اشنایدر، امرون، زیمنس، ایتون، شراک، آتونیکس و سیگما بسته به مدل و کاربرد قابل بررسی هستند. برای بعضی برندها مانند دانفوس و هیوکی باید مدل دقیق و تناسب آن با نیاز رله شیشه ای بررسی شود.

موقع تعویض رله شیشه ای به چه نکته‌ای توجه کنیم؟

هنگام تعویض، فقط ظاهر رله را ملاک قرار ندهید. باید ولتاژ بوبین، تعداد پایه، نقشه پایه‌ها، آمپر، نوع کنتاکت و سوکت بررسی شود. اگر مدل جایگزین از نظر پایه یا ولتاژ متفاوت باشد، ممکن است مدار به‌درستی عمل نکند.
