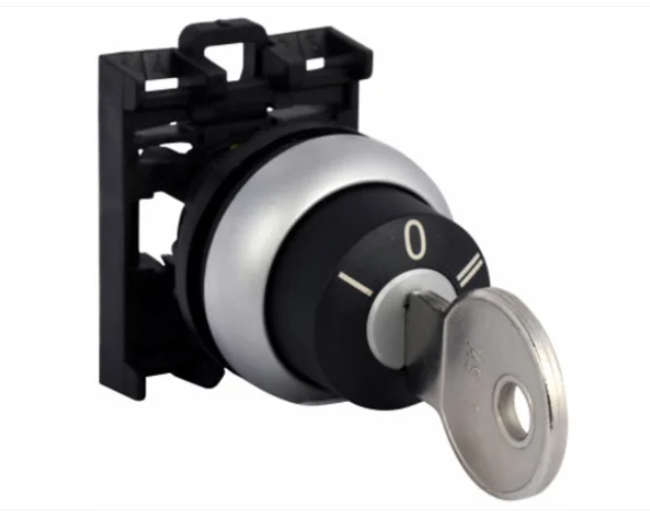

شاسی سوئیچ دار دو طرفه M22-WRS3

شاسی سوئیچ دار دوطرفه مدل M22-WRS3 ایتون مولر یک کلید سلکتوری کلیددار صنعتی از سری M22 است که برای کنترل دسترسی به فرمان‌های مختلف در تابلو برق، ماشین‌آلات و سیستم‌های اتوماسیون استفاده می‌شود. این مدل دارای سه وضعیت I، 0 و II است؛ یعنی اپراتور می‌تواند با استفاده از کلید، فرمان را بین دو جهت یا دو حالت کاری و یک وضعیت مرکزی صفر تغییر دهد. طراحی 22.5 میلی‌متری، عملکرد ثابت، بدنه مشکی با قاب تیتانیومی و درجه حفاظت IP66 باعث شده M22-WRS3 برای محیط‌های صنعتی و تابلوهایی که نیاز به فرمان قابل کنترل توسط افراد مجاز دارند گزینه‌ای کاربردی باشد. Eaton این محصول را در خانواده RMQ-Titan عرضه می‌کند و برای آن عمر مکانیکی تا 100 هزار عملکرد اعلام کرده است.

شاسی سوئیچ دار دوطرفه چیست؟

شاسی سوئیچ دار دوطرفه در بازار تجهیزات برق معمولاً به سلکتور سوئیچی گفته می‌شود که کاربر با چرخاندن کلید می‌تواند بین دو جهت فرمان و یک موقعیت مرکزی جابه‌جا شود. در مدل M22-WRS3 این وضعیت‌ها با I، 0 و II مشخص شده‌اند.

این ساختار برای مدارهایی مناسب است که نباید هر فردی بتواند وضعیت تجهیز را تغییر دهد. وجود کلید فیزیکی باعث می‌شود کنترل ماشین، انتخاب حالت کاری یا فعال‌سازی یک بخش از سیستم تنها توسط فردی انجام شود که کلید را در اختیار دارد.

شاسی سوئیچ دار M22-WRS3 ایتون

مدل M22-WRS3 یک Key-operated Selector Switch از سری Eaton Moeller M22 است. این محصول دارای سه موقعیت ثابت و عملکرد Maintained است؛ بنابراین پس از چرخاندن کلید، سلکتور در موقعیت انتخاب‌شده باقی می‌ماند و مانند شستی فنری به موقعیت قبلی بازنمی‌گردد.

معنی وضعیت های I، 0 و II

در بسیاری از مدارهای فرمان، I و II می‌توانند برای دو حالت مختلف مانند حرکت چپ و راست، Auto و Manual، حالت اول و دوم یا دو فرمان مستقل استفاده شوند. وضعیت 0 نیز معمولاً حالت میانی و غیرفعال است. عملکرد واقعی هر موقعیت به نوع بلوک کنتاکت و نقشه مدار بستگی دارد.

مشخصات فنی M22-WRS3 ایتون مولر

هنگام خرید شاسی سوئیچ دار دوطرفه M22-WRS3 بهتر است علاوه بر ظاهر محصول، مدل دقیق، تعداد موقعیت‌ها، نوع عملکرد، سایز نصب و تجهیزات پشت پنل بررسی شوند.

Eaton این مدل را با شماره فنی 216900، سه موقعیت، کلید مکانیکی، عملکرد Maintained و رنگ مشکی با قاب تیتانیومی معرفی کرده است. یک عدد کلید نیز همراه تجهیز ارائه می‌شود.

کلید سلکتوری سه حالته M22-WRS3

اگرچه این محصول در بازار با عبارت «دوطرفه» جستجو می‌شود، از نظر فنی یک سلکتور سه‌حالته است. دو جهت اصلی در دو طرف و یک موقعیت صفر در مرکز قرار دارند.

عملکرد Maintained چیست؟

Maintained یا Latching به این معناست که پس از انتخاب یک وضعیت، سلکتور در همان وضعیت باقی می‌ماند. این ویژگی برای انتخاب Mode یا فرمان‌هایی که باید تا زمان تغییر دستی فعال بمانند مناسب است.

سایز نصب شاسی سوئیچ دار ایتون

قطر سوراخ نصب اعلام‌شده برای M22-WRS3 برابر 22.5 میلی‌متر است. این سایز یکی از استانداردهای رایج تجهیزات فرمان صنعتی است و امکان نصب روی در تابلو و پنل ماشین‌آلات را فراهم می‌کند.

قطر قسمت جلویی سلکتور

قطر بخش جلویی تجهیز حدود 29.7 میلی‌متر اعلام شده است. بنابراین نباید قطر نمای جلویی را با سایز سوراخ نصب 22.5 میلی‌متر اشتباه گرفت.

درجه حفاظت شاسی سوئیچ دار M22-WRS3

یکی از ویژگی‌های مهم تجهیزات نصب‌شده روی در تابلو، مقاومت قسمت جلویی در برابر شرایط محیطی است. Eaton برای M22-WRS3 درجه حفاظت جلویی IP66 و همچنین رده‌های NEMA 4X و NEMA 13 را اعلام کرده است.

درجه حفاظت IP66 چه مزیتی دارد؟

IP66 نشان‌دهنده سطح مناسبی از حفاظت در برابر ورود گردوغبار و پاشش شدید آب به قسمت جلویی تجهیز در شرایط نصب صحیح است. این ویژگی برای کارخانه‌ها، خطوط تولید و محیط‌های صنعتی اهمیت زیادی دارد.

اهمیت نصب صحیح روی پنل

درجه حفاظت نهایی فقط به خود سلکتور وابسته نیست. سوراخ‌کاری صحیح، مونتاژ مناسب و آب‌بندی پنل نیز باید طبق دستورالعمل سازنده انجام شود تا سطح حفاظت موردنظر حفظ شود.

کاربرد شاسی سوئیچ دار دوطرفه در تابلو برق

این نوع سلکتور کلیددار در مدارهایی استفاده می‌شود که علاوه بر انتخاب حالت، محدود کردن دسترسی اپراتور نیز اهمیت دارد.

M22-WRS3 می‌تواند در تابلوهای کنترل موتور، خطوط تولید، سیستم‌های اتوماسیون و ماشین‌آلات صنعتی به‌عنوان انتخاب‌گر وضعیت استفاده شود.

استفاده برای حالت دستی و اتوماتیک

یکی از کاربردهای متداول سلکتورهای چندحالته، انتخاب بین حالت‌های Manual، Off و Auto است. البته نوشته I-0-II روی M22-WRS3 عمومی است و تعیین کاربرد دقیق هر حالت به طراحی مدار بستگی دارد.

استفاده در سیستم کنترل ماشین

در ماشین‌آلات می‌توان موقعیت اول را برای یک حالت کاری، موقعیت دوم را برای توقف و موقعیت سوم را برای یک Mode دیگر تعریف کرد. وجود کلید کمک می‌کند تغییر این وضعیت‌ها در اختیار افراد مشخص باشد.

استفاده در مدار چپ گرد و راست گرد

از سلکتور سه‌حالته می‌توان در طراحی مدارهای فرمان چپ‌گرد/توقف/راست‌گرد نیز استفاده کرد؛ مشروط بر اینکه کنتاکت‌ها، اینترلاک‌ها و مدار حفاظتی به‌درستی طراحی شده باشند.

اهمیت اینترلاک در مدار موتور

سلکتور فقط فرمان صادر می‌کند و جایگزین حفاظت یا اینترلاک نیست. در مدارهای چپ‌گرد و راست‌گرد باید از روش مناسب برای جلوگیری از فعال شدن هم‌زمان دو کنتاکتور استفاده شود.

کلید M22-WRS3 در چه وضعیت هایی خارج می شود؟

در صفحه رسمی Eaton برای کد اروپایی 216900 اعلام شده است که کلید قابلیت خارج شدن در موقعیت‌های I، 0 و II را دارد. این ویژگی امکان قفل کردن وضعیت انتخاب‌شده از طریق خارج کردن کلید را فراهم می‌کند.

مزیت قابلیت خارج کردن کلید

در برخی پروژه‌ها لازم است پس از انتخاب Mode، فرد مسئول کلید را خارج کند تا شخص دیگری نتواند تنظیمات را تغییر دهد. این قابلیت می‌تواند برای مدیریت دسترسی اپراتورها کاربردی باشد.

تفاوت نسخه های M22-WRS3

در خانواده M22 نسخه‌های متعددی با کدهای A1، A3، A5 و کد کلیدهای مختلف وجود دارند که محل مجاز خروج کلید یا عملکرد برگشت فنری آنها متفاوت است. به همین دلیل در زمان خرید باید کد کامل محصول بررسی شود و نسخه‌های مشابه صرفاً براساس ظاهر جایگزین یکدیگر نشوند.

کنتاکت مناسب شاسی سوئیچ دار M22-WRS3

M22-WRS3 بخش عملگر یا Actuator سلکتور است و عملکرد الکتریکی نهایی آن به بلوک‌های کنتاکتی که پشت آن نصب می‌شوند وابسته است.

این موضوع هنگام خرید اهمیت دارد؛ زیرا تعداد NO و NC مورد نیاز باید براساس نقشه مدار مشخص شود.

انتخاب بلوک کنتاکت NO و NC

برای هر موقعیت سلکتور می‌توان متناسب با طراحی مدار از کنتاکت‌های سازگار سری M22 استفاده کرد. ترکیب مناسب کنتاکت تعیین می‌کند در وضعیت‌های I، 0 و II کدام مدار باز یا بسته باشد.

پایه نصب کنتاکت

اطلاعات Eaton نشان می‌دهد M22-WRS3 همراه با آداپتور نصب بلوک کنتاکت و یک کلید عرضه می‌شود؛ اما خود آرایش کنتاکت باید متناسب با سفارش و طراحی سیستم بررسی شود.

دوام شاسی سوئیچ دار ایتون M22-WRS3

در تجهیزات صنعتی که ممکن است روزانه بارها مورد استفاده قرار گیرند، دوام مکانیکی اهمیت زیادی دارد.

Eaton برای M22-WRS3 عمر مکانیکی تا 100,000 عملیات و فرکانس کاری تا 100 عملیات در ساعت را اعلام کرده است.

محدوده دمای کاری M22-WRS3

محدوده دمای محیط کاری این محصول از حدود 25- تا 70+ درجه سانتی‌گراد اعلام شده است. این بازه امکان استفاده در بسیاری از تابلوهای صنعتی را فراهم می‌کند.

استانداردهای محصول

این مدل دارای استانداردها و تأییدیه‌هایی از جمله IEC/EN 60947-5، UL 508، CSA و CE است.

خرید شاسی سوئیچ دار دوطرفه M22-WRS3

برای خرید شاسی سوئیچ دار دوطرفه بهتر است کد کامل M22-WRS3، سه وضعیت I-0-II، نوع عملکرد Maintained و سایز 22.5 میلی‌متری بررسی شود.

به دلیل وجود نسخه‌های مختلف از سلکتورهای M22، شباهت ظاهری به‌تنهایی برای انتخاب محصول کافی نیست.

قیمت شاسی سوئیچ دار M22-WRS3

قیمت M22-WRS3 می‌تواند تحت تأثیر موجودی، نرخ ارز، اصالت کالا و شرایط واردات قرار گیرد. بنابراین بهتر است قیمت روز در بخش فروشگاهی صفحه محصول نمایش داده شود.

بررسی اصالت و کد 216900

برای نسخه Eaton Moeller، کد 216900 در کنار Model Code یعنی M22-WRS3 یکی از مشخصه‌های مهم شناسایی محصول است. هنگام سفارش می‌توان این دو کد را با بسته‌بندی یا مشخصات فروشنده تطبیق داد.

سوالات متداول :

این بخش می‌تواند جستجوهای طولانی‌تر کاربران درباره تعداد حالت، سایز و نحوه عملکرد M22-WRS3 را نیز پوشش دهد.

M22-WRS3 چند حالته است؟

این مدل سه‌حالته و دارای موقعیت‌های I، 0 و II است. اصطلاح «دوطرفه» به دو جهت حرکت کلید نسبت به نقطه مرکزی اشاره دارد.

سایز نصب M22-WRS3 چقدر است؟

قطر استاندارد نصب آن 22.5 میلی‌متر است.

آیا M22-WRS3 به حالت صفر برمی گردد؟

خیر. نسخه استاندارد M22-WRS3 دارای عملکرد Maintained است و در وضعیت انتخاب‌شده باقی می‌ماند. نسخه‌های دیگری از این خانواده با عملکرد برگشت فنری نیز وجود دارند.

برند M22-WRS3 چیست؟

این محصول متعلق به Eaton Moeller و خانواده RMQ-Titan M22 است. در بازار ممکن است با نام‌های ایتون، مولر یا ایتون مولر عرضه شود.
