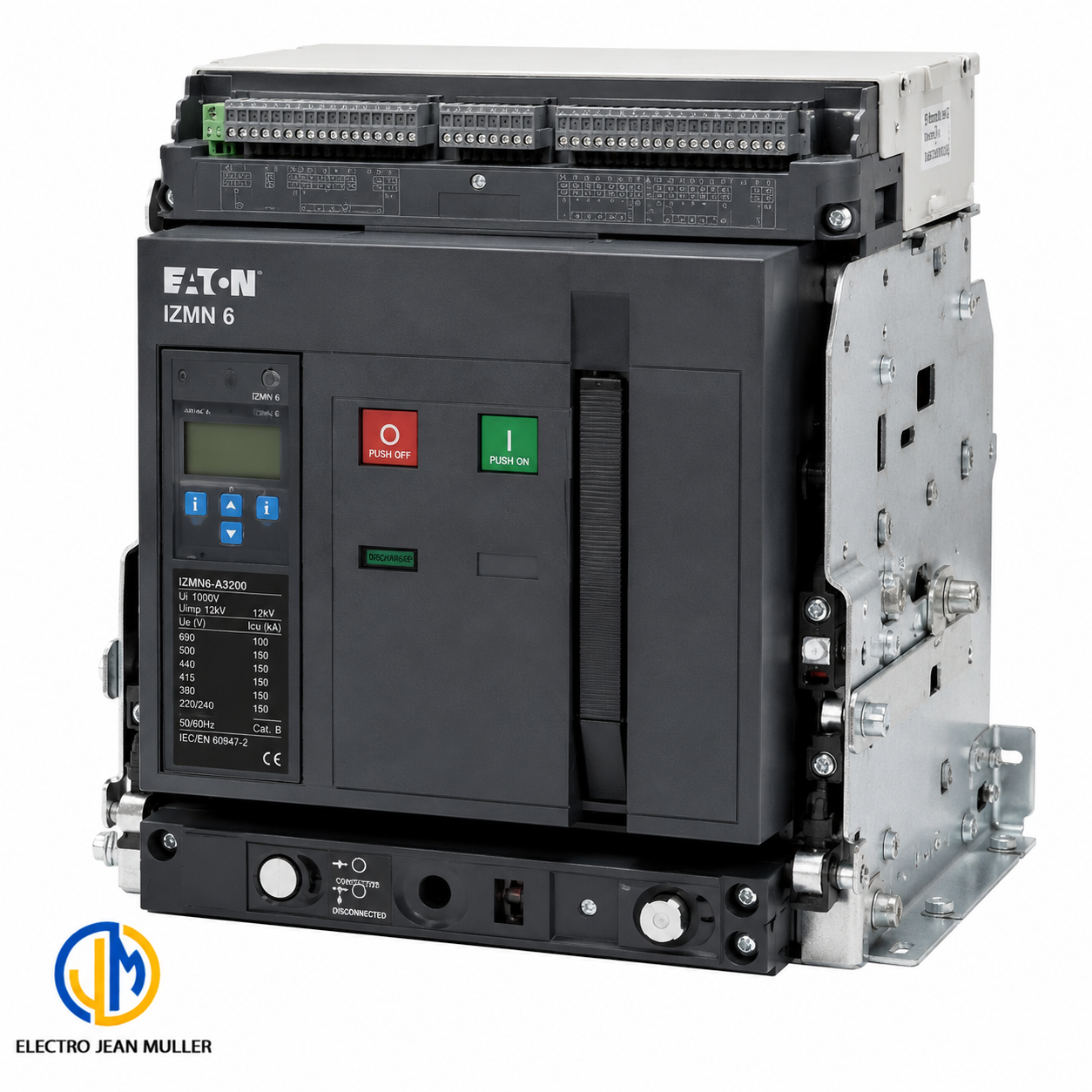

کلید اتوماتیک هوایی IZMN6-A3200

کلید اتوماتیک هوایی ایتون مولر مدل IZMN6-A3200 یک کلید قدرت صنعتی با جریان نامی 3200 آمپر است که برای حفاظت، قطع و وصل مدارهای اصلی در تابلوهای توزیع برق فشار ضعیف و سیستم‌های صنعتی با جریان بالا استفاده می‌شود. این مدل از خانواده قدیمی IZM برند Moeller/Eaton بوده و برای کاربردهایی مانند ورودی اصلی تابلو برق، حفاظت باس‌بار، ترانسفورماتور و فیدرهای پرقدرت مورد توجه قرار می‌گیرد. کلیدهای هوایی یا ACB به دلیل امکان استفاده از واحدهای حفاظتی قابل تنظیم، قدرت قطع بالا و قابلیت هماهنگی حفاظتی با کلیدهای پایین‌دست، یکی از تجهیزات کلیدی در تابلوهای اصلی LV محسوب می‌شوند. مدل IZMN6-A3200 با ظرفیت 3200 آمپر برای پروژه‌هایی طراحی شده که جریان کاری آنها فراتر از محدوده رایج بسیاری از کلیدهای کامپکت است.

کلید اتوماتیک هوایی چیست؟

کلید اتوماتیک هوایی یا Air Circuit Breaker – ACB یک کلید حفاظتی فشار ضعیف برای مدارهای با جریان بالا است. در این نوع کلید، هوا نقش محیط خاموش‌کننده قوس الکتریکی را بر عهده دارد و مکانیزم کلید هنگام بروز خطا می‌تواند مدار را به‌صورت خودکار قطع کند.

کلیدهای هوایی بیشتر در ورودی اصلی تابلوهای توزیع، تابلوهای برق کارخانه‌ها، پست‌های داخلی و مراکز دارای بارهای بزرگ استفاده می‌شوند. در بازار ایران نیز بازه‌های 1600 تا 3200 آمپر از رنج‌های پرکاربرد این گروه به شمار می‌روند.

کلید هوایی 3200 آمپر برای چه کاربردی است؟

کلید هوایی 3200 آمپر زمانی مورد استفاده قرار می‌گیرد که جریان نامی سیستم یا باس‌بار به محدوده‌ای برسد که استفاده از تجهیزات حفاظتی کوچک‌تر مناسب نباشد.

این رنج در تابلوهای اصلی کارخانه، مراکز تجاری بزرگ، دیتاسنترها، تأسیسات صنعتی و خروجی ترانسفورماتورهای پرقدرت کاربرد دارد.

نقش کلید هوایی در تابلو اصلی

در تابلو اصلی، ACB معمولاً نخستین سطح حفاظت در سمت فشار ضعیف است. این کلید باید بتواند علاوه بر عبور جریان کاری، در زمان اتصال کوتاه یا اضافه‌بار مطابق تنظیمات حفاظتی عمل کند و در صورت نیاز با کلیدهای پایین‌دست هماهنگ شود.

کلید هوایی ایتون مولر IZMN6-A3200

مدل IZMN6-A3200 از کلیدهای هوایی نسل قدیمی Moeller است که پس از ادغام برند Moeller در Eaton، معمولاً با نام Eaton Moeller نیز شناخته می‌شود.

در کاتالوگ قدیمی این خانواده، IZMN6-A3200 با شماره فنی 108222 و جریان 3200 آمپر معرفی شده است. حرف N در ساختار این خانواده به کلاس Normal Switching Capacity مربوط بوده و برای این نسل، ظرفیت قطع 80kA در 415V اعلام شده است.

جریان نامی 3200 آمپر

مهم‌ترین مشخصه IZMN6-A3200 جریان نامی 3200A است. این مقدار نشان می‌دهد کلید برای استفاده در مدارهایی با جریان بسیار بالا طراحی شده است.

آیا 3200 آمپر بودن برای انتخاب کلید کافی است؟

خیر. جریان نامی تنها یکی از پارامترهای انتخاب است. ظرفیت اتصال کوتاه شبکه، ولتاژ، تعداد پل، نوع نصب، واحد حفاظتی، شرایط محیطی و تنظیمات Selectivity نیز باید بررسی شوند.

قدرت قطع کلید اتوماتیک هوایی IZMN6-A3200

قدرت قطع یکی از اصلی‌ترین معیارها هنگام انتخاب ACB است. طبق کاتالوگ نسل قدیمی IZM، خانواده N دارای ظرفیت قطع 80 کیلوآمپر در 415 ولت بوده است. نسخه‌های B و H همان خانواده به ترتیب ظرفیت‌های متفاوتی داشته‌اند.

این مقدار نباید با مدل‌های جدید IZMX یا IZM6 امروزی مخلوط شود؛ زیرا Eaton در نسل‌های جدید محصولات 3200 آمپر با ظرفیت‌هایی مانند 66 یا 85kA نیز عرضه می‌کند.

چرا قدرت قطع کلید هوایی اهمیت دارد؟

در زمان اتصال کوتاه، جریان خطا می‌تواند چندین برابر جریان نامی مدار باشد. کلید باید بتواند این جریان را بدون تخریب خطرناک قطع کند.

بررسی جریان اتصال کوتاه شبکه

پیش از انتخاب IZMN6-A3200 لازم است مقدار Prospective Short-Circuit Current در محل نصب محاسبه شود. قدرت قطع کلید باید با سطح واقعی اتصال کوتاه شبکه سازگار باشد.

حفاظت مدار با کلید اتوماتیک هوایی

یکی از دلایل اصلی استفاده از کلید هوایی، امکان ایجاد حفاظت قابل تنظیم است. در ACBهای صنعتی، واحد حفاظتی می‌تواند برای اضافه‌بار، اتصال کوتاه با تأخیر و اتصال کوتاه آنی تنظیم شود.

نسل‌های مختلف Eaton IZM با Trip Unitهای الکترونیکی ارائه شده‌اند و در سری‌های جدید نیز امکانات اندازه‌گیری، مانیتورینگ و حفاظت انتخابی وجود دارد.

حفاظت اضافه بار

حفاظت Long-Time برای جلوگیری از عبور جریان بیش از حد در مدت طولانی استفاده می‌شود. این حفاظت باید متناسب با ظرفیت باس‌بار، کابل و بار تنظیم شود.

اهمیت تنظیم صحیح رله حفاظتی

تنظیم بیش از حد بالا ممکن است حفاظت مدار را ضعیف کند و تنظیم بسیار پایین نیز باعث Trip ناخواسته شود. تنظیمات باید براساس محاسبات شبکه انجام شوند.

حفاظت اتصال کوتاه

واحد حفاظتی ACB می‌تواند خطاهای شدید اتصال کوتاه را تشخیص داده و مدار را در زمان مناسب قطع کند.

Selectivity با کلیدهای پایین دست

یکی از مزایای کلیدهای هوایی امکان طراحی Selectivity یا حفاظت انتخابی است. در یک سیستم صحیح، خطای یک فیدر ترجیحاً توسط نزدیک‌ترین کلید به خطا قطع می‌شود و کلید اصلی بدون ضرورت کل شبکه را خاموش نمی‌کند. Eaton نیز در کلیدهای هوایی خود قابلیت‌های Selective Operation را ارائه می‌کند.

کاربرد کلید هوایی 3200 آمپر ایتون

کلید هوایی 3200 آمپر معمولاً در نقطه‌ای از شبکه قرار می‌گیرد که حجم زیادی از توان از آن عبور می‌کند. به همین دلیل کیفیت، قدرت قطع و تنظیمات حفاظتی آن اهمیت بالایی دارد.

استفاده در ورودی تابلو برق اصلی

یکی از متداول‌ترین کاربردها، نصب ACB به عنوان Main Incoming Breaker تابلو LV است.

اتصال به خروجی ترانسفورماتور

در بسیاری از پروژه‌ها، خروجی فشار ضعیف ترانسفورماتور وارد تابلو اصلی شده و توسط کلید هوایی حفاظت می‌شود. انتخاب رنج کلید باید مطابق توان ترانس، ولتاژ، جریان واقعی و شرایط اتصال کوتاه انجام شود.

استفاده در صنایع و کارخانه ها

کارخانه‌های بزرگ، پتروشیمی، صنایع فولاد، مراکز زیرساختی و مجموعه‌هایی که باس‌بار جریان بالا دارند از کاربردهای رایج ACB هستند.

کاربرد در ژنراتور و شبکه اضطراری

در برخی تابلوهای ژنراتور و سیستم‌های Transfer نیز از ACB استفاده می‌شود، اما نوع کلید، اینترلاک و منطق حفاظتی باید مخصوص همان سیستم طراحی شود.

تفاوت کلید هوایی و کلید اتوماتیک کامپکت

کاربرانی که «کلید اتوماتیک هوایی» را جستجو می‌کنند معمولاً بین ACB و MCCB نیز مقایسه انجام می‌دهند.

کلید هوایی ACB

ACB معمولاً برای جریان‌های بالا، ورودی اصلی تابلو و پروژه‌هایی که نیاز به حفاظت قابل تنظیم و Selectivity پیشرفته دارند مناسب است.

امکان سرویس و تجهیزات جانبی

بسته به مدل، کلیدهای هوایی قابلیت استفاده از موتور شارژ، بوبین قطع، بوبین وصل، آندرولتاژ، کنتاکت کمکی و تجهیزات ارتباطی را دارند.

کلید اتوماتیک کامپکت MCCB

MCCB ابعاد کوچک‌تری دارد و در بسیاری از فیدرهای خروجی استفاده می‌شود. برای جریان‌های بسیار بالا، ACB معمولاً انتخاب متداول‌تری است.

انتخاب بین ACB و MCCB

انتخاب باید براساس آمپراژ، سطح اتصال کوتاه، نیاز به Selectivity، قابلیت تعمیر، فضای تابلو و الزامات بهره‌برداری انجام شود.

کلید هوایی ثابت و کشویی

کلیدهای اتوماتیک هوایی در نسخه‌های Fixed و Drawout یا کشویی عرضه می‌شوند.

کلید هوایی فیکس

نسخه ثابت مستقیماً روی ساختار تابلو نصب شده و برای خارج کردن آن معمولاً نیاز به قطع اتصالات وجود دارد.

مزیت نسخه ثابت

هزینه و پیچیدگی مکانیکی نسخه ثابت معمولاً کمتر است و برای کاربردهایی که تعویض سریع کلید ضرورت ندارد مناسب است.

کلید هوایی کشویی

نسخه Drawout داخل Cassette نصب می‌شود و امکان جابه‌جایی بین موقعیت‌های کاری، تست و جداشده را فراهم می‌کند.

مزیت در تعمیر و نگهداری

در تأسیسات مهم، امکان خارج کردن کلید برای سرویس بدون باز کردن کامل اتصالات اصلی می‌تواند یک مزیت مهم بهره‌برداری باشد.

خرید کلید اتوماتیک هوایی IZMN6-A3200

برای خرید کلید اتوماتیک هوایی IZMN6-A3200 بهتر است فقط نام مدل و جریان 3200 آمپر ملاک قرار نگیرد. چون این مدل متعلق به نسل قدیمی‌تر Moeller است، وضعیت فیزیکی، Trip Unit، متعلقات و کامل بودن کلید اهمیت بیشتری دارد.

بررسی مشخصات قبل از خرید

کد IZMN6-A3200، جریان 3200A، تعداد پل، قدرت قطع، نوع نصب و واحد حفاظتی باید روی پلاک یا مستندات همان کلید کنترل شوند.

خرید کلید هوایی کارکرده یا موجودی قدیمی

اگر محصول NOS یا کارکرده است، سلامت مکانیزم شارژ، کنتاکت‌های اصلی، Arc Chute، Trip Unit و تجهیزات جانبی باید بررسی شود. تست الکتریکی و مکانیکی قبل از بهره‌برداری در تجهیزات این سطح توصیه می‌شود.

قیمت کلید هوایی 3200 آمپر ایتون

قیمت کلید اتوماتیک هوایی 3200 آمپر ایتون مولر به عوامل مختلفی وابسته است؛ از جمله وضعیت نو یا کارکرده، نوع نصب، تعداد پل، Trip Unit، موتور شارژ، بوبین‌ها و تجهیزات جانبی.

به همین دلیل برای این نوع محصول صنعتی، استعلام قیمت روز دقیق‌تر از درج یک قیمت ثابت در متن است.

چه عواملی روی قیمت IZMN6-A3200 اثر دارند؟

کامل بودن تجهیزات جانبی، سالم بودن رله حفاظتی، نوع فیکس یا کشویی و موجودی بازار می‌توانند اختلاف قیمت قابل توجهی ایجاد کنند.

اهمیت کد دقیق محصول

نسخه‌های IZMB، IZMN و IZMH در کاتالوگ قدیمی IZM ظرفیت قطع یکسانی نداشتند؛ بنابراین هنگام مقایسه قیمت باید کد کامل تجهیز بررسی شود.

سوالات متداول :

کلید IZMN6-A3200 چند آمپر است؟

جریان نامی این مدل 3200 آمپر است و در کاتالوگ قدیمی Moeller با شماره فنی 108222 معرفی شده است.

قدرت قطع IZMN6-A3200 چقدر است؟

برای کلاس N این نسل از IZM، قدرت قطع 80kA در 415V ذکر شده است. برای ثبت نهایی صفحه بهتر است این مقدار با پلاک همان کالای موجود در انبار نیز تطبیق داده شود.

کلید هوایی چه تفاوتی با MCCB دارد؟

کلید هوایی معمولاً برای رنج‌های جریان بالاتر، حفاظت اصلی تابلو و کاربردهایی با نیاز بیشتر به Selectivity و تنظیمات حفاظتی استفاده می‌شود؛ MCCB معمولاً ابعاد جمع‌وجورتری داشته و در فیدرهای پایین‌دست متداول است.

IZMN6-A3200 محصول جدید Eaton است؟

این کد متعلق به نسل قدیمی‌تر Moeller/Eaton IZM است. خانواده‌های جدید Eaton از کدگذاری‌هایی مانند IZMX و IZM6 جدید استفاده می‌کنند؛ بنابراین مشخصات مدل‌های جدید را نباید به این محصول منتقل کرد.
