جوی استیک عمودی یکی از تجهیزات کاربردی برای کنترل مستقیم حرکت و فرمان در ماشینآلات صنعتی، تابلوهای کنترل و تجهیزات اتوماسیون است. این تجهیز با طراحی اهرمی، امکان ارسال فرمان در جهت مشخص را با یک حرکت مکانیکی ساده در اختیار اپراتور قرار میدهد. در محصولات سری M22 شرکت Eaton Moeller، جویاستیکها در مدلهای عمودی، افقی، دوحالته و چندحالته ارائه میشوند و برای کاربردهای مختلف کنترلی قابل استفاده هستند.

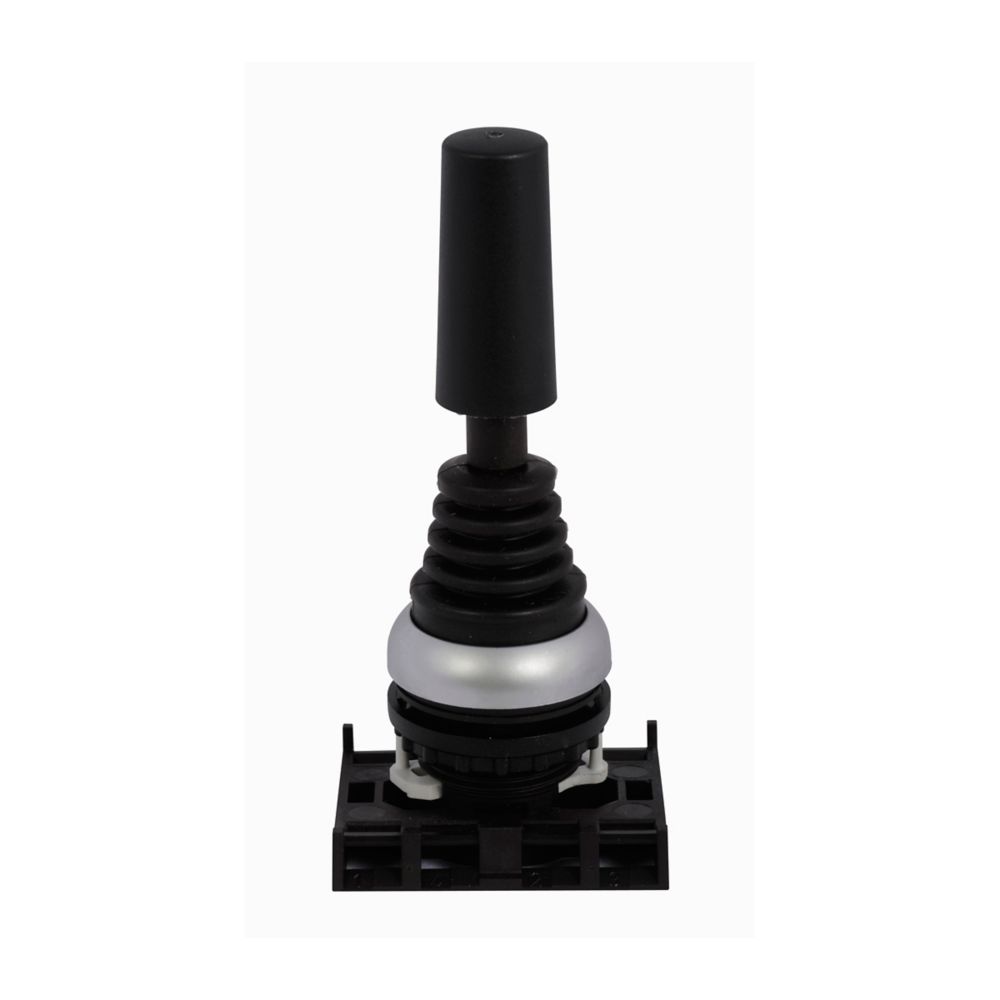

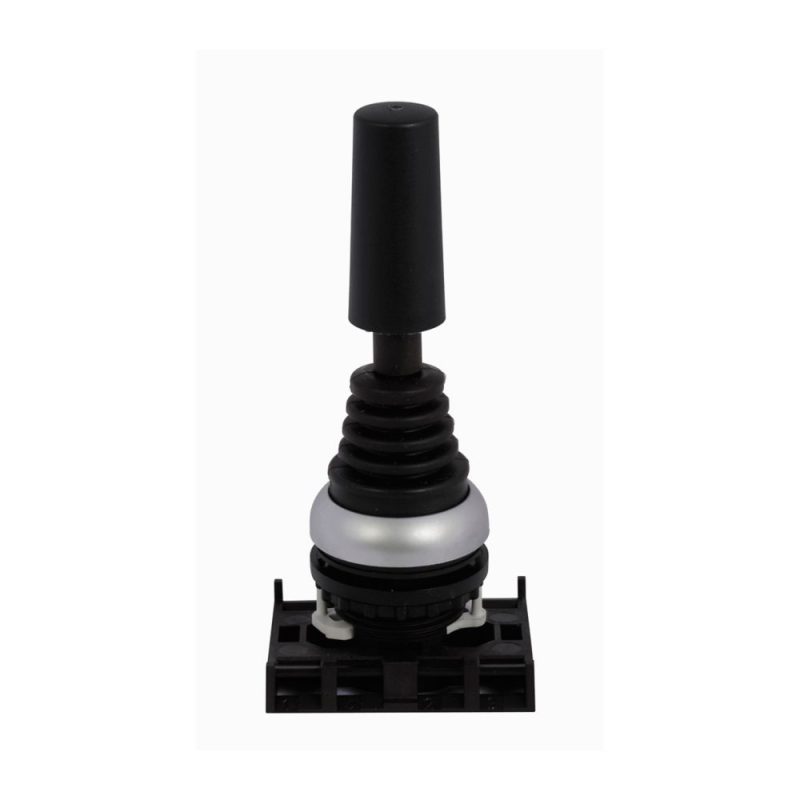

محصول موجود در تصویر از نظر فرم ظاهری با خانواده جویاستیکهای Eaton Moeller M22 همخوانی دارد. یکی از مدلهای رسمی این خانواده با کد M22-WJS2V، جویاستیک عمودی دوحالته، لحظهای (Momentary) و دارای محور فلزی است. این مدل برای نصب در سوراخ استاندارد 22.5 میلیمتری طراحی شده و از درجه حفاظت IP66 و NEMA 4X/13 برخوردار است.
نکته: چون کد فنی کامل محصول از روی تصویر مشخص نیست، مشخصات دقیق مدل باید با کد درجشده روی محصول یا بستهبندی تطبیق داده شود.
جوی استیک عمودی چیست؟
جوی استیک عمودی یک عملگر کنترلی اهرمی است که با حرکت دادن دسته به سمت بالا یا پایین، فرمان موردنظر را به مدار کنترل منتقل میکند. برخلاف شستی که معمولاً با فشار دادن فعال میشود یا سلکتور که با چرخش تغییر وضعیت میدهد، جویاستیک امکان کنترل حرکتی و ارگونومیک را برای اپراتور فراهم میکند.
در مدلهای Eaton Moeller، بسته به نوع جویاستیک، تعداد جهتهای عملکرد، نوع برگشت، تعداد نقاط عملکرد و وضعیت کنتاکتها میتواند متفاوت باشد. بنابراین هنگام خرید جوی استیک عمودی باید علاوه بر ظاهر محصول، کد فنی و ساختار عملکرد آن نیز بررسی شود.
جوی استیک عمودی ایتون مولر چه کاربردی دارد؟
جوی استیک عمودی در سیستمهایی کاربرد دارد که اپراتور باید یک فرمان حرکتی را بهصورت سریع و مستقیم صادر کند. از جمله کاربردهای متداول آن میتوان به ماشینآلات صنعتی، تجهیزات جابهجایی، سیستمهای کنترل، تابلوهای فرمان و برخی تجهیزات اتوماسیون اشاره کرد.
خانواده M22 شرکت Eaton برای تجهیزات فرمان و سیگنالینگ صنعتی طراحی شده و جویاستیکهای آن در کنار سایر عملگرهای کنترلی این خانواده قرار میگیرند.
کنترل حرکت با اهرم
یکی از مزیتهای اصلی جویاستیک، تبدیل حرکت دست اپراتور به فرمان کنترلی است. این ویژگی برای کاربردهایی که نیاز به فرمانهای مکرر و سریع دارند، اهمیت زیادی دارد.
مشخصات جوی استیک عمودی Eaton Moeller
جویاستیکهای عمودی ایتون مولر در مدلهای مختلفی تولید میشوند؛ بنابراین مشخصات دقیق به شماره فنی محصول وابسته است. برای نمونه، مدل رسمی M22-WJS2V دارای عملکرد عمودی، دو جهت عملکرد، عملکرد لحظهای، محور فلزی و بازگشت به وضعیت صفر است.
مدل M22-WJS2V ایتون مولر
در صورت تطابق کد محصول با M22-WJS2V، این جویاستیک دارای دو جهت عملکرد است و با حرکت عمودی اهرم، فرمان مربوط به جهت عملکرد صادر میشود. Eaton برای این مدل، 75 میلیمتر طول جویاستیک، نیروی عملکرد 5 نیوتن و عمر مکانیکی 100 هزار عملیات را اعلام کرده است.
نصب در سوراخ 22.5 میلیمتری
یکی از مشخصات مهم خانواده M22، ابعاد نصب استاندارد است. مدل M22-WJS2V برای دهانه نصب 22.5 میلیمتر طراحی شده است؛ بنابراین هنگام طراحی تابلو یا پنل باید فضای نصب و تجهیزات جانبی با این ابعاد هماهنگ باشند.
تفاوت جوی استیک عمودی و افقی
یکی از موضوعات مهم هنگام انتخاب جویاستیک، جهت عملکرد آن است. جویاستیک عمودی برای عملکرد در محور عمودی طراحی میشود، در حالی که مدلهای افقی برای کنترل حرکت در راستای افقی مورد استفاده قرار میگیرند.
در خانواده M22، Eaton مدلهای عمودی و افقی را ارائه کرده است. برای مثال، M22-WJ2V بهعنوان جویاستیک عمودی دوحالته و مدل M22-WJ2H بهعنوان نسخه افقی دوحالته شناخته میشوند.
جوی استیک دوحالته چیست؟
جویاستیک دوحالته به مدلی گفته میشود که دارای دو جهت عملکرد است. در مدلهای Momentary، با حرکت دادن اهرم فرمان فعال میشود و پس از رها کردن، مکانیزم میتواند به وضعیت صفر بازگردد. Eaton برای M22-WJS2V صراحتاً عملکرد Momentary و Retraction در وضعیت صفر را اعلام کرده است.
تفاوت Momentary و Maintained
در نوع Momentary، عملکرد تا زمانی که اپراتور اهرم را در وضعیت مربوطه نگه دارد ادامه پیدا میکند و مکانیزم پس از رها شدن به وضعیت اولیه بازمیگردد. در مقابل، مدلهای Maintained میتوانند پس از تغییر وضعیت، در همان موقعیت باقی بمانند.
در خانواده Eaton M22 هر دو نوع عملکرد در مدلهای مختلف جویاستیک و سلکتور وجود دارد؛ به همین دلیل نباید صرفاً بر اساس ظاهر محصول اقدام به انتخاب مدل کرد.
جوی استیک عمودی ایتون برای تابلو برق
جویاستیکهای Eaton Moeller M22 برای استفاده در سیستمهای فرمان و کنترل صنعتی طراحی شدهاند و میتوانند بخشی از رابط کاربری یک تابلو برق یا ماشین صنعتی باشند. انتخاب جویاستیک مناسب به نوع فرمان، تعداد جهات، نوع کنتاکت، شرایط محیطی و نحوه اتصال آن به مدار کنترل بستگی دارد.
استفاده در مدار فرمان
در یک مدار فرمان، جویاستیک میتواند برای ارسال سیگنال به رله، کنتاکتور، PLC یا سایر تجهیزات کنترلی استفاده شود. در این حالت، جویاستیک الزاماً مستقیماً بار قدرت را کنترل نمیکند، بلکه فرمان موردنیاز را به مدار کنترل منتقل میکند.
نقش جویاستیک در اتوماسیون صنعتی
در ماشینآلاتی که اپراتور نیاز دارد حرکت یا عملکرد دستگاه را بهصورت دستی کنترل کند، جویاستیک میتواند رابط مناسبی میان اپراتور و سیستم کنترل باشد. ساختار اهرمی آن نیز امکان استفاده سریع و مکرر را فراهم میکند.
درجه حفاظت جوی استیک عمودی M22
شرایط محیطی محل نصب یکی از عوامل مهم در انتخاب تجهیزات فرمان است. برای مدل M22-WJS2V، Eaton درجه حفاظت IP66 و NEMA 4X, 13 را اعلام کرده است. این موضوع نشان میدهد که مشخصات حفاظتی باید هنگام انتخاب محصول با شرایط واقعی محیط کار مقایسه شود.
عمر مکانیکی جوی استیک
طبق اطلاعات رسمی Eaton، مدل M22-WJS2V دارای عمر مکانیکی 100,000 عملیات است. همچنین محدوده دمای کاری اعلامشده برای این مدل از 25- تا 70+ درجه سانتیگراد است.
خرید جوی استیک عمودی ایتون مولر
هنگام خرید جوی استیک عمودی Eaton Moeller، صرفاً توجه به عنوان «جوی استیک عمودی» کافی نیست. مدل دقیق، تعداد وضعیتها، Momentary یا Maintained بودن، نوع کنتاکت، ابعاد نصب و شرایط حفاظتی باید بررسی شود.
راهنمای انتخاب جوی استیک عمودی
برای انتخاب صحیح، ابتدا مشخص کنید جویاستیک برای چه نوع فرمانی استفاده میشود. سپس تعداد جهتهای موردنیاز، نوع برگشت اهرم و نوع کنتاکت را بررسی کنید. اگر محصول قرار است در محیط صنعتی نصب شود، درجه حفاظت نیز اهمیت ویژهای دارد.
بررسی کد فنی قبل از خرید
خانواده M22 شامل مدلهای متنوعی است. برای مثال، علاوه بر M22-WJ2V، مدلهای دوحالته افقی، مدلهای دو نقطه عملکرد و مدلهای چهارحالته نیز در این خانواده وجود دارند. بنابراین بررسی کد فنی از اشتباه در خرید جلوگیری میکند.
قیمت جوی استیک عمودی ایتون
قیمت جوی استیک عمودی ایتون مولر به مدل دقیق و مشخصات آن وابسته است. تفاوت در تعداد وضعیتها، نوع عملکرد، تعداد نقاط سوئیچینگ و سایر مشخصات میتواند باعث تفاوت قیمت مدلها شود.
به همین دلیل برای مقایسه قیمت، بهتر است محصولات با کد فنی یکسان با یکدیگر مقایسه شوند؛ مقایسه صرفاً بر اساس عبارت «جوی استیک عمودی» ممکن است دو محصول با عملکرد متفاوت را در یک گروه قرار دهد.
تفاوت جوی استیک عمودی با سلکتور سوئیچ
جویاستیک و سلکتور هر دو از تجهیزات رابط اپراتور هستند، اما مکانیزم و شیوه استفاده آنها متفاوت است. سلکتور معمولاً با چرخاندن عملگر بین وضعیتهای مختلف انتخاب میشود، در حالی که جویاستیک با حرکت اهرم، فرمان را منتقل میکند.
در خانواده M22، Eaton هر دو نوع تجهیزات را ارائه میکند؛ برای نمونه M22-WRK یک سلکتور دوحالته با عملکرد ماندگار است، در حالی که M22-WJS2V یک جویاستیک عمودی دوحالته با عملکرد لحظهای است.
چرا جوی استیک عمودی Eaton Moeller انتخاب میشود؟
برند Eaton در حوزه تجهیزات کنترل صنعتی، خانواده M22 را برای تجهیزات فرمان و سیگنالینگ ارائه کرده است. طراحی ماژولار، تنوع مدلها و وجود نسخههای مختلف جویاستیک باعث میشود بتوان مدل مناسب را متناسب با نیاز مدار کنترل انتخاب کرد.
اگر هدف شما خرید جوی استیک عمودی ایتون / مولر است، مهمترین نکته تطبیق مدل دقیق با نیاز مدار است. در صورتی که کد فنی محصول موجود در تصویر با M22-WJS2V مطابقت داشته باشد، مشخصات رسمی Eaton آن را بهعنوان جویاستیک عمودی، دوحالته، Momentary، با محور فلزی و نصب 22.5 میلیمتری معرفی میکند.
