شاسی مدار فرمان دوبل یکی از تجهیزات پرکاربرد در تابلوهای برق صنعتی و مدارهای فرمان است که امکان ارسال فرمانهای قطع و وصل را در اختیار اپراتور قرار میدهد. این تجهیز معمولاً از ترکیب شستی استارت و استپ در یک مجموعه تشکیل شده و به دلیل اشغال فضای کمتر، دسترسی سریع و سهولت استفاده، در بسیاری از ماشینآلات و تابلوهای کنترل مورد استفاده قرار میگیرد.

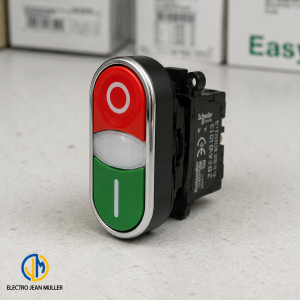

خرید شاسی مدار فرمان دوبل چراغ دار – الکتروجین مولر
اگر قصد خرید شاسی مدار فرمان دوبل را دارید، تنها توجه به قیمت کافی نیست. نوع کنتاکت، جریان نامی، جنس بدنه، درجه حفاظت، چراغدار یا ساده بودن، کیفیت ساخت و برند تولیدکننده از عواملی هستند که مستقیماً روی عملکرد و طول عمر شاسی تأثیر میگذارند.
در این راهنما، با ساختار شاسی دوبل، کاربردها، مزایا، برندهای موجود، نکات مهم خرید و عوامل مؤثر بر قیمت شاسی مدار فرمان دوبل آشنا میشوید تا بتوانید متناسب با نوع مدار و شرایط کاری، انتخاب دقیقتری داشته باشید.
شاسی مدار فرمان دوبل چیست؟
شاسی مدار فرمان دوبل یا شاسی استارت استپ دوبل، یک تجهیز فرمان دستی است که معمولاً دو عملکرد اصلی «استارت» و «استپ» را در یک مجموعه در اختیار اپراتور قرار میدهد. شستی استارت برای ارسال فرمان وصل و شستی استپ برای ارسال فرمان قطع مدار استفاده میشود.
در ساختارهای رایج، استارت دارای کنتاکت NO یا Normally Open و استپ دارای کنتاکت NC یا Normally Closed است. هنگام فشردن شستی، وضعیت کنتاکت مربوطه تغییر میکند و فرمان موردنظر به مدار ارسال میشود.
تفاوت شاسی دوبل با شاسی استارت و استپ جداگانه
در یک مدار فرمان میتوان برای استارت و استپ از دو شستی جداگانه استفاده کرد؛ اما در شاسی دوبل، هر دو عملکرد در یک مجموعه نصب شدهاند.
این طراحی باعث میشود فضای کمتری روی درب تابلو اشغال شود و اپراتور بتواند فرمانهای اصلی را از یک نقطه کنترل کند. به همین دلیل شاسیهای استارت استپ دوبل در تابلوهای برق، ماشینآلات و تجهیزات صنعتی کاربرد گستردهای دارند.
شاسی دوبل چگونه در مدار فرمان عمل میکند؟
عملکرد شاسی دوبل به وضعیت کنتاکتهای آن وابسته است. کنتاکت NC در حالت عادی بسته است و با فشار دادن شستی استپ باز میشود؛ در مقابل، کنتاکت NO در حالت عادی باز است و با فشار دادن شستی استارت بسته میشود.
در مدارهای کنتاکتوری، این تغییر وضعیت میتواند باعث وصل یا قطع بوبین کنتاکتور و در نتیجه راهاندازی یا توقف تجهیز موردنظر شود.
کاربرد شاسی مدار فرمان دوبل در برق صنعتی
شاسی مدار فرمان دوبل در موقعیتهایی استفاده میشود که اپراتور باید بتواند تجهیزات را بهصورت دستی راهاندازی یا متوقف کند. یکی از رایجترین کاربردهای آن، مدار فرمان موتورهای الکتریکی است.
کاربرد شاسی دوبل در تابلو برق
در تابلوهای برق صنعتی، شاسی استارت استپ دوبل معمولاً روی درب تابلو نصب میشود تا اپراتور بدون باز کردن تابلو بتواند فرمان لازم را صادر کند.
این تجهیز میتواند در کنار کنتاکتور، رله حرارتی، فیوز و سایر تجهیزات حفاظتی و کنترلی قرار بگیرد و بخشی از مدار فرمان یک موتور یا ماشین صنعتی را تشکیل دهد.
کاربرد در راهاندازی موتور
یکی از کاربردهای اصلی شاسی استارت استپ دوبل، راهاندازی و توقف الکتروموتورها از طریق مدار کنتاکتوری است. در چنین مداری، شستی استارت فرمان وصل کنتاکتور را صادر میکند و شستی استپ مسیر فرمان را قطع میکند.
در بسیاری از مدارهای متداول، تیغه کمکی کنتاکتور نیز برای ایجاد خودنگهدار استفاده میشود تا پس از رها کردن شستی استارت، کنتاکتور در وضعیت وصل باقی بماند.
کاربرد در ماشینآلات صنعتی
ماشینآلات صنعتی معمولاً به تجهیزات فرمان ساده، قابل دسترس و مقاوم نیاز دارند. شاسی دوبل به دلیل داشتن دو فرمان اصلی در یک مجموعه، برای بسیاری از دستگاههای صنعتی انتخاب مناسبی است.
از این تجهیز میتوان در دستگاههای تولیدی، سیستمهای انتقال، ماشینآلات کارگاهی و انواع تابلوهای کنترل استفاده کرد؛ البته انتخاب مدل باید بر اساس مشخصات مدار و شرایط محیطی انجام شود.

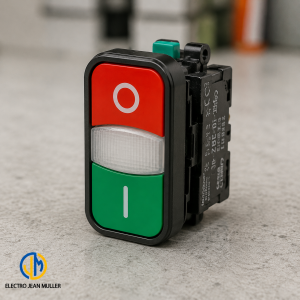

کاربرد شاسی مدار فرمان دوبل چراغ دار – الکتروجین مولر
مزایای شاسی استارت استپ دوبل
انتخاب شاسی مدار فرمان دوبل مزایای مختلفی برای طراحی و بهرهبرداری از مدار فرمان دارد. مهمترین مزیت آن، ترکیب فرمان استارت و استپ در یک مجموعه و کاهش فضای موردنیاز برای نصب است.
اشغال فضای کمتر در تابلو
وقتی استارت و استپ در یک مجموعه قرار میگیرند، طراحی پنل میتواند مرتبتر و فشردهتر انجام شود. این ویژگی در تابلوهایی که فضای محدودی روی درب دارند اهمیت زیادی دارد.
دسترسی آسان برای اپراتور
قرار گرفتن دو فرمان اصلی در کنار یکدیگر باعث میشود اپراتور بتواند سریعتر وضعیت دستگاه را کنترل کند. تفکیک عملکرد استارت و استپ با طراحی و رنگبندی مناسب نیز احتمال خطای کاربری را کاهش میدهد.
نصب و سیمکشی سادهتر
در مدلهایی که مجموعه کنتاکت مناسب برای مدار موردنظر دارند، نصب شاسی دوبل میتواند نسبت به استفاده از چند تجهیز جداگانه سادهتر باشد. البته سیمکشی نهایی باید مطابق نقشه مدار فرمان و مشخصات سازنده انجام شود.
امکان انتخاب مدل چراغدار
برخی مدلهای شاسی دوبل دارای چراغ داخلی هستند. چراغ میتواند برای نمایش وضعیت یا ایجاد دید بهتر در پنل مورد استفاده قرار بگیرد. برای نمونه، مدلهای چراغدار موجود در بازار با ترکیب استارت و استپ و چراغ نشانگر عرضه میشوند.
خرید شاسی مدار فرمان دوبل؛ به چه نکاتی توجه کنیم؟
برای خرید شاسی مدار فرمان دوبل بهتر است قبل از انتخاب محصول، مشخصات فنی مدار، شرایط محیطی و نوع استفاده را بررسی کنید. انتخاب صرفاً بر اساس ظاهر یا ارزانترین قیمت ممکن است در بلندمدت باعث افزایش هزینههای تعمیر و تعویض شود.
نوع کنتاکت NO و NC
یکی از مهمترین مشخصات شاسی دوبل، نوع و تعداد کنتاکتهاست. مدلهای متداول استارت استپ دوبل معمولاً ترکیبی از یک کنتاکت NO و یک کنتاکت NC دارند.
پیش از خرید باید بررسی کنید که آرایش کنتاکت شاسی با نقشه مدار فرمان شما مطابقت داشته باشد. برخی محصولات نیز با ترکیبهای متفاوت کنتاکتی عرضه میشوند.
جریان نامی کنتاکت
جریان قابل تحمل کنتاکت باید با شرایط مدار سازگار باشد. برای مثال، برخی شاسیهای موجود در بازار با جریان کنتاکت ۵.۵ یا ۶ آمپر در ولتاژ ۲۲۰ ولت AC عرضه میشوند؛ این اعداد بین مدلها و برندهای مختلف متفاوت هستند و باید از مشخصات فنی همان محصول بررسی شوند.
درجه حفاظت IP
اگر شاسی در محیط صنعتی، کارگاهی، مرطوب یا دارای گردوغبار نصب میشود، درجه حفاظت اهمیت بیشتری پیدا میکند.
برای مثال، برخی مدلهای صنعتی با درجه حفاظت IP65 عرضه میشوند. با این حال، IP مناسب باید بر اساس شرایط واقعی محل نصب انتخاب شود و صرفاً داشتن IP بالاتر به معنی مناسب بودن محصول برای تمام محیطها نیست.

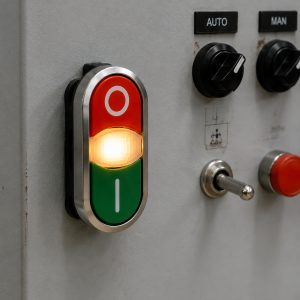

قیمت شاسی مدار فرمان دوبل چراغ دار – الکتروجین مولر
قیمت شاسی مدار فرمان دوبل
قیمت شاسی مدار فرمان دوبل به عوامل مختلفی بستگی دارد و نمیتوان برای تمام مدلها یک قیمت ثابت در نظر گرفت. برند، جنس بدنه، کیفیت کنتاکت، چراغدار بودن، درجه حفاظت و نوع مدل از مهمترین عوامل تأثیرگذار بر قیمت هستند.
چه عواملی قیمت شاسی دوبل را تعیین میکنند؟
در جدول زیر مهمترین عوامل مؤثر بر قیمت را مشاهده میکنید:
| عامل | تأثیر بر قیمت | نکته مهم |
|---|---|---|
| برند | زیاد | برندهای معتبر معمولاً کیفیت و کنترل تولید بالاتری دارند |
| چراغدار بودن | متوسط | وجود چراغ میتواند قیمت را افزایش دهد |
| جنس بدنه | متوسط تا زیاد | مدلهای فلزی معمولاً برای شرایط صنعتی سختتر انتخاب میشوند |
| درجه حفاظت | متوسط | IP بالاتر میتواند برای محیطهای صنعتی مزیت باشد |
| کیفیت کنتاکت | زیاد | روی عملکرد و طول عمر مدار اثر دارد |
| نوع و تعداد کنتاکت | متوسط | باید با مدار فرمان مطابقت داشته باشد |
| استاندارد محصول | متوسط | رعایت استانداردهای معتبر یک مزیت فنی محسوب میشود |
برای نمونه، در بازار مدلهای مختلفی از شاسیهای دوبل چراغدار و ساده عرضه میشوند و اختلاف قیمت آنها ناشی از تفاوت برند، مشخصات فنی و امکانات محصول است.
آیا خرید شاسی ارزانتر انتخاب بهتری است؟
لزوماً خیر. شاسی مدار فرمان قطعهای است که ممکن است بارها در طول روز توسط اپراتور تحریک شود؛ بنابراین کیفیت مکانیزم، کنتاکت و بدنه اهمیت زیادی دارد.
اگر اختلاف قیمت یک مدل ارزان و یک محصول باکیفیت، در برابر هزینه توقف دستگاه یا تعویض مکرر قطعه ناچیز باشد، انتخاب محصول مطمئنتر معمولاً تصمیم اقتصادیتری خواهد بود.
مقایسه شاسی مدار فرمان دوبل با مدلهای دیگر
پیش از خرید بهتر است شاسی دوبل را با گزینههای دیگر مقایسه کنید تا مشخص شود کدام مدل برای کاربرد شما مناسبتر است.
| نوع شاسی | استارت | استپ | چراغ | کاربرد معمول |
|---|---|---|---|---|
| شاسی استارت | دارد | ندارد | بسته به مدل | فرمان راهاندازی |
| شاسی استپ | ندارد | دارد | بسته به مدل | فرمان توقف |
| شاسی استارت استپ دوبل | دارد | دارد | بسته به مدل | کنترل همزمان قطع و وصل |
| شاسی استارت استپ دوبل چراغدار | دارد | دارد | دارد | کنترل و نمایش وضعیت |
| شاسی اضطراری | ندارد | عملکرد اضطراری | بسته به مدل | توقف اضطراری |
در نتیجه، اگر به دو فرمان اصلی استارت و استپ در یک محل نیاز دارید، شاسی دوبل میتواند انتخاب کاربردیتری نسبت به استفاده از دو شستی جداگانه باشد.
برند شاسی مدار فرمان دوبل
برند یکی از معیارهای مهم هنگام خرید تجهیزات فرمان است؛ اما انتخاب برند باید همراه با بررسی مشخصات فنی انجام شود. در بازار ایران، مدلهایی از برندهای مختلف داخلی و خارجی یا تولیدات تحت برندهای متفاوت عرضه میشوند.
شاسی دوبل پارس فانال
پارس فانال یکی از برندهایی است که مدلهای مختلف شاسی استارت استپ دوبل را عرضه کرده است. برای نمونه، برخی مدلهای آن با ترکیب کنتاکت استارت و استپ، بدنه مقاوم و درجه حفاظت IP65 ارائه میشوند.
شاسی دوبل آی سوییچ
آی سوییچ نیز مدلهای شاسی استارت استپ دوبل را در بازار عرضه میکند. برای نمونه، مدل XB2-BW8465 بهصورت چراغدار و با ترکیب یک کنتاکت NO و یک کنتاکت NC معرفی شده است.
شاسی دوبل چینت
چینت نیز در حوزه تجهیزات برق صنعتی و تجهیزات فرمان، مدلهای مختلف پوش باتن و شاسی استارت استپ ارائه میکند. یکی از مدلهای موجود، NP2-BW8465 LED 220V است که بهصورت چراغدار عرضه شده است.
بهترین شاسی مدار فرمان دوبل کدام است؟
پاسخ این سؤال به کاربرد شما بستگی دارد. بهترین شاسی الزاماً گرانترین مدل نیست؛ بلکه محصولی است که مشخصات فنی آن با مدار، محیط نصب و تعداد دفعات استفاده مطابقت داشته باشد.
برای تابلو برق صنعتی چه شاسی دوبلی مناسب است؟
برای تابلو برق صنعتی بهتر است مواردی مانند کیفیت کنتاکت، درجه حفاظت، جنس بدنه، جریان نامی و قابلیت اطمینان برند بررسی شود.
اگر تابلو در محیطی با رطوبت یا گردوغبار قرار دارد، توجه به IP اهمیت بیشتری پیدا میکند. برای تابلوهای معمولی نیز باید ابعاد نصب و فضای موجود روی درب تابلو بررسی شود.
شاسی چراغدار بهتر است یا ساده؟
اگر نمایش وضعیت برای اپراتور اهمیت دارد، مدل چراغدار میتواند انتخاب مناسبی باشد. چراغ داخلی در برخی محصولات برای نمایش وضعیت مدار یا افزایش دید بصری طراحی شده است.
اما اگر تنها به فرمان قطع و وصل نیاز دارید و نمایش وضعیت ضرورتی ندارد، مدل ساده میتواند انتخاب اقتصادیتری باشد.
نحوه انتخاب شاسی مدار فرمان دوبل مناسب
برای انتخاب دقیق، بهتر است خرید را بر اساس یک چکلیست فنی انجام دهید:
- نوع مدار فرمان را مشخص کنید.
- تعداد و نوع کنتاکت موردنیاز را بررسی کنید.
- ولتاژ و جریان مدار را در نظر بگیرید.
- شرایط محیط نصب را بررسی کنید.
- درجه حفاظت مناسب را انتخاب کنید.
- چراغدار یا ساده بودن محصول را مشخص کنید.
- ابعاد و روش نصب را بررسی کنید.
- برند و کیفیت ساخت را مقایسه کنید.
- مشخصات درجشده در کاتالوگ سازنده را با نیاز مدار تطبیق دهید.
- سپس قیمت مدلهای مناسب را مقایسه کنید.
این روش باعث میشود انتخاب شما به جای تمرکز صرف بر قیمت، بر اساس نیاز واقعی مدار انجام شود.
نکات مهم نصب شاسی استارت استپ دوبل
نصب شاسی مدار فرمان دوبل باید مطابق نقشه مدار و مشخصات فنی محصول انجام شود. در یک مدار متداول کنتاکتوری، شستی استپ NC در مسیر فرمان و شستی استارت NO برای ایجاد فرمان وصل قرار میگیرد.
در برخی مدارها، کنتاکت کمکی کنتاکتور نیز برای خودنگهداری استفاده میشود. شمارهگذاری ترمینالها ممکن است بر اساس سازنده و مدل متفاوت باشد؛ بنابراین نباید صرفاً بر اساس ظاهر ترمینالها سیمکشی کرد.
اهمیت تطبیق نقشه سیمکشی
قبل از نصب باید نقشه مدار فرمان، ولتاژ بوبین کنتاکتور، نوع کنتاکتها و شماره ترمینالها بررسی شود.
همچنین عملیات سیمکشی و تست مدار باید توسط فرد متخصص انجام شود؛ زیرا اشتباه در مدار فرمان میتواند باعث عملکرد نادرست تجهیزات یا آسیب به اجزای تابلو شود.
چرا شاسی مدار فرمان دوبل برای تابلوهای صنعتی انتخاب مناسبی است؟
ترکیب دو فرمان اصلی در یک مجموعه، استفاده ساده و طراحی منظم پنل را امکانپذیر میکند. این ویژگی بهخصوص زمانی اهمیت دارد که فضای درب تابلو محدود باشد یا اپراتور نیاز داشته باشد فرمانهای اصلی دستگاه را از یک نقطه در اختیار داشته باشد.
از طرف دیگر، وجود مدلهای متنوع از نظر جنس، درجه حفاظت، چراغ، رنگ، برند و آرایش کنتاکت باعث میشود بتوان شاسی مناسب را برای کاربردهای مختلف انتخاب کرد.
بنابراین هنگام خرید شاسی مدار فرمان دوبل بهتر است ابتدا نیاز فنی مشخص شود و سپس مدلها بر اساس کیفیت، مشخصات و قیمت با یکدیگر مقایسه شوند.
جمعبندی خرید شاسی مدار فرمان دوبل
شاسی مدار فرمان دوبل یکی از تجهیزات ساده اما مهم در طراحی و بهرهبرداری از مدارهای فرمان صنعتی است. ترکیب استارت و استپ در یک مجموعه، اشغال فضای کمتر، سهولت استفاده و امکان انتخاب مدلهای ساده یا چراغدار از مهمترین ویژگیهای این تجهیز محسوب میشود.
برای انتخاب محصول مناسب، مواردی مانند نوع کنتاکت، جریان نامی، ولتاژ، درجه حفاظت، جنس بدنه، برند و شرایط نصب را بررسی کنید. همچنین قیمت را در کنار کیفیت و مشخصات فنی ارزیابی کنید؛ زیرا ارزانترین محصول همیشه بهترین انتخاب برای یک مدار صنعتی نیست.
اگر هدف شما خرید مطمئن است، ابتدا مشخصات فنی موردنیاز مدار را تعیین کرده و سپس محصولات مناسب را از نظر برند، کیفیت، امکانات و قیمت شاسی مدار فرمان دوبل مقایسه کنید.
سوالات متداول :
شاسی مدار فرمان دوبل چیست؟
شاسی مدار فرمان دوبل تجهیزی برای ارسال فرمان قطع و وصل در مدار فرمان است که معمولاً شستی استارت و استپ را در یک مجموعه قرار میدهد. مدلهای رایج دارای یک کنتاکت NO برای استارت و یک کنتاکت NC برای استپ هستند.
شاسی استارت استپ دوبل چه کاربردی دارد؟
این شاسی برای کنترل دستی تجهیزات در مدارهای فرمان استفاده میشود و یکی از کاربردهای رایج آن راهاندازی و توقف الکتروموتورها از طریق کنتاکتور است.
قیمت شاسی مدار فرمان دوبل چقدر است؟
قیمت به برند، مدل، جنس بدنه، چراغدار بودن، درجه حفاظت، نوع کنتاکت و مشخصات فنی محصول بستگی دارد؛ بنابراین برای مقایسه قیمت باید مدلهای همرده را با یکدیگر مقایسه کرد.
شاسی دوبل چراغدار بهتر است یا ساده؟
اگر مشاهده وضعیت یا افزایش دید بصری برای اپراتور اهمیت داشته باشد، مدل چراغدار گزینه مناسبی است. در کاربردهایی که چراغ موردنیاز نیست، مدل ساده میتواند انتخاب اقتصادیتری باشد.
بهترین برند شاسی مدار فرمان دوبل کدام است؟
برند مناسب باید بر اساس کاربرد، کیفیت ساخت، مشخصات فنی، دسترسی به محصول و خدمات فروش انتخاب شود. برندهایی مانند پارس فانال، آی سوییچ و چینت از جمله برندهایی هستند که مدلهای شاسی استارت استپ دوبل در بازار دارند.
شاسی دوبل چند کنتاکت دارد؟
مدلهای رایج استارت استپ دوبل معمولاً دارای یک کنتاکت باز NO و یک کنتاکت بسته NC هستند؛ با این حال آرایش کنتاکت در مدلهای مختلف میتواند متفاوت باشد و باید مشخصات فنی محصول بررسی شود.
آیا شاسی دوبل برای راهاندازی موتور مناسب است؟
بله، شاسی استارت استپ دوبل یکی از تجهیزات متداول برای ارسال فرمان راهاندازی و توقف موتور در مدارهای کنتاکتوری است؛ اما انتخاب و سیمکشی آن باید متناسب با مدار فرمان و تجهیزات حفاظتی انجام شود.
هنگام خرید شاسی مدار فرمان دوبل به چه چیزی توجه کنیم؟
نوع کنتاکت، جریان و ولتاژ نامی، درجه حفاظت IP، جنس بدنه، چراغدار یا ساده بودن، ابعاد نصب، برند و شرایط محیطی مهمترین مواردی هستند که باید پیش از خرید بررسی شوند.
