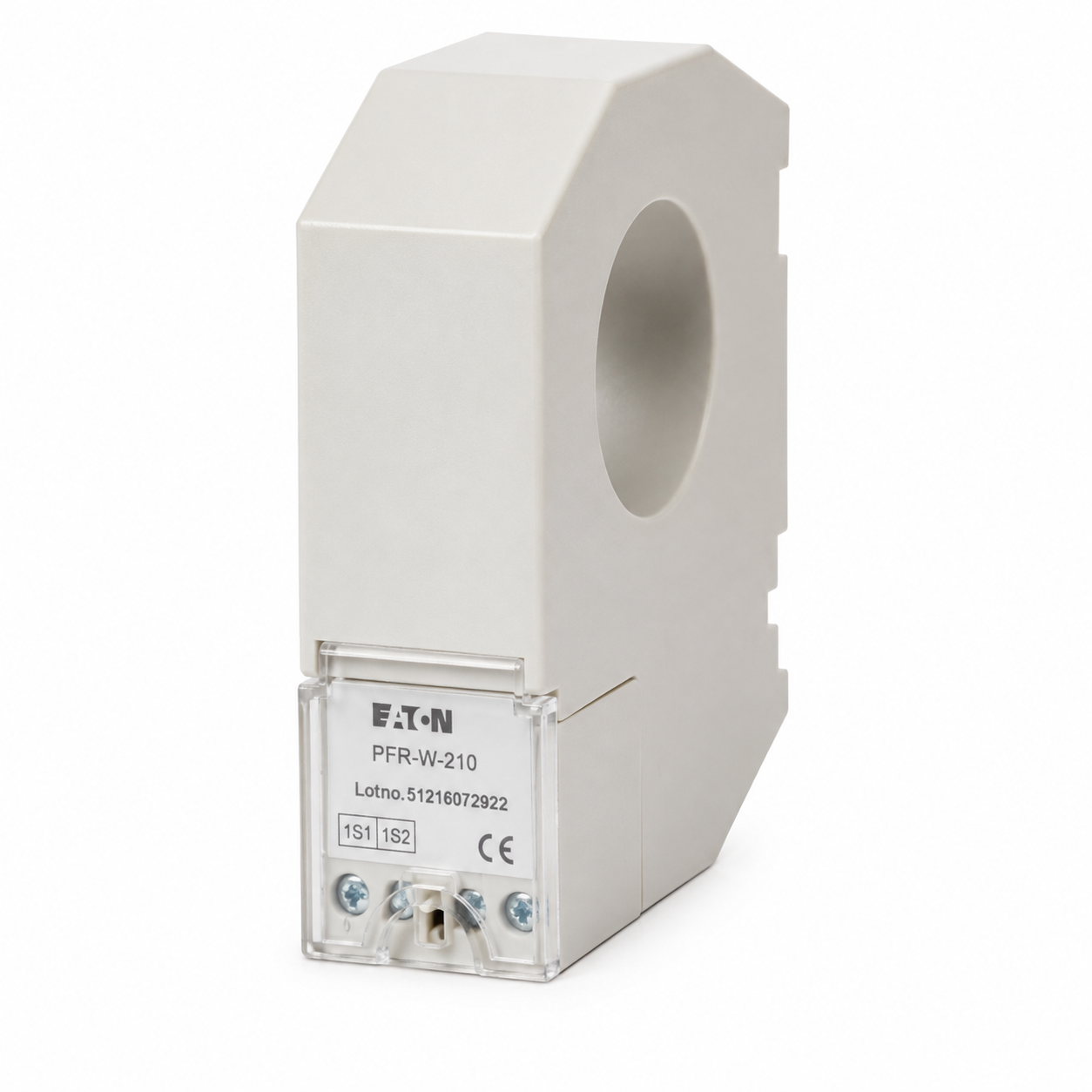

کوربالانس PFR-W-210 یکی از ترانسفورماتورهای جریان حلقوی برند Eaton Moeller برای تشخیص جریان خطا و جریان نشتی در سیستمهای حفاظت الکتریکی است. این مدل با قطر داخلی 210 میلیمتر طراحی شده و برای مدارهایی با جریان نامی تا 1800 آمپر در جدول فنی Eaton قرار گرفته است. کد کاتالوگی این محصول 285604 و کد مدل آن PFR-W-210 است.
کوربالانس PFR-W-210 بهتنهایی یک رله محافظ جان یا کلید قطعکننده نیست؛ بلکه بهعنوان Current Transformer / Core Balance Transformer در کنار رله جریان نشتی PFR استفاده میشود. هادیهای مدار از داخل دهانه 210 میلیمتری آن عبور میکنند و ترانسفورماتور، جریان باقیمانده را برای سیستم حفاظتی تشخیص میدهد. Eaton این مدل را برای سیستمهای دارای رله جریان نشتی PFR معرفی کرده است.
کوربالانس PFR-W-210 چیست؟
کوربالانس یا Core Balance Transformer (CBCT) یک ترانسفورماتور حلقوی است که برای تشخیص عدم تعادل جریان در یک مدار استفاده میشود. برخلاف ترانس جریان معمولی که میتواند برای اندازهگیری جریان یک هادی استفاده شود، کوربالانس در سیستم حفاظت جریان نشتی، مجموع جریان هادیهای عبوری را بررسی میکند.
در مدل PFR-W-210، دهانه داخلی 210 میلیمتر است و این ابعاد بزرگ امکان عبور مجموعه هادیهای مدارهای با جریان بالا را فراهم میکند. Eaton این محصول را در خانواده تجهیزات حفاظت جریان خطا و متعلقات کلیدهای NZM قرار داده است.
کاربرد کوربالانس 210 میلیمتری
مهمترین کاربرد PFR-W-210، استفاده در مدارهای قدرت و تابلوهایی است که نیاز به تشخیص جریان باقیمانده دارند. این محصول در کنار رله جریان نشتی PFR قرار میگیرد و سیگنال مربوط به جریان خطا را به سیستم حفاظتی منتقل میکند.
تشخیص جریان نشتی در مدارهای قدرت
وقتی جریانهای عبوری از هادیهای مدار در شرایط عادی تعادل داشته باشند، شار مغناطیسی حاصل در هسته کوربالانس نیز متعادل است. ایجاد مسیر ناخواسته جریان، مانند نشتی به زمین، این تعادل را تغییر میدهد و سیستم تشخیص جریان نشتی میتواند این وضعیت را شناسایی کند.
مشخصات فنی کوربالانس PFR-W-210
PFR-W-210 از نظر ابعاد و ظرفیت عبور جریان، بزرگترین مدل در خانواده PFR-W ارائهشده در جدول Eaton است. مدلهای این خانواده از PFR-W-20 تا PFR-W-210 با قطرهای مختلف برای جریانهای متفاوت عرضه شدهاند.
قطر داخلی 210 میلیمتر
مهمترین ویژگی PFR-W-210، دهانه داخلی 210 میلیمتری است. این دهانه برای عبور کابلها یا مجموعه هادیهایی با ابعاد بزرگ طراحی شده و باعث میشود این مدل برای تابلوهای قدرت و مدارهای جریان بالا کاربرد داشته باشد.
ظرفیت عبور هادی
در مستندات Eaton، برای مدل PFR-W-210 مقدار حداکثر قطر/ابعاد مجموعه هادی عبوری تا 140 میلیمتر در جدول سایزبندی ذکر شده است. بنابراین هنگام انتخاب محصول نباید تنها جریان مدار را در نظر گرفت؛ ابعاد فیزیکی هادی یا مجموعه کابلها نیز باید بررسی شود.
کوربالانس تا 1800 آمپر
عبارت کوربالانس 210 میلیمتری تا 1800 آمپر به ظرفیت مدار مورد استفاده در جدول انتخاب Eaton اشاره دارد. برای PFR-W-210، جریان نامی مدار 1800A اعلام شده است.
منظور از 1800 آمپر چیست؟
عدد 1800 آمپر به معنی آن نیست که کوربالانس مانند یک آمپرمتر، بهصورت مستقل جریان 1800 آمپر را اندازهگیری میکند. این عدد در جدول انتخاب Eaton به جریان نامی مدار (In) مربوط است که این ترانس جریان حلقوی برای آن انتخاب میشود. بنابراین عبارت «تا 1800 آمپر» باید در همین چارچوب فنی تفسیر شود.
عملکرد کوربالانس PFR-W-210 چگونه است؟
عملکرد این تجهیز بر اساس تشخیص Residual Current یا جریان باقیمانده است. هادیهای مربوط به مدار از داخل هسته حلقوی عبور میکنند و در شرایط عادی مجموع برداری جریان آنها تقریباً متعادل است.
تشخیص جریان خطا
اگر بخشی از جریان از مسیر دیگری، مانند مسیر زمین، عبور کند، تعادل جریانهای عبوری از کوربالانس تغییر میکند. PFR-W-210 این وضعیت را به سیستم رله جریان نشتی منتقل میکند تا حفاظت متناسب با تنظیمات سیستم انجام شود.
ارتباط با رله PFR
PFR-W-210 برای کار مستقل طراحی نشده است. Eaton صراحتاً این مدل را برای استفاده در ترکیب با رله جریان نشتی PFR معرفی میکند. در کاتالوگ Eaton نیز برای هر رله PFR، یک ترانسفورماتور جریان Core Balance در نظر گرفته شده است.
کاربرد کوربالانس PFR-W-210 در تابلو برق
کوربالانس 210 میلیمتری بیشتر در سیستمهایی مطرح میشود که جریان مدار بالا است و استفاده از ترانس با دهانه کوچک امکان عبور کابلها یا شینههای مدار را فراهم نمیکند.
کاربرد در تابلوهای برق صنعتی
در تابلوهای توزیع برق صنعتی، مدارهای ورودی و خروجی با جریان بالا میتوانند به تجهیزی با دهانه بزرگتر نیاز داشته باشند. PFR-W-210 با دهانه 210 میلیمتری برای همین دسته از کاربردها طراحی شده است.
حفاظت جریان نشتی در مدارهای پرجریان
ترکیب PFR-W-210 با رله مناسب PFR میتواند بخشی از سیستم حفاظت جریان نشتی در مدارهای قدرت باشد. نوع رله، حساسیت و زمان عملکرد باید متناسب با ساختار سیستم و الزامات حفاظتی پروژه انتخاب شود.
تفاوت کوربالانس PFR-W-210 با ترانس جریان معمولی
اگرچه هر دو تجهیز ساختار ترانسفورماتوری دارند، اما کاربرد آنها یکسان نیست. PFR-W-210 در خانواده ترانسفورماتورهای Core Balance Eaton قرار دارد و برای استفاده با رلههای جریان نشتی PFR طراحی شده است.
کوربالانس و CT معمولی
در CT معمولی، هدف اصلی میتواند تبدیل جریان اولیه به جریان ثانویه استاندارد برای اندازهگیری، حفاظت یا تجهیزات اندازهگیری باشد. در کوربالانس، تمرکز اصلی بر تشخیص عدم تعادل مجموع جریان هادیهای عبوری است.
چرا این تفاوت اهمیت دارد؟
استفاده از CT معمولی به جای ترانس جریان باقیمانده مناسب، الزاماً همان عملکرد مورد انتظار سیستم حفاظت نشتی را ایجاد نمیکند. بنابراین هنگام خرید باید عبارت و کد دقیق تجهیز بررسی شود.
ابعاد و مشخصات مکانیکی PFR-W-210
طبق صفحه رسمی Eaton، PFR-W-210 دارای ابعاد 325 میلیمتر طول/عمق، 305 میلیمتر عرض و 55 میلیمتر ارتفاع و وزن حدود 1.033 کیلوگرم است. این مدل برای نصب همراه با کلیپس مخصوص ریل DIN ارائه شده است.
ولتاژ کاری PFR-W-210
Eaton برای این ترانسفورماتور مقدار 690V AC در فرکانس 50/60Hz را بهعنوان Voltage Rating اعلام کرده است. همچنین ولتاژ نامی کنتاکت رله مرتبط نیز 690V در 50/60Hz درج شده است.
استاندارد و تأییدیه
در صفحه رسمی محصول، انطباق با RoHS و گواهی IEC ذکر شده است. Eaton همچنین اعلام میکند که PFR-W-210 دارای تأییدیه UL/CSA نیست؛ این موضوع در پروژههایی که الزام استاندارد خاص دارند باید پیش از خرید بررسی شود.
نصب کوربالانس PFR-W-210
نحوه عبور هادیها از داخل کوربالانس یکی از مهمترین نکات نصب است. تمام هادیهایی که باید توسط سیستم جریان باقیمانده پایش شوند باید مطابق نقشه و دستورالعمل حفاظتی از داخل هسته عبور داده شوند.
انتخاب صحیح اندازه کوربالانس
Eaton در دستورالعمل سایزبندی توصیه میکند قطر داخلی ترانس جریان نسبت به قطر پوششی هادی عبوری با ضریب مناسب انتخاب شود؛ در دادههای فنی قدیمیتر Eaton برای این انتخاب نسبت 1.5 برابر مطرح شده است.
چرا دهانه بزرگتر همیشه بهتر نیست؟
انتخاب یک کوربالانس بیش از اندازه بزرگ لزوماً به معنی عملکرد بهتر نیست. قطر ترانس باید با ابعاد هادیها، جریان مدار و الزامات سیستم حفاظت هماهنگ باشد. در صورتی که کابلها بهراحتی در دهانه مناسب قرار میگیرند، انتخاب مدل متناسب میتواند از نظر نصب و طراحی تابلو منطقیتر باشد.
مقایسه PFR-W-210 با مدلهای دیگر
خانواده PFR-W برای جریانها و ابعاد مختلف طراحی شده است. طبق کاتالوگ Eaton، مدلهای این خانواده شامل PFR-W-20، PFR-W-30، PFR-W-35، PFR-W-70، PFR-W-105، PFR-W-140 و PFR-W-210 هستند.
PFR-W-140 یا PFR-W-210؟
PFR-W-140 دارای قطر داخلی 140 میلیمتر و برای مدار تا 1200 آمپر در جدول Eaton قرار گرفته، در حالی که PFR-W-210 با قطر داخلی 210 میلیمتر برای مدار تا 1800 آمپر انتخاب میشود. بنابراین انتخاب بین این دو مدل باید بر اساس جریان نامی و ابعاد هادی انجام شود.
انتخاب بر اساس جریان و قطر کابل
اگر جریان مدار از محدوده مدل PFR-W-140 بیشتر باشد یا ابعاد مجموعه هادیها به دهانه بزرگتری نیاز داشته باشد، PFR-W-210 در جدول انتخاب Eaton قرار میگیرد. این انتخاب باید با طراحی کامل سیستم حفاظت جریان نشتی هماهنگ باشد.
خرید کوربالانس PFR-W-210 مولر
برای خرید کوربالانس PFR-W-210 مولر، بررسی کد فنی محصول اهمیت زیادی دارد. کد کاتالوگی Eaton برای این مدل 285604 و EAN آن 4015082856045 است. مشخصات رسمی نیز مدل PFR-W-210 را بهعنوان ترانس جریان برای کلید حفاظت جریان خطا معرفی میکند.
قیمت کوربالانس PFR-W-210
قیمت این محصول به موجودی، شرایط تأمین و وضعیت عرضه در بازار بستگی دارد. هنگام مقایسه قیمت، باید کد 285604، قطر داخلی 210 میلیمتر و مشخصات فنی محصول بررسی شود تا نمونههای متفاوت با یکدیگر مقایسه نشوند.
نکات مهم قبل از خرید
پیش از ثبت سفارش این موارد را کنترل کنید:
- برند: Eaton Moeller
- مدل: PFR-W-210
- کد کاتالوگ: 285604
- قطر داخلی: 210 میلیمتر
- جریان نامی مدار: تا 1800 آمپر
- ولتاژ نامی: 690V AC
- فرکانس: 50/60Hz
- کاربرد: Core Balance / Earth-Fault Detection
- استفاده همراه با رله جریان نشتی PFR
- نصب با کلیپس مناسب ریل DIN
- استاندارد: IEC
- فاقد تأییدیه UL/CSA طبق صفحه رسمی Eaton
چرا PFR-W-210 برای مدارهای 1800 آمپر مناسب است؟
کوربالانس PFR-W-210 برای سیستمهایی طراحی شده که علاوه بر جریان بالای مدار، به تشخیص جریان باقیمانده نیز نیاز دارند. دهانه داخلی 210 میلیمتری، ظرفیت مدار تا 1800 آمپر در جدول انتخاب Eaton و قابلیت استفاده در کنار رلههای PFR، این مدل را به یکی از گزینههای بزرگ خانواده PFR-W تبدیل کرده است.
نکته مهم این است که 1800 آمپر ظرفیت مدار انتخابی است، نه جریان خروجی مستقل کوربالانس. بنابراین در زمان انتخاب، هم جریان نامی مدار و هم قطر مجموعه هادیهای عبوری باید بررسی شود.
