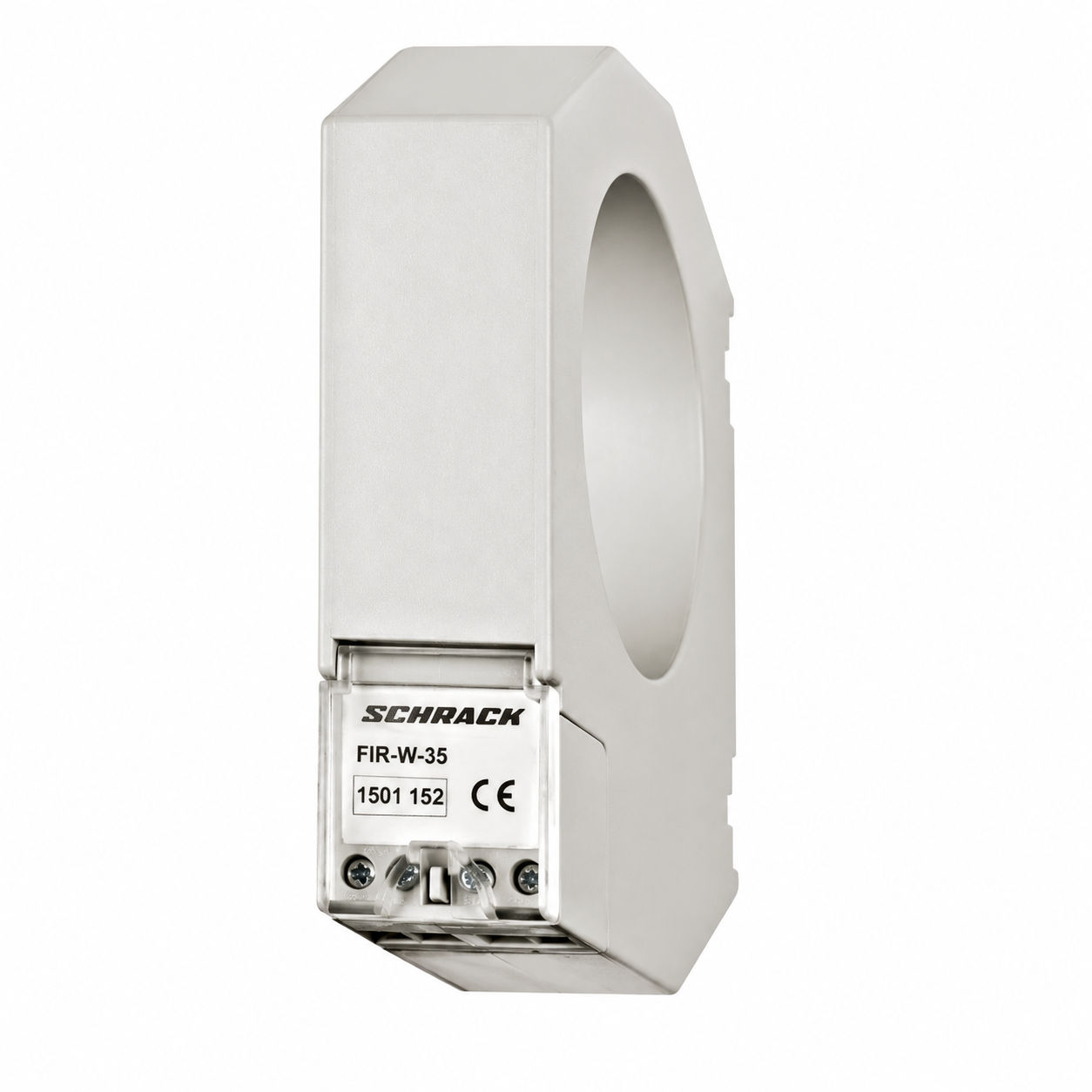

کوربالانس FIR-W-35

کوربالانس FIR-W-35 شراک یک ترانسفورماتور عبوری حلقوی برای تشخیص جریان نشتی (Residual Current Detection) است که در سیستم‌های حفاظت جریان باقیمانده و همراه با رله‌های جریان نشتی مورد استفاده قرار می‌گیرد. مدل FIR-W-35 دارای قطر داخلی 35 میلی‌متر و کد سفارش MC900035 است و در مستندات فنی Schrack برای جریان نامی حداکثر 150 آمپر در کاربردهای توزیع انرژی و 100 آمپر در کاربردهای موتور/خازن مشخص شده است.

ساختار حلقوی این تجهیز به گونه‌ای است که هادی‌های مدار از داخل آن عبور می‌کنند و ترانسفورماتور می‌تواند جریان باقیمانده ناشی از عدم تعادل جریان را برای سیستم تشخیص جریان نشتی شناسایی کند. بنابراین کوربالانس 35 میلیمتری شراک با یک ترانس جریان معمولی برای اندازه‌گیری جریان بار یکسان نیست و باید متناسب با سیستم حفاظت نشتی مورد استفاده قرار گیرد.

کوربالانس FIR-W-35 چیست؟

کوربالانس یا Core Balance Transformer (CBCT) یک ترانسفورماتور حلقوی است که برای تشخیص جریان باقیمانده در مدار استفاده می‌شود. در یک مدار سالم، مجموع برداری جریان هادی‌هایی که از داخل ترانس عبور می‌کنند تقریباً صفر است؛ اما در صورت ایجاد جریان نشتی، این تعادل به هم می‌خورد و سیستم تشخیص می‌تواند این وضعیت را شناسایی کند.

کاربرد کوربالانس شراک FIR-W-35

FIR-W-35 در خانواده تجهیزات تشخیص جریان باقیمانده Schrack قرار دارد و به‌عنوان یک ترانسفورماتور عبوری گرد با قطر داخلی 35 میلی‌متر معرفی شده است. این تجهیز برای استفاده در کنار سیستم‌های رله جریان نشتی و حفاظت جریان باقیمانده طراحی شده است.

عملکرد کوربالانس در تشخیص نشتی

هادی‌های مدار از داخل دهانه کوربالانس عبور داده می‌شوند. در شرایط عادی، مجموع جریان‌های عبوری متعادل است؛ اما وقتی بخشی از جریان از مسیر ناخواسته به زمین یا بدنه منتقل شود، عدم تعادل ایجادشده توسط ترانس تشخیص داده می‌شود و سیگنال مربوط به مدار حفاظت ارسال می‌شود.

مشخصات فنی کوربالانس FIR-W-35

برای انتخاب صحیح FIR-W-35، توجه به قطر داخلی، جریان مجاز مدار و قطر مجموع هادی‌های عبوری اهمیت دارد. Schrack این مدل را با قطر داخلی 35 میلی‌متر و کد MC900035 معرفی کرده است.

قطر داخلی 35 میلی‌متر

مهم‌ترین مشخصه ظاهری FIR-W-35، دهانه داخلی 35 میلی‌متری آن است. این اندازه تعیین می‌کند که هادی‌ها یا مجموعه هادی‌های مدار چگونه از داخل ترانسفورماتور عبور کنند.

حداکثر قطر هادی عبوری

در جدول فنی Schrack، برای FIR-W-35 حداکثر قطر هادی عبوری 23 میلی‌متر ذکر شده است. بنابراین صرفاً داشتن کابل با جریان مناسب کافی نیست و ابعاد فیزیکی کابل یا مجموعه هادی‌ها نیز باید با دهانه و الزامات نصب هماهنگ باشد.

جریان 150 آمپر در FIR-W-35

یکی از ویژگی‌هایی که هنگام جستجوی کوربالانس 35 میلیمتری تا 150 آمپر شراک اهمیت دارد، ظرفیت جریان نامی اعلام‌شده در جدول فنی است. Schrack برای قطر 35 میلی‌متر، حداکثر جریان نامی 150A در توزیع انرژی و 100A در مدارهای موتور/خازن را اعلام کرده است.

تفاوت جریان توزیع و موتور

این دو مقدار را نباید به جای یکدیگر استفاده کرد. 150 آمپر مربوط به کاربردهای توزیع انرژی است، در حالی که برای کاربرد موتور یا خازن مقدار اعلام‌شده 100 آمپر است. بنابراین انتخاب کوربالانس باید بر اساس نوع واقعی مدار انجام شود.

کوربالانس 35 میلیمتری شراک برای چه کاربردی است؟

FIR-W-35 در سیستم‌های تشخیص جریان نشتی و حفاظت جریان باقیمانده کاربرد دارد. Schrack این خانواده را در کنار رله‌های جریان نشتی و تجهیزات حفاظتی معرفی کرده است.

کاربرد در تابلو برق

در تابلوهای برق صنعتی و توزیع، کوربالانس می‌تواند بخشی از سیستم تشخیص جریان نشتی باشد. این ساختار به‌خصوص در مدارهایی که استفاده از رله جریان نشتی و ترانس عبوری برای پایش مدار موردنیاز است، کاربرد دارد.

کاربرد در حفاظت تجهیزات

تشخیص سریع جریان باقیمانده می‌تواند در طراحی سیستم‌های حفاظت الکتریکی اهمیت داشته باشد. البته کوربالانس به‌تنهایی یک کلید حفاظتی یا رله قطع‌کننده نیست؛ بلکه بخشی از یک سیستم تشخیص و حفاظت است و باید با تجهیزات سازگار مورد استفاده قرار گیرد.

نحوه عملکرد Core Balance Transformer

اساس عملکرد کوربالانس بر تشخیص عدم تعادل مجموع جریان هادی‌ها است. هنگامی که جریان رفت و برگشت مدار از داخل هسته عبور می‌کند، میدان مغناطیسی حاصل در شرایط عادی یکدیگر را خنثی می‌کنند.

تشخیص جریان باقیمانده

اگر بخشی از جریان از مسیر دیگری مانند زمین عبور کند، مجموع جریان هادی‌های داخل کوربالانس دیگر صفر نخواهد بود. این اختلاف به‌عنوان جریان باقیمانده شناسایی می‌شود و سیستم رله جریان نشتی می‌تواند بر اساس آن فرمان حفاظتی صادر کند.

چرا عبور صحیح هادی‌ها مهم است؟

برای عملکرد صحیح، هادی‌های مربوط به مدار باید مطابق طراحی سیستم از داخل کوربالانس عبور داده شوند. اگر مسیر عبور هادی‌ها اشتباه باشد، سیستم ممکن است جریان‌های موردنظر را به‌درستی تشخیص ندهد.

فاصله مناسب کابل با کوربالانس FIR-W-35

یکی از نکات فنی مهم در نصب این محصول، انتخاب قطر داخلی مناسب نسبت به مجموع قطر هادی‌های عبوری است. Schrack توصیه می‌کند قطر داخلی ترانس حداقل 1.5 برابر قطر مجموع هادی‌های عبوری باشد.

چرا فاصله 1.5 برابر اهمیت دارد؟

این نسبت به انتخاب مناسب اندازه ترانس نسبت به کابل‌ها کمک می‌کند. اگر فضای عبور بیش از حد محدود باشد، نصب هادی‌ها دشوار می‌شود و آرایش نامناسب کابل‌ها می‌تواند بر عملکرد سیستم اثر بگذارد.

بررسی قبل از نصب

پیش از خرید FIR-W-35 باید قطر خارجی کابل یا مجموع هادی‌هایی که قرار است از داخل آن عبور کنند اندازه‌گیری شود. حداکثر قطر هادی ذکرشده برای این مدل در جدول Schrack 23 میلی‌متر است.

کوربالانس FIR-W-35 و جریان راه‌اندازی

جریان راه‌اندازی بالا در برخی بارها می‌تواند در انتخاب و نصب کوربالانس اهمیت داشته باشد. Schrack برای مدارهایی که جریان راه‌اندازی آنها بیش از 4 برابر جریان نامی باشد، استفاده از محافظ مغناطیسی یا Magnetic Shielding را مطرح کرده است.

شیلد مغناطیسی FIR-W-35

برای FIR-W-35، Schrack لوازم جانبی مخصوص شیلد مغناطیسی را نیز معرفی کرده است. کد مربوط به این شیلد در مستندات فعلی Schrack MC900010 اعلام شده است.

چه زمانی شیلد اهمیت پیدا می‌کند؟

در مدارهایی که جریان راه‌اندازی یا شرایط مغناطیسی خاص دارند، باید الزامات سازنده بررسی شود. انتخاب شیلد نباید صرفاً بر اساس ظاهر مدار انجام شود و بهتر است طبق دستورالعمل فنی سیستم حفاظت جریان نشتی باشد.

ابعاد کوربالانس FIR-W-35

طبق اطلاعات فنی Schrack، FIR-W-35 دارای ابعاد کلی حدود 100 میلی‌متر ارتفاع و 79 میلی‌متر در یکی از ابعاد بدنه است و قطر داخلی آن 35 میلی‌متر اعلام شده است.

وزن و شرایط محیطی

در صفحه محصول Schrack، وزن FIR-W-35 حدود 0.16 کیلوگرم، عرض خالص 33 میلی‌متر، ارتفاع خالص 79 میلی‌متر و توان تلفاتی حدود 0.01 وات اعلام شده است. محدوده دمای محیط نیز از 25- تا 40+ درجه سانتی‌گراد درج شده است.

کد محصول FIR-W-35

کد سفارش این محصول در اطلاعات Schrack MC900035 و کد EAN آن 9004840421583 است. بنابراین برای خرید، تطبیق کد فنی می‌تواند از اشتباه میان مدل‌های مختلف FIR-W جلوگیری کند.

تفاوت FIR-W-35 با FIR-W-70 و مدل‌های دیگر

خانواده FIR-W شراک در اندازه‌های مختلف عرضه شده است. در مستندات Schrack مدل‌های FIR-W-35، FIR-W-70، FIR-W-105، FIR-W-140 و FIR-W-210 در کنار مدل‌های کوچک‌تر و ترانس‌های مستطیلی FIR-WR قرار گرفته‌اند.

انتخاب قطر مناسب کوربالانس

انتخاب مدل بزرگ‌تر همیشه به معنی انتخاب بهتر نیست. اندازه دهانه باید با ابعاد هادی‌ها، جریان مدار و شرایط نصب هماهنگ باشد.

FIR-W-35 یا FIR-W-70؟

اگر کابل یا مجموعه هادی‌های مدار در محدوده قابل قبول FIR-W-35 قرار دارد، استفاده از مدل 35 میلی‌متری می‌تواند فضای کمتری اشغال کند. در صورتی که قطر هادی‌ها بیشتر باشد، باید مدل دارای دهانه بزرگ‌تر انتخاب شود.

خرید کوربالانس FIR-W-35 شراک

هنگام خرید کوربالانس FIR-W-35 شراک، علاوه بر نام محصول، کد فنی MC900035، قطر داخلی 35 میلی‌متر و نوع کاربرد باید بررسی شود. این محصول در حال حاضر در برخی صفحات رسمی Schrack با وضعیت جایگزین‌شدن با مدل جدید نمایش داده می‌شود؛ صفحه رسمی Schrack برای MC900035، محصول جایگزین BXFIA112 را نیز معرفی کرده است.

قیمت کوربالانس FIR-W-35

قیمت کوربالانس شراک می‌تواند به موجودی، وضعیت محصول، نسخه تأمین‌شده و شرایط بازار بستگی داشته باشد. برای مقایسه قیمت، بهتر است ابتدا کد MC900035 و سپس مشخصات فنی و محصول جایگزین احتمالی بررسی شود.

راهنمای خرید کوربالانس 35 میلیمتری

پیش از ثبت سفارش این موارد را کنترل کنید:

• برند: Schrack
• مدل: FIR-W-35
• نوع: Core Balance Transformer / ترانسفورماتور عبوری جریان باقیمانده
• قطر داخلی: 35mm
• کد سفارش: MC900035
• حداکثر جریان توزیع انرژی: 150A
• حداکثر جریان موتور/خازن: 100A
• حداکثر قطر هادی اعلام‌شده: 23mm
• کد EAN: 9004840421583

چرا کوربالانس FIR-W-35 شراک برای سیستم تشخیص نشتی اهمیت دارد؟

FIR-W-35 یک تجهیز تخصصی برای تشخیص جریان باقیمانده است که با قرار گرفتن هادی‌های مدار درون هسته حلقوی، امکان شناسایی عدم تعادل جریان را برای سیستم حفاظتی فراهم می‌کند. قطر داخلی 35 میلی‌متر، ظرفیت 150 آمپر در کاربردهای توزیع انرژی و امکان استفاده از شیلد مغناطیسی در شرایط مشخص، از مهم‌ترین ویژگی‌های این مدل هستند.

اگر هدف شما خرید کوربالانس 35 میلیمتری تا 150 آمپر شراک است، نکته کلیدی این است که عدد 150 آمپر را برای کاربرد توزیع انرژی در نظر بگیرید؛ زیرا Schrack برای کاربرد موتور/خازن در همین قطر، مقدار 100 آمپر را اعلام کرده است. این تفکیک فنی در انتخاب صحیح محصول اهمیت مستقیم دارد.
