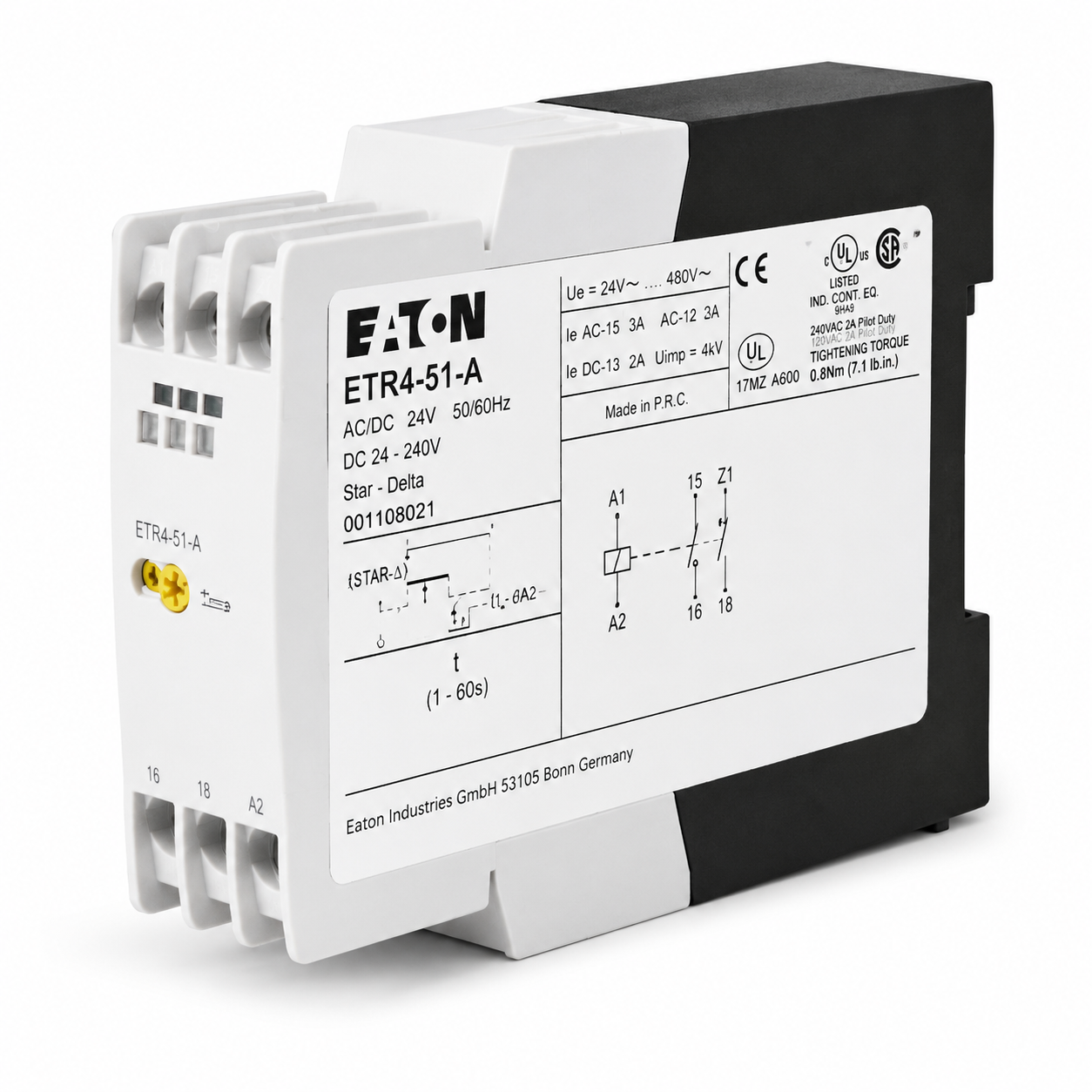

تایمر ستاره مثلث

شماره قطعه (Eaton): ETR4-51-A

برند: ایتون (سابقاً مولر)

دسته‌بندی محصول: تایمر ستاره مثلث

مشخصات محصول:

• نوع عملکرد: ستاره مثلث
• رنج زمان: 3 تا 60 ثانیه (قابل تنظیم)
• ولتاژ تغذیه: 24 تا 240 ولت AC/DC (یونیورسال)
• کنتاکت خروجی: 1 کنتاکت تبدیل (SPDT)
• جریان نامی کنتاکت: 3 آمپر
• زمان تغییر کنتاکت (ستاره به مثلث): 50 میلی ثانیه
• نحوه نصب: ریل DIN
• ابعاد: 22.5 میلی‌متر (عرض) × 83 میلی‌متر (ارتفاع) × 103 میلی‌متر (عمق)
• نشانگرها: LED برای نمایش وضعیت تغذیه و عملکرد
• استانداردها: IEC/EN 61812-1, VDE 0435, UL 508, CSA-22.2 No. 14, CE
• طول عمر مکانیکی: 30 میلیون سیکل
• دقت تکرار: ≤ 0.5%
• دمای کاری: -20 تا +60 درجه سانتیگراد
• اتصال: ترمینال‌های پیچی

معرفی تایمر ستاره مثلث ایتون ETR4-51-A

تایمر ETR4-51-A از ایتون (سابقاً مولر)، یک رله زمان‌بندی الکترونیکی صنعتی است که به طور خاص برای کاربردهای سوئیچینگ ستاره-مثلث طراحی شده است. این تایمر با قابلیت تنظیم زمان بین 3 تا 60 ثانیه و تغذیه یونیورسال 24 تا 240 ولت AC/DC، انعطاف‌پذیری بالایی در کاربردهای مختلف صنعتی ارائه می‌دهد. طراحی компактный با عرض 22.5 میلی‌متر و قابلیت نصب بر روی ریل DIN، آن را به یک راه حل مناسب برای تابلوهای کنترل موتور تبدیل کرده است.

ویژگی‌ها:

• راه اندازی ستاره مثلث با زمان قابل تنظیم برای کاهش جریان راه اندازی موتور.
• ولتاژ تغذیه گسترده AC/DC برای انطباق با سیستم‌های مختلف.
• کنتاکت خروجی با قابلیت اطمینان بالا برای سوئیچینگ مدارهای قدرت.
• نصب آسان بر روی ریل DIN.
• طراحی компактный و صرفه جویی در فضا.
• نشانگر LED برای وضعیت عملکرد.

کاربردها:

• کنترل راه اندازی موتورهای الکتریکی القایی در صنایع مختلف.
• استفاده در تابلوهای کنترل موتور برای کاهش جریان اولیه.
• مناسب برای کاربردهایی که نیاز به راه اندازی تدریجی موتور دارند تا از تنش‌های مکانیکی و الکتریکی جلوگیری شود.

مزایا:

• محافظت از موتور و تجهیزات در برابر جریان‌های راه اندازی بالا.
• افزایش طول عمر موتور به دلیل کاهش تنش‌های ناشی از راه اندازی مستقیم.
• انعطاف‌پذیری در تنظیم زمان راه اندازی متناسب با نیاز.
• عملکرد قابل اعتماد و طول عمر بالا.

نتیجه‌گیری:

 تایمر ETR4-51-A برای راه اندازی ستاره مثلث موتورهای الکتریکی طراحی شده است. این تایمر یک انتخاب مناسب و کارآمد برای کاربردهای راه اندازی ستاره مثلث با قابلیت تنظیم زمان و تغذیه یونیورسال می‌باشد.
