رله پی ال سی EASY721-DC-TC

رله پی ال سی EASY721-DC-TC ایتون یک رله قابل برنامه‌ریزی و کنترلر کامپکت از خانواده Eaton easy700 است که با تغذیه 24 ولت DC، تعداد 12 ورودی دیجیتال و 8 خروجی ترانزیستوری برای اجرای مدارهای فرمان و پروژه‌های اتوماسیون صنعتی طراحی شده است. وجود نمایشگر LCD، کلیدهای برنامه‌ریزی روی پنل، ساعت داخلی و امکان توسعه ورودی و خروجی باعث شده این مدل بتواند در بسیاری از پروژه‌ها جایگزین مناسبی برای مدارهای فرمان رله‌ای پیچیده باشد. EASY721-DC-TC برای کاربرانی مناسب است که به یک مینی PLC فشرده برای کنترل ماشین‌آلات، تابلو برق و فرآیندهای ساده تا متوسط نیاز دارند و می‌خواهند منطق کنترلی را به‌جای سیم‌کشی متعدد، از طریق برنامه اجرا کنند.

رله پی ال سی EASY721-DC-TC ایتون چیست؟

EASY721-DC-TC در اصل یک Programmable Relay یا رله قابل برنامه‌ریزی از سری EASY700 ایتون است. این گروه از کنترلرها بین رله‌های فرمان سنتی و PLCهای بزرگ قرار می‌گیرند و برای پروژه‌هایی طراحی شده‌اند که به تعداد محدودی ورودی و خروجی، تایمر، کانتر، مقایسه‌گر و منطق کنترلی نیاز دارند.

مزیت اصلی این نوع کنترلر، کاهش حجم سیم‌کشی در مدار فرمان و امکان تغییر منطق عملکرد از طریق برنامه است. در نتیجه برای تغییر توالی کار دستگاه لزوماً نیازی به بازطراحی کامل مدار رله‌ای وجود ندارد.

مینی PLC ایتون EASY721-DC-TC

این مدل در سری easy700 قرار دارد و مجموعاً دارای 20 نقطه ورودی و خروجی شامل 12 ورودی و 8 خروجی است. ایتون EASY721-DC-TC را به‌عنوان مدل قابل توسعه این خانواده معرفی کرده و امکان استفاده از Expansion نیز برای آن وجود دارد.

تفاوت رله برنامه پذیر با PLC معمولی

رله‌های قابل برنامه‌ریزی مانند EASY721 معمولاً برای پروژه‌های کوچک‌تر و مدارهای فرمان با تعداد I/O محدود استفاده می‌شوند. PLCهای ماژولار بزرگ‌تر امکانات ارتباطی و توسعه بیشتری دارند، اما برای یک تابلو ساده ممکن است هزینه و پیچیدگی غیرضروری ایجاد کنند. به همین دلیل اصطلاح «مینی PLC ایتون» نیز برای خانواده EASY در بازار رایج است.

مشخصات فنی EASY721-DC-TC

هنگام خرید رله PLC EASY721-DC-TC، تعداد ورودی و خروجی تنها مشخصه مهم نیست. نوع خروجی، ولتاژ تغذیه، ورودی‌های آنالوگ، قابلیت توسعه و نحوه نصب نیز باید با پروژه تطبیق داده شوند.

طبق دیتاشیت Eaton، این مدل دارای تغذیه 24VDC، دوازده ورودی دیجیتال، هشت خروجی ترانزیستوری، نمایشگر، صفحه‌کلید و Real-Time Clock است. شماره کاتالوگی آن نیز 274121 است.

12 ورودی دیجیتال EASY721-DC-TC

این کنترلر دارای 12 ورودی دیجیتال 24 ولت DC است. از این ورودی‌ها می‌توان برای دریافت فرمان از شستی، سنسور، میکروسوئیچ و سایر سیگنال‌های سازگار با ورودی کنترلر استفاده کرد.

استفاده از 4 ورودی به صورت آنالوگ

چهار ورودی I7، I8، I11 و I12 قابلیت استفاده به‌عنوان ورودی آنالوگ 0 تا 10VDC را دارند. نکته مهم این است که اینها چهار ورودی اضافه نیستند؛ در صورت استفاده به‌صورت آنالوگ، از تعداد ورودی‌های دیجیتال قابل استفاده کاسته می‌شود.

8 خروجی ترانزیستوری EASY721-DC-TC

حرف T در کد این مدل به خروجی‌های ترانزیستوری مربوط است. EASY721-DC-TC دارای 8 خروجی ترانزیستوری 24VDC است و جریان کاری نامی هر کانال تا 0.5 آمپر اعلام شده است.

مزیت خروجی ترانزیستوری نسبت به خروجی رله ای

خروجی ترانزیستوری فاقد کنتاکت مکانیکی است و برای سوئیچینگ DC مناسب است. در کاربردهایی که تعداد قطع و وصل زیاد است، این نوع خروجی می‌تواند مزیت داشته باشد. البته اگر قصد فرمان‌دادن به شیر برقی، بوبین کنتاکتور یا بار القایی دارید، باید جریان بار و تجهیزات حفاظتی مناسب نیز بررسی شوند.

ولتاژ رله PLC EASY721-DC-TC

یکی از عبارت‌های مهم در جستجوی این محصول PLC ایتون 24 ولت است. EASY721-DC-TC برای تغذیه DC طراحی شده و ولتاژ نامی آن 24 ولت DC است.

محدوده تغذیه 24 ولت DC

براساس دیتاشیت، محدوده مجاز ولتاژ تغذیه دستگاه حدود 20.4 تا 28.8 ولت DC است که معادل تلرانس منفی 15 و مثبت 20 درصد نسبت به مقدار نامی محسوب می‌شود.

اهمیت انتخاب منبع تغذیه مناسب

منبع تغذیه باید بتواند ولتاژ پایدار مورد نیاز کنترلر و تجهیزات جانبی را فراهم کند. افت یا افزایش بیش از حد ولتاژ ممکن است عملکرد سیستم کنترل را مختل کند؛ به همین دلیل بهتر است ظرفیت پاور 24VDC متناسب با PLC، سنسورها و بارهای متصل انتخاب شود.

کاربرد رله برنامه پذیر EASY721-DC-TC

این مدل را می‌توان برای طیف گسترده‌ای از پروژه‌های کنترل ساده و نیمه‌پیچیده استفاده کرد. وجود ورودی‌های دیجیتال، ورودی قابل استفاده به‌صورت آنالوگ، خروجی ترانزیستوری و توابع منطقی باعث شده EASY721 برای تابلوهای اتوماسیون مناسب باشد.

کاربرد EASY721-DC-TC در تابلو برق

در تابلو برق می‌توان فرمان‌هایی مانند روشن و خاموش شدن تجهیزات، تأخیر زمانی، شمارش سیکل‌ها، ترتیب عملکرد چند مصرف‌کننده و کنترل براساس وضعیت سنسورها را توسط برنامه اجرا کرد.

کنترل پمپ، فن و ماشین آلات

در پروژه‌هایی مانند کنترل پمپ، فن، دستگاه‌های بسته‌بندی، خطوط کوچک تولید و ماشین‌آلات می‌توان از EASY721 به‌عنوان کنترلر مرکزی استفاده کرد. نوع و توان بار تعیین می‌کند که خروجی PLC مستقیماً قابل استفاده است یا باید از رله واسط یا کنتاکتور استفاده شود.

استفاده در پروژه های دارای سنسور آنالوگ

وجود قابلیت استفاده از چهار ورودی به‌صورت آنالوگ 0 تا 10 ولت اجازه می‌دهد برخی سیگنال‌های آنالوگ نیز مستقیماً وارد کنترلر شوند. رزولوشن این بخش در دیتاشیت 10 بیت ذکر شده است.

مقایسه مقدار آنالوگ در برنامه

از ورودی آنالوگ می‌توان برای منطق‌هایی مانند مقایسه سطح سیگنال و ایجاد فرمان در نقطه تنظیم مشخص استفاده کرد. برای نمونه، یک ترانسمیتر سازگار با 0 تا 10 ولت می‌تواند ورودی لازم برای یک فرآیند کنترلی ساده را فراهم کند.

برنامه نویسی PLC ایتون EASY721-DC-TC

یکی از مزایای این محصول امکان انجام بخشی از تنظیمات و برنامه‌ریزی از طریق نمایشگر و کلیدهای روی دستگاه است. همچنین نرم‌افزار EASY-SOFT برای برنامه‌ریزی خانواده EASY در مستندات Eaton ذکر شده است.

نمایشگر LCD و کلیدهای برنامه ریزی

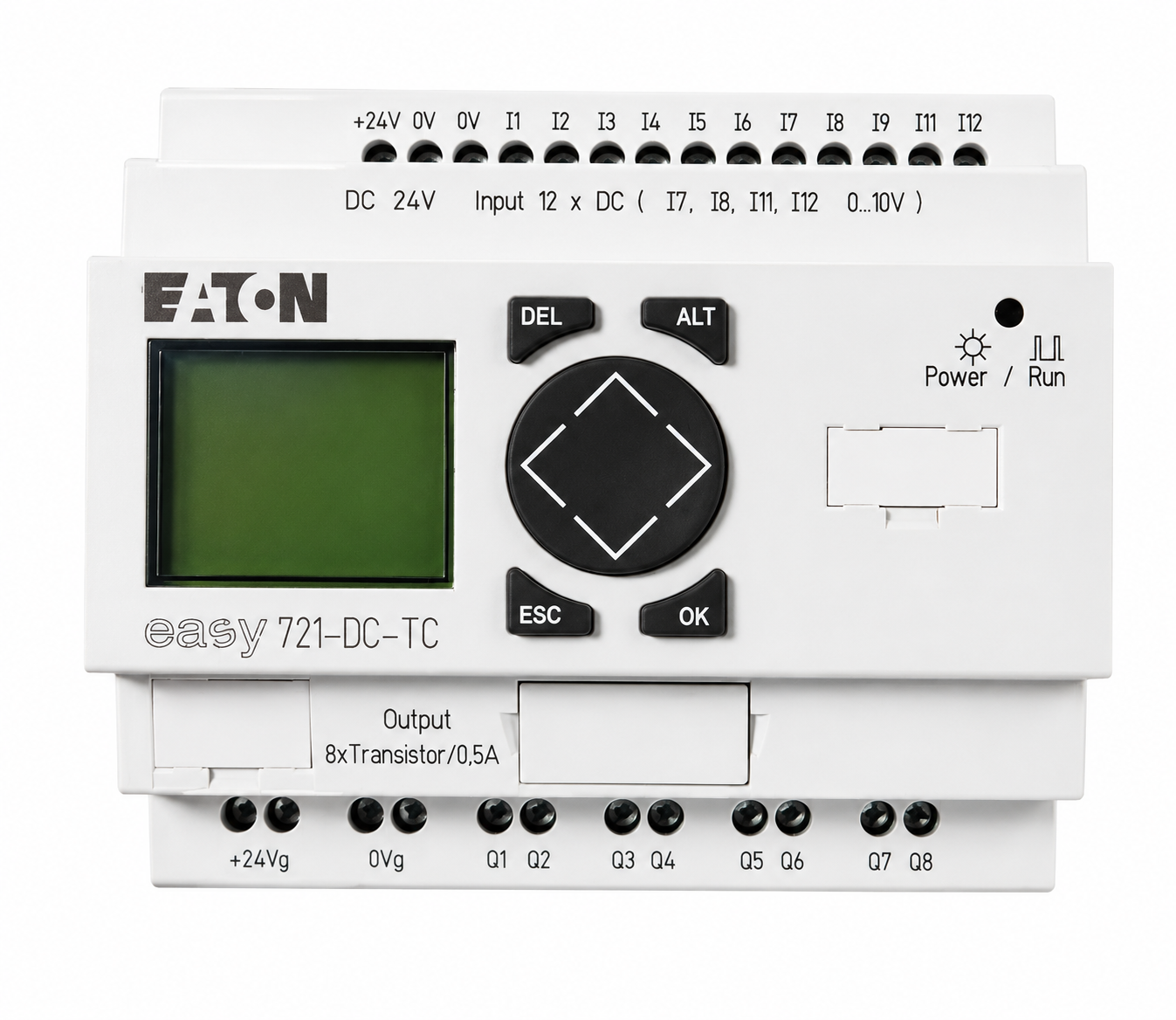

روی پنل دستگاه یک LCD به همراه کلیدهای جهت، OK، ESC، DEL و ALT قرار دارد. این ساختار به تکنسین اجازه می‌دهد وضعیت برنامه و ورودی و خروجی‌ها را مشاهده و برخی تنظیمات را مستقیماً از روی کنترلر انجام دهد.

ساعت داخلی EASY721

EASY721-DC-TC دارای Real-Time Clock است. وجود ساعت داخلی برای برنامه‌هایی که باید براساس روز یا زمان مشخص اجرا شوند کاربرد دارد؛ برای مثال روشن و خاموش کردن یک سیستم در زمان‌های تعریف‌شده.

نصب رله PLC EASY721-DC-TC

طراحی این کنترلر برای نصب داخل تابلو برق انجام شده است. درجه حفاظت دستگاه IP20 بوده و باید در محفظه مناسب و دور از رطوبت و آلودگی شدید نصب شود.

نصب روی ریل DIN

طبق دیتاشیت، EASY721-DC-TC روی ریل 35 میلی‌متری DIN نصب می‌شود و امکان نصب پیچی با براکت مناسب نیز وجود دارد. محدوده دمای کاری اعلام‌شده برای دستگاه از 25- تا 55+ درجه سانتی‌گراد است.

ترمینال های پیچی

اتصال ورودی، خروجی و تغذیه توسط ترمینال‌های پیچی انجام می‌شود. بهتر است در زمان نصب، شماره ترمینال‌ها و نقشه سیم‌بندی دیتاشیت رعایت شود تا از اتصال اشتباه ورودی و خروجی جلوگیری شود.

خرید رله پی ال سی EASY721-DC-TC

برای خرید EASY721-DC-TC ابتدا کد کامل مدل را بررسی کنید. خانواده easy700 شامل نسخه‌های مختلفی با خروجی رله‌ای یا ترانزیستوری، تغذیه متفاوت و تعداد I/O گوناگون است؛ بنابراین شباهت ظاهری به معنی یکسان بودن مشخصات نیست.

قیمت EASY721-DC-TC ایتون

قیمت این مدل می‌تواند تحت تأثیر موجودی، شرایط واردات و وضعیت نو یا کارکرده کالا قرار گیرد. Eaton در حال حاضر EASY721-DC-TC را در گروه محصولات Legacy و Discontinued نمایش می‌دهد؛ بنابراین در خرید این مدل، موجودی و وضعیت فیزیکی کالا اهمیت بیشتری پیدا می‌کند.

هنگام خرید چه مواردی را بررسی کنیم؟

کد دقیق EASY721-DC-TC، تغذیه 24VDC، تعداد 12 ورودی، 8 خروجی ترانزیستوری، سلامت نمایشگر و ترمینال‌ها و وضعیت کالا را کنترل کنید. اگر دستگاه برای جایگزینی PLC موجود خریداری می‌شود، سازگاری برنامه و تجهیزات توسعه نیز باید بررسی شود.

سوالات متداول :

پاسخ به سوالات کوتاه و دقیق کاربران می‌تواند علاوه بر بهبود تجربه خرید، جستجوهای لانگ‌تیل مرتبط با این محصول را نیز در صفحه پوشش دهد.

EASY721-DC-TC چند ورودی و خروجی دارد؟

این مدل دارای 12 ورودی دیجیتال و 8 خروجی ترانزیستوری است. چهار ورودی دیجیتال نیز قابلیت استفاده به‌صورت ورودی آنالوگ را دارند.

خروجی EASY721-DC-TC چند آمپر است؟

جریان نامی هر خروجی ترانزیستوری حداکثر 0.5 آمپر در 24VDC اعلام شده است.

آیا EASY721-DC-TC قابل توسعه است؟

بله. Eaton این مدل از easy700 را به‌عنوان Expandable معرفی کرده و امکان توسعه ورودی و خروجی یا استفاده از تجهیزات توسعه سازگار را برای آن در نظر گرفته است.

آیا EASY721-DC-TC هنوز تولید می شود؟

صفحه فعلی Eaton این مدل را Discontinued معرفی می‌کند. بنابراین برای پروژه جدید بهتر است علاوه بر موجودی EASY721، وضعیت قطعات یدکی و گزینه‌های جایگزین نیز بررسی شود.
