کنتاکت کمکی بغل خور ایتون (مولر) مدل NHI11-PKZ0 یکی از تجهیزات جانبی کاربردی برای کلیدهای حفاظتی موتور است که امکان انتقال وضعیت کلید به مدار فرمان، PLC، سیستم اعلام وضعیت و تجهیزات کنترلی را فراهم می‌کند. این محصول دارای یک کنتاکت باز NO و یک کنتاکت بسته NC بوده و از سمت راست کلید حرارتی یا کلید محافظ موتور سازگار نصب می‌شود. طراحی باریک، اتصال پیچی و هماهنگی با خانواده کلیدهای حفاظتی PKZ باعث شده این کنتاکت کمکی در تابلو برق‌های صنعتی، مدارهای کنترل موتور و سیستم‌های اتوماسیون کاربرد زیادی داشته باشد. اگر هدف شما خرید کنتاکت کمکی بغل خور کلید حرارتی است، بررسی مدل دقیق NHI11-PKZ0، نوع کنتاکت‌ها و سازگاری آن با کلید موجود اهمیت زیادی دارد.
کنتاکت کمکی بغل خور چیست؟
کنتاکت کمکی بغل خور یا Side-Mounted Auxiliary Contact یک تجهیز جانبی است که در کنار کلید حفاظتی موتور نصب می‌شود. وظیفه آن عبور جریان اصلی موتور نیست؛ بلکه وضعیت مکانیکی کلید را به یک سیگنال قابل استفاده در مدار فرمان تبدیل می‌کند.
به کمک این قطعه می‌توان وضعیت روشن یا خاموش بودن کلید، عملکرد مدار فرمان یا شرایط مورد نیاز سیستم کنترل را به بخش‌های دیگر منتقل کرد. همین موضوع باعث شده کنتاکت کمکی در طراحی تابلوهای موتور یکی از اجزای مهم مدار فرمان باشد.

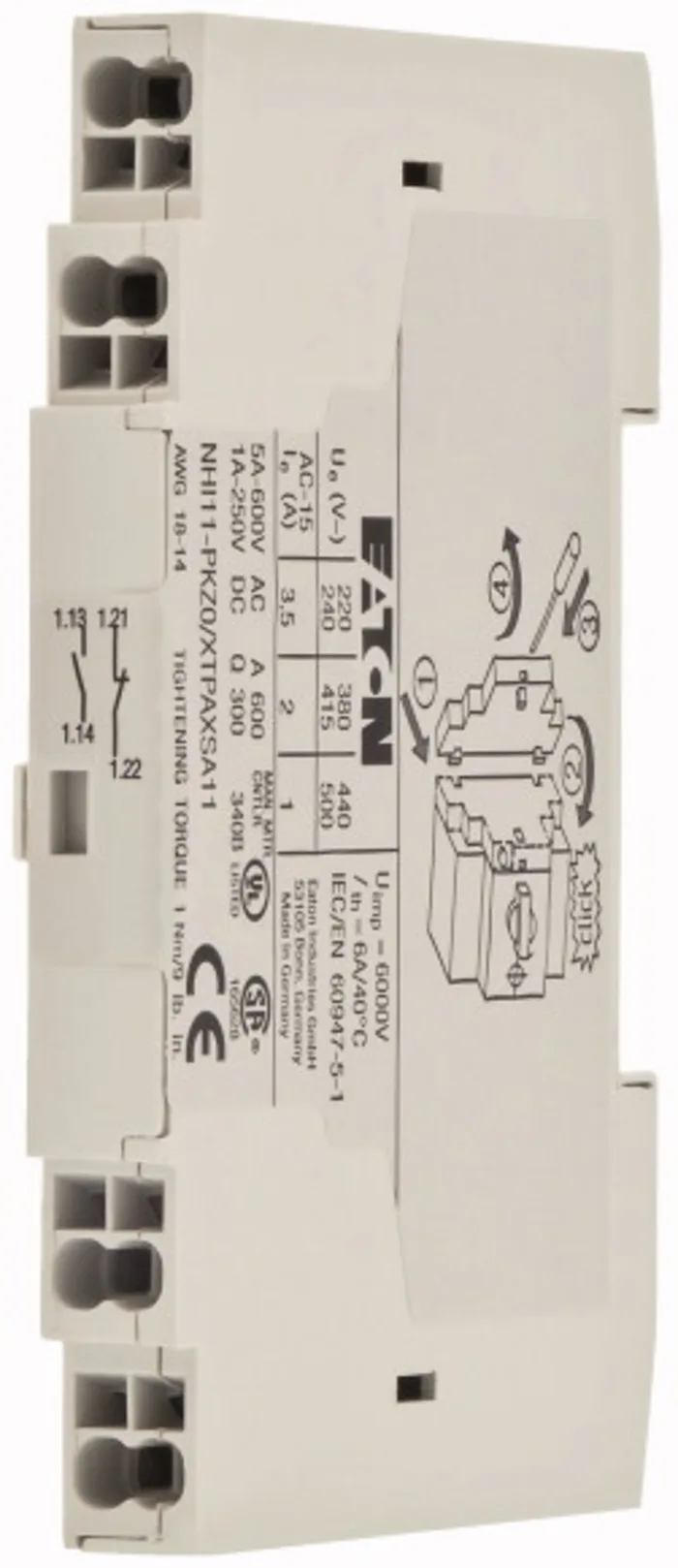

کنتاکت کمکی بغل خور ایتون NHI11-PKZ0
مدل NHI11-PKZ0 از خانواده Eaton Moeller NHI بوده و به‌طور مشخص برای استفاده همراه با کلیدهای حفاظتی موتور طراحی شده است. این محصول دارای یک کنتاکت Normally Open و یک کنتاکت Normally Closed است و به‌صورت جانبی نصب می‌شود.
معنی 1NO+1NC در NHI11-PKZ0
عبارت 1NO+1NC یعنی کنتاکت کمکی دارای یک مسیر در حالت عادی باز و یک مسیر در حالت عادی بسته است. با تغییر وضعیت کلید، وضعیت این دو کنتاکت نیز تغییر می‌کند و می‌توان از آنها برای فرمان، سیگنال‌دهی یا اینترلاک استفاده کرد.
مشخصات فنی کنتاکت کمکی NHI11-PKZ0
شناخت مشخصات فنی پیش از خرید کنتاکت کمکی بغل خور NHI11-PKZ0 اهمیت زیادی دارد؛ زیرا کنتاکت‌های کمکی مختلف ممکن است از نظر محل نصب، تعداد کنتاکت‌ها، نوع ترمینال و ظرفیت سوئیچینگ با یکدیگر تفاوت داشته باشند.
مدل NHI11-PKZ0 دارای ترمینال پیچی، نصب جانبی، یک کنتاکت NO و یک کنتاکت NC است. ابعاد آن حدود 68 میلی‌متر عمق، 90 میلی‌متر ارتفاع و 15 میلی‌متر عرض و وزن آن حدود 33 گرم اعلام شده است.
جریان کنتاکت کمکی NHI11-PKZ0
ظرفیت کنتاکت این محصول بسته به ولتاژ و نوع بار متفاوت است. Eaton برای کاربرد AC-15 جریان 3.5 آمپر در 220 تا 240 ولت AC و 2 آمپر در 380 تا 415 ولت AC را اعلام کرده است.
ظرفیت در مدار DC
در دسته DC-13 نیز ظرفیت کنتاکت بسته به ولتاژ تغییر می‌کند. مقدار اعلام‌شده شامل 2 آمپر در 24VDC، یک آمپر در 60VDC، نیم آمپر در 110VDC و 0.25 آمپر در 220 تا 230VDC است. بنابراین نباید ظرفیت یک کنتاکت کمکی را بدون توجه به ولتاژ مدار ثابت در نظر گرفت.
حداکثر ولتاژ کاری کنتاکت کمکی
حداکثر ولتاژ عملیاتی اعلام‌شده برای این مدل 500 ولت AC و 250 ولت DC است. با این حال در طراحی مدار باید جریان و دسته بهره‌برداری مانند AC-15 یا DC-13 نیز در نظر گرفته شوند.
اهمیت نوع بار در انتخاب کنتاکت
کنتاکت کمکی معمولاً برای مدار فرمان طراحی شده است. بوبین کنتاکتور، ورودی PLC، چراغ سیگنال و تجهیزات کنترلی رفتار الکتریکی یکسانی ندارند؛ بنابراین جریان واقعی بار باید با ظرفیت کنتاکت در همان ولتاژ و دسته کاری مقایسه شود.
کاربرد کنتاکت کمکی کلید حرارتی
یکی از عبارت‌های مهم مرتبط با این محصول، کنتاکت کمکی کلید حرارتی است. این قطعه در مدارهایی استفاده می‌شود که علاوه بر حفاظت موتور، نیاز به انتقال وضعیت کلید به سایر بخش‌های سیستم وجود دارد.
در تابلوهای صنعتی می‌توان از NHI11-PKZ0 برای ساخت مدارهای فرمان منظم‌تر و انتقال وضعیت به PLC، رله، چراغ سیگنال یا سایر تجهیزات استفاده کرد.
کاربرد کنتاکت کمکی در مدار فرمان
کنتاکت NO یا NC می‌تواند بخشی از منطق مدار فرمان را تشکیل دهد. برای مثال، وضعیت کلید حفاظتی می‌تواند شرط اجازه راه‌اندازی یک کنتاکتور یا ماشین باشد.
استفاده در مدار اینترلاک
در مدارهای اینترلاک از کنتاکت کمکی برای جلوگیری از اجرای هم‌زمان دو فرمان ناسازگار استفاده می‌شود. طراحی دقیق اینترلاک باید براساس نقشه مدار و الزامات ایمنی ماشین انجام شود.
استفاده از NHI11-PKZ0 برای PLC
یکی دیگر از کاربردهای رایج این کنتاکت، ارسال وضعیت کلید به ورودی دیجیتال PLC است. در این حالت کنترلر می‌تواند وضعیت تجهیز را مانیتور کرده و براساس آن منطق برنامه را اجرا کند.
اعلام وضعیت روی تابلو برق
کنتاکت کمکی می‌تواند برای روشن کردن چراغ سیگنال یا ارسال وضعیت به سیستم مانیتورینگ نیز استفاده شود. این قابلیت به اپراتور کمک می‌کند وضعیت کلید حفاظتی را بدون بررسی مستقیم تجهیز تشخیص دهد.
کنتاکت کمکی بغل خور کلید حرارتی PKZ0
NHI11-PKZ0 به‌طور مشخص برای خانواده کلیدهای حفاظتی موتور Eaton طراحی شده است. در کاتالوگ xStart ایتون، این کنتاکت برای مدل‌هایی از جمله PKZM01، PKZM0، PKZM4، PKZM0-T، PKM0 و برخی مدل‌های PKE معرفی شده است. برای PKE نیز سازگاری به نسخه و تاریخ ساخت مرتبط است و باید اطلاعات محصول بررسی شود.
سازگاری NHI11-PKZ0 با کلید حرارتی
بهتر است پیش از خرید، مدل درج‌شده روی کلید حرارتی با کاتالوگ Eaton تطبیق داده شود. صرف ایتون یا مولر بودن کلید برای اطمینان از سازگاری کافی نیست.
نصب در سمت راست کلید
Eaton به‌طور رسمی اعلام می‌کند که NHI11-PKZ0 قابلیت نصب و افزودن در سمت راست کلید حفاظتی موتور را دارد. همین ویژگی دلیل استفاده از اصطلاح «بغل خور» در بازار ایران است.
تفاوت کنتاکت کمکی بغل خور و روخور
کنتاکت‌های کمکی Eaton تنها در مدل جانبی عرضه نمی‌شوند. مدل‌هایی مانند NHI-B-11-PKZ0 برای نصب در قسمت جلو نیز وجود دارند؛ بنابراین هنگام خرید باید محل نصب موردنیاز مشخص باشد.
کنتاکت بغل خور چه مزیتی دارد؟
مدل بغل خور از کنار کلید نصب می‌شود و ساختار مکانیکی آن با محل مخصوص روی کلید حفاظتی درگیر می‌شود. این نوع طراحی می‌تواند برای تابلوهایی که نیاز به دسترسی مشخص به جلوی کلید دارند مناسب باشد.
آیا مدل روخور جایگزین NHI11-PKZ0 است؟
نه لزوماً. اگرچه هر دو می‌توانند عملکرد کمکی داشته باشند، محل نصب و ساختار مکانیکی آنها متفاوت است. جایگزینی باید براساس مدل کلید، فضای تابلو و کد دقیق اکسسوری انجام شود.
نحوه نصب کنتاکت کمکی NHI11-PKZ0
نصب این قطعه نسبتاً ساده است، اما باید طبق راهنمای Eaton انجام شود. مدل استاندارد NHI11-PKZ0 از Screw Terminal یا ترمینال پیچی استفاده می‌کند.
ترمینال های 13-14 و 21-22
در ساختار متداول این مدل، شماره‌های 13-14 مربوط به کنتاکت NO و 21-22 مربوط به کنتاکت NC هستند؛ همین دیاگرام روی بدنه محصول نیز قابل مشاهده است. کاتالوگ Eaton نیز این توالی کنتاکت‌ها را برای NHI11-PKZ0 نشان می‌دهد.
بررسی عملکرد پس از نصب
پس از نصب مکانیکی و سیم‌بندی، وضعیت NO و NC باید با تغییر حالت کلید بررسی شود. تست صحیح قبل از بهره‌برداری از بروز خطا در مدار فرمان جلوگیری می‌کند.
دوام و شرایط کاری NHI11-PKZ0
برای تجهیزات نصب‌شده داخل تابلو، شرایط محیطی و دوام نیز اهمیت دارند. Eaton بازه دمای کاری این مدل را 25- تا 55+ درجه سانتی‌گراد اعلام کرده است.
طول عمر الکتریکی کنتاکت کمکی
طول عمر الکتریکی اعلام‌شده برای NHI11-PKZ0 حدود 50 هزار عملیات تحت شرایط مشخص سازنده است. مقدار واقعی به نوع بار، جریان سوئیچ‌شونده و شرایط استفاده وابسته خواهد بود.
استانداردهای محصول
این تجهیز دارای تأییدیه‌ها و استانداردهایی از جمله IEC/EN 60947-4-1، UL 508 و CSA است.
خرید کنتاکت کمکی بغل خور ایتون
برای خرید کنتاکت کمکی بغل خور ایتون ابتدا مدل کلید حفاظتی و تعداد کنتاکت موردنیاز را مشخص کنید. اگر مدار به یک NO و یک NC نیاز دارد و کلید با این سری سازگار است، NHI11-PKZ0 یکی از مدل‌های مرتبط خواهد بود.
قیمت کنتاکت کمکی NHI11-PKZ0
قیمت این محصول ممکن است با توجه به موجودی بازار، نرخ ارز، اصالت کالا و شرایط تأمین تغییر کند. به همین دلیل بهتر است قیمت روز در بخش فروش صفحه نمایش داده شود و از درج قیمت ثابت در محتوای بلندمدت خودداری شود.
نکات مهم پیش از سفارش
مهم‌ترین مواردی که باید کنترل شوند عبارت‌اند از کد NHI11-PKZ0، شماره کاتالوگی 072896، یک کنتاکت NO، یک کنتاکت NC، نصب جانبی و نوع اتصال پیچی. این مشخصات احتمال اشتباه با مدل‌های NHI12، NHI21 یا نسخه‌های Push-in و Front-mounted را کاهش می‌دهند.
سوالات متداول :
این بخش علاوه بر پاسخ به سؤالات خریدار، عبارت‌های طولانی‌تر مرتبط با محصول را نیز به شکل طبیعی در صفحه پوشش می‌دهد.
کنتاکت کمکی NHI11-PKZ0 چند کنتاکت دارد؟
این مدل دارای یک کنتاکت باز NO و یک کنتاکت بسته NC است.
NHI11-PKZ0 کجا نصب می شود؟
این کنتاکت به‌صورت Side Mount و در سمت راست کلید حفاظتی موتور سازگار نصب می‌شود.
برند این کنتاکت کمکی چیست؟
این محصول متعلق به Eaton Moeller است. در بازار ایران ممکن است با نام‌های ایتون، مولر یا ایتون مولر جستجو شود.
کد صحیح محصول PKZO است یا PKZ0؟
کد صحیح NHI11-PKZ0 است؛ یعنی کاراکتر آخر عدد صفر است. برای عنوان، URL و مشخصات محصول بهتر است همین فرم رسمی Eaton استفاده شود.
