اگر بخواهیم صادق باشیم، بیشتر افرادی که کنتاکتور میخرند دقیقاً نمیدانند چه مدلی به کارشان میآید. خیلی وقتها انتخاب فقط بر اساس آمپر یا برند انجام میشود؛ در حالی که همین انتخاب اشتباه میتواند باعث سوختن موتور، نویز در سیستم یا حتی توقف کامل خط تولید شود.
در این مقاله قرار نیست فقط اسم انواع کنتاکتور را لیست کنیم؛ قرار است واقعی، کاربردی و از زاویه تجربه مصرفکننده و نصاب بررسی کنیم تا دقیقاً بدانید کدام کنتاکتور برای چه کاری ساخته شده است.
کنتاکتور چیست و چرا هنوز جایگزین ندارد؟
با وجود پیشرفت رلههای هوشمند و سیستمهای کنترلی دیجیتال، کنتاکتور هنوز هم ستون اصلی قطع و وصل بارهای الکتریکی در صنعت است.
دلیلش ساده است: تحمل جریان بالا، ایمنی، طول عمر و قابلیت اطمینان.
کنتاکتور برخلاف کلیدهای معمولی:
-
برای قطع و وصل مکرر طراحی شده
-
قوس الکتریکی را کنترل میکند
-
در بارهای القایی (مثل موتور) پایدار میماند
به زبان ساده، هر جایی که برق شوخیبردار نیست، کنتاکتور وارد بازی میشود.

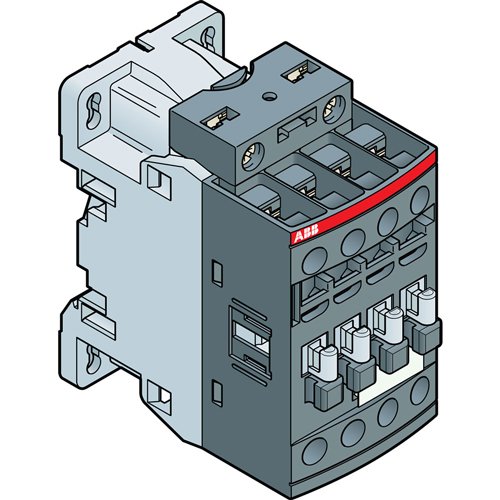

انواع کنتاکتور بر اساس نوع جریان – الکتروجین مولر
انواع کنتاکتور بر اساس نوع جریان (AC و DC)
کنتاکتور AC؛ انتخاب اصلی برای برق شهری و صنعتی
کنتاکتورهای AC بیشترین کاربرد را دارند؛ از تابلو برق ساختمان گرفته تا کارخانههای بزرگ.
این مدلها برای کار با جریان متناوب طراحی شدهاند و بهخاطر عبور از نقطه صفر جریان، کنترل قوس الکتریکی در آنها سادهتر و عمرشان بیشتر است.
کاربردهای رایج:
-
راهاندازی موتورهای سهفاز
-
سیستمهای تهویه و چیلر
-
پمپها و کمپرسورها
اگر مصرفکننده خانگی یا صنعتی معمولی هستید، به احتمال زیاد انتخاب شما همین مدل است.
کنتاکتور DC؛ تخصصی، دقیق و کمتر شناختهشده
کنتاکتورهای DC کمتر استفاده میشوند اما در جاهایی کاملاً حیاتیاند.
در جریان مستقیم، قوس الکتریکی بهراحتی قطع نمیشود؛ به همین دلیل این کنتاکتورها طراحی پیچیدهتر و قیمت بالاتری دارند.
کاربردهای مهم:
-
سیستمهای خورشیدی
-
باتریبانکها
-
لیفتراکها و تجهیزات برقی DC
اشتباه رایج این است که بعضیها فکر میکنند میشود از کنتاکتور AC برای DC هم استفاده کرد؛ این یکی از خطرناکترین تصمیمهاست.
انواع کنتاکتور بر اساس تعداد پل (Pole)
کنتاکتور تکپل و دوپل؛ ساده اما محدود
این مدلها بیشتر در مدارهای خاص یا کنترلی استفاده میشوند.
در پروژههای سبک یا تجهیزات خاص ممکن است کاربرد داشته باشند، اما در صنعت جدی کمتر دیده میشوند.
کنتاکتور سهپل؛ ستون فقرات صنعت
اگر با موتور سهفاز سروکار دارید، این مدل انتخاب پیشفرض شماست.
تقریباً 70٪ کاربردهای صنعتی روی همین نوع بنا شدهاند.
مزیت اصلی:
-
قطع همزمان هر سه فاز
-
ایمنی بالا
-
سازگاری با تجهیزات حفاظتی
کنتاکتور چهارپل؛ وقتی نول هم مهم میشود
در برخی پروژهها، مخصوصاً سیستمهای حساس یا خاص، لازم است نول هم همزمان قطع شود.
اینجاست که کنتاکتور چهارپل وارد میشود.
انواع کنتاکتور از نظر کاربرد عملی
کنتاکتور قدرت؛ برای کار سنگین ساخته شده
این مدلها برای عبور جریانهای بالا طراحی شدهاند.
در موتورخانهها، خطوط تولید و صنایع سنگین استفاده میشوند.
ویژگی شاخص:
-
تیغههای ضخیمتر
-
تحمل جریان لحظهای بالا
-
بدنه مقاومتر در برابر حرارت
کنتاکتور کمکی؛ مغز کنترلی سیستم
برخلاف اسمش، نقش این کنتاکتور بسیار مهم است.
از آن برای ارسال فرمان، لاجیک کنترلی و ارتباط بین تجهیزات استفاده میشود.
در تابلوهای PLCمحور، این مدل نقش حیاتی دارد.
انواع کنتاکتور از نظر ولتاژ بوبین
یکی از اشتباهات پرتکرار، انتخاب اشتباه ولتاژ بوبین است.
بوبین میتواند با ولتاژهای مختلفی کار کند:
-
24V AC یا DC
-
110V
-
220V
-
380V
اگر ولتاژ بوبین با مدار فرمان هماهنگ نباشد، کنتاکتور یا اصلاً عمل نمیکند یا خیلی زود میسوزد.
کنتاکتورهای ماژولار؛ نسل جدید برای تابلوهای مدرن
در پروژههای جدید، مخصوصاً ساختمانهای هوشمند، استفاده از کنتاکتورهای ماژولار رو به افزایش است.
این مدلها روی ریل نصب میشوند، فضای کمتری میگیرند و نویز کمتری ایجاد میکنند.
برای:
-
روشنایی
-
سیستمهای هوشمند
-
تابلوهای خانگی پیشرفته
انتخاب بسیار هوشمندانهای هستند.
اشتباهاتی که مانع رسیدن سیستم شما به پایداری میشود
-
انتخاب کنتاکتور فقط بر اساس آمپر اسمی
-
نادیده گرفتن جریان راهاندازی موتور
-
استفاده از کنتاکتور AC برای مدار DC
-
توجه نکردن به کلاس کاری (Duty Cycle)
اینها دقیقاً همان اشتباهاتی هستند که باعث خرابی زودهنگام و هزینههای پنهان میشوند.
چطور بهترین کنتاکتور را انتخاب کنیم؟
قبل از خرید، به این سؤالات پاسخ دهید:
-
بار من موتوری است یا مقاومتی؟
-
جریان راهاندازی چقدر است؟
-
چند بار در روز قطع و وصل دارم؟
-
فضای تابلو چقدر محدود است؟
پاسخ اینها، شما را سریعتر از هر جدول فنی به انتخاب درست میرساند.

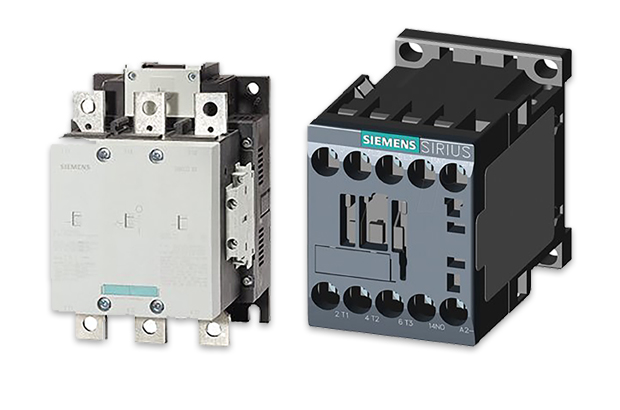

تفاوت کنتاکتور با رله – الکتروجین مولر
تفاوت کنتاکتور با رله؛ سوالی که خیلیها اشتباه جواب میدهند
یکی از پرتکرارترین سوالها این است که «خب چرا از رله استفاده نکنیم؟»
جواب کوتاه: رله برای فرمان است، کنتاکتور برای قدرت.
اما جواب واقعیتر این است:
-
رله برای جریانهای پایین طراحی شده
-
در قطع و وصل مداوم بارهای سنگین سریع مستهلک میشود
-
قوس الکتریکی را بهخوبی مدیریت نمیکند
در مقابل، کنتاکتور دقیقاً برای همین شرایط ساخته شده؛ یعنی جایی که قدرت، تکرار و ایمنی همزمان لازم است.
اگر جایی دیدید بهجای کنتاکتور از رله استفاده شده، معمولاً یا پروژه موقتی بوده یا هزینهمحور، نه اصولی.
کلاس کاری کنتاکتور (Duty Class)؛ نکتهای که معمولاً نادیده گرفته میشود
کمتر مقالهای به این موضوع اشاره میکند، اما در عمل بسیار تعیینکننده است.
کنتاکتورها بر اساس نوع مصرف در کلاسهای کاری مختلفی دستهبندی میشوند:
-
AC-1 برای بارهای مقاومتی
-
AC-3 مخصوص موتورهای قفس سنجابی
-
AC-4 برای استارت و استپهای بسیار مکرر
اگر کنتاکتور AC-1 را برای موتور انتخاب کنید، روی کاغذ جواب میدهد اما در عمل عمرش بهشدت کوتاه میشود.
بیشتر سوختنهای زودهنگام دقیقاً از همینجا شروع میشود.
تأثیر جریان راهاندازی موتور در انتخاب کنتاکتور
موتورهای الکتریکی هنگام استارت، جریانی چند برابر جریان نامی میکشند.
مثلاً موتوری با جریان نامی 10 آمپر، ممکن است لحظهای 50 یا حتی 70 آمپر بکشد.
اگر کنتاکتور فقط بر اساس آمپر نامی انتخاب شود:
-
تیغهها زود میسوزند
-
صدای غیرعادی ایجاد میشود
-
سیستم ناپایدار میشود
انتخاب درست یعنی در نظر گرفتن:
-
جریان راهاندازی
-
تعداد استارت در ساعت
-
نوع بار (سبک یا سنگین)
کنتاکتور در تابلو برقهای هوشمند و اتوماسیون جدید
در پروژههای جدید، مخصوصاً ساختمانهای هوشمند و خطوط تولید مدرن، نقش کنتاکتور عوض نشده اما هوشمندتر شده است.
امروزه کنتاکتور:
-
با PLC در ارتباط است
-
از طریق رلههای واسط فرمان میگیرد
-
در کنار تجهیزات حفاظتی دیجیتال کار میکند
حتی در سیستمهای هوشمند مبتنی بر IoT، هنوز هم در لایه قدرت، کنتاکتور حرف اول را میزند.
هوشمندسازی یعنی فرمان هوشمند، نه حذف کنتاکتور.
چرا برند کنتاکتور مهم است، اما تعیینکننده نیست؟
برندهای معروف معمولاً کیفیت بالاتری دارند، اما انتخاب صرفاً بر اساس برند هم اشتباه است.
کنتاکتور خوب، کنتاکتوری است که:
-
متناسب با کاربرد انتخاب شده
-
اصل باشد
-
در شرایط کاری درست استفاده شود
خیلی وقتها یک کنتاکتور میانرده، اگر درست انتخاب شود، عملکردی بهتر از یک برند گرانقیمتِ اشتباهانتخابشده دارد.
علائم خرابی کنتاکتور که نباید نادیده بگیرید
اگر این نشانهها را دیدید، سیستم در حال هشدار دادن است:
-
صدای وزوز غیرعادی
-
داغ شدن بیش از حد بدنه
-
گیر کردن تیغهها
-
تأخیر در قطع یا وصل
نادیده گرفتن این علائم میتواند به موتور، کابلکشی و حتی تابلو آسیب جدی بزند.
آیا کنتاکتور نیاز به سرویس و نگهداری دارد؟
برخلاف تصور عموم، بله.
در محیطهای صنعتی:
-
گرد و غبار
-
رطوبت
-
حرارت
میتوانند عمر کنتاکتور را کاهش دهند.
بازدید دورهای، تمیزکاری و بررسی تیغهها هزینه نیست؛ جلوگیری از خرابی بزرگتر است.
آینده کنتاکتورها؛ حذف میشوند یا تکامل پیدا میکنند؟
برخلاف تصور بعضیها، کنتاکتور در حال حذف شدن نیست؛ بلکه در حال تطبیق با نسل جدید سیستمهاست.
مدلهای کمصدا، ماژولار، کممصرف و سازگار با سیستمهای دیجیتال در حال گسترشاند.
تا زمانی که برق قدرت وجود دارد، کنتاکتور هم خواهد بود.
سوالات متداول :
کنتاکتور AC بهتر است یا DC؟
هیچکدام «بهتر» مطلق نیستند؛ انتخاب کاملاً به نوع جریان مدار بستگی دارد. برای برق شهری و صنعتی معمولی، کنتاکتور AC گزینه درست است. در سیستمهای خورشیدی، باتری و جریان مستقیم، فقط باید از کنتاکتور DC استفاده شود؛ استفاده اشتباه میتواند خطرناک باشد.
آیا میتوان از کنتاکتور AC برای مدار DC استفاده کرد؟
خیر. این یکی از اشتباهات رایج و پرهزینه است. کنتاکتورهای AC برای قطع قوس DC طراحی نشدهاند و استفاده از آنها در مدار DC میتواند باعث جوش خوردن تیغهها یا سوختن کامل کنتاکتور شود.
آمپر کنتاکتور را چطور درست انتخاب کنیم؟
فقط نگاه کردن به آمپر نامی کافی نیست. باید جریان راهاندازی، نوع بار (موتوری یا مقاومتی)، تعداد دفعات قطع و وصل و کلاس کاری کنتاکتور در نظر گرفته شود. در بسیاری از پروژهها، انتخاب دقیق باعث دو برابر شدن عمر کنتاکتور میشود.
تفاوت کنتاکتور و رله دقیقاً چیست؟
رله برای فرمان و جریانهای پایین طراحی شده، اما کنتاکتور مخصوص بارهای سنگین و جریان بالا است. اگر بار موتوری یا صنعتی دارید، استفاده از رله بهجای کنتاکتور تصمیم درستی نیست و معمولاً به خرابی زودهنگام منجر میشود.
کنتاکتور سهپل بهتر است یا چهارپل؟
در بیشتر پروژههای صنعتی، کنتاکتور سهپل کافی است. اما اگر نیاز دارید نول هم همزمان قطع شود یا با سیستمهای حساس سروکار دارید، کنتاکتور چهارپل انتخاب ایمنتری خواهد بود.
ولتاژ بوبین کنتاکتور چه اهمیتی دارد؟
بسیار زیاد. اگر ولتاژ بوبین با مدار فرمان هماهنگ نباشد، کنتاکتور یا عمل نمیکند یا خیلی سریع آسیب میبیند. همیشه ولتاژ بوبین را جدا از ولتاژ قدرت بررسی کنید.
کنتاکتور ماژولار برای چه کاربردی مناسب است؟
کنتاکتورهای ماژولار بیشتر در تابلوهای مدرن، ساختمانهای هوشمند و سیستمهای روشنایی استفاده میشوند. این مدلها فضای کمتری میگیرند، نصب سادهتری دارند و برای بارهای خیلی سنگین طراحی نشدهاند.
عمر مفید کنتاکتور چقدر است؟
عمر کنتاکتور به نوع استفاده بستگی دارد. اگر درست انتخاب شود و در شرایط استاندارد کار کند، میتواند سالها بدون مشکل کار کند. قطع و وصل بیش از حد، انتخاب اشتباه و محیط نامناسب عمر آن را بهشدت کاهش میدهد.
از کجا بفهمیم کنتاکتور در حال خراب شدن است؟
علائمی مثل صدای غیرعادی، داغ شدن بدنه، تأخیر در قطع یا وصل و گیر کردن تیغهها نشانههای واضح هستند. دیدن این علائم یعنی زمان بررسی یا تعویض فرا رسیده است.
آیا سرویس دورهای کنتاکتور لازم است؟
در محیطهای صنعتی بله. گردوغبار، رطوبت و حرارت میتوانند عملکرد کنتاکتور را مختل کنند. بازدید دورهای ساده میتواند از خرابیهای پرهزینه جلوگیری کند.
