شاسی مدار فرمان و انواع آن در صنعت برق

شاسی مدار فرمان یکی از ساده‌ترین اما در عین حال حیاتی‌ترین اجزای سیستم‌های کنترلی برق صنعتی است. اگر بخواهیم خیلی ساده بگوییم، شاسی همان نقطه‌ای است که انسان با مدار فرمان ارتباط برقرار می‌کند. جایی که اپراتور با فشردن یک دکمه، فرمان روشن شدن، خاموش شدن، توقف اضطراری یا تغییر وضعیت یک دستگاه را صادر می‌کند.

در ظاهر، شاسی فقط یک دکمه است؛ اما در عمل، پل ارتباطی بین تصمیم انسانی و عملکرد الکتریکی تجهیزات محسوب می‌شود. به همین دلیل، انتخاب درست شاسی مدار فرمان می‌تواند مستقیماً روی ایمنی، طول عمر تجهیزات و حتی راندمان خط تولید تأثیر بگذارد.

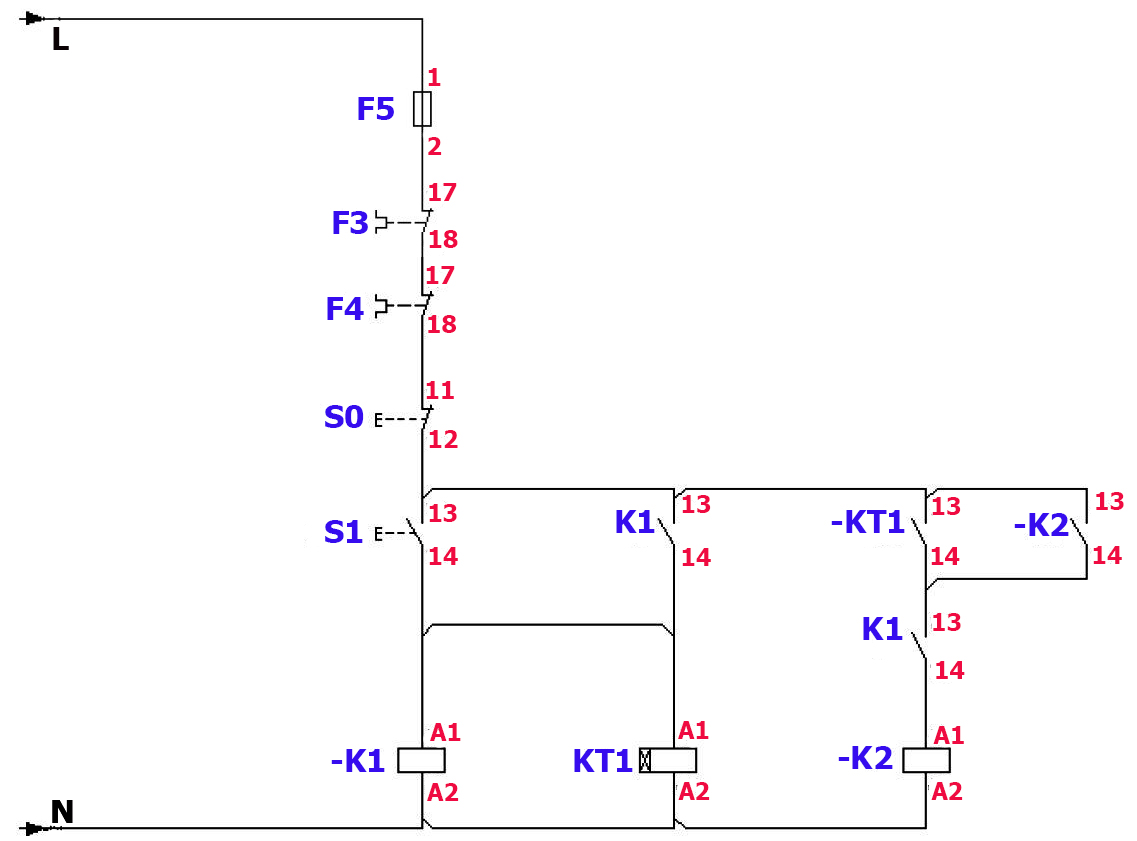

کاربرد شاسی مدار فرمان در سیستم‌های برق صنعتی

در صنعت برق، هیچ خط تولید یا تابلو کنترلی بدون شاسی قابل تصور نیست. از ساده‌ترین مدارهای آموزشی گرفته تا پیچیده‌ترین سیستم‌های اتوماسیون صنعتی، شاسی‌ها حضور دائمی دارند.

مهم‌ترین کاربردهای شاسی مدار فرمان عبارت‌اند از:

• راه‌اندازی و توقف الکتروموتورها

• کنترل دستی ماشین‌آلات صنعتی

• توقف اضطراری برای افزایش ایمنی

• تغییر حالت عملکرد دستگاه‌ها

• ارسال فرمان به PLC یا رله‌ها

نکته مهم این است که شاسی‌ها معمولاً در مدار فرمان استفاده می‌شوند نه مدار قدرت؛ یعنی با جریان و ولتاژ کم کار می‌کنند، اما اثر آن‌ها روی تجهیزات قدرت بسیار بزرگ است.

ساختار داخلی شاسی مدار فرمان چگونه است؟ – الکتروجین مولر

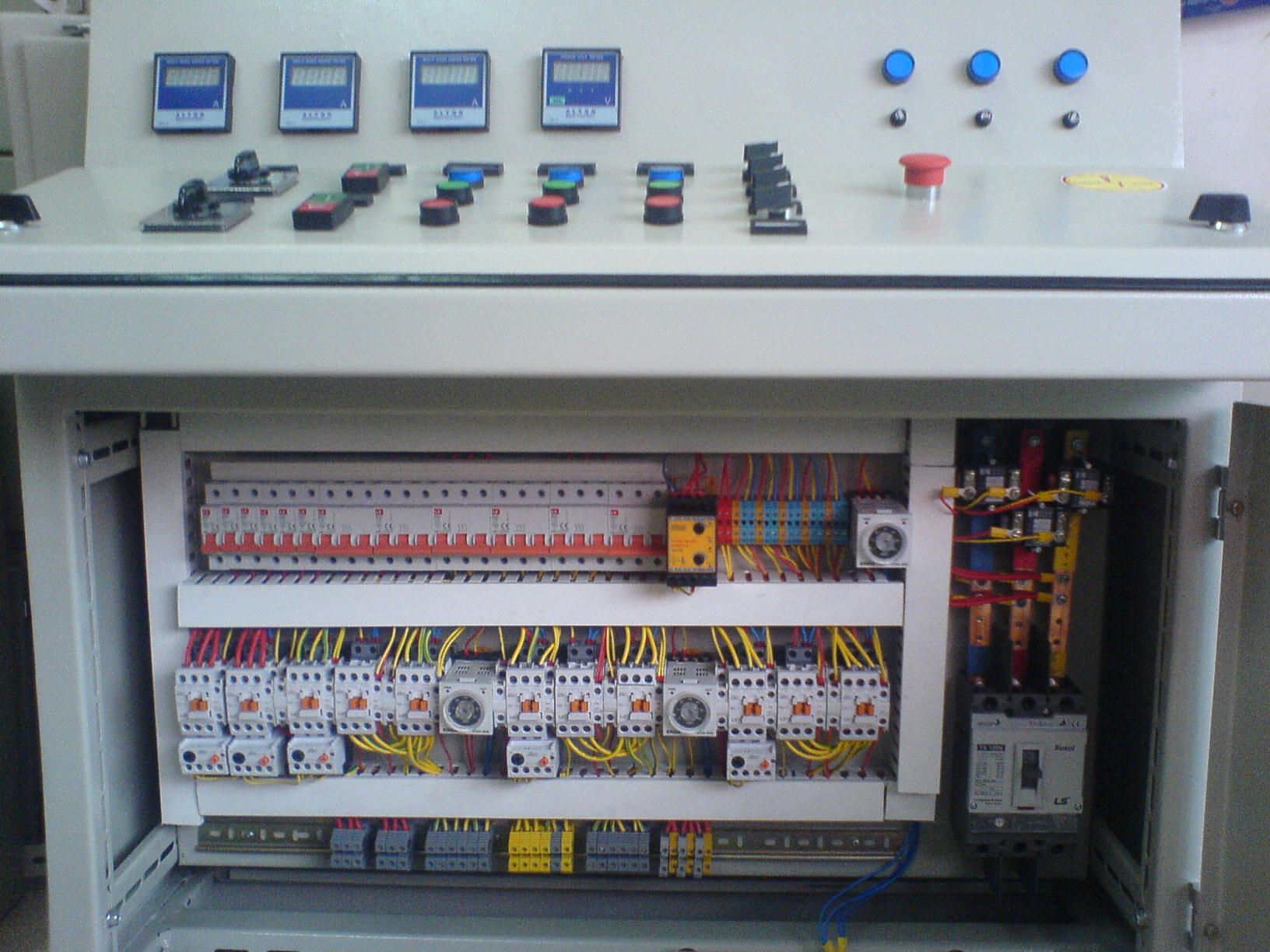

ساختار داخلی شاسی مدار فرمان چگونه است؟

هر شاسی مدار فرمان از چند بخش اصلی تشکیل شده است که هماهنگی آن‌ها باعث عملکرد صحیح می‌شود:

• بدنه یا قاب شاسی

• کنتاکت‌ها (باز یا بسته)

• فنر بازگردان

• مکانیزم فشاری یا چرخشی

• ترمینال‌های اتصال به مدار

کیفیت هرکدام از این بخش‌ها مستقیماً روی دقت عملکرد، سرعت پاسخ‌دهی و طول عمر شاسی اثر می‌گذارد؛ موضوعی که در محیط‌های صنعتی اهمیت دوچندان دارد.

انواع شاسی مدار فرمان از نظر عملکرد الکتریکی

شاسی استارت (Start Button)

این نوع شاسی معمولاً دارای کنتاکت باز (NO) است و برای راه‌اندازی مدار استفاده می‌شود. با فشردن شاسی، مدار فرمان فعال شده و دستگاه شروع به کار می‌کند.

کاربرد رایج آن در:

• راه‌اندازی موتورهای الکتریکی

• شروع سیکل کاری دستگاه‌ها

• فعال‌سازی سیستم‌های کنترلی

شاسی استپ (Stop Button)

شاسی استپ معمولاً دارای کنتاکت بسته (NC) است. به این معنا که در حالت عادی مدار برقرار است و با فشردن شاسی، مدار قطع می‌شود.

مزیت این ساختار این است که در صورت قطع سیم یا خرابی شاسی، مدار به صورت ایمن متوقف می‌شود؛ موضوعی که از دید ایمنی بسیار مهم است.

شاسی دوبل (Start/Stop)

در بسیاری از تابلوها، برای کاهش فضا و سادگی طراحی، از شاسی دوبل استفاده می‌شود. این شاسی ترکیبی از استارت و استپ است و کنترل پایه مدار را در یک واحد فراهم می‌کند.

شاسی اضطراری (Emergency Stop)

شاسی اضطراری یکی از مهم‌ترین اجزای ایمنی در صنعت برق است. این شاسی‌ها معمولاً:

• به رنگ قرمز

• با سر قارچی

• و با عملکرد قفل‌شونده

طراحی می‌شوند تا در شرایط خطر، اپراتور بتواند در سریع‌ترین زمان ممکن سیستم را متوقف کند.

انواع شاسی مدار فرمان از نظر ظاهر و مکانیزم

شاسی فشاری ساده

رایج‌ترین نوع شاسی که با فشار انگشت فعال می‌شود و پس از رها شدن، به حالت اولیه بازمی‌گردد.

شاسی قفل‌شونده

پس از فشرده شدن در همان حالت باقی می‌ماند و برای بازگشت به وضعیت اولیه نیاز به چرخاندن یا آزادسازی دارد. این نوع شاسی در مواردی استفاده می‌شود که نیاز به تثبیت وضعیت وجود دارد.

شاسی چراغ‌دار

این شاسی‌ها علاوه بر ارسال فرمان، وضعیت مدار را نیز نمایش می‌دهند. چراغ داخلی می‌تواند نشان‌دهنده روشن بودن، خطا یا آماده‌به‌کار بودن سیستم باشد.

شاسی سلکتوری (چرخشی)

شاسی‌های سلکتوری برای انتخاب حالت‌های مختلف عملکرد استفاده می‌شوند؛ مانند:

• دستی / اتوماتیک

• روشن / خاموش

• سرعت کم / زیاد

جدول مقایسه انواع شاسی مدار فرمان

تفاوت شاسی مدار فرمان با کلید صنعتی

در نگاه اول، ممکن است شاسی و کلید صنعتی شبیه به هم باشند، اما تفاوت‌های مهمی دارند:

• شاسی معمولاً لحظه‌ای است، اما کلید دائمی

• شاسی در مدار فرمان استفاده می‌شود، کلید در مدار قدرت

• شاسی برای کنترل منطقی، کلید برای قطع و وصل مستقیم جریان

درک این تفاوت‌ها برای طراحی اصولی تابلو برق ضروری است.

نکات مهم در انتخاب شاسی مدار فرمان مناسب

انتخاب شاسی فقط به ظاهر آن محدود نمی‌شود. برای انتخاب درست باید به موارد زیر توجه کرد:

• ولتاژ و جریان مدار فرمان

• تعداد دفعات استفاده (سیکل کاری)

• شرایط محیطی مانند گردوغبار و رطوبت

• استانداردهای ایمنی

• سازگاری با تابلو و تجهیزات دیگر

یک انتخاب اشتباه می‌تواند باعث خرابی زودهنگام، توقف خط تولید یا حتی خطر جانی شود.

نقش شاسی مدار فرمان در ایمنی صنعتی

در بسیاری از حوادث صنعتی، اولین نقطه‌ای که جان اپراتور را نجات می‌دهد، شاسی اضطراری است. به همین دلیل، استانداردهای بین‌المللی تأکید زیادی روی:

• محل نصب شاسی

• رنگ‌بندی

• دسترسی سریع
  دارند.

شاسی مدار فرمان فقط یک قطعه الکتریکی نیست؛ بخشی از سیستم ایمنی صنعتی است.

آینده شاسی‌های مدار فرمان در صنعت برق

با رشد اتوماسیون و هوشمندسازی، شاسی‌ها نیز در حال تغییر هستند. امروزه شاهد شاسی‌هایی هستیم که:

• به PLC متصل می‌شوند

• دارای بازخورد دیجیتال هستند

• با سیستم‌های مانیتورینگ یکپارچه می‌شوند

اما با وجود تمام این پیشرفت‌ها، اصل نیاز به شاسی مدار فرمان همچنان پابرجاست؛ چون انسان هنوز بخشی از فرآیند تصمیم‌گیری صنعتی است.

اشتباهات رایج در استفاده از شاسی مدار فرمان

در بسیاری از پروژه‌های صنعتی، مشکل از خود تجهیزات نیست؛ بلکه از نحوه انتخاب یا استفاده نادرست شاسی مدار فرمان شروع می‌شود. برخی اشتباهات رایج که در کارگاه‌ها و تابلوهای برق دیده می‌شود عبارت‌اند از:

یکی از رایج‌ترین خطاها، استفاده از شاسی با کیفیت پایین در محیط‌های صنعتی پرتردد است. شاسی‌هایی که برای مصرف سبک طراحی شده‌اند، در خطوط تولید خیلی زود دچار خرابی می‌شوند و باعث توقف ناخواسته سیستم می‌گردند.

اشتباه دیگر، بی‌توجهی به نوع کنتاکت است. گاهی شاسی استپ به‌اشتباه با کنتاکت NO نصب می‌شود که این موضوع می‌تواند ایمنی سیستم را به‌طور جدی به خطر بیندازد.

همچنین نصب شاسی اضطراری در محل نامناسب، مثل پشت تابلو یا دور از دسترس اپراتور، عملاً کارایی آن را از بین می‌برد؛ در حالی که فلسفه وجودی این شاسی، واکنش سریع در لحظه خطر است.

استانداردهای مهم مرتبط با شاسی مدار فرمان

در صنعت برق، استاندارد فقط یک توصیه نیست؛ یک الزام است. شاسی‌های مدار فرمان باید مطابق با استانداردهای معتبر طراحی و نصب شوند تا هم ایمنی و هم عملکرد صحیح تضمین گردد.

برخی از مهم‌ترین استانداردها در این حوزه عبارت‌اند از:

• IEC 60947 برای تجهیزات کنترلی و کلیدها

• استانداردهای ایمنی ماشین‌آلات صنعتی

• دستورالعمل‌های رنگ‌بندی و علائم ایمنی

به‌عنوان مثال، رنگ قرمز برای شاسی اضطراری یک انتخاب سلیقه‌ای نیست؛ یک زبان مشترک جهانی برای هشدار و توقف فوری است.

تأثیر کیفیت شاسی مدار فرمان بر بهره‌وری خط تولید

شاید در نگاه اول، شاسی مدار فرمان قطعه‌ای کم‌هزینه و ساده به نظر برسد؛ اما در عمل، کیفیت این قطعه می‌تواند روی بهره‌وری کل سیستم تأثیر بگذارد.

شاسی‌های بی‌کیفیت:

• دچار گیر مکانیکی می‌شوند

• تأخیر در ارسال فرمان ایجاد می‌کنند

• باعث قطع و وصل‌های ناخواسته می‌شوند

این موارد در خطوط تولید صنعتی می‌تواند به معنی:

• توقف خط

• کاهش راندمان

• افزایش هزینه تعمیرات
  باشد.

در مقابل، شاسی‌های استاندارد و باکیفیت، عملکردی نرم، دقیق و قابل اعتماد ارائه می‌دهند که اپراتور بدون استرس با آن کار می‌کند.

شاسی مدار فرمان در تابلو برق‌های مدرن

با پیشرفت طراحی تابلوهای برق، نقش شاسی مدار فرمان هم تغییر کرده است. در تابلوهای مدرن:

• شاسی‌ها به PLC متصل می‌شوند

• وضعیت آن‌ها در HMI نمایش داده می‌شود

• و حتی در سیستم‌های هوشمند مانیتورینگ ثبت می‌گردد

در این شرایط، شاسی دیگر فقط یک دکمه نیست؛ یک ورودی اطلاعاتی برای سیستم کنترل محسوب می‌شود. به همین دلیل، انتخاب شاسی سازگار با سیستم کنترلی اهمیت بیشتری پیدا کرده است.

تفاوت شاسی‌های صنعتی و شاسی‌های مصرف عمومی

همه شاسی‌ها برای صنعت ساخته نشده‌اند. تفاوت‌های مهمی بین شاسی صنعتی و شاسی‌های عمومی یا خانگی وجود دارد:

شاسی‌های صنعتی معمولاً:

• بدنه مقاوم‌تری دارند

• برای سیکل کاری بالا طراحی شده‌اند

• در برابر لرزش و گردوغبار مقاوم‌اند

• عمر مکانیکی و الکتریکی بیشتری دارند

در حالی که شاسی‌های عمومی بیشتر برای کاربردهای سبک و کم‌استفاده مناسب هستند و استفاده از آن‌ها در محیط صنعتی، ریسک بالایی دارد.

جایگاه شاسی مدار فرمان در آموزش برق صنعتی

در آموزش برق صنعتی، شاسی مدار فرمان یکی از اولین مفاهیمی است که هنرجو با آن آشنا می‌شود. دلیل این موضوع ساده است:

• شاسی منطق کنترل را آموزش می‌دهد

• ارتباط بین فرمان و عملکرد را ملموس می‌کند

• پایه درک مدارهای پیچیده‌تر را می‌سازد

بسیاری از مفاهیم مهم مانند خودنگهدار، اینترلاک و توقف ایمن، بدون درک درست عملکرد شاسی قابل فهم نیستند.

افزایش عمر شاسی مدار فرمان – الکترو جین مولر

آیا با وجود اتوماسیون، شاسی مدار فرمان حذف می‌شود؟

سؤالی که این روزها زیاد پرسیده می‌شود این است که آیا با رشد اتوماسیون و کنترل هوشمند، شاسی مدار فرمان حذف خواهد شد؟

پاسخ کوتاه این است: خیر.

حتی در پیشرفته‌ترین سیستم‌های اتوماسیون:

• اپراتور باید امکان دخالت دستی داشته باشد

• شرایط اضطراری نیاز به واکنش فیزیکی دارد

• اعتماد به یک دکمه فیزیکی هنوز بالاست

به همین دلیل، شاسی مدار فرمان همچنان جایگاه خود را حفظ کرده و فقط هوشمندتر و یکپارچه‌تر شده است.

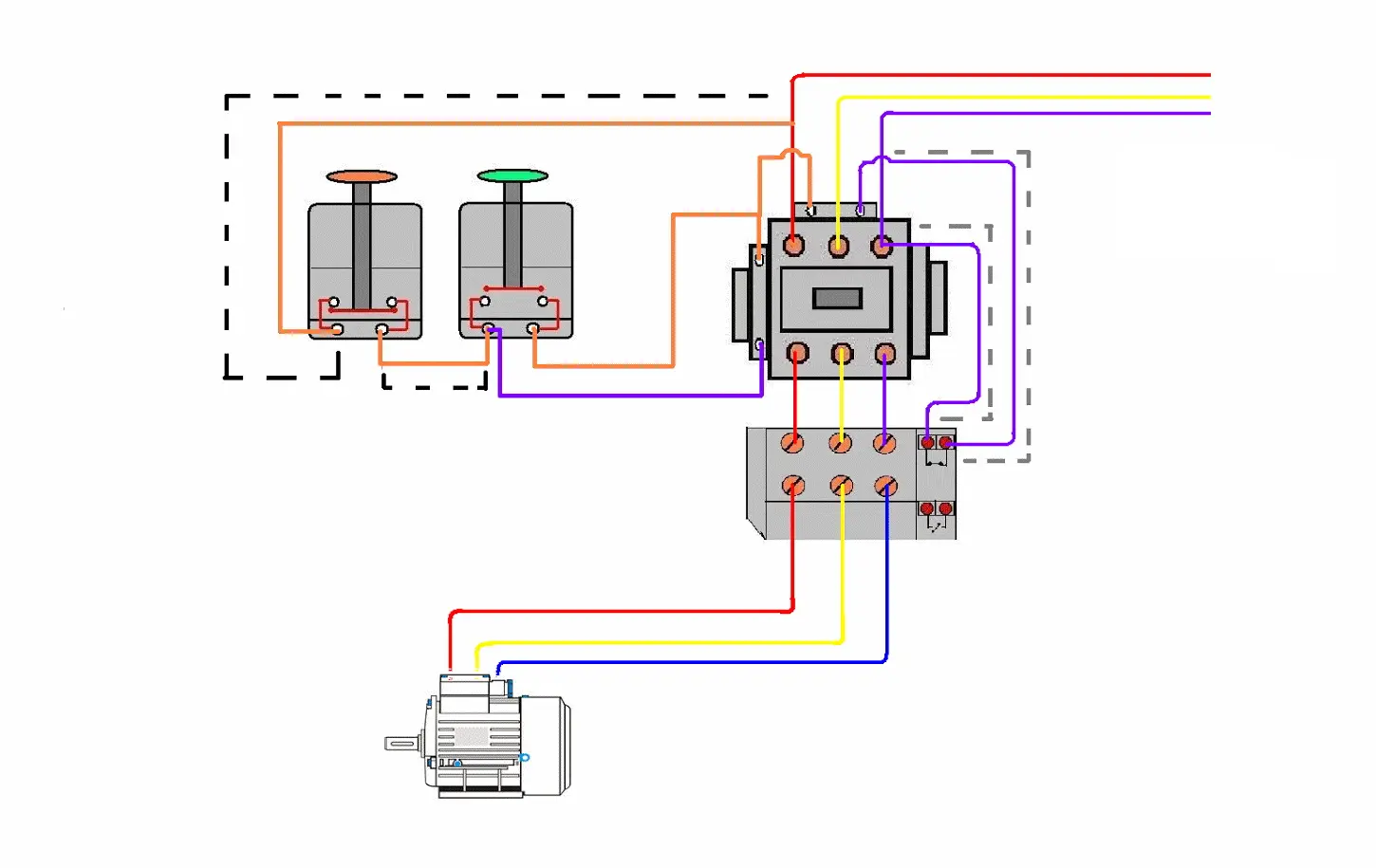

نکات طلایی برای افزایش عمر شاسی مدار فرمان

برای افزایش طول عمر شاسی‌ها در محیط صنعتی، رعایت چند نکته ساده اما مهم کافی است:

• استفاده از شاسی مناسب با شرایط محیطی

• جلوگیری از نفوذ گردوغبار و رطوبت

• نصب صحیح و بدون تنش مکانیکی

• بازبینی دوره‌ای در تابلو برق

این اقدامات کوچک می‌توانند از خرابی‌های پرهزینه جلوگیری کنند.

سوالات متداول :

آیا می‌توان شاسی مدار فرمان را مستقیماً به موتور وصل کرد؟

خیر. شاسی برای مدار فرمان طراحی شده و نباید جریان بالا را تحمل کند.

چرا شاسی استپ معمولاً NC است؟

برای افزایش ایمنی؛ در صورت قطع سیم یا خرابی، مدار به‌طور خودکار متوقف می‌شود.

شاسی چراغ‌دار چه مزیتی دارد؟

امکان مشاهده وضعیت سیستم بدون نیاز به ابزار اندازه‌گیری را فراهم می‌کند.

تفاوت شاسی اضطراری با استپ معمولی چیست؟

شاسی اضطراری قفل‌شونده و مخصوص شرایط خطر است، در حالی که استپ معمولی برای کنترل روزمره استفاده می‌شود.
