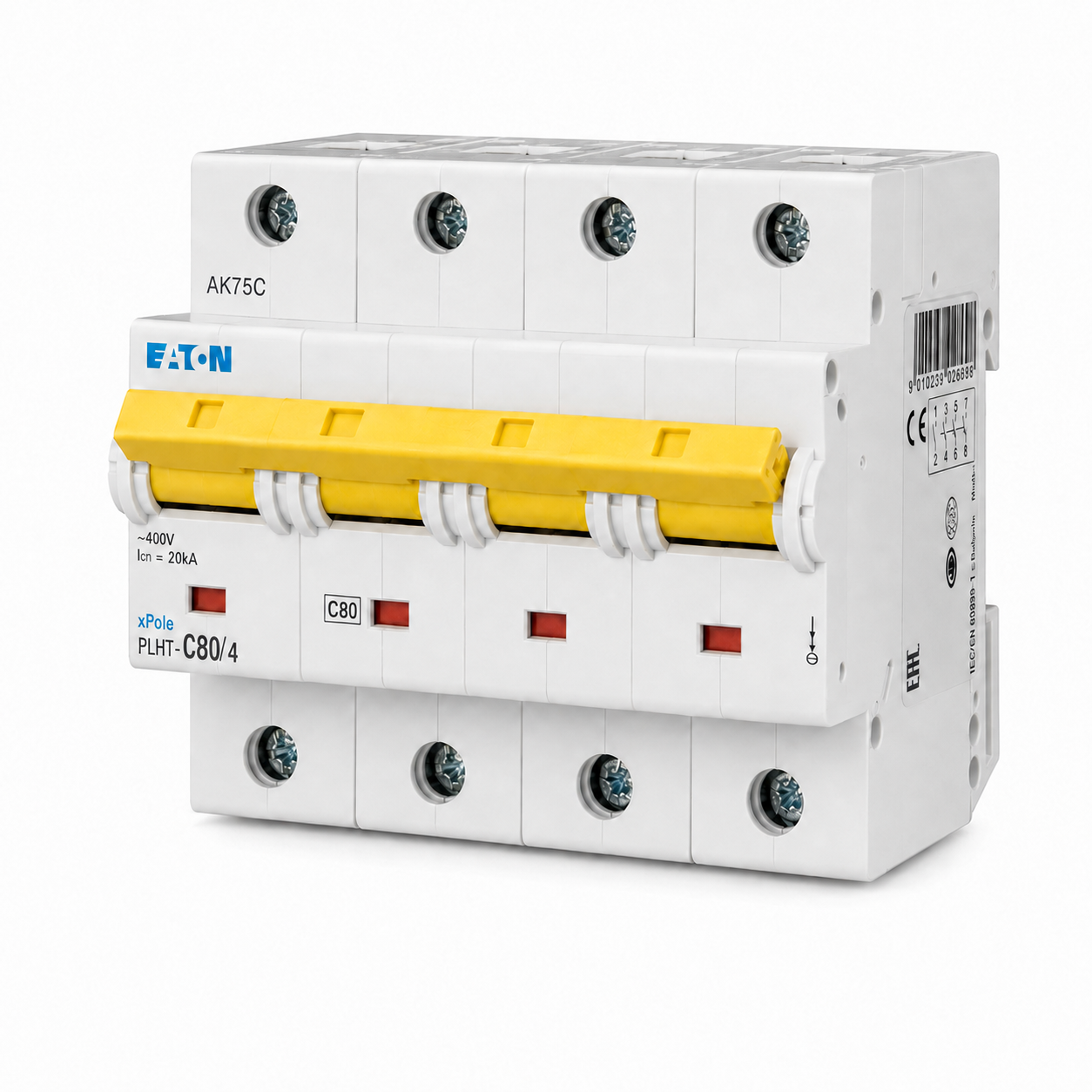

کلید مینیاتوری PLHT-C80/4 یک کلید حفاظتی قدرتمند از برند Eaton Moeller است که با جریان نامی ۸۰ آمپر، چهار پل و منحنی قطع C برای حفاظت مدارهای الکتریکی سهفاز و سیستمهای توزیع برق طراحی شده است. این مدل از سری xPole PLHT ایتون بوده و به دلیل ساختار چهارپل، قدرت قطع بالا و عملکرد مطمئن، در تابلوهای برق صنعتی و پروژههای توزیع انرژی کاربرد دارد.
کلید مینیاتوری PLHT-C80/4 ایتون برای کاربرانی که به دنبال یک کلید مینیاتوری ۸۰ آمپر چهار فاز ایتون هستند، گزینهای تخصصی محسوب میشود. این تجهیز وظیفه دارد در شرایط اضافهبار و اتصال کوتاه، مدار را قطع کرده و از کابلها، تجهیزات و بخشهای مختلف شبکه برق محافظت کند.
کلید مینیاتوری PLHT-C80/4 چیست؟
کلید مینیاتوری PLHT-C80/4 یک MCB چهارپل از سری xPole PLHT برند Eaton است که برای حفاظت مدارهای الکتریکی در برابر جریانهای غیرمجاز استفاده میشود. این کلید دارای چهار مسیر حفاظتی بوده و برای مدارهایی که نیاز به قطع همزمان چند مسیر دارند، طراحی شده است.
ساختار چهارپل این مدل باعث میشود علاوه بر سه فاز، امکان مدیریت مسیر نول نیز در طراحیهای مناسب فراهم شود. البته انتخاب دقیق مدل باید بر اساس نوع شبکه و نقشه الکتریکی پروژه انجام شود.
کلید مینیاتوری ۸۰ آمپر چهارپل ایتون
عبارت ۸۰ آمپر چهارپل ایتون نشاندهنده سه ویژگی اصلی این محصول است:
- جریان نامی ۸۰ آمپر
- چهار پل بودن کلید
- برند Eaton Moeller
جریان ۸۰ آمپر نشان میدهد که این MCB برای مدارهایی با جریان طراحی متناسب با این مقدار انتخاب میشود. چهارپل بودن نیز آن را برای کاربردهایی که نیاز به حفاظت چند مسیر دارند، مناسب میکند.
سری xPole PLHT ایتون
سری PLHT یکی از خانوادههای کلیدهای مینیاتوری Eaton است که برای کاربردهای حرفهایتر نسبت به سریهای عمومی طراحی شده است. این سری معمولاً با قدرت قطع بالا، عملکرد دقیق و قابلیت استفاده در تابلوهای صنعتی شناخته میشود.
مشخصات فنی کلید PLHT-C80/4
بررسی مشخصات فنی قبل از خرید کلید مینیاتوری اهمیت زیادی دارد. پارامترهایی مانند جریان نامی، تعداد پل، منحنی قطع، قدرت قطع و ولتاژ کاری تعیین میکنند که محصول برای چه مداری مناسب است.
جریان نامی ۸۰ آمپر
کلید مینیاتوری PLHT-C80/4 دارای جریان نامی 80A است. این مقدار مشخص میکند که کلید برای حفاظت مدارهایی انتخاب میشود که جریان کاری آنها با این سطح هماهنگ باشد.
انتخاب صحیح آمپراژ کلید
انتخاب کلید ۸۰ آمپر نباید فقط بر اساس توان مصرفکننده انجام شود. عواملی مانند:
- سطح مقطع کابل
- طول مسیر سیمکشی
- دمای محیط
- روش نصب
- جریان اتصال کوتاه احتمالی
باید قبل از انتخاب کلید بررسی شوند.
چهارپل بودن کلید PLHT-C80/4
یکی از ویژگیهای اصلی این مدل، ۴ پل بودن آن است. کلیدهای چهارپل در تابلوهایی استفاده میشوند که نیاز به کنترل و حفاظت همزمان چهار مسیر الکتریکی دارند.
تفاوت کلید چهارپل با سهپل
در کلید سهپل معمولاً سه مسیر فاز کنترل میشوند، اما کلید چهارپل یک مسیر اضافی نیز در اختیار سیستم قرار میدهد. این تفاوت در شبکههایی که قطع مسیر نول یا چهار مسیر مستقل اهمیت دارد، کاربردی است.
منحنی قطع C
PLHT-C80/4 دارای مشخصه C Curve است. منحنی C یکی از رایجترین مشخصهها در کلیدهای مینیاتوری است و برای مدارهایی استفاده میشود که ممکن است هنگام راهاندازی تجهیزات، جریان هجومی ایجاد کنند.
کاربرد منحنی C در کلید مینیاتوری
مدارهایی که دارای تجهیزاتی مانند موتور، ترانس یا بارهای القایی هستند، ممکن است در لحظه شروع به کار جریان بالاتری نسبت به حالت عادی داشته باشند. منحنی C باعث میشود کلید در برابر این جریانهای لحظهای عملکرد مناسبتری داشته باشد.
قدرت قطع کلید مینیاتوری PLHT-C80/4
یکی از مهمترین ویژگیهای کلیدهای مینیاتوری صنعتی، قدرت قطع آنها است. قدرت قطع مشخص میکند کلید در شرایط اتصال کوتاه تا چه میزان توانایی قطع جریان خطا را دارد.
قدرت قطع بالا در کاربردهای صنعتی
PLHT-C80/4 به دلیل قرار گرفتن در سری PLHT، برای کاربردهایی طراحی شده که نیاز به سطح حفاظتی بالاتر دارند. مقدار دقیق قدرت قطع باید بر اساس کد محصول و دیتاشیت سازنده بررسی شود.
قدرت قطع با جریان نامی متفاوت است؛ بنابراین عدد ۸۰ آمپر به معنی تحمل جریان اتصال کوتاه نیست، بلکه جریان کاری طراحیشده کلید را نشان میدهد.
کاربرد کلید مینیاتوری PLHT-C80/4 ایتون
کلید مینیاتوری ۸۰ آمپر چهارپل ایتون در کاربردهای مختلف صنعتی و تجاری استفاده میشود. انتخاب محل استفاده باید بر اساس طراحی سیستم برق انجام شود.
استفاده در تابلو برق صنعتی
در تابلوهای برق صنعتی، MCBها برای حفاظت خطوط خروجی، تجهیزات کنترلی و بخشهای مختلف توزیع برق مورد استفاده قرار میگیرند.
PLHT-C80/4 به دلیل جریان نامی بالا و ساختار چهارپل، برای تابلوهایی که نیاز به حفاظت چند مسیر دارند، قابل بررسی است.
استفاده در سیستمهای توزیع برق
در سیستمهای توزیع انرژی، هماهنگی بین کلیدهای حفاظتی اهمیت زیادی دارد. کلید باید با تجهیزات بالادست و پاییندست هماهنگ باشد تا در زمان خطا، بخش مناسب مدار قطع شود.
حفاظت در برابر اضافهبار
زمانی که جریان عبوری از مدار بیشتر از مقدار مجاز شود، مکانیزم حرارتی کلید فعال شده و مدار را قطع میکند.
حفاظت در برابر اتصال کوتاه
در اتصال کوتاه، جریان بسیار زیادی در زمان کوتاه ایجاد میشود. بخش مغناطیسی کلید برای تشخیص و قطع سریع این شرایط عمل میکند.
مزایای استفاده از کلید مینیاتوری PLHT-C80/4
انتخاب یک کلید حفاظتی مناسب تأثیر مستقیمی بر ایمنی و عملکرد تابلو برق دارد.
برند معتبر Eaton Moeller
ایتون یکی از برندهای شناختهشده در تجهیزات برق صنعتی است و محصولات سری xPole برای کاربردهای حفاظتی طراحی شدهاند.
عملکرد حفاظتی دقیق
PLHT-C80/4 با بهرهگیری از مکانیزمهای حفاظتی حرارتی و مغناطیسی، امکان محافظت مدار در برابر شرایط غیرعادی را فراهم میکند.
نصب آسان در تابلو
ساختار استاندارد این کلید باعث میشود در طراحی تابلوهای برق مدرن، نصب و جانمایی آن سادهتر باشد.
تفاوت PLHT-C80/4 با کلیدهای مینیاتوری معمولی
کلیدهای مینیاتوری از نظر جریان، قدرت قطع، تعداد پل و کلاس کاری با یکدیگر تفاوت دارند.
PLHT-C80/4 نسبت به بسیاری از مدلهای عمومی، برای کاربردهایی با نیاز حفاظتی بالاتر طراحی شده است.
تفاوت از نظر جریان
مدلهای معمولی ممکن است جریانهای پایینتری داشته باشند، در حالی که این مدل برای مدارهای ۸۰ آمپر طراحی شده است.
تفاوت از نظر تعداد پل
چهارپل بودن PLHT-C80/4 باعث میشود در مدارهایی که نیاز به کنترل چهار مسیر دارند، نسبت به مدلهای تکپل یا سهپل کاربرد متفاوتی داشته باشد.
نصب کلید مینیاتوری PLHT-C80/4
نصب این کلید باید توسط افراد متخصص و مطابق استانداردهای ایمنی انجام شود.
نکات مهم هنگام نصب
قبل از نصب باید موارد زیر بررسی شود:
- تطابق جریان کلید با مدار
- مناسب بودن کابلها
- بررسی جریان اتصال کوتاه
- بررسی فضای نصب در تابلو
- کنترل صحیح اتصالات
هماهنگی حفاظتی در مدار
در پروژههای حرفهای، فقط انتخاب یک کلید مناسب کافی نیست. هماهنگی میان کلیدهای حفاظتی مختلف باعث افزایش ایمنی و کاهش قطعهای غیرضروری میشود.
خرید کلید مینیاتوری PLHT-C80/4 ایتون
برای خرید کلید مینیاتوری PLHT-C80/4 ایتون باید علاوه بر قیمت، مشخصات فنی محصول بررسی شود. مواردی مانند:
- برند Eaton Moeller
- مدل PLHT-C80/4
- جریان ۸۰ آمپر
- چهارپل بودن
- منحنی C
از مهمترین موارد هنگام خرید هستند.
خرید محصول اصلی و تطبیق شماره فنی با کاتالوگ سازنده، از اشتباه در انتخاب مدل جلوگیری میکند.
مشخصات کلید مینیاتوری PLHT-C80/4 در یک نگاه
| مشخصه | مقدار |
|---|---|
| برند | Eaton Moeller |
| سری | xPole PLHT |
| مدل | PLHT-C80/4 |
| نوع تجهیز | MCB |
| جریان نامی | 80A |
| تعداد پل | 4 پل |
| منحنی قطع | C |
| کاربرد | حفاظت مدار در برابر اضافهبار و اتصال کوتاه |
| مناسب برای | تابلوهای صنعتی و توزیع برق |
جمعبندی کلید مینیاتوری PLHT-C80/4
کلید مینیاتوری PLHT-C80/4 ایتون یک MCB چهارپل با جریان نامی ۸۰ آمپر است که برای حفاظت مدارهای الکتریکی در کاربردهای صنعتی و تجاری طراحی شده است. ترکیب جریان بالا، ساختار چهارپل و منحنی C باعث شده این مدل برای پروژههایی که نیاز به حفاظت مطمئن دارند، مورد توجه قرار گیرد.
در زمان انتخاب این محصول باید علاوه بر عبارت کلید مینیاتوری ۸۰ آمپر چهار فاز ایتون، پارامترهایی مانند نوع شبکه، کابل، جریان اتصال کوتاه و هماهنگی حفاظتی نیز بررسی شوند.
