رله حفاظتی موتور

خرید

یکی از مهم‌ترین مراحل در طراحی یک سیستم مطمئن برای حفاظت از الکتروموتورهای صنعتی است. موتورهای الکتریکی در صنایع مختلف دائماً در معرض شرایطی مانند اضافه‌بار، قطع فاز، عدم تعادل جریان، افزایش دما، گیرپاژ مکانیکی و در برخی سیستم‌ها خطای زمین قرار دارند. ادامه کار موتور در چنین شرایطی می‌تواند باعث افزایش دمای سیم‌پیچ، کاهش عمر عایق، توقف خط تولید و حتی سوختن کامل موتور شود. به همین دلیل انتخاب یک رله حفاظتی متناسب با جریان نامی، نوع موتور، شرایط راه‌اندازی و سطح حفاظت مورد نیاز اهمیت زیادی دارد.

در زمان انتخاب رله محافظ موتور نباید فقط قیمت محصول را در نظر گرفت. محدوده تنظیم جریان، نوع تکنولوژی رله، کلاس تریپ، تعداد و نوع حفاظت‌ها، سازگاری با کنتاکتور، نحوه نصب، امکان ریست دستی یا اتوماتیک و برند سازنده همگی در انتخاب نهایی تأثیر دارند. در ادامه این راهنما، انواع رله حفاظت موتور، قیمت، برندهای مطرح، مزایا، کاربردها و معیارهای انتخاب مدل مناسب را بررسی می‌کنیم تا بتوانید متناسب با پروژه خود تصمیم دقیق‌تری بگیرید.

خرید رله حفاظتی موتور و راهنمای انتخاب مدل مناسب

خرید رله حفاظتی موتور باید بر اساس مشخصات واقعی الکتروموتور و شرایط کاری آن انجام شود. استفاده از یک رله با رنج جریان نامتناسب، حتی اگر از برند معتبری باشد، نمی‌تواند حفاظت مطمئنی ایجاد کند. بنابراین اولین مرحله، بررسی پلاک موتور و تعیین جریان نامی، ولتاژ، توان، نوع راه‌اندازی و شرایط بار است.

برای موتورهایی که در کاربردهای ساده و با بار نسبتاً یکنواخت کار می‌کنند ممکن است یک رله حرارتی استاندارد پاسخ‌گو باشد، اما در ماشین‌آلات حساس، خطوط تولید، پمپ‌های مهم، کمپرسورها و سیستم‌های اتوماسیون پیشرفته معمولاً استفاده از رله‌های الکترونیکی یا دیجیتال امکانات حفاظتی بیشتری در اختیار کاربر قرار می‌دهد.

رله حفاظتی موتور چیست؟

رله حفاظتی موتور یا Motor Protection Relay تجهیزی است که پارامترهای مرتبط با عملکرد موتور را کنترل می‌کند و در صورت تشخیص شرایط غیرعادی، فرمان هشدار یا قطع مدار را صادر می‌کند. بسته به نوع رله، پارامتر تحت کنترل می‌تواند جریان، وضعیت فازها، دمای موتور، عدم تعادل جریان، اضافه‌بار یا مجموعه‌ای از پارامترهای الکتریکی باشد.

رله حفاظتی معمولاً به‌تنهایی وسیله قطع قدرت نیست و فرمان تریپ را به کنتاکتور یا تجهیز قطع‌کننده مدار منتقل می‌کند. به همین دلیل هنگام طراحی مدار، هماهنگی میان رله حفاظتی، کنتاکتور، کلید حفاظتی و سایر تجهیزات اهمیت زیادی دارد.

تفاوت رله حفاظتی موتور با بی متال چیست؟

بی متال یا رله حرارتی یکی از ساده‌ترین انواع تجهیزات حفاظت اضافه‌بار موتور است. عملکرد آن بر پایه اثر حرارتی جریان و تغییر شکل عناصر بیمتالی انجام می‌شود. زمانی که جریان موتور برای مدت مشخصی از مقدار تنظیم‌شده بیشتر باشد، رله عمل کرده و مدار فرمان کنتاکتور را قطع می‌کند.

رله حفاظتی موتور مفهومی گسترده‌تر دارد. مدل‌های الکترونیکی و دیجیتال علاوه بر اضافه‌بار می‌توانند قابلیت‌هایی مانند تشخیص قطع فاز، عدم تعادل، خطای زمین یا مانیتورینگ دقیق‌تر جریان را نیز داشته باشند. بنابراین هر بی متال را می‌توان نوعی وسیله حفاظت موتور دانست، اما همه رله‌های حفاظت موتور الزاماً بی متال نیستند.

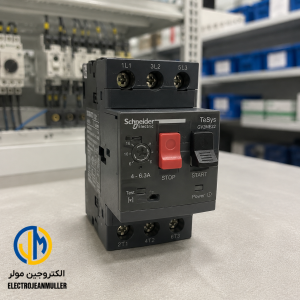

تفاوت رله حفاظتی موتور با کلید حرارتی چیست؟

کلید حرارتی یا Motor Protection Circuit Breaker علاوه بر امکان حفاظت اضافه‌بار، در ساختار خود قابلیت قطع مستقیم مدار قدرت را دارد و بسیاری از مدل‌ها برای حفاظت در برابر اتصال کوتاه نیز طراحی شده‌اند. در مقابل رله اضافه‌بار عموماً از طریق مدار فرمان باعث قطع کنتاکتور می‌شود.

به همین دلیل انتخاب بین کلید حرارتی، رله حفاظتی و ترکیب کنتاکتور با رله اضافه‌بار باید بر اساس ساختار مدار و سطح حفاظت مورد نیاز انجام شود.

هنگام خرید رله محافظ موتور چه مشخصاتی مهم است؟

پیش از خرید رله محافظ موتور باید مشخصات پلاک موتور و همچنین شرایط عملیاتی سیستم بررسی شود. دو موتور با توان مشابه ممکن است به دلیل تفاوت در جریان، روش راه‌اندازی یا نوع بار مکانیکی به رله‌های متفاوتی نیاز داشته باشند.

انتخاب صحیح باعث می‌شود رله در شرایط عادی بدون تریپ ناخواسته کار کند و در زمان ایجاد خطای واقعی نیز پیش از آسیب جدی موتور وارد عمل شود.

محدوده تنظیم جریان رله

مهم‌ترین پارامتر در انتخاب بسیاری از رله‌های اضافه‌بار، محدوده تنظیم جریان است. جریان نامی موتور باید داخل محدوده قابل تنظیم رله قرار داشته باشد. انتخاب رله صرفاً بر اساس کیلووات موتور روش دقیقی نیست؛ جریان درج‌شده روی پلاک موتور و شرایط بهره‌برداری معیار مهم‌تری محسوب می‌شوند.

کلاس تریپ رله حفاظتی

Trip Class یا کلاس قطع مشخص می‌کند رله در شرایط اضافه‌بار مشخص با چه منحنی زمانی عمل کند. موتورهایی با استارت معمولی و موتورهایی که زمان راه‌اندازی طولانی دارند ممکن است به کلاس‌های متفاوتی نیاز داشته باشند. بنابراین انتخاب کلاس تریپ باید با مشخصات راه‌اندازی موتور هماهنگ باشد.

قیمت رله حفاظتی موتور و عوامل موثر بر آن

قیمت رله حفاظتی موتور به یک عامل محدود نمی‌شود. برند سازنده، محدوده جریان، حرارتی یا الکترونیکی بودن رله، سطح حفاظت، امکانات تنظیم، نوع نصب، قابلیت ارتباطی و سری محصول می‌توانند باعث اختلاف قابل توجه قیمت بین دو مدل شوند.

به همین دلیل مقایسه قیمت رله حفاظتی موتور بدون مقایسه مشخصات فنی ممکن است گمراه‌کننده باشد. دو محصول که از نظر ظاهری مشابه هستند شاید از نظر تعداد حفاظت‌ها، دقت عملکرد یا قابلیت تنظیم تفاوت زیادی داشته باشند.

عوامل موثر بر قیمت رله حفاظتی موتور

در بازار تجهیزات برق صنعتی، مدل‌های ساده حرارتی معمولاً ساختار اقتصادی‌تری دارند و رله‌های الکترونیکی و دیجیتال با افزایش امکانات حفاظتی در رده قیمتی بالاتری قرار می‌گیرند. با این حال انتخاب محصول ارزان‌تر همیشه به معنای کاهش هزینه نهایی پروژه نیست.

در کاربردهای حساس، هزینه خرابی موتور، توقف تولید یا تعمیر تجهیزات می‌تواند بسیار بیشتر از اختلاف قیمت میان دو رله حفاظتی باشد.

برند و کشور سازنده

برند، کیفیت ساخت، استانداردها، دسترسی به لوازم جانبی و قابلیت هماهنگی رله با سایر اجزای سیستم از عوامل تأثیرگذار بر قیمت هستند. برندهایی مانند زیمنس، اشنایدر و ایتون خانواده‌های مختلفی از تجهیزات حفاظت موتور و رله‌های اضافه‌بار را برای کاربردهای صنعتی عرضه می‌کنند.

رله حرارتی یا الکترونیکی

رله‌های حرارتی ساختار ساده‌تری دارند، در حالی که رله‌های الکترونیکی از سیستم اندازه‌گیری و پردازش الکترونیکی برای پایش جریان استفاده می‌کنند. مدل‌های الکترونیکی معمولاً دامنه تنظیم و امکانات حفاظتی بیشتری ارائه می‌دهند و در نتیجه قیمت آن‌ها می‌تواند بالاتر باشد.

چرا استعلام قیمت روز رله حفاظتی موتور مهم است؟

قیمت تجهیزات برق صنعتی وارداتی می‌تواند تحت تأثیر نرخ ارز، موجودی بازار، سری تولید و شرایط واردات تغییر کند. همچنین اختلاف کد فنی در یک خانواده محصول ممکن است باعث تغییر مشخصات و قیمت شود.

به همین دلیل برای دریافت قیمت رله حفاظتی موتور بهتر است کد فنی، رنج جریان و مشخصات دقیق مورد نیاز خود را مشخص کنید و سپس قیمت همان مدل را استعلام بگیرید.

عامل مؤثر	تأثیر بر انتخاب و قیمت
محدوده جریان	باید متناسب با جریان نامی موتور باشد
نوع رله	حرارتی، الکترونیکی یا دیجیتال
کلاس تریپ	متناسب با مدت و شرایط راه‌اندازی
امکانات حفاظتی	اضافه‌بار، قطع فاز، عدم تعادل، خطای زمین و سایر حفاظت‌ها
برند	مؤثر بر کیفیت، سازگاری، خدمات و قیمت
نوع نصب	نصب مستقیم روی کنتاکتور یا نصب مستقل
قابلیت تنظیم	هرچه امکانات تنظیم و مانیتورینگ بیشتر باشد، ساختار رله پیشرفته‌تر است

مقایسه انواع رله حفاظتی موتور

برای انتخاب درست، باید انواع رله حفاظت موتور را از نظر ساختار و سطح حفاظت مقایسه کرد. انتخاب میان رله حرارتی، رله اضافه‌بار الکترونیکی و رله دیجیتال به اهمیت موتور، نوع پروژه و سطح مانیتورینگ مورد نیاز بستگی دارد.

در پروژه‌های ساده، هدف ممکن است فقط جلوگیری از آسیب ناشی از اضافه‌بار باشد؛ در حالی که در یک خط تولید مهم، کاربر نیاز دارد علت خطا را نیز تشخیص دهد و اطلاعات بیشتری درباره شرایط موتور داشته باشد.

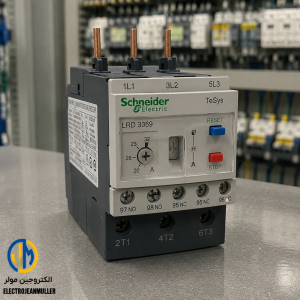

رله حرارتی یا بی متال موتور

رله حرارتی یکی از رایج‌ترین تجهیزات مورد استفاده در مدارهای کنتاکتوری موتور است. این رله معمولاً بعد از کنتاکتور قرار گرفته و بر اساس جریان عبوری و اثر حرارتی آن عمل می‌کند.

سادگی، شناخته‌شده بودن، نصب آسان و تنوع رنج جریان از دلایل استفاده گسترده از بی متال در تابلوهای برق صنعتی است.

رله حرارتی برای چه کاربردی مناسب است؟

بی متال برای موتورهایی که نیاز اصلی آن‌ها حفاظت اضافه‌بار است گزینه متداولی محسوب می‌شود. در مدارهای راه‌اندازی مستقیم، برخی مدارهای ستاره مثلث و بسیاری از تابلوهای کنترل موتور می‌توان از رله حرارتی مناسب استفاده کرد؛ البته طراحی نهایی باید بر اساس مدار و مشخصات تجهیزات انجام شود.

رله اضافه بار الکترونیکی موتور

رله اضافه‌بار الکترونیکی از سیستم‌های اندازه‌گیری الکترونیکی برای بررسی جریان موتور استفاده می‌کند. این طراحی می‌تواند امکان تنظیم دقیق‌تر و در برخی مدل‌ها دامنه جریان وسیع‌تر، کلاس‌های تریپ قابل انتخاب و حفاظت‌های تکمیلی را فراهم کند.

برای موتورهای مهم‌تر یا کاربردهایی که شرایط راه‌اندازی متغیر دارند، رله الکترونیکی می‌تواند انتخاب مناسب‌تری نسبت به یک بی متال ساده باشد.

مزیت رله الکترونیکی نسبت به بی متال

یکی از مهم‌ترین تفاوت‌ها، نحوه اندازه‌گیری و پردازش شرایط اضافه‌بار است. در مدل‌های الکترونیکی می‌توان امکاناتی مانند تنظیم کلاس تریپ، تشخیص بهتر عدم تعادل فاز یا خطای زمین را بسته به مدل مشاهده کرد.

به عنوان مثال، زیمنس در خانواده SIRIUS رله‌های حرارتی سری 3RU و رله‌های الکترونیکی سری 3RB را برای حفاظت اضافه‌بار موتور عرضه می‌کند.

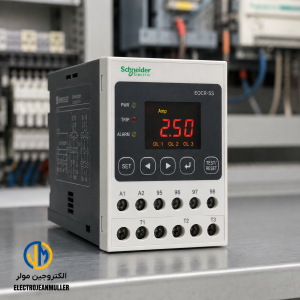

رله حفاظت موتور دیجیتال و هوشمند

رله حفاظت موتور دیجیتال برای پروژه‌هایی طراحی می‌شود که علاوه بر حفاظت، به مانیتورینگ و تشخیص دقیق‌تر خطا نیاز دارند. بسته به برند و مدل، این تجهیزات می‌توانند پارامترهای مختلف موتور را اندازه‌گیری کرده، وضعیت خطا را نمایش دهند و امکانات بیشتری برای مدیریت موتور فراهم کنند.

در خطوط تولید، پمپ‌های حساس، کمپرسورها، ماشین‌آلات مهم و تابلوهای MCC پیشرفته، استفاده از چنین تجهیزاتی می‌تواند به تشخیص سریع‌تر علت توقف کمک کند.

رله دیجیتال موتور برای چه پروژه‌هایی مناسب است؟

هرچه توقف موتور هزینه بیشتری برای مجموعه ایجاد کند، ارزش استفاده از سیستم حفاظت و مانیتورینگ پیشرفته بیشتر می‌شود. بنابراین رله‌های دیجیتال بیشتر در پروژه‌هایی استفاده می‌شوند که قابلیت اطمینان، تشخیص خطا و مدیریت وضعیت موتور اهمیت بالایی دارد.

نوع رله	سطح حفاظت	مزیت اصلی	کاربرد متداول
رله حرارتی یا بی متال	پایه	سادگی و سهولت استفاده	موتورهای عمومی و تابلوهای ساده
رله اضافه‌بار الکترونیکی	متوسط تا پیشرفته	تنظیم و اندازه‌گیری دقیق‌تر	ماشین‌آلات و موتورهای صنعتی مهم
رله حفاظت موتور دیجیتال	پیشرفته	مانیتورینگ و تشخیص خطا	MCC، خطوط تولید و فرآیندهای حساس
رله ترمیستور موتور	حفاظت دمایی	پایش مستقیم سنسور دمای موتور	موتورهای مجهز به PTC و کاربردهای حرارتی حساس

برند رله حفاظتی موتور؛ زیمنس، اشنایدر یا ایتون؟

برند رله حفاظتی موتور زمانی اهمیت پیدا می‌کند که بخواهیم علاوه بر عملکرد خود رله، هماهنگی آن با کنتاکتور، تجهیزات تابلو، لوازم جانبی و ساختار کلی سیستم را در نظر بگیریم.

انتخاب برند نباید فقط بر اساس شهرت انجام شود. ابتدا باید مشخصات فنی مورد نیاز تعیین شده و سپس خانواده محصولی که این مشخصات را پوشش می‌دهد انتخاب شود.

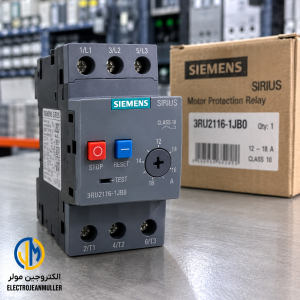

رله حفاظتی موتور زیمنس

زیمنس در خانواده SIRIUS تجهیزات مختلفی برای حفاظت و راه‌اندازی موتور عرضه می‌کند. سری‌های 3RU به‌عنوان رله‌های اضافه‌بار حرارتی و خانواده‌های 3RB به‌عنوان رله‌های اضافه‌بار الکترونیکی شناخته می‌شوند.

در مستندات رسمی زیمنس، رله‌های 3RU و 3RB برای حفاظت وابسته به جریان در برابر شرایطی مانند اضافه‌بار و قطع فاز معرفی شده‌اند. برخی مدل‌های 3RB قابلیت‌های بیشتری مانند کلاس‌های تریپ قابل انتخاب یا تشخیص خطای زمین دارند.

خرید رله حفاظتی موتور زیمنس

برای خرید رله حفاظتی موتور زیمنس باید کد فنی، جریان موتور، سایز کنتاکتور و نوع نصب مشخص باشد. در خانواده 3RB و 3RU مدل‌های مختلفی وجود دارد و مشابه بودن ظاهر محصول به معنای یکسان بودن محدوده جریان یا قابلیت‌های آن نیست.

رله حفاظتی موتور اشنایدر

اشنایدر الکتریک نیز خانواده‌های مختلفی برای حفاظت موتور عرضه می‌کند. سری TeSys LRD از رله‌های حرارتی شناخته‌شده این برند است و در کنار کنتاکتورهای سازگار TeSys مورد استفاده قرار می‌گیرد.

همچنین خانواده LR9 شامل مدل‌های الکترونیکی حفاظت اضافه‌بار موتور است. در مستندات رسمی اشنایدر برخی مدل‌های LR9D با عنوان Electronic Thermal Overload Relay برای Motor Protection معرفی شده‌اند.

خرید رله حفاظتی موتور اشنایدر

برای انتخاب رله اشنایدر باید علاوه بر جریان موتور، سازگاری رله با کنتاکتور و سری تجهیزات موجود در تابلو بررسی شود. در پروژه‌هایی که کنتاکتورهای TeSys استفاده شده‌اند، انتخاب رله هماهنگ از همان خانواده می‌تواند طراحی و نصب را ساده‌تر کند.

رله حفاظتی موتور ایتون

ایتون نیز در خانواده Moeller رله‌های حفاظت موتور و اضافه‌بار مختلفی تولید می‌کند. خانواده Z شامل رله‌های بیمتالی و ZEB شامل مدل‌های الکترونیکی پیشرفته‌تر است.

در اطلاعات رسمی Eaton، سری ZEB به‌عنوان Electronic Motor Protection Relay معرفی شده و بسته به مدل امکاناتی مانند کلاس تریپ قابل تنظیم، حساسیت نسبت به قطع فاز و برخی حفاظت‌های تکمیلی ارائه می‌دهد.

انتخاب رله موتور ایتون

در انتخاب رله ایتون نیز باید جریان نامی، نوع کنتاکتور، شرایط نصب و سطح حفاظت مدنظر قرار گیرد. قبل از سفارش، تطبیق کد فنی رله با تجهیزات موجود در تابلو ضروری است.

مزایای رله حفاظتی موتور در تابلو برق

مزایای رله حفاظتی موتور تنها به قطع موتور هنگام اضافه‌بار محدود نمی‌شود. هدف اصلی سیستم حفاظت این است که شرایط غیرعادی را پیش از تبدیل شدن به خرابی پرهزینه شناسایی کرده و از ادامه کار موتور در وضعیت خطرناک جلوگیری کند.

هرچه موتور از نظر توان، قیمت یا نقش آن در فرآیند تولید مهم‌تر باشد، طراحی صحیح سیستم حفاظت اهمیت بیشتری پیدا می‌کند.

کاهش احتمال آسیب الکتروموتور

ادامه کار موتور تحت اضافه‌بار می‌تواند باعث افزایش حرارت سیم‌پیچ و کاهش عمر عایق شود. رله مناسب با تشخیص این شرایط، فرمان قطع را صادر می‌کند تا موتور پیش از رسیدن به وضعیت بحرانی از مدار خارج شود.

این موضوع به‌خصوص در موتورهایی که به‌صورت مداوم کار می‌کنند یا تحت بار مکانیکی قرار دارند اهمیت دارد.

جلوگیری از ادامه کار در شرایط غیرعادی

در مدل‌های پیشرفته‌تر، حفاظت تنها به اضافه‌بار محدود نمی‌شود و بسته به محصول می‌توان شرایط دیگری مانند قطع فاز، عدم تعادل جریان یا خطای زمین را نیز پایش کرد. این قابلیت‌ها می‌توانند سطح حفاظت سیستم را افزایش دهند.

افزایش ایمنی و قابلیت اطمینان سیستم

رله حفاظتی مناسب به اپراتور کمک می‌کند خطا پیش از تبدیل شدن به خرابی جدی کنترل شود. در برخی مدل‌ها نمایش وضعیت تریپ و تشخیص نوع خطا، عیب‌یابی را نیز سریع‌تر می‌کند.

در خطوط تولید، کاهش زمان عیب‌یابی می‌تواند به اندازه حفاظت خود موتور اهمیت داشته باشد.

کاهش توقف ناخواسته خط تولید

انتخاب رله‌ای که با شرایط استارت و بار موتور هماهنگ نیست ممکن است باعث تریپ بی‌مورد شود. از طرف دیگر، تنظیم بیش از حد بالا نیز می‌تواند حفاظت مؤثر را کاهش دهد. بنابراین تنظیم صحیح رله بخش مهمی از قابلیت اطمینان سیستم است.

کاربرد رله حفاظتی موتور در صنایع مختلف

کاربرد رله حفاظتی موتور تقریباً در هر سیستمی که الکتروموتور نقش مهمی دارد دیده می‌شود. از یک پمپ کوچک تا موتورهای خطوط تولید و تجهیزات فرآیندی، حفاظت صحیح می‌تواند از توقف و هزینه تعمیرات جلوگیری کند.

نوع رله مورد استفاده در هر پروژه بر اساس توان موتور، شرایط بار، اهمیت فرآیند و نوع سیستم کنترل تعیین می‌شود.

رله حفاظتی موتور برای پمپ و فن

پمپ‌ها و فن‌ها از متداول‌ترین بارهای موتوری در صنایع و تأسیسات هستند. اضافه‌بار مکانیکی، اختلال شبکه و مشکلات فاز می‌توانند عملکرد موتور این تجهیزات را تحت تأثیر قرار دهند.

انتخاب رله مناسب برای این سیستم‌ها باید با توجه به جریان موتور، نوع راه‌اندازی و شرایط کاری انجام شود.

کاربرد در سیستم‌های تهویه و تأسیسات

در سیستم‌های HVAC، هواکش‌ها، فن‌های صنعتی، برج‌های خنک‌کننده و پمپ‌های تأسیساتی، حفاظت موتور به حفظ پایداری سیستم و جلوگیری از توقف تجهیزات کمک می‌کند.

رله حفاظت موتور کمپرسور و ماشین‌آلات صنعتی

کمپرسورها، نوار نقاله‌ها، میکسرها، دستگاه‌های تولیدی و ماشین‌آلات دارای بار مکانیکی متغیر به حفاظت دقیق نیاز دارند. در این کاربردها احتمال افزایش جریان به دلیل مشکلات مکانیکی یا اضافه‌بار وجود دارد.

برای ماشین‌آلات مهم می‌توان از رله‌های الکترونیکی یا دیجیتال با قابلیت تشخیص بهتر شرایط خطا استفاده کرد.

کاربرد رله موتور در تابلو MCC

تابلو Motor Control Center یا MCC مجموعه‌ای از تجهیزات کنترل و حفاظت موتورهای مختلف را در یک سیستم متمرکز قرار می‌دهد. در چنین تابلوهایی انتخاب هماهنگ کنتاکتور، رله حفاظتی، کلید و تجهیزات کنترلی اهمیت زیادی دارد.

در MCCهای پیشرفته، قابلیت مانیتورینگ و تشخیص خطا می‌تواند در نگهداری و تعمیرات مجموعه نقش مهمی داشته باشد.

نحوه انتخاب رله حفاظتی موتور بر اساس جریان و توان

انتخاب رله حفاظتی موتور باید از اطلاعات پلاک الکتروموتور شروع شود. توان موتور اطلاعات اولیه مفیدی ارائه می‌دهد، اما برای تنظیم و انتخاب رله اضافه‌بار باید جریان نامی واقعی موتور و شرایط کاری نیز بررسی شود.

در طراحی حرفه‌ای، عواملی مانند ولتاژ، روش راه‌اندازی، زمان استارت، تعداد استارت در ساعت، دمای محیط و نوع بار نیز بررسی می‌شوند.

انتخاب رله حفاظتی بر اساس جریان موتور

محدوده جریان قابل تنظیم رله باید جریان نامی موتور را پوشش دهد. بهتر است موتور در محدوده مناسب رله قرار گیرد و انتخاب به شکلی انجام نشود که جریان نامی دقیقاً خارج از دامنه تنظیم باشد.

پس از نصب نیز تنظیم جریان باید طبق اطلاعات موتور، دستورالعمل سازنده رله و طراحی مدار انجام شود.

آیا انتخاب رله فقط بر اساس کیلووات درست است؟

خیر. توان موتور می‌تواند برای تخمین اولیه مفید باشد، اما جریان نامی موتور به ولتاژ، راندمان، ضریب توان و مشخصات طراحی موتور نیز وابسته است. به همین دلیل پلاک موتور منبع اصلی اطلاعات انتخاب رله محسوب می‌شود.

انتخاب کلاس تریپ رله اضافه بار

کلاس تریپ باید متناسب با مدت‌زمان راه‌اندازی و ویژگی بار انتخاب شود. اگر موتور دارای استارت سنگین یا زمان شتاب‌گیری طولانی باشد، انتخاب رله نامتناسب ممکن است در هنگام استارت عادی تریپ کند.

رله‌های الکترونیکی پیشرفته معمولاً انعطاف بیشتری در انتخاب کلاس تریپ ایجاد می‌کنند.

توجه به قطع فاز و عدم تعادل جریان

قطع یک فاز یا عدم تعادل شدید میان فازها می‌تواند برای موتور سه فاز خطرناک باشد. هنگام خرید باید بررسی شود مدل مورد نظر دقیقاً چه حفاظت‌هایی را پشتیبانی می‌کند، زیرا امکانات تمام رله‌ها یکسان نیست.

مقایسه رله حفاظتی موتور با بی متال و کلید حرارتی

مقایسه رله حفاظتی موتور با بی متال و کلید حرارتی یکی از سوالات رایج هنگام طراحی مدار موتور است. این تجهیزات در برخی وظایف هم‌پوشانی دارند، اما از نظر ساختار و سطح عملکرد یکسان نیستند.

بنابراین نمی‌توان بدون بررسی مدار گفت یکی همیشه جایگزین دیگری است. در بسیاری از مدارهای صنعتی، چند تجهیز حفاظتی در کنار یکدیگر استفاده می‌شوند.

تفاوت رله اضافه بار با کلید حرارتی

رله اضافه‌بار معمولاً در کنار کنتاکتور استفاده شده و با ایجاد تغییر در کنتاکت کمکی، باعث قطع مدار فرمان می‌شود. کلید حرارتی در مسیر قدرت قرار می‌گیرد و قابلیت قطع مستقیم مدار را دارد.

از طرف دیگر، رله اضافه‌بار نباید به‌طور خودکار جایگزین حفاظت اتصال کوتاه در نظر گرفته شود و طراحی مدار باید حفاظت‌های لازم را به‌صورت کامل پوشش دهد.

چه زمانی بی متال انتخاب کنیم؟

برای مدارهای ساده‌ای که حفاظت اصلی مورد نیاز آن‌ها اضافه‌بار است، بی متال می‌تواند انتخاب اقتصادی و کاربردی باشد، به شرط آنکه رنج آن متناسب با جریان موتور انتخاب شود.

چه زمانی رله الکترونیکی انتخاب کنیم؟

اگر دقت بیشتر، دامنه تنظیم وسیع‌تر، کلاس تریپ قابل انتخاب یا حفاظت‌های تکمیلی اهمیت داشته باشد، رله اضافه‌بار الکترونیکی انتخاب مناسب‌تری است.

تجهیز	حفاظت اضافه‌بار	قطع مستقیم مدار قدرت	سطح امکانات	کاربرد
بی متال	دارد	معمولاً خیر	پایه	مدار کنتاکتوری استاندارد
رله اضافه‌بار الکترونیکی	دارد	معمولاً خیر	متوسط تا پیشرفته	موتورهای صنعتی
رله حفاظت موتور دیجیتال	دارد، بسته به مدل	معمولاً فرمان قطع صادر می‌کند	پیشرفته	سیستم‌های حساس و MCC
کلید حرارتی MPCB	دارد	دارد	حفاظتی و سوئیچینگ	حفاظت و قطع موتور

خرید رله حفاظتی موتور برای تجهیزات برق صنعتی

برای خرید رله حفاظتی موتور بهتر است ابتدا مشخصات فنی پروژه مشخص شود و سپس مدل مناسب میان برندها و سری‌های موجود انتخاب گردد. انتخاب صرفاً بر اساس ارزان‌ترین قیمت، بدون بررسی رنج جریان و عملکرد حفاظتی، می‌تواند هزینه تعمیرات و توقف سیستم را افزایش دهد.

در ELECTROJEANMULLER امکان بررسی تجهیزات برق صنعتی و اتوماسیون از برندهای معتبر وجود دارد و برای انتخاب محصول مناسب می‌توانید کد فنی یا مشخصات الکتروموتور مورد نظر خود را بررسی و قیمت مدل متناسب را استعلام کنید.

قبل از سفارش رله حفاظتی موتور چه اطلاعاتی آماده کنیم؟

برای انتخاب سریع‌تر و دقیق‌تر بهتر است اطلاعاتی مانند توان موتور، جریان نامی، ولتاژ، تک‌فاز یا سه‌فاز بودن، روش راه‌اندازی، مدل کنتاکتور و نوع حفاظت مورد نیاز مشخص باشد.

در صورتی که رله قرار است جایگزین محصول قدیمی شود، اعلام کد فنی کامل رله قبلی نیز می‌تواند فرآیند تطبیق محصول را ساده‌تر کند.

اهمیت کد فنی در سفارش رله

در یک خانواده از رله‌ها ممکن است ده‌ها کد با رنج جریان، کلاس تریپ، نوع ترمینال و امکانات متفاوت وجود داشته باشد. بنابراین سفارش صرفاً با نام برند یا نام سری کافی نیست و بهتر است کد فنی نهایی پیش از خرید تطبیق داده شود.

راهنمای نهایی انتخاب و خرید رله حفاظتی موتور

برای انتخاب بهترین رله حفاظتی موتور ابتدا جریان نامی و شرایط کاری الکتروموتور را مشخص کنید. سپس نوع حفاظت مورد نیاز، رله حرارتی یا الکترونیکی بودن، کلاس تریپ، سازگاری با کنتاکتور و برند مورد نظر را بررسی کنید. در پروژه‌های ساده، یک رله حرارتی استاندارد می‌تواند نیاز سیستم را پوشش دهد؛ اما برای موتورهای حساس یا خطوط تولید مهم، استفاده از رله‌های الکترونیکی و دیجیتال با امکانات حفاظتی بیشتر قابل بررسی است.

در نهایت، بهترین رله الزاماً گران‌ترین مدل بازار نیست؛ محصول مناسب مدلی است که با مشخصات الکتریکی موتور، نوع بار و سطح حفاظت پروژه تطابق داشته باشد. بررسی دقیق کد فنی و استعلام قیمت روز پیش از سفارش، احتمال انتخاب اشتباه را کاهش می‌دهد.

سوالات متداول

رله حفاظتی موتور چیست؟

رله حفاظتی موتور تجهیزی برای پایش شرایط کاری الکتروموتور است که در صورت تشخیص شرایط غیرعادی مانند اضافه‌بار یا سایر خطاهای قابل تشخیص توسط مدل مورد استفاده، فرمان هشدار یا قطع مدار را صادر می‌کند.

قیمت رله حفاظتی موتور چقدر است؟

قیمت رله حفاظتی موتور به برند، رنج جریان، نوع حرارتی یا الکترونیکی، امکانات حفاظتی، کلاس تریپ و کد فنی بستگی دارد. به دلیل تغییر شرایط بازار تجهیزات صنعتی، برای قیمت دقیق باید مدل مورد نظر استعلام شود.

برای خرید رله حفاظتی موتور چه اطلاعاتی لازم است؟

جریان نامی موتور، توان، ولتاژ، تعداد فاز، روش راه‌اندازی، مدل کنتاکتور و سطح حفاظت مورد نیاز مهم‌ترین اطلاعات اولیه برای انتخاب رله هستند.

رله حفاظتی موتور زیمنس چه سری‌هایی دارد؟

در خانواده SIRIUS زیمنس، سری 3RU در گروه رله‌های اضافه‌بار حرارتی و سری‌های 3RB در گروه رله‌های اضافه‌بار الکترونیکی قرار می‌گیرند. مدل دقیق باید بر اساس جریان، سایز و مشخصات پروژه انتخاب شود.

رله حفاظتی موتور اشنایدر چه مدل‌هایی دارد؟

اشنایدر در خانواده TeSys محصولاتی مانند LRD برای حفاظت حرارتی اضافه‌بار و مدل‌های الکترونیکی LR9 را عرضه می‌کند. انتخاب مدل مناسب به جریان موتور و سازگاری با تجهیزات مدار بستگی دارد.

تفاوت رله حفاظتی موتور و بی متال چیست؟

بی متال یک نوع رله حرارتی برای حفاظت اضافه‌بار است، در حالی که عنوان رله حفاظتی موتور می‌تواند تجهیزات پیشرفته‌تر الکترونیکی یا دیجیتال با قابلیت‌های حفاظتی بیشتر را نیز شامل شود.

آیا رله اضافه بار از موتور در برابر اتصال کوتاه محافظت می‌کند؟

رله اضافه‌بار معمولی اساساً برای حفاظت اضافه‌بار طراحی شده و نباید جایگزین حفاظت اتصال کوتاه در نظر گرفته شود. برای حفاظت کامل مدار باید تجهیزات مناسب اتصال کوتاه نیز طبق طراحی استفاده شوند.

رله حفاظتی موتور سه فاز چگونه انتخاب می‌شود؟

ابتدا جریان نامی موتور سه فاز از روی پلاک بررسی می‌شود. سپس رله‌ای انتخاب می‌شود که محدوده تنظیم جریان آن مناسب موتور باشد و قابلیت‌های حفاظتی و کلاس تریپ آن نیز با شرایط راه‌اندازی و بار تطابق داشته باشد.

رله الکترونیکی بهتر است یا بی متال؟

پاسخ به نوع پروژه بستگی دارد. بی متال برای بسیاری از مدارهای استاندارد ساده و اقتصادی است، در حالی که رله الکترونیکی معمولاً امکان تنظیم دقیق‌تر و قابلیت‌های حفاظتی بیشتری ارائه می‌دهد.

بهترین برند رله حفاظتی موتور کدام است؟

زیمنس، اشنایدر و ایتون از برندهای مطرح تجهیزات حفاظت موتور هستند؛ اما بهترین انتخاب باید بر اساس کد فنی، جریان موتور، نوع کنتاکتور، سطح حفاظت و بودجه پروژه تعیین شود، نه صرفاً نام برند.

آیا می‌توان رله حفاظتی موتور را بر اساس توان موتور انتخاب کرد؟

توان موتور برای انتخاب اولیه مفید است، اما کافی نیست. جریان نامی درج‌شده روی پلاک، ولتاژ، نحوه راه‌اندازی و شرایط بار نیز باید بررسی شوند.

هنگام تعویض رله حفاظتی قدیمی چه نکاتی مهم است؟

کد فنی رله قبلی، محدوده جریان، نحوه نصب، مدل کنتاکتور، نوع ترمینال، کلاس تریپ و قابلیت‌های حفاظتی باید با محصول جایگزین مقایسه شوند تا از سازگاری کامل اطمینان حاصل شود.
