رله کنترل بار

خرید رله کنترل بار برای حفاظت الکتروموتورها و تجهیزات الکتریکی در برابر افزایش یا کاهش غیرعادی جریان، یکی از راهکارهای کاربردی در طراحی تابلوهای برق صنعتی و مدار فرمان است. رله کنترل بار با پایش جریان مصرفی موتور یا بار، وضعیت عملکرد تجهیز را بررسی می‌کند و در صورتی که جریان از محدوده تنظیم‌شده خارج شود، می‌تواند از طریق مدار فرمان باعث قطع کنتاکتور یا صدور هشدار شود.

در بسیاری از کاربردهای صنعتی، افزایش جریان می‌تواند ناشی از اضافه‌بار مکانیکی، گیر کردن محور، خرابی بلبرینگ، افزایش فشار روی پمپ، گرفتگی سیستم یا مشکلات دیگر باشد. از سوی دیگر، کاهش غیرعادی جریان نیز ممکن است نشانه بی‌باری، پارگی تسمه، خشک کار کردن پمپ یا جدا شدن بار از موتور باشد. به همین دلیل استفاده از یک رله مانیتورینگ جریان مناسب می‌تواند علاوه بر حفاظت موتور، اطلاعات مهمی درباره وضعیت واقعی بار در اختیار سیستم کنترل قرار دهد.

رله‌های کنترل بار در مدل‌های مختلف تک‌فاز و سه‌فاز، آنالوگ و دیجیتال و با رنج‌های جریان متفاوت عرضه می‌شوند. برخی مدل‌ها جریان را مستقیماً اندازه‌گیری می‌کنند و برخی برای رنج‌های بالاتر به ترانس جریان یا ساختار اندازه‌گیری متفاوت نیاز دارند. امکاناتی مانند تنظیم جریان، زمان تاخیر، Auto Reset، Manual Reset، کنترل Overcurrent و Undercurrent نیز بسته به مدل متفاوت هستند.

در این راهنمای تخصصی از الکتروجین مولر، تمام نکات مهم درباره خرید رله کنترل بار، قیمت، مقایسه با بی‌متال و کنترل فاز، برندهای معتبر، مزایا، کاربردها و روش انتخاب مدل مناسب را بررسی می‌کنیم.

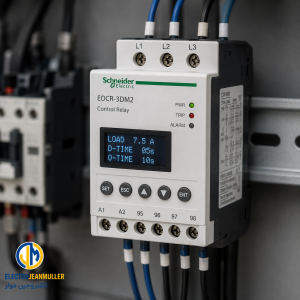

خرید رله کنترل بار؛ راهنمای انتخاب مدل مناسب

خرید رله کنترل بار باید بر اساس جریان واقعی مصرف‌کننده، نوع موتور، تک‌فاز یا سه‌فاز بودن شبکه و نوع حفاظتی که انتظار دارید انجام شود. صرف انتخاب یک مدل با رنج آمپری بزرگ‌تر به معنی حفاظت بهتر نیست؛ زیرا هرچه محدوده اندازه‌گیری با جریان واقعی موتور هماهنگ‌تر باشد، امکان تنظیم دقیق‌تر حفاظت نیز بیشتر خواهد شد.

پیش از خرید بهتر است پلاک موتور، جریان نامی، روش راه‌اندازی، نوع کنتاکتور و شرایط مکانیکی بار بررسی شوند.

رله کنترل بار چیست؟

رله کنترل بار نوعی تجهیز حفاظتی و مانیتورینگ است که مقدار جریان عبوری از موتور یا مصرف‌کننده را اندازه‌گیری و آن را با محدوده تنظیم‌شده مقایسه می‌کند.

اگر شرایط اندازه‌گیری‌شده از حد مجاز خارج شود و این وضعیت بیشتر از زمان تاخیر تعریف‌شده ادامه داشته باشد، رله خروجی خود را تغییر می‌دهد. این خروجی معمولاً در مدار فرمان کنتاکتور قرار می‌گیرد تا بار از مدار خارج شود.

رله کنترل بار چگونه کار می‌کند؟

در مدل‌های مختلف، جریان می‌تواند توسط مدار داخلی یا ترانس جریان اندازه‌گیری شود. مقدار اندازه‌گیری‌شده سپس با Set Point تعیین‌شده توسط کاربر مقایسه می‌شود.

اگر جریان از حد بالای تنظیم‌شده بیشتر شود، عملکرد Overcurrent فعال می‌شود. در برخی مدل‌ها امکان تشخیص Undercurrent نیز وجود دارد و کاهش جریان از حد مشخص می‌تواند باعث ایجاد فرمان شود.

چرا جریان موتور باید کنترل شود؟

جریان موتور ارتباط نزدیکی با میزان بار آن دارد. اگر بار مکانیکی افزایش پیدا کند، معمولاً جریان موتور نیز افزایش می‌یابد.

بنابراین پایش جریان می‌تواند یکی از روش‌های موثر برای تشخیص شرایط اضافه‌بار، قفل شدن محور یا عملکرد غیرعادی ماشین باشد.

خرید رله کنترل بار سه فاز

رله کنترل بار سه فاز برای موتور و مصرف‌کننده‌های سه‌فاز صنعتی کاربرد زیادی دارد.

در مدل‌های پیشرفته‌تر علاوه بر افزایش و کاهش جریان، ممکن است قابلیت‌هایی مانند تشخیص عدم تقارن جریان، قطع فاز یا وضعیت غیرعادی بار نیز وجود داشته باشد.

انتخاب رله کنترل بار بر اساس آمپر موتور

جریان نامی موتور از روی پلاک آن خوانده می‌شود. رنج تنظیم رله باید به‌گونه‌ای باشد که جریان واقعی موتور داخل محدوده قابل تنظیم محصول قرار گیرد.

برای مثال اگر موتور در شرایط عادی 12 آمپر مصرف می‌کند، رله‌ای انتخاب کنید که امکان تنظیم دقیق در اطراف این مقدار را داشته باشد.

رله کنترل بار 1 تا 60 آمپر

در بازار مدل‌هایی با محدوده‌های جریان مختلف دیده می‌شوند و برخی محصولات عمومی رنج نسبتاً گسترده‌ای مانند چند آمپر تا چند ده آمپر را پوشش می‌دهند.

اما باید مشخص شود اندازه‌گیری مستقیم انجام می‌شود یا برای بخشی از رنج به CT نیاز است.

خرید رله کنترل بار تک فاز

مدل‌های تک‌فاز نیز برای مصرف‌کننده‌ها و موتورهای تک‌فاز قابل استفاده هستند.

رله کنترل بار تک فاز برای پمپ

در پمپ تک‌فاز می‌توان از کنترل جریان برای تشخیص اضافه‌بار یا در طراحی مناسب، کاهش غیرعادی بار استفاده کرد.

برای حفاظت کامل پمپ باید شرایطی مانند خشک‌کار کردن، نوسانات برق و نوع موتور نیز بررسی شوند و ممکن است تجهیزات حفاظتی دیگری هم لازم باشند.

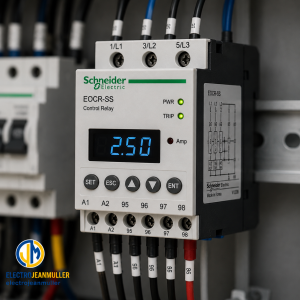

قیمت رله کنترل بار و عوامل موثر بر قیمت

قیمت رله کنترل بار به برند، رنج جریان، تک‌فاز یا سه‌فاز بودن، روش اندازه‌گیری، آنالوگ یا دیجیتال بودن و قابلیت‌های حفاظتی آن وابسته است.

به همین دلیل مقایسه قیمت دو محصول فقط زمانی منطقی است که عملکرد و مشخصات آن‌ها مشابه باشد.

قیمت رله کنترل بار سه فاز

مدل‌های سه‌فاز معمولاً ساختار اندازه‌گیری کامل‌تری نسبت به رله‌های ساده تک‌فاز دارند.

در محصولات پیشرفته امکان پایش هم‌زمان جریان سه فاز و تشخیص شرایط مختلف موتور وجود دارد.

رنج جریان و قیمت

هر رله برای یک محدوده جریان طراحی شده است. در برخی خانواده‌های صنعتی مدل‌های متفاوتی برای 1.6 تا 16 آمپر، 4 تا 40 آمپر، 8 تا 80 آمپر و رنج‌های دیگر عرضه می‌شوند.

بنابراین بهتر است ابتدا جریان موتور مشخص و سپس قیمت مدل متناسب استعلام شود.

مدل دیجیتال یا آنالوگ

رله‌های ساده ممکن است دارای ولوم‌های تنظیم جریان و زمان باشند، در حالی که مدل‌های دیجیتال می‌توانند نمایشگر و تنظیمات گسترده‌تری ارائه دهند.

قابلیت‌های بیشتر معمولاً روی قیمت نهایی تاثیر دارند.

چه عواملی قیمت رله کنترل بار را تعیین می‌کنند؟

قیمت فقط تابع جریان نیست و کیفیت و امکانات محصول نیز اهمیت دارند.

کنترل Overcurrent و Undercurrent

برخی رله‌ها فقط افزایش جریان را کنترل می‌کنند و برخی می‌توانند هم حد بالا و هم حد پایین جریان را پایش کنند.

قابلیت Undercurrent برای تشخیص برخی شرایط مانند بی‌باری یا خشک‌کار کردن پمپ مفید است.

زمان تاخیر قابل تنظیم

Delay باعث می‌شود افزایش کوتاه‌مدت جریان که ممکن است در زمان راه‌اندازی طبیعی باشد، فوراً باعث Trip نشود.

محدوده و دقت تنظیم زمان در مدل‌های مختلف متفاوت است.

نوع خروجی رله

تعداد و ظرفیت کنتاکت‌های خروجی نیز باید بررسی شود.

خروجی معمولاً برای استفاده در مدار فرمان طراحی شده و نباید بدون بررسی ظرفیت کنتاکت، بار اصلی موتور مستقیماً از آن عبور داده شود.

جدول عوامل موثر بر قیمت رله کنترل بار

عامل	تاثیر در قیمت و انتخاب
برند	کیفیت، فناوری و رنج محصولات
تک‌فاز یا سه‌فاز	متناسب با شبکه و بار
رنج جریان	محدوده قابل اندازه‌گیری
Overcurrent	حفاظت در برابر افزایش جریان
Undercurrent	تشخیص کاهش غیرعادی جریان
نمایشگر	در مدل‌های دیجیتال
زمان تاخیر	جلوگیری از Trip لحظه‌ای
Auto/Manual Reset	روش بازگشت پس از خطا
عدم تقارن جریان	در برخی مدل‌های پیشرفته
تشخیص قطع فاز	بسته به نوع محصول
خروجی رله	تعداد و نوع کنتاکت
ارتباط صنعتی	در مدل‌های پیشرفته مانند IO-Link

مقایسه رله کنترل بار و بی متال

مقایسه رله کنترل بار و بی‌متال یکی از پرتکرارترین موضوعات هنگام طراحی مدار حفاظت موتور است. هر دو می‌توانند در حفاظت اضافه‌بار نقش داشته باشند اما اصول عملکرد آن‌ها یکسان نیست.

بی‌متال یک رله اضافه‌بار حرارتی است، در حالی که رله کنترل بار الکترونیکی جریان را پایش می‌کند.

تفاوت کنترل بار و بی متال چیست؟

بی‌متال بر اساس اثر حرارتی جریان عمل می‌کند. عبور اضافه‌جریان باعث گرم شدن عناصر داخلی شده و پس از رسیدن به شرایط مشخص، کنتاکت حفاظتی تغییر وضعیت می‌دهد.

کنترل بار مقدار جریان را به‌صورت الکتریکی یا الکترونیکی اندازه‌گیری کرده و آن را با Set Point مقایسه می‌کند.

مزیت تنظیم الکترونیکی کنترل بار

در رله الکترونیکی می‌توان مقدار جریان و در بسیاری از مدل‌ها زمان عملکرد را به‌صورت مشخص تنظیم کرد.

این قابلیت می‌تواند کنترل انعطاف‌پذیرتری نسبت به حفاظت حرارتی ساده ایجاد کند.

آیا کنترل بار جایگزین بی متال است؟

در بازار ایران معمولاً کنترل بار به‌عنوان جایگزین الکترونیکی بی‌متال معرفی می‌شود، اما در طراحی حرفه‌ای نباید این عبارت را مطلق در نظر گرفت.

سطح حفاظت مورد نیاز، استانداردهای تابلو، Short-Circuit Protection، نوع موتور و مشخصات رله باید بررسی شوند. هیچ رله کنترل باری به‌تنهایی جایگزین تمام حفاظت‌های مورد نیاز موتور نیست.

جدول مقایسه کنترل بار و بی متال

ویژگی	رله کنترل بار	بی متال
روش تشخیص	الکترونیکی/اندازه‌گیری جریان	حرارتی
تنظیم جریان	قابل تنظیم	قابل تنظیم در محدوده مدل
تاخیر	در بسیاری مدل‌ها قابل تنظیم	تابع منحنی حرارتی
نمایش مقدار	در مدل دیجیتال ممکن است	معمولاً ندارد
Undercurrent	در برخی مدل‌ها دارد	معمولاً ندارد
نصب	مستقل یا متناسب با مدل	معمولاً همراه کنتاکتور
قابلیت‌های اضافه	بسته به مدل گسترده‌تر	متمرکز بر اضافه‌بار
نیاز به حفاظت اتصال کوتاه	بله	بله

مقایسه رله کنترل بار و کنترل فاز

کنترل بار و کنترل فاز دو تجهیز متفاوت هستند و اشتباه گرفتن آن‌ها می‌تواند باعث ناقص شدن مدار حفاظت شود.

رله کنترل فاز چیست؟

کنترل فاز وضعیت شبکه سه‌فاز را از نظر پارامترهایی مانند قطع فاز، جابه‌جایی توالی فاز و در برخی مدل‌ها افزایش یا کاهش ولتاژ بررسی می‌کند.

کنترل فاز جریان بار را اندازه‌گیری می‌کند؟

کنترل فاز معمولی تمرکز اصلی خود را روی کیفیت و وضعیت فازهای شبکه قرار می‌دهد، نه مقدار واقعی بار مکانیکی موتور.

به همین دلیل نمی‌توان آن را معادل رله کنترل بار دانست.

رله کنترل بار چه چیزی را کنترل می‌کند؟

کنترل بار جریان مصرفی موتور یا بار را پایش می‌کند.

حفاظت کامل‌تر با ترکیب کنترل بار و کنترل فاز

در بسیاری از تابلوها استفاده هم‌زمان از حفاظت‌های مناسب جریان و فاز می‌تواند پوشش حفاظتی کامل‌تری ایجاد کند.

نوع نهایی تجهیزات باید بر اساس طراحی تابلو تعیین شود.

ویژگی	کنترل بار	کنترل فاز
کنترل اضافه‌جریان	بله، بسته به مدل	هدف اصلی نیست
کنترل کم‌باری	در مدل مناسب	خیر
تشخیص قطع فاز	در برخی مدل‌ها	بله
توالی فاز	در برخی مدل‌های پیشرفته	بله
کنترل ولتاژ	معمولاً خیر	در بسیاری مدل‌ها
کاربرد اصلی	بار و جریان موتور	وضعیت شبکه سه‌فاز

مقایسه انواع رله کنترل بار آنالوگ و دیجیتال

انتخاب بین مدل آنالوگ و دیجیتال به بودجه، دقت تنظیم و امکانات مورد نیاز بستگی دارد.

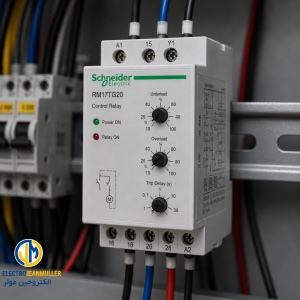

رله کنترل بار آنالوگ

مدل‌های آنالوگ معمولاً دارای ولوم تنظیم جریان و زمان هستند و ساختار ساده‌ای دارند.

مزیت مدل آنالوگ

راه‌اندازی ساده و قیمت اقتصادی از مزایای اصلی این نوع محسوب می‌شود.

برای بسیاری از تابلوهای ساده، در صورت داشتن مشخصات فنی مناسب، مدل آنالوگ می‌تواند نیاز سیستم را برطرف کند.

رله کنترل بار دیجیتال

در مدل دیجیتال تنظیم پارامترها از طریق کلید و نمایشگر انجام می‌شود.

نمایش جریان موتور

برخی مدل‌ها امکان نمایش مقدار جریان را فراهم می‌کنند که برای تنظیم و عیب‌یابی کاربردی است.

تنظیم دقیق‌تر پارامترها

حد جریان، Delay، نوع Reset و سایر پارامترها می‌توانند بسته به مدل به‌صورت دقیق‌تر تنظیم شوند.

برند رله کنترل بار و Current Monitoring Relay

در بازار ایران اصطلاح رله کنترل بار بیشتر برای محصولات حفاظت موتور استفاده می‌شود، در حالی که سازندگان بین‌المللی معمولاً از عناوینی مانند Current Monitoring Relay و Current Monitoring Device استفاده می‌کنند.

برند باید پس از مشخص شدن نیاز فنی انتخاب شود.

رله کنترل جریان زیمنس Siemens

Siemens در خانواده SIRIUS رله‌های تخصصی Current Monitoring ارائه می‌کند.

این محصولات بسته به سری می‌توانند Overcurrent، Undercurrent و پارامترهای دیگری از وضعیت سه فاز را پایش کنند.

Siemens SIRIUS 3RR2

خانواده 3RR2 برای پایش جریان موتور و بارهای صنعتی طراحی شده و برخی مدل‌های آن مستقیماً با کنتاکتورهای سازگار نصب می‌شوند.

رنج جریان در مدل‌های مختلف متفاوت است و باید کد دقیق محصول متناسب با موتور انتخاب شود.

کاربرد زیمنس برای پمپ و فن

Current Monitoring در تجهیزاتی مانند پمپ، فن، نوار نقاله و ماشین‌آلات می‌تواند برای تشخیص Overload یا Underload مورد استفاده قرار گیرد.

رله کنترل جریان Eaton

Eaton نیز خانواده EMR6 را برای Measuring and Monitoring Relay ارائه می‌کند.

Eaton EMR6

مدل‌های Current Monitoring این خانواده قابلیت مانیتورینگ Overcurrent و Undercurrent را ارائه می‌کنند.

در برخی رنج‌ها امکان افزایش محدوده اندازه‌گیری با استفاده از CT نیز وجود دارد.

رله کنترل جریان Omron

Omron نیز محصولات Current Monitoring Relay برای کنترل جریان AC دارد.

Omron K8AK-AS

خانواده K8AK-AS برای پایش Overcurrent یا Undercurrent طراحی شده و مدل‌های مختلف آن رنج‌های متفاوتی از جریان را پوشش می‌دهند.

برخی مدل‌های رنج بالاتر با CT خارجی مورد استفاده قرار می‌گیرند.

بهترین برند رله کنترل بار کدام است؟

پاسخ واحدی برای همه پروژه‌ها وجود ندارد.

ابتدا مشخصات فنی را مقایسه کنید

رنج جریان، تعداد فاز، نوع اندازه‌گیری، تاخیر، خروجی، روش Reset و امکانات مورد نیاز را مشخص کنید و سپس مدل‌های برندهای معتبر را مقایسه کنید.

مزایای رله کنترل بار در حفاظت موتور

مزایای رله کنترل بار فقط به قطع موتور هنگام افزایش جریان محدود نمی‌شود. در مدل مناسب، پایش کاهش جریان نیز می‌تواند برای تشخیص شرایط مکانیکی مفید باشد.

حفاظت موتور در برابر اضافه بار

افزایش طولانی‌مدت جریان می‌تواند باعث افزایش دمای سیم‌پیچ و کاهش عمر عایق موتور شود.

تشخیص Overcurrent

رله می‌تواند حدی برای جریان تعریف کند و اگر مقدار اندازه‌گیری‌شده برای مدت مشخصی بالاتر از این حد باقی بماند، فرمان Trip ایجاد کند.

تشخیص کم باری موتور

کاهش جریان همیشه نشانه عملکرد بهتر نیست.

تشخیص پارگی تسمه

اگر موتور یک فن یا ماشین توسط تسمه به بار متصل باشد، پارگی تسمه می‌تواند باعث کاهش ناگهانی بار و جریان شود.

رله دارای Undercurrent Monitoring می‌تواند در طراحی مناسب این وضعیت را تشخیص دهد.

تشخیص خشک کار کردن پمپ

در برخی پمپ‌ها کاهش بار می‌تواند با کاهش جریان موتور همراه باشد.

یک Current Monitoring Relay مناسب می‌تواند به‌عنوان بخشی از سیستم تشخیص Dry Running استفاده شود.

کاهش توقف ناخواسته دستگاه

با تنظیم Delay می‌توان از واکنش به جریان‌های لحظه‌ای و طبیعی راه‌اندازی جلوگیری کرد.

حذف Trip کاذب

اگر زمان تاخیر متناسب با موتور تنظیم شود، پیک کوتاه راه‌اندازی الزاماً باعث قطع فوری نمی‌شود.

البته Delay بیش از حد نیز می‌تواند حفاظت را ضعیف کند و باید مهندسی انتخاب شود.

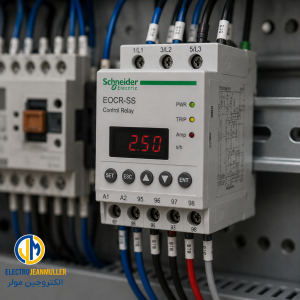

کاربرد رله کنترل بار در صنعت

کاربرد رله کنترل بار در هر سیستم دارای موتور یا مصرف‌کننده‌ای که تغییر جریان آن نشان‌دهنده تغییر وضعیت بار باشد قابل بررسی است.

کاربرد کنترل بار برای الکتروموتور

یکی از اصلی‌ترین کاربردها، حفاظت موتور در ماشین‌آلات صنعتی است.

موتورهای سه فاز

پایش جریان سه فاز می‌تواند اطلاعات مفیدی درباره وضعیت بار موتور فراهم کند.

در مدل‌های پیشرفته امکان پایش عدم تعادل یا قطع فاز نیز وجود دارد.

کاربرد رله کنترل بار برای پمپ

پمپ‌ها از پرکاربردترین مصرف‌کننده‌هایی هستند که Monitoring جریان برای آن‌ها مفید است.

اضافه بار پمپ

گرفتگی مسیر، افزایش بار مکانیکی یا مشکل در بخش دوار می‌تواند باعث افزایش جریان شود.

بی باری پمپ

در برخی شرایط کاهش بار می‌تواند نشانه نبود سیال یا شرایط غیرعادی باشد.

کاربرد رله کنترل بار برای فن

فن صنعتی ممکن است در اثر گیر کردن مکانیکی، خرابی بلبرینگ یا مشکل مسیر هوا با شرایط غیرعادی مواجه شود.

تشخیص خرابی تسمه فن

در سیستم تسمه‌ای، قطع تسمه معمولاً باعث کاهش بار موتور می‌شود.

Underload Monitoring می‌تواند برای تشخیص چنین حالتی مورد استفاده قرار گیرد.

کاربرد رله کنترل بار برای نوار نقاله

افزایش بیش از حد مواد یا گیر کردن کانوایر می‌تواند بار موتور را بالا ببرد.

جلوگیری از ادامه کار در حالت گیرپاژ

اگر جریان برای مدت مشخصی از حد تنظیم‌شده بالاتر رود، سیستم می‌تواند موتور را متوقف کند.

کاربرد رله کنترل بار در هیتر

Current Monitoring فقط برای موتور نیست.

تشخیص قطع المنت

در یک Heater، کاهش یا حذف جریان می‌تواند نشانه قطع شدن بخشی از المنت باشد.

در رله مناسب می‌توان از Undercurrent Monitoring برای تشخیص چنین شرایطی استفاده کرد.

خرید رله کنترل بار بر اساس رنج جریان موتور

یکی از مهم‌ترین مراحل انتخاب، تعیین رنج صحیح اندازه‌گیری است.

چرا رنج جریان اهمیت دارد؟

اگر رله بسیار بزرگ‌تر از جریان موتور انتخاب شود، امکان تنظیم دقیق ممکن است محدود شود.

از طرف دیگر، رله با رنج کمتر از جریان واقعی برای موتور مناسب نخواهد بود.

جریان پلاک موتور را بررسی کنید

Rated Current معمولاً روی Nameplate موتور درج شده است.

اما بهتر است جریان واقعی دستگاه در شرایط بار طبیعی نیز توسط فرد متخصص اندازه‌گیری شود.

جدول راهنمای خرید رله کنترل بار

مشخصه	اطلاعات لازم قبل از خرید
نوع مصرف‌کننده	موتور، پمپ، فن، هیتر و...
شبکه	تک‌فاز یا سه‌فاز
جریان نامی	آمپر پلاک
جریان واقعی	در شرایط بار عادی
حفاظت مورد نیاز	Overcurrent، Undercurrent یا هر دو
زمان تاخیر	متناسب با راه‌اندازی
Reset	اتوماتیک یا دستی
خروجی	متناسب با مدار فرمان
تغذیه رله	مطابق تابلو
نصب	مستقل، روی ریل یا روی کنتاکتور
CT خارجی	در صورت نیاز
برند	پس از تایید مشخصات

تنظیم رله کنترل بار چگونه انجام می‌شود؟

تنظیم صحیح تاثیر مستقیمی بر کیفیت حفاظت دارد. Set Point بسیار پایین می‌تواند باعث Trip مکرر شود و مقدار بسیار بالا نیز ممکن است حفاظت کافی ایجاد نکند.

تنظیم آمپر رله کنترل بار

مقدار تنظیم باید بر اساس جریان نامی و شرایط واقعی موتور تعیین شود.

موتور را در شرایط واقعی بررسی کنید

جریان موتور در بی‌باری با جریان آن هنگام کار واقعی متفاوت است.

بهتر است تنظیم نهایی بر اساس پلاک، دستور سازنده رله و اندازه‌گیری عملی توسط متخصص انجام شود.

تنظیم زمان تاخیر

Delay برای جلوگیری از Trip در جریان‌های لحظه‌ای استفاده می‌شود.

تاخیر راه‌اندازی

موتور در لحظه Start می‌تواند جریان بالاتری بکشد.

رله باید به‌گونه‌ای تنظیم شود که این وضعیت طبیعی را با یک اضافه‌بار واقعی اشتباه نگیرد.

Auto Reset یا Manual Reset

رفتار سیستم بعد از رفع خطا نیز اهمیت دارد.

Auto Reset

در این حالت پس از بازگشت پارامترها به محدوده مجاز، رله می‌تواند طبق تنظیمات دوباره آماده کار شود.

Manual Reset

برای برخی ماشین‌آلات ایمن‌تر است که اپراتور پس از بررسی علت Trip به‌صورت دستی سیستم را Reset کند.

اشتباهات رایج هنگام خرید رله کنترل بار

انتخاب نادرست می‌تواند باعث Trip کاذب یا حفاظت ناکافی شود.

خرید فقط بر اساس آمپر

آمپر مهم است اما تنها معیار نیست.

امکانات حفاظتی را بررسی کنید

مشخص کنید آیا فقط Overcurrent می‌خواهید یا Underload، Phase Failure و سایر قابلیت‌ها نیز مورد نیاز هستند.

اشتباه گرفتن کنترل بار با کنترل فاز

این دو تجهیز کاربردهای متفاوتی دارند.

نیاز حفاظتی مدار را مشخص کنید

ممکن است تابلو هم به کنترل فاز و هم به Current Monitoring نیاز داشته باشد.

جایگزینی کامل حفاظت موتور با یک رله

رله کنترل بار تنها بخشی از سیستم حفاظت است.

اتصال کوتاه نیاز به حفاظت جداگانه دارد

حفاظت Short Circuit باید توسط تجهیزات مناسب مانند فیوز یا کلید حفاظتی طراحی شود.

تنظیم جریان بسیار بالا

افزایش بیش از حد Set Point برای جلوگیری از Trip، عملاً می‌تواند حفاظت موتور را ضعیف کند.

علت Trip را پیدا کنید

اگر موتور دائماً اضافه‌جریان دارد، باید علت مکانیکی یا الکتریکی عیب‌یابی شود و صرفاً آستانه رله افزایش داده نشود.

خرید اینترنتی رله کنترل بار از الکتروجین مولر

برای خرید اینترنتی رله کنترل بار بهتر است اطلاعات موتور و مدار فرمان را قبل از سفارش آماده کنید. انتخاب محصول صرفاً بر اساس تصویر یا عبارت «کنترل بار سه فاز» ممکن است باعث خرید مدل نامناسب شود.

الکتروجین مولر در زمینه تجهیزات برق صنعتی، اتوماسیون و مدار فرمان فعالیت می‌کند و می‌توانید مدل‌های مناسب را بر اساس رنج جریان، نوع عملکرد و مشخصات سیستم بررسی کنید.

برای استعلام رله کنترل بار چه اطلاعاتی ارسال کنیم؟

هرچه اطلاعات دقیق‌تر باشد، انتخاب سریع‌تر انجام خواهد شد.

عکس پلاک موتور

توان، جریان، ولتاژ و سایر مشخصات موتور روی پلاک درج شده‌اند.

جریان واقعی موتور

اگر امکان اندازه‌گیری وجود دارد، آمپر موتور در حالت عادی و تحت بار اطلاعات بسیار مفیدی است.

نوع کاربرد

مشخص کنید موتور روی پمپ، فن، نوار نقاله، کمپرسور یا ماشین دیگری نصب است.

نوع حفاظت مورد نیاز

اگر علاوه بر Overload به Underload یا قابلیت‌های دیگر نیاز دارید، قبل از سفارش اعلام کنید.

راهنمای نهایی انتخاب بهترین رله کنترل بار

برای انتخاب بهترین رله کنترل بار ابتدا مشخص کنید مصرف‌کننده تک‌فاز است یا سه‌فاز. سپس جریان نامی و واقعی موتور را بررسی کنید و رله‌ای انتخاب کنید که رنج اندازه‌گیری آن با این جریان تناسب داشته باشد.

در مرحله بعد مشخص کنید آیا فقط حفاظت در برابر افزایش جریان مورد نیاز است یا تشخیص کاهش جریان نیز اهمیت دارد. برای پمپ، فن و سیستم تسمه‌ای، Undercurrent Monitoring می‌تواند قابلیت ارزشمندی باشد.

امکاناتی مانند Delay، Auto/Manual Reset، نمایشگر، خروجی Alarm و قابلیت تشخیص سایر خطاها نیز باید بر اساس نیاز پروژه انتخاب شوند.

پس از مشخص شدن الزامات فنی می‌توانید برند و قیمت مدل‌های مناسب را مقایسه کنید. این روش بسیار مطمئن‌تر از خرید ارزان‌ترین رله یا انتخاب محصول صرفاً بر اساس بیشترین رنج آمپر است.

سوالات متداول :

رله کنترل بار چیست؟

رله کنترل بار تجهیزی برای پایش جریان مصرف‌کننده است که می‌تواند در صورت افزایش یا در مدل مناسب کاهش جریان از محدوده تنظیم‌شده، خروجی حفاظتی ایجاد کند.

قیمت رله کنترل بار چقدر است؟

قیمت به برند، رنج جریان، تک‌فاز یا سه‌فاز بودن، آنالوگ یا دیجیتال بودن، قابلیت Overcurrent و Undercurrent و امکانات جانبی بستگی دارد.

رله کنترل بار سه فاز چه کاربردی دارد؟

برای پایش جریان موتورهای سه‌فاز و تشخیص شرایطی مانند اضافه‌بار و در مدل‌های مناسب کاهش بار و برخی خطاهای دیگر استفاده می‌شود.

تفاوت رله کنترل بار و بی متال چیست؟

بی‌متال بر اساس اثر حرارتی جریان عمل می‌کند، اما کنترل بار جریان را به شکل الکترونیکی پایش می‌کند. قابلیت‌ها و نوع حفاظت آن‌ها یکسان نیست.

آیا رله کنترل بار جایگزین بی متال است؟

در برخی تابلوها کنترل بار الکترونیکی به جای حفاظت حرارتی استفاده می‌شود، اما جایگزینی باید بر اساس مشخصات فنی و طراحی حفاظتی انجام شود. کنترل بار جایگزین تمام تجهیزات حفاظت موتور نیست.

تفاوت کنترل بار و کنترل فاز چیست؟

کنترل بار روی جریان مصرفی موتور تمرکز دارد، اما کنترل فاز وضعیت شبکه سه‌فاز مانند قطع یا جابه‌جایی فاز را بررسی می‌کند.

کنترل بار برای پمپ چه کاربردی دارد؟

می‌تواند اضافه‌بار موتور و در مدل دارای Undercurrent، کاهش غیرعادی بار را تشخیص دهد. این قابلیت برای تشخیص برخی شرایط خشک‌کار کردن پمپ قابل استفاده است.

کنترل بار برای فن چه کاربردی دارد؟

افزایش بار مکانیکی یا کاهش بار ناشی از پارگی تسمه می‌تواند باعث تغییر جریان موتور شود و توسط رله مناسب پایش شود.

رله کنترل بار را روی چند آمپر تنظیم کنیم؟

مقدار دقیق باید بر اساس جریان نامی موتور، جریان واقعی تحت بار، مشخصات رله و توصیه سازندگان تجهیزات تعیین شود. تنظیم حدسی توصیه نمی‌شود.

Delay رله کنترل بار چیست؟

زمانی است که رله قبل از صدور فرمان Trip منتظر می‌ماند تا مشخص شود افزایش یا کاهش جریان موقتی است یا ادامه دارد.

رله کنترل بار دیجیتال بهتر است یا آنالوگ؟

اگر نمایش جریان و تنظیمات دقیق‌تر نیاز دارید، دیجیتال مزیت بیشتری دارد. برای مدار ساده، مدل آنالوگ مناسب و اقتصادی نیز می‌تواند کافی باشد.

رله کنترل بار Siemens چیست؟

زیمنس در خانواده SIRIUS مدل‌های Current Monitoring مانند سری 3RR2 ارائه می‌کند که برای پایش جریان و شرایط بار موتور طراحی شده‌اند.

رله کنترل جریان Eaton چه کاربردی دارد؟

خانواده EMR6 ایتون شامل Current Monitoring Relayهایی برای کنترل Overcurrent و Undercurrent در ماشین‌آلات و تجهیزات مختلف است.

آیا Omron رله کنترل جریان دارد؟

بله، خانواده‌هایی مانند K8AK-AS برای پایش Overcurrent و Undercurrent AC عرضه می‌شوند و بسته به مدل دارای رنج‌های اندازه‌گیری متفاوت هستند.

آیا رله کنترل بار اتصال کوتاه را هم حفاظت می‌کند؟

رله کنترل بار جایگزین حفاظت اتصال کوتاه نیست. برای Short Circuit باید فیوز، کلید اتوماتیک یا تجهیزات حفاظتی مناسب طراحی شوند.

چرا رله کنترل بار دائم قطع می‌کند؟

تنظیم جریان پایین، Delay نامناسب، اضافه‌بار واقعی موتور، خرابی مکانیکی، گیرپاژ یا تنظیم نادرست می‌تواند از دلایل احتمالی باشد. سیستم باید عیب‌یابی شود.

برای خرید رله کنترل بار چه اطلاعاتی ارسال کنیم؟

توان و آمپر موتور، تک‌فاز یا سه‌فاز بودن، نوع مصرف‌کننده، نوع حفاظت مورد نیاز، ولتاژ مدار فرمان و عکس پلاک موتور از مهم‌ترین اطلاعات هستند.

از کجا رله کنترل بار بخریم؟

بهتر است رله کنترل بار را از مجموعه تخصصی تجهیزات برق صنعتی تهیه کنید تا رنج جریان، عملکرد Overcurrent و Undercurrent و سازگاری آن با مدار فرمان بررسی شود. در الکتروجین مولر می‌توانید مدل مناسب را بر اساس مشخصات واقعی موتور و پروژه بررسی و انتخاب کنید.
